金属软管、塑料软管连接件

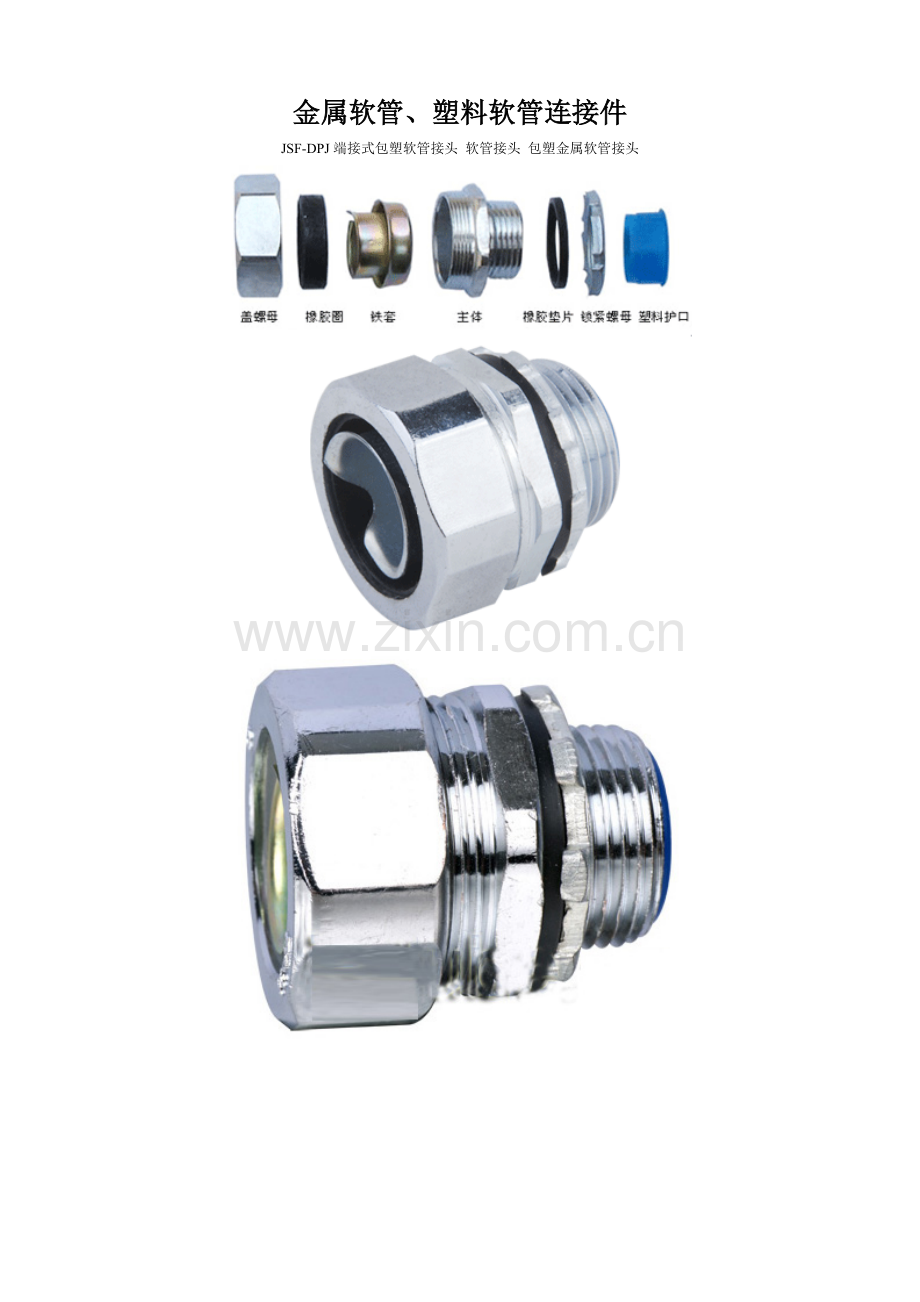

JSF-DPJ端接式包塑软管接头 软管接头 包塑金属软管接头

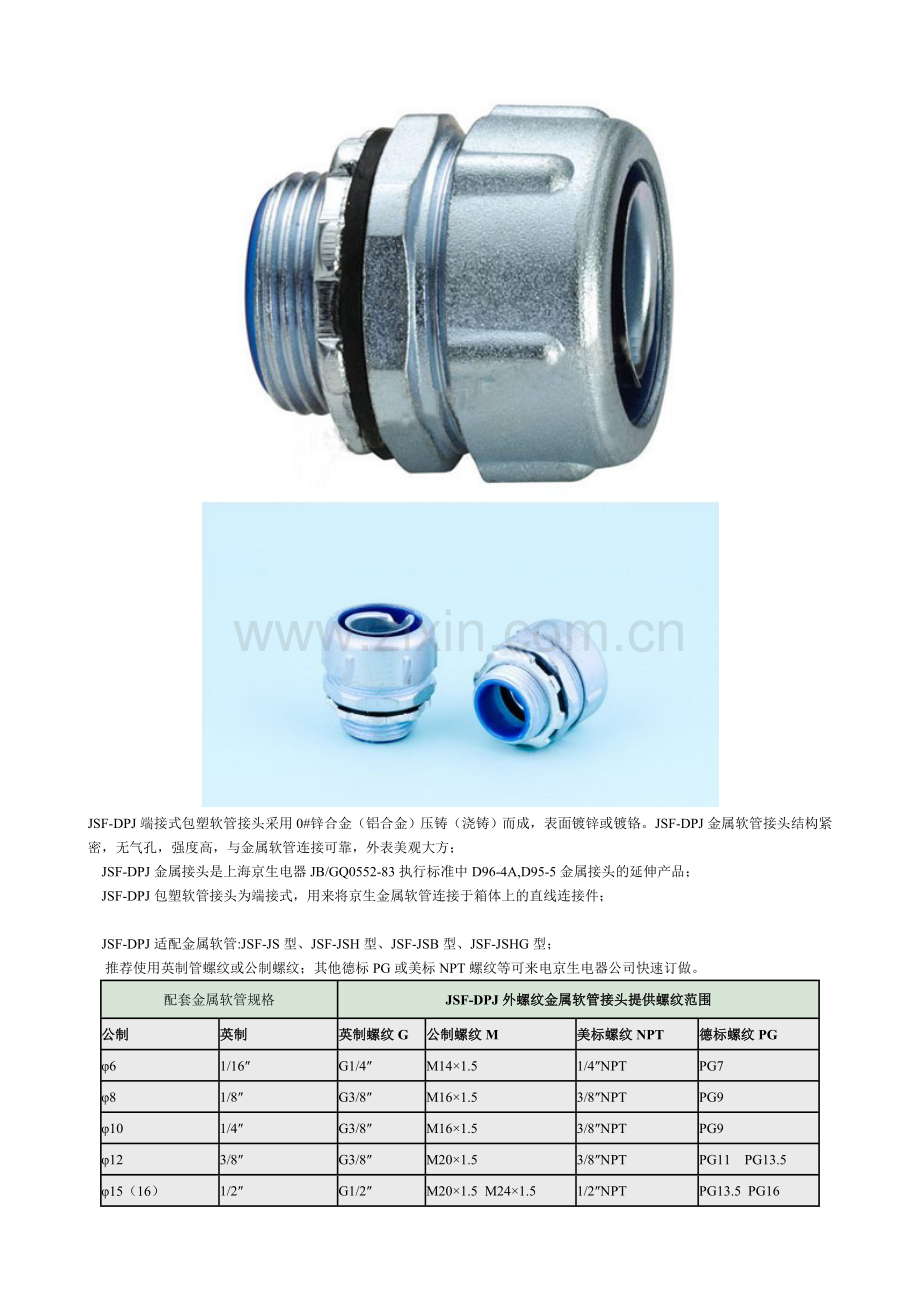

JSF-DPJ端接式包塑软管接头采用0#锌合金（铝合金）压铸（浇铸）而成，表面镀锌或镀铬。JSF-DPJ金属软管接头结构紧密，无气孔，强度高，与金属软管连接可靠，外表美观大方；
    JSF-DPJ金属接头是上海京生电器JB/GQ0552-83执行标准中D96-4A,D95-5金属接头的延伸产品；
    JSF-DPJ包塑软管接头为端接式，用来将京生金属软管连接于箱体上的直线连接件；

    JSF-DPJ适配金属软管:JSF-JS型、JSF-JSH型、JSF-JSB型、JSF-JSHG型；
    推荐使用英制管螺纹或公制螺纹；其他德标PG或美标NPT螺纹等可来电京生电器公司快速订做。
配套金属软管规格
JSF-DPJ外螺纹金属软管接头提供螺纹范围
公制
英制
英制螺纹G
公制螺纹M
美标螺纹NPT
德标螺纹PG
φ6
1/16″
G1/4″
M14×1.5
1/4″NPT
PG7
φ8
1/8″
G3/8″
M16×1.5
3/8″NPT
PG9
φ10
1/4″
G3/8″
M16×1.5
3/8″NPT
PG9
φ12
3/8″
G3/8″
M20×1.5
3/8″NPT
PG11    PG13.5
φ15（16）
1/2″
G1/2″
M20×1.5  M24×1.5
1/2″NPT
PG13.5  PG16
φ20（19）
3/4″
G3/4″
M27×2.0  M30×2.0
3/4″NPT
PG21
φ25
1″
G1″
M33×2.0  M36×2.0
1″NPT
PG29
φ32
1-1/4″
G1-1/4″
M42×2.0  M48×2.0
1-1/4″NPT
PG29
φ38（40）
1-1/2″
G1-1/2″
M48×2.0  M60×2.0
1-1/2″NPT
PG36    PG42
φ51（50）
2″
G2″
M60×2.0  M70×2.0
2″NPT
PG48
φ64（70）
2-1/2″
G2-1/2″
M76×2.0
2-1/2″NPT

φ75（80）
3″
G3″
M88×2.0
3″NPT

φ100
4″
G4″
M114×2.0
4″NPT

φ125
5″
G5″
M140×2.0
5″NPT

φ150
6″
G6″
M164×2.0
6″NPT

φ200
8″
G8″
M188×2.0
8″NPT

注：特殊规格、型号，特殊螺纹可来电订做。

三柱卡套接头 卡套式管接头 卡套式软管接头JSF-DKJ

    JSF-DKJ三柱卡套接头，能将无螺纹的钢管与软管连接，省却套丝工序，只需将螺丝旋入即可；
    JSF-DKJ卡套接头采用锌合金材料压铸而成，表面镀锌、磨沙、或镀铬；结构紧密，强度高。钢管与金属软管连接可靠，外表美观；
    JSF-DKJ金属接头为卡套式，用来将金属软管连接于不带螺纹的钢管之上；
    JSF-DKJ适配金属软管:JSF-JS型、JSF-JSH型、JSF-JSB型、JSF-JSHG型；
    JSF-DKJ适配钢管:薄钢电线管、黑、白铁管(水、煤气管)；
    选用DKJ卡套式金属接头时请注意连接钢管软管的规格、尺寸。
配套金属软管规格
JSF-DKJ卡套金属接头对应钢管尺寸
公制
英制
螺纹厚壁钢管（水、煤、气管）
薄壁钢管（电线管）
公称
英称
外径×壁厚
公称
英称
外径×壁厚
φ12（13）
3/8″
#12
3/8″
17.00×2.25
#15
5/8″
15.87×1.60
φ15（16）
1/2″
#15
1/2″
21.25×2.75
#20
3/4″
19.05×1.80
φ20（19）
3/4″
#20
3/4″
26.75×2.75
#25
1″
25.40×1.80
φ25
1″
#25
1″
33.50×3.25
#32
1-1/4″
31.75×1.80
φ32
1-1/4″
#32
1-1/4″
42.25×3.25
#40
G1-1/2″
38.10×1.80
φ38（40）
1-1/2″
#40
G1-1/2″
48.00×3.50
#50
2″
50.80×2.00
φ51（50）
2″
#50
2″
60.00×3.50
#70
2-1/2″
63.50×2.50
φ64（70）
2-1/2″
#70
2-1/2″
75.50×3.75
#80
3″
76.20×3.20
φ75（80）
3″
#80
3″
88.50×4.00

φ100
4″
#100
4″
114.0×4.00

φ125
5″
#125
5″
140.0×4.50

φ150
6″
#150
6″
165.0×4.50

φ200
8″
#200
8″

注：特殊规格、型号，特殊螺纹可来电订做。

JSF-DGJ自固接头 卡簧自固接头 自固式管接头

      JSF-DGJ自固式管接头，能将无螺纹的钢管或无螺纹的设备出线口与软管连接，省却套丝工序；
      JSF-DGJ卡簧自固接头采用锌合金材料压铸而成，表面镀锌或镀铬；结构紧密，强度高。钢管与金属软管连接可靠，外表美观；
      JSF-DGJ金属接头为自固式，用来将金属软管连接于无螺纹的钢管或无螺纹的设备出线口之上；
      JSF-DGJ适配金属软管:JSF-JS型、JSF-JSH型、JSF-JSB型、JSF-JSHG型；
      JSF-DGJ适配钢管:薄钢电线管、黑、白铁管(水、煤气管)；
     选用JSF-DGJ自固式金属软管接头时请注意连接钢管软管的规格、尺寸。
配套金属软管规格
JSF-DGJ卡套金属接头对应钢管尺寸
公制
英制
螺纹厚壁钢管（水、煤、气管）
薄壁钢管（电线管）
公称
英称
外径×壁厚
公称
英称
外径×壁厚
φ12（13）
3/8″
#12
3/8″
17.00×2.25
#15
5/8″
15.87×1.60
φ15（16）
1/2″
#15
1/2″
21.25×2.75
#20
3/4″
19.05×1.80
φ20（19）
3/4″
#20
3/4″
26.75×2.75
#25
1″
25.40×1.80
φ25
1″
#25
1″
33.50×3.25
#32
1-1/4″
31.75×1.80
φ32
1-1/4″
#32
1-1/4″
42.25×3.25
#40
G1-1/2″
38.10×1.80
φ38（40）
1-1/2″
#40
G1-1/2″
48.00×3.50
#50
2″
50.80×2.00
φ51（50）
2″
#50
2″
60.00×3.50
#70
2-1/2″
63.50×2.50
φ64（70）
2-1/2″
#70
2-1/2″
75.50×3.75
#80
3″
76.20×3.20
φ75（80）
3″
#80
3″
88.50×4.00

φ100
4″
#100
4″
114.0×4.00

φ125
5″
#125
5″
140.0×4.50

φ150
6″
#150
6″
165.0×4.50

φ200
8″
#200
8″

注：特殊规格、型号，特殊螺纹可来电订做。

JSF-DPN内螺纹接头 内螺纹管接头 内螺纹软管接头 内牙接头

      JSF-DPN内螺纹管接头能将金属软管连接于有螺纹的钢管或出线口为外螺纹的设备上；
      JSF-DPN内牙接头采用锌合金材料压铸而成，表面镀锌或镀铬；结构紧密，强度高。钢管与金属软管连接可靠，外表美观；
      JSF-DPN金属接头为内牙，能将金属软管连接于有螺纹的钢管或出线口为外螺纹的设备上；
      JSF-DPN适配金属软管:JSF-JS型、JSF-JSH型、JSF-JSB型、JSF-JSHG型；
      选用JSF-DPN内牙金属软管接头时请注明金属接头的螺纹尺寸及适配软管规格。
配套金属软管规格
JSF-DPN内螺纹金属软管接头提供螺纹范围
公制
英制
英制螺纹G
公制螺纹M
美标螺纹NPT
德标螺纹PG
φ12
3/8″
G3/8″
M20×1.5
3/8″NPT
PG13.5
φ15（16）
1/2″
G1/2″
M20×1.5
1/2″NPT
PG13.5
φ20（19）
3/4″
G3/4″
M27×2.0
3/4″NPT
PG21
φ25
1″
G1″
M33×2.0
1″NPT
PG29
φ32
1-1/4″
G1-1/4″
M42×2.0
1-1/4″NPT
PG29
φ38（40）
1-1/2″
G1-1/2″
M48×2.0
1-1/2″NPT
PG36
φ51（50）
2″
G2″
M60×2.0
2″NPT
PG48
φ64（70）
2-1/2″
G2-1/2″
M76×2.0
2-1/2″NPT

φ75（80）
3″
G3″
M88×2.0
3″NPT

φ100
4″
G4″
M114×2.0
4″NPT

φ125
5″
G5″
M140×2.0
5″NPT

φ150
6″
G6″
M164×2.0
6″NPT

φ200
8″
G8″
M188×2.0
8″NPT

注：特殊规格、型号，特殊螺纹可来电订做。

JSF-DWJ90°弯头 90度弯头 软管弯头

        JSF-DWJ90°防水弯接头，将软管90度连接在箱体或设备上;
        JSF-DWJ90°防水弯接头采用锌合金材料压铸而成，表面镀或镀铬；结构紧密，无气孔，强度高。与金属软管连接可靠，外表美观；
        JSF-DWJ90°防水弯接头为端接式，用来将金属软管90度连接于箱体连接件上；
        JSF-DWJ90°防水弯接头适配金属软管:JS型、JSH型、JSB型、JSHG型；
        推荐使用英制金属软管接头或公制螺纹金属接头；
        可定制各种非标金属软管接头、特殊金属接头。

JSF-DNJ弯头 45度弯头 软管弯头

      JSH-DNJ45度弯头度弯头，将软管45度连接在箱体或设备上;
      JSH-DNJ45度弯头金属接头采用锌合金材料压铸而成，表面镀锌、磨沙、或镀铬；结构紧密，无气孔，强度高。与金属软管连接可靠，外表美观；
      JSH-DNJ45度弯头金属接头为端接式，用来将金属软管45度连接于箱体连接件上；
      JSH-DNJ45度弯头适配金属软管:JS型、JSH型、JSB型、JSHG型；
      推荐使用英制金属软管接头或公制螺纹金属接头；
      可定制各种非标金属软管接头、特殊金属接头。

JSH-DAY三通接头 三通软管接头 三通金属软管接头
结构及特性:
     JSH-DAY形三通金属软管接头，三端可任意连接钢管或金属软管;
     JSH-DAY金属接头采用锌合金材料压铸而成，表面镀锌或镀铬；结构紧密，无气孔，强度高。与金属软管连接可靠，外表美观；
     适配金属软管:JS型、JSH型、JSB型、JSHG型，规格齐全；
     可定制各种非标金属软管接头、特殊金属接头。

规格
选型规格
JSF-DAY-12
JSF-DAY-16
JSF-DAY-20
JSF-DAY-25
JSF-DAY-32
JSF-DAY-38
JSF-DAY-51
英制
3/8″
1/2″
3/4″
1″
1/1/4″
1/1/2″
2″
连接螺
G3/8″
G1/2″
G3/4″
G1″
G1/1/4″
G1/1/2″
G2″
JSH-DAT三通接头 软管三通接头 金属软管三通接头
结构及特性:
     JSH-DAT形三通金属软管接头，三端可任意连接钢管或金属软管;
     JSH-DAT金属接头采用锌合金材料压铸而成，表面镀锌或镀铬；结构紧密，无气孔，强度高。与金属软管连接可靠，外表美观；
     适配金属软管:JS型、JSH型、JSB型、JSHG型，规格齐全；
     可定制各种非标金属软管接头、特殊金属接头。

规格
代码
JSF-DAT-12
JSF-DAT16
JSF-DAT20
JSF-DAT-25
JSF-DAT-32
JSF-DAT-38
JSF-DAT-51

英制
3/8″
1/2″
3/4″
1″
1/1/4″
1/1/2″
2″
连接螺
G3/8″
G1/2″
G3/4″
G1″
G1/1/4″
G1/1/2″
G2″
JSF-SHK防水接头 防水电缆接头 尼龙电缆防水接头

产品材质：尼龙，丁腈橡胶；
螺纹规格：公制（Mefric）、德制（PG）；
工作温度：静态：-40℃~＋100℃短时可达＋120℃，动态：-20℃~＋80℃， 短时可达＋100℃；
颜  色：黑色、灰色、白色
产品认证：符合欧洲环保SGS：SH6134468/CHEM
防护等级：在规定的卡口范围内，并使用O形密封圈旋紧迫紧头，达到IP65
产品特性：夹紧爪与密封件特殊之设计，配合迫紧头装配省时便利，夹紧电缆范围大，抗拉力特强，可防水、防尘、防盐、耐酸碱、 酒精、油、脂及一般溶剂。
使用方法：JSF-SHK型尼龙电缆防水接头是上海京生电器有限公司生产的电缆配套产品，接头可将电缆锁紧，另一端可接入设备箱体上，也可以根据选用螺纹接入进出口为内螺纹的电动设备上。
型号
公制螺纹
卡口范围(mm)
包装单位
个/包
JSF-SHK-M12
M12×1.5
3-6.5
100
JSF-SHK-M16
M16×1.5
4-8
100
JSF-SHK-M18
M18×1.5
5-10
100
JSF-SHK-M20
M20×1.5
6-12
100
JSF-SHK-M22
M22×1.5
10-14
100
JSF-SHK-M24
M24×1.5
10-14
100
JSF-SHK-M25
M25×1.5
10-14
100
JSF-SHK-M27
M27×1.5/M27×2.0
13-18
100
JSF-SHK-M30
M30×1.5/M30×2.0
13-18
50
JSF-SHK-M32
M32×1.5/M33×2.0
16-21
50
JSF-SHK-M36
M36×1.5/M36×2.0
18-25
50
JSF-SHK-M40
M40×1.5/M45×2.0
22-32
50
JSF-SHK-M50
M50×1.5/M48×2.0
32-38
20
JSF-SHK-M63
M63×1.5/M63×2.0
37-44
20

型号
PG制
螺纹
卡口范围(mm)
包装单位
个/包
JSF-SHK-PG7
PG7
3-6.5
100
JSF-SHK-PG9
PG9
4-8
100
JSF-SHK-PG11
PG11
5-10
100
JSF-SHK-PG13.5
PG13.5
6-12
100
JSF-SHK-PG16
PG16
10-14
100
JSF-SHK-PG21
PG21
13-18
100
JSF-SHK-PG29
PG29
18-25
50
JSF-SHK-PG36
PG36
22-32
50
JSF-SHK-PG42
PG42
32-38
20
JSF-SHK-PG48
Pg48
37-44
20
金属电缆防水接头JSF-HSM

产品材质：优质黄铜镀镍，丁腈橡胶，白色尼龙；
螺纹规格：公制（Mefric）德制（PG）、美制（NPT）
工作温度：静态：-40℃~＋110℃短时可达＋120℃，动态：-20℃~＋80℃，短时可达＋100℃；
颜 色：A.C.F部位为黄色，B.E部分为黑色，D部分为白色
防护等级：在规定的卡口范围内，并使用O形密封圈旋紧迫紧头，防水达IP68
产品特性：特殊夹紧爪与密封件相扣之设计，配合迫紧头装配省时便利，夹紧电缆范围大，抗拉力特强，可防水、防尘、防盐、耐酸碱、酒精、油、脂及一般溶剂。
使用方法：JS-M-EX型金属电缆防水接头是电缆的配套产品，接头可将电缆锁紧，另一端可接入设备箱体上，也可以根据选用螺纹接入进 出口为内螺纹的电动设备上。
型号
公制螺纹
卡口范围(mm)
AG外径(mm)
GL
(mm)
H1+H2
(mm)
包装单位
个/包
JSF-HSM-M12
M12×1.5
3-6
12
6
19
100
JSF-HSM-M14
M14×1.5
3-6
14
6
19
100
JSF-HSM-M16
M16×1.5
4-8
16
7
20
100
JSF-HSM-M18
M18×1.5
6-10
18
8
22
50
JSF-HSM-M20
M20×1.5
6-12
20
8
23
50
JSF-HSM-M22
M22×1.5
10-14
22
9
23
50
JSF-HSM-M24
M24×1.5
10-14
24
10
23
50
JSF-HSM-M27
M27×2.0
13-18
27
11
28
20
JSF-HSM-M30
M30×2.0
13-18
30
11
28
20
JSF-HSM-M33
M33×2.0
16-21
33
11
32
10
JSF-HSM-M36
M36×2.0
18-25
36
11
32
10
JSF-HSM-M42
M42×2.0
22-28
42
12
36
10
JSF-HSM-M48
M48×2.0
25-32
48
13
38
10
JSF-HSM-M54
M54×2.0
32-38
54
14
38
10
JSF-HSM-M60
M60×2.0
37-44
60
14
38
10
JSF-HSM-M64
M64×2.0
37-44
64
14
38
10

型号
PG制
螺纹
卡口范围(mm)
AG外径(mm)
GL
(mm)
H1+H2
(mm)
包装单位
个/包
JSF-HSM--PG7
PG7
3-6
12.5
6
19
100
JSF-HSM-PG9
PG9
4-8
15.2
7
20
100
JSF-HSM-PG11
PG11
5-10
18.6
8
22
50
JSF-HSM-PG13.5
PG13.5
6-12
20.4
8
23
50
JSF-HSM-PG16
PG16
10-14
22.5
9
23
50
JSF-HSM-PG21
PG21
13-18
28.3
11
28
20
JSF-HSM-PG29
PG29
18-25
37.0
11
32
10
JSF-HSM-PG36
PG36
25-32
47.0
13
38
10
JSF-HSM-PG42
PG42
32-38
54.0
14
38
10
JSF-HSM-Pg48
PG48
37-44
59.3
14
38
10
塑料软管接头 软管接头 塑料波纹管接头JSF-SM

产品材质： PA尼龙（polyamide）,外层夹紧圈（聚甲醛pom）
螺纹规格： 公制螺纹（Mefric）/德制螺纹（PG）/英制螺纹（G）
工作温度： -40~＋110℃
颜    色： 黑色
使用方法： JSF-SM型塑料软管接头是塑料波纹管的配套产品，可接入设备箱体上，也可根据选用螺纹接入进出口为内螺纹的电动设备上，只需软管插入接口即可。
型号
适配软管
螺纹尺寸公制
AG外径(mm)
AG内径(mm)
GL
(mm)
H
包装单位个/包
JS-SM-M12
AD10.0
M12×1.5
12.0
8.0
10
18.0
100
JS-SM-M16
AD13.0
M16×1.5
16.0
10
10
19.0
100
JS-SM-M18
AD15.8
M18×1.5
18.0
12.0
10
23.0
50
JS-SM-M20
AD18.5
M20×1.5
20.0
14.3
12
25.0
50
JS-SM-M20
AD21.2
M20×1.5
24.0
17.0
13
27.0
50
JS-SM-M24
AD21.2
M24×1.5
24.0
17.0
13
27.0
50
JS-SM-M25
AD25.0
M25×1.5
25.0
19.5
14
30.0
50
JS-SM-M27
AD28.5
M27×2.0
27.0
22.0
14
33.0
20
JS-SM-M32
AD34.5
M32×1.5
32.0
26.0
20
35.0
10
JS-SM-M36
AD34.5
M36×2.0
36.0
29.0
14
35.0
10
JS-SM-M48
AD42.5
M48×2.0
48.0
36.5
15
38.5
8
JS-SM-M60
AD54.5
M60×2.0
60.0
53.0
16
39.0
5

型号
适配软管
螺纹尺寸
AG外径(mm)
AG内径(mm)
GL
(mm)
H
包装单位个/包
JS-SM-PG7
AD10.0
PG7
12.3
8.0
10
18.0
100
JS-SM-PG9
AD13.0
PG9
15.0
10
10
19.0
100
JS-SM-PG11
AD15.8
PG11
18.4
12.5
10
23.0
50
JS-SM-PG13.5
AD18.5
PG13.5
20.2
14.3
12
25.0
50
JS-SM-PG16
AD21.2
PG16
22.3
17.0
13
27.0
50
JS-SM-PG21
AD28.5
PG21
28.0
22.0
14
33.0
20
JS-SM-PG29
AD34.5
PG29
36.7
29.0
14
35.0
10
JS-SM-PG36
AD42.5
PG36
46.7
36.5
15
38.5
8
JS-SM-PG48
AD54.5
PG48
59.0
53.0
16
39.0
5
JSF-RQG1塑料软管接头 塑料波纹管接头

产品材质： PA尼龙（polyamide）,外层夹紧圈（聚甲醛pom）
螺纹规格： 公制螺纹（Mefric）/德制螺纹（PG）/英制螺纹（G）
工作温度： -40~＋110℃
颜    色： 黑色
使用方法： JS-RQG1型塑料波纹管接头是软管的配套产品，可接入设备箱体上，也可根据选用螺纹接入进出口为内螺纹的电动设备上，只需软管插入接口即可。
型号
适配软管
螺纹尺寸公制
AG外径(mm)
AG内径(mm)
GL
(mm)
H
包装单位个/包
JSF-RQG1-M12
AD10.0
M12×1.5
12.0
8.0
10
18.0
100
JSF-RQG1-M16
AD13.0
M16×1.5
16.0
10
10
19.0
100
JSF-RQG1-M18
AD15.8
M18×1.5
18.0
12.0
10
23.0
50
JSF-RQG1-M20
AD18.5
M20×1.5
20.0
14.3
12
25.0
50
JSF-RQG1-M20
AD21.2
M20×1.5
24.0
17.0
13
27.0
50
JSF-RQG1-M24
AD21.2
M24×1.5
24.0
17.0
13
27.0
50
JSF-RQG1-M25
AD25.0
M25×1.5
25.0
19.5
14
30.0
50
JSF-RQG1-M27
AD28.5
M27×2.0
27.0
22.0
14
33.0
20
JSF-RQG1-M32
AD34.5
M32×2.0
32.0
26.0
20
35.0
10
JSF-RQG1-M36
AD34.5
M36×2.0
36.0
29.0
14
35.0
10
JSF-RQG1-M48
AD42.5
M48×2.0
48.0
36.5
15
38.5
8
JSF-RQG1-M60
AD54.5
M60×2.0
60.0
53.0
16
39.0
5

型号
适配软管
螺纹尺寸
AG外径(mm)
AG内径(mm)
GL
(mm)
H
包装单位个/包
JSF-RQG1-PG7
AD10.0
PG7
12.3
8.0
10
18.0
100
JSF-RQG1-PG9
AD13.0
PG9
15.0
10
10
19.0
100
JSF-RQG1-PG11
AD15.8
PG11
18.4
12.5
10
23.0
50
JSF-RQG1-PG13.5
AD18.5
PG13.5
20.2
14.3
12
25.0
50
JSF-RQG1-PG16
AD21.2
PG16
22.3
17.0
13
27.0
50
JSF-RQG1-PG21
AD28.5
PG21
28.0
22.0
14
33.0
20
JSF-RQG1-PG29
AD34.5
PG29
36.7
29.0
14
35.0
10
JSF-RQG1-PG36
AD42.5
PG36
46.7
36.5
15
38.5
8
JSF-RQG1-PG48
AD54.5
PG48
59.0
53.0
16
39.0
5
直角软管接头JSF-RQW

产品材质：PA尼龙（polyamide）
螺纹规格：公制螺纹（Mefric）/德制螺纹（PG）
工作温度：-40~＋110℃
颜 色：黑色;
特 性：内锁扣和本体特殊设计，装卸只需拨插无需工具；
使用方法：JS-SM-W型软管直角接头是软管的配套产品，可接入设备箱体上，也可以根据选用螺纹接入进出口为内螺纹的电动设备上，只需软管插入接口即可。
型 号
AD
适配软管外径尺寸
螺纹规
格公制
螺纹外径(mm)
I
(mm)
C
(mm)
E(mm)
F
(mm)
JSF-RQW-M12
AD10.0
M12x1.5
12.0
9.0
10
32
16.0
JSF-RQW-M16
AD11.6
M16x1.5
16.0
11.0
10
34.5
20.0
JSF-RQW-M16
AD13.0
M16x1.5
16.0
11.0
10
34.5
20.0
JSF-RQW-M18
AD13.0
M18 x1.5
18.0
10.0
10
37.5
24.3
JSF-RQW-M20
AD13.0
M20x1.5
20.0
13.0
10
37.5
24.3
JSF-RQW-M16
AD15.8
M16x1.5
16.0
12.0
10
37.5
24.3
JSF-RQW-M18
AD15.8
M18x1.5
18.0
12.0
10
37.5
24.3
JSF-RQW-M20
AD15.8
M20x1.5
20.0
15.0
10
37.5
24.3
JSF-RQW-M20
AD18.5
M20x1.5
20.0
16.0
11.5
43.5
27.0
JSF-RQW-M20
AD21.2
M20x1.5
20.0
15.0
13
49
31.0
JSF-RQW-M24
AD21.2
M24x1.5
24.0
17.0
13
49
31.0
JSF-RQW-M25
AD21.2
M25x1.5
25.0
16.0
13
49
31.0
JSF-RQW-M25
AD25.0
M25x1.5
25.0
19.5
13
52
32.0
JSF-RQW-M25
AD28.5
M25x1.5
25.0
19.5
13
57
34.0
JSF-RQW-M27
AD28.5
M27 x2.0
27.0
23.0
13
57
34.0
JSF-RQW-M30
AD28.5
M30x2.0
30.0
23.0
13
57
34.0
JSF-RQW-M32
AD34.5
M32x1.5
32.0
27.0
14.5
64
43.0
JSF-RQW-M36
AD34.5
M36x2.0
36.0
29.0
14.5
64
43.0
JSF-RQW-M40
AD34.5
M40x1.5
40.0
30.0
14.5
64
43.0
JSF-RQW-M40
AD42.5
M40x1.5
40.0
35.0
14.5
72
50.0
JSF-RQW-M48
AD42.5
M48x2.0
48.0
38.0
14.5
72
50.0
JSF-RQW-M50
AD54.5
M50x1.5
50.0
44.0
16
84
64.0
JSF-RQW-M60
AD54.5
M60x1.5
60.0
53.0
16
84
64.0

型 号
AD
适配软管
外径尺寸
螺纹
规格
螺纹外径
(mm)
I
(mm)
C
(mm)
E
(mm)
F
(mm)
JSF-RQW-PG7
AD10.0
PG7
12.5
9.0
10
32.0
16.0
JSF-RQW-PG9
AD13.0
PG9
15.2
11.6
10
34.5
20.0
JSF-RQW-PG11
AD15.8
PG11
18.6
13.5
10
37.5
24.0
JSF-RQW-PG13.5
AD18.5
PG13.5
20.4
16.0
11
43.5
27.0
JSF-RQW-PG16
AD21.2
PG16
22.5
17.5
13
49.0
31.0
JSF-RQW-PG21
AD28.5
PG21
28.3
23.0
13
57.0
34.0
JSF-RQW-PG29
AD34.5
PG29
37.0
30.0
14.5
64.0
43.0
JSF-RQW-PG36
AD42.5
PG36
47.0
38.0
14.5
72.0
50.0
JSF-RQW-PG48
AD54.5
PG48
59.3
52.0
16
84.0
64.0
三通尼龙软管接头

材质:PA6
温度范围:--40℃ ~ +105℃,短时间+150℃
防护等级:IP66
应用场合:连接三根尼龙波纹软管,安装快捷方便,很好的软管衔接能力,很好的抗拉出能力
具体规格型号请来电咨询！
三通尼龙软管接头

材质:PA6
温度范围:--40℃ ~ +105℃,短时间+150℃
防护等级:IP66
应用场合:连接三根尼龙波纹软管,安装快捷方便,很好的软管衔接能力,很好的抗拉出能力
具体规格型号请来电咨询！
固定支架 软管固定支架 塑料软管固定支架

产品材质：PA尼龙（polyamide）
工作温度：-40℃~＋110℃
颜    色：黑色
供应范围：带盖与不带盖两种
产品特性：JS-VH型固定支架是软管的配套产品，用于固定软管或线缆等
型号
适配软管规格
B(mm)
H(mm)
T(mm)
M(mm)
A(mm)
JSF-VH-10.0
AD10.0
30
23
12.5
4
6.5
JSF-VH-13.0
AD13.0
30
23
12.5
4
6.5
JSF-VH-15.8
AD15.8
30
23
12.5
4
6.5
JSF-VH-18.5
AD18.5
35
30
15.0
5
6.5
JSF-VH-21.2
AD21.2
35
30
15.0
5
6.5
JSF-VH-28.5
AD28.5
42
38
16.0
6
11.5
JSF-VH-34.5
AD34.5
51
43
16.0
6
11.5
JSF-VH-42.5
AD42.5
61
51
16.0
6
11.5
JSF-VH-54.5
AD54.5
74
64
19.0
6
11.5
塑料波纹管固定座

产品材质：PA尼龙（pol
