某大楼综合安防系统设计方案.doc

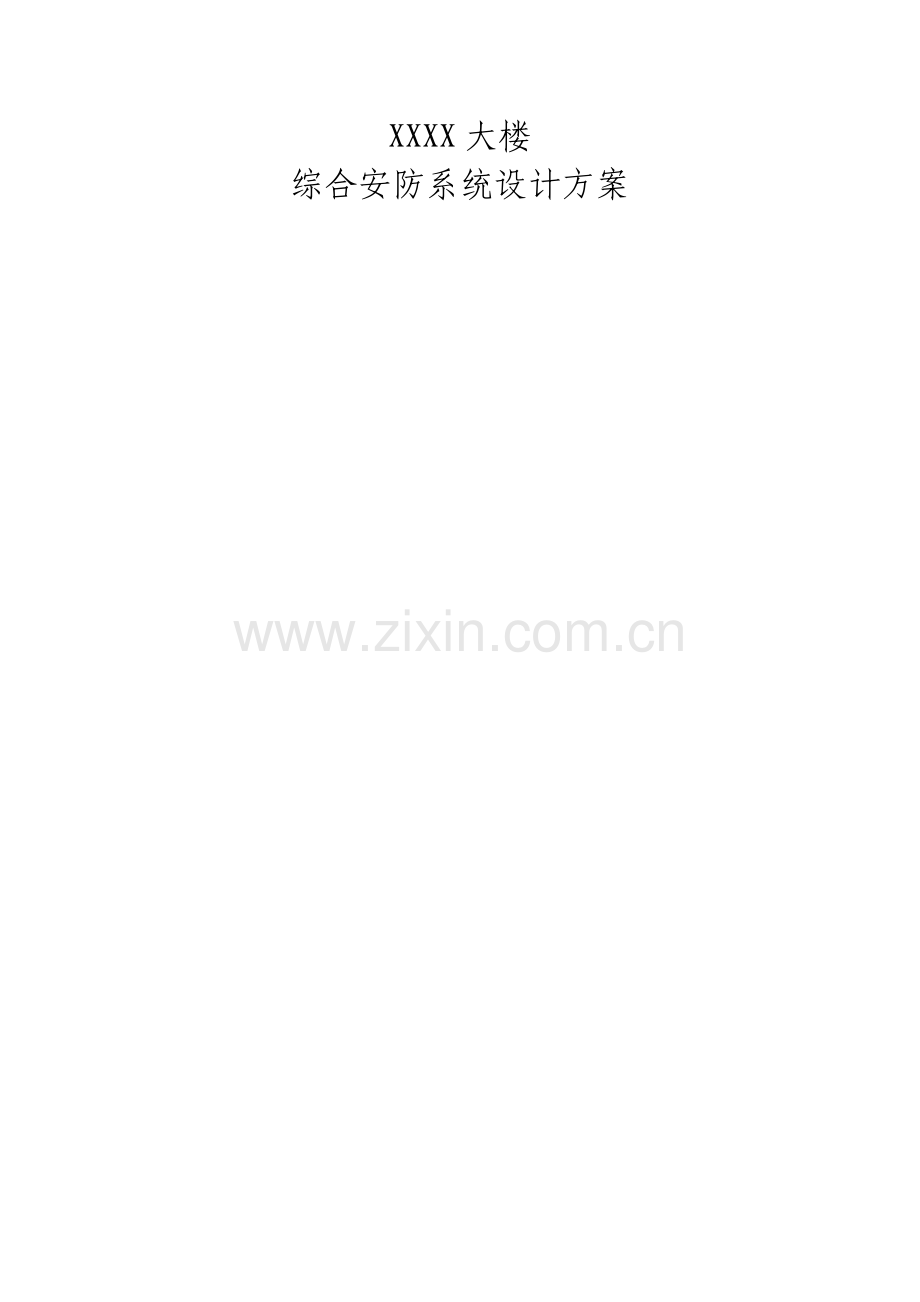

XXXX大楼
综合安防系统设计方案

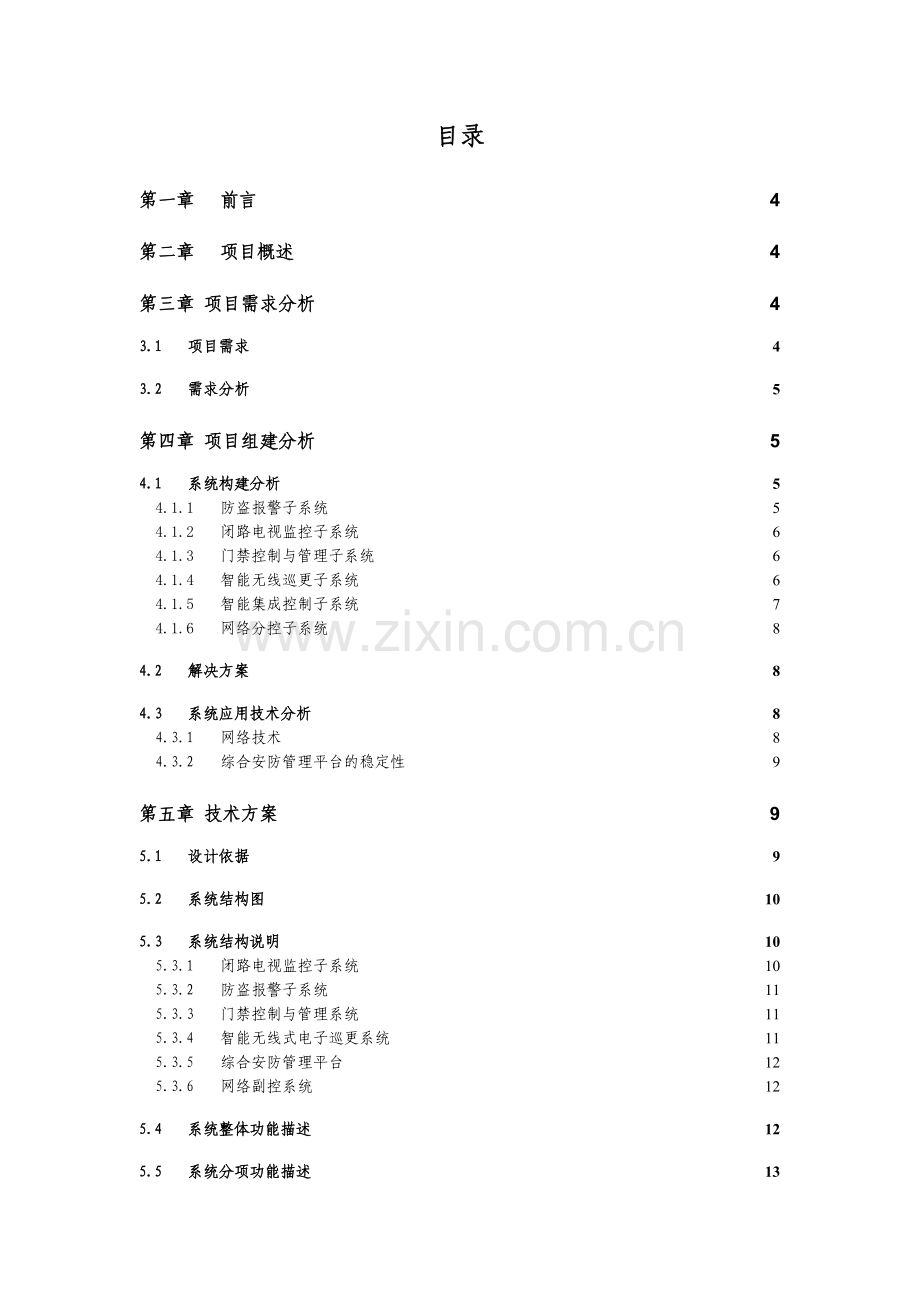

目录
第一章 前言 4
第二章 项目概述 4
第三章 项目需求分析 4
3.1 项目需求 4
3.2 需求分析 5
第四章 项目组建分析 5
4.1 系统构建分析 5
4.1.1 防盗报警子系统 5
4.1.2 闭路电视监控子系统 6
4.1.3 门禁控制与管理子系统 6
4.1.4 智能无线巡更子系统 6
4.1.5 智能集成控制子系统 7
4.1.6 网络分控子系统 8
4.2 解决方案 8
4.3 系统应用技术分析 8
4.3.1 网络技术 8
4.3.2 综合安防管理平台的稳定性 9
第五章 技术方案 9
5.1 设计依据 9
5.2 系统结构图 10
5.3 系统结构说明 10
5.3.1 闭路电视监控子系统 10
5.3.2 防盗报警子系统 11
5.3.3 门禁控制与管理系统 11
5.3.4 智能无线式电子巡更系统 11
5.3.5 综合安防管理平台 12
5.3.6 网络副控系统 12
5.4 系统整体功能描述 12
5.5 系统分项功能描述 13
5.5.1 闭路电视监控子系统 13
5.5.1.1 矩阵切换控制功能 13
5.5.1.2 硬盘录像功能 14
5.5.2 报警控制子系统 14
5.5.3 门禁控制与管理系统 15
5.5.4 智能无线巡更子系统 15
5.5.5 智能集成控制子系统 15
5.5.5.1 报警子系统 15
5.5.5.2 电视监控子系统 16
5.5.5.3 门禁控制子系统 17
5.5.6 网络副控系统 18
5.5.7 智能联动功能 19
第六章 主要设备简介 20
6.1 数字式彩色半球摄像机 20
6.2 数字式彩色摄像机 20
6.3 室内彩色/黑白一体化智能球形摄像机 20
6.4 HG2116-E00 PC架构嵌入式数字硬盘录像系统 20
6.5 系列大型视/音频综合矩阵 23
6.6 MYL20 20吋专业液晶彩色监视器 25
6.7 MYL40 40吋液晶彩色监视器 27
6.8 SIMS2000综合安防网络集成控制管理软件 28
6.9 AW-BM1600总线式报警区域管理主机 31
6.10 AW-BK00CM系统控制键盘/AW-BK00CS系统分控键盘 31
6.11 AW-BIX01单防区单输出/AW-BIX02二防区总线通信模块 32
6.12 AW-BIX08八防区总线通信模块 33
6.13 ECLLISE EP 微波/双元红外探测器 34
第七章 配置清单 34

第一章 前言
二十一世纪是信息化的时代，信息化产业的发展，已成为衡量一个国家、一个地区、乃至一个企业现代化水平的重要标志，紧跟科技发展的脚步，占据信息时代的前沿，加快信息化进程，是时代的要求，也是适应社会发展的必然。
一直以来，安全防范技术都是与世界各种领先技术同步发展的。当代安全防范技术更是集现代科学技术之大成的产物，它充分体现了现代电子技术、现代通信技术、现代控制技术与现代计算机技术的完美结合，其特点在于它所采用的多元信息采集、传输、监控、管理以及一体化集成等一系列高新技术。利用安全防范技术建立安全防范系统，实行全天候实时监控，是当前社会公共安全防范的方向和趋势。随着经济建设的发展，运用高科技的现代化手段加强安全防范工作甚至协助各单位各部门进行现代化管理，已经成为社会各界的迫切需求。目前各大中型企业、各类院校、服务行业、银行商场到政府机关、公共场所到处都可以看到安防系统正在发挥着巨大的作用，取得了良好的社会效益和经济效益。
在我国公安系统，随着 “科技强警”发展战略的进一步明确，通过安全防范技术手段配合各个重要场所进行监控与管理，一直被各级领导与管理部门所重视。在重要场所建设一套完善而可靠的安全防范系统，不仅可以大大节约警力资源，还可为公安系统实现现代化管理提供强有力的后盾。
。

第二章 项目概述

第三章 项目需求分析
3.1 项目需求
a) 对整个大厦的主要出入口、重要部门、重要保护区域进行实时的视频监控，有效的预防各类案件的发生，并对各个监控点进行全程的录像，从而为日后的事件取证提供一个有力的依据。
b) 对整个大厦的主要出入口、重要部门、重要保护区域进行多层次的入侵防范，并对各类报警事件进行记录，从而为大厦的安全防范提供一种有效的手段。
c) 安防一体化平台的建设，有利于日常的操作及管理，从而为大厦的安全防范提供一个可操作性更强的管理平台。
d) 强大的智能联动机制，发挥安防系统的最大性能，从而为大厦的安全防范提供一个更有力的“技防”支持。
3.2 需求分析
要想实现上述的项目需求，我们必须建设的安防项目有闭路电视监控系统、防盗报警系统、门禁控制系统，而且闭路电视监控系统、门禁控制系统、防盗报警系统之间实现有机的联动功能，同时整个安防项目的建设必须符合“数字化”的发展趋势。
第四章 项目组建分析
4.1 系统构建分析
4.1.1 防盗报警子系统
在本次XXXX大楼的防盗报警系统的设计中，从防范的严密性角度考虑，本次防范共分两大部分，一是电梯间、主要出入口；二是财务、档案、领导办公室等重要部门，通过微波红外双鉴探测器的监视，从而防范非法入侵。在本系统中，共设置了报警探测点XX个，在XX个报警探测点中，分为两大部分：一部分是对整个大厦的公共区域及重要区域进行封锁，共计XX个，这一部分的；另一部门是对大厦中的某些重点办公部门进行封锁，共计XX个，所有探测器由保卫中心集中控制。因而在本次XXXX大楼防盗报警系统的控制主机必需采用大型总线制的报警控制系统。
4.1.2 闭路电视监控子系统
在本次XXXX大楼的闭路电视监控系统的设计中，共设置了视频监控点XX个，其中XX个全方位监控点、XX个固定监控、XX个电梯监控点。在控制中心中，一方面需要在屏幕墙上能够依据需求任意切换显示需要监控区域的图像，并且支持各类序列切换、定点切换等功能，另一方面还必须支持对所有视频监控点的图像进行全程录像，所以在本系统中，整个XXXX大楼的闭路电视监控系统采用模拟+数字相结合的方式构成。模拟的部分由大型矩阵切换控制主机和由20吋及40吋液晶彩色监视器组成的屏幕墙等构成，数字的部分由数字硬盘录像系统+21吋彩色显示器等构成，依托于数字硬盘录像系统中的模拟矩阵的切换控制功能，实现模拟与数字部分的无缝整合，从而为视频图像的网络远程雕看及控制提供一个视频服务平台。根据上述的分析，在本次XXXX大楼的闭路电视监控系统中，大型矩阵切换控制主机采用XX进XX出的矩阵切换控制系统；屏幕墙采用16+1的方式构成，其由16台20吋1液晶彩色监视器个1台40吋的液晶彩色监视器组成；数字硬盘录像系统由X台16路的数字硬盘录像机组成。
4.1.3 门禁控制与管理子系统

4.1.4 智能无线巡更子系统
技防的手段由于其特定的原因，如果遇到高智商犯罪，其防范能力会受到一定的限制，而且一个完善的综合安全防范系统是“人防”和“技防”相结合的模式，因而在本次XXXX大楼的综合安全防范系统的规划中，建议建设电子巡更子系统，考虑到整个大厦的地域原因，建议采用离线式结构、在线式管理的智能无线巡更系统，通过在重要区域附近设置巡更点，对各巡更点进行编号管理，并根据各巡更点的分布情况，制定相关的巡更计划和巡更路线，从而通过巡更管理，为整个大厦的“平安”建设提供一个更有力的措施。本次选择的智能无线巡更系统结合了离线式电子巡更系统和无线对讲系统，在相关保卫人员在进行相关的巡更任务时，随身携带无线对讲设备，一方面便于总控中心管理人员对各巡更人员执行巡更计划的情况进行监管，另一方面通过无线对讲系统能够实时的将整个巡更过程上报到总控中心。
4.1.5 智能集成控制子系统
对于一个重要部门的综合性安全防范系统而言，闭路电视监控系统、防盗报警系统、门禁控制与管理子系统、电子巡更子系统是整个综合安防系统中必建的子系统。
在以往的系统组建中，闭路电视监控系统、防盗报警系统、门禁控制与管理子系统、电子巡更子系统独立控制和操作，各个子系统之间的联动控制也是借助于各自系统中的联动输出、输入设备，通过繁琐的物理线路联接来实现，在本系统中，需要点对点联动的防盗报警点和视频监控点的数量众多，需要实现的联动功能有：防盗报警点相关的视频监控点的图像在报警发生后自动切换到屏幕墙中指定的监视器上进行显示、防盗报警点相关的视频监控点的图像在报警发生后自动进行报警录像等。如果采用传统的输入/输出模块来完成上述的联动功能，其存在如下问题：一是联动设备众多，设备成本高（仅以防盗报警系统和闭路电视监控系统之间的智能联动为例，如果107路报警点对应107路视频监控点，则需要107路报警联动输出、107路矩阵的开关量输入模块、107路数字硬盘录像系统的开关量输入模块等）；二是物理联接繁琐（需要实现一种联动输出模块和两种开关量输入模块之间的物理线路联接，需要完成的物理线路数量最保守的数值是237条，如果需要实现防盗报警点关联多路视频监控点的功能，则需要完成的物理线路联接的数量会更多）；三是维护性差（在完成所有的物理线路联接后，如果某一路的联动出现问题，在维护时，如果没有实际参与前期的施工过程，维护人员在短时间内解决问题的可能性很小）；四是可调整性差（在整个系统交付使用后的过程中，根据实际的使用情况，需要对联动的关系进行调整时，如果对整个物理线路的联接构成不熟悉，则很难实现我们既定的联动关系调整功能）；五是可扩展性差（在日常的使用过程中，需要增加相关的防盗报警点和视频监控点，并实现扩容后的相关联动功能，则还需要配备相关的联动设备，并再次通过繁琐的物理线路联接来实现，从而在系统的扩展性上来说，可扩展性差）。
结合上述的分析，从系统的智能性角度考虑，在本系统中，建议采用一套综合安防管理平台，通过简单的物理线路联接（需要完成的物理线路的有两条：防盗报警主机和综合安防管理平台之间的RS232联接线路，矩阵切换控制主机和综合安防管理平台之间的RS232联接线路），依托于相关的协议，实现防盗报警系统和闭路电视监控系统之间的多方联动功能。通过综合安防管理平台，还可以实现闭路电视监控系统的多媒体操作控制功能、防盗报警系统的在线控制及实时信息显示功能、各类信息的实时记录功能等。
4.1.6 网络分控子系统
对与本次XXXX大楼的综合安防系统建立，从日常的管理角度考虑，必须设置网络分控系统，从而能够实现相关领导的远程图像调看及控制功能，便于相关责任领导的巡查及管理。
4.2 解决方案
根据上述的项目需求分析和项目组建分析，结合目前已有的安防技术，我们针对本次XXXX大楼综合安防系统的规划设计提出了如下解决方案：
基于对项目需求的分析，针对本系统中的闭路电视监控子系统，各监控现场的前端监控点通过同轴电缆传输的方式将视频信号和球机控制信号传送回控制室，在控制室内通过视频分配器将视频信号一分为二，一路进入模拟矩阵切换控制主机，另一路进入数字硬盘录像系统进行全程录像，模拟矩阵的监视器输出信号输出到屏幕墙，从而在控制中心内对各监控点进行实时监控。各防盗报警点依据实际的现场情况，接入到不同的总线设备中，各总线设备挂接在RS485总线上，RS485总线接入到总控中心内的总线区域管理主机上，从而实现报警系统的集中控制与管理。在总控中心内，设置综合安防管理平台一套，依托于综合安防管理平台完善的联动与控制功能，为防盗报警系统、闭路电视监控系统、门禁控制与管理系统、智能无线式电子巡更系统之间架设一个智能化的桥梁，从而将防盗报警系统、闭路电视监控系统、门禁控制与管理系统、智能无线式电子巡更系统有机的结合在一起。从而为整个XXXX大楼的安防管理提供一个有力的保障。
4.3 系统应用技术分析
4.3.1 网络技术
在数字化安防的组建过程中，其整个系统的建设载体是网络，在最早的数字化建设过程中，由于网络的带宽、数字化建设中所采用的压缩技术、网络系统的交换机功能等多方面原因，曾造成数字化安防系统会严重影响网络运行的不良影响。在数字化高速发展的今天，上述的疑屡早已得了解决，其主要表现在如下几点：
a) 网络交换机的高速发展，解决了网络带宽的不足及交换能力的不足；
b) 视频压缩技术中的软、硬件的发展解决了视频流在网络传输中占用带宽高的问题，目前主流的H.264压缩技术的理论传输带宽占用值仅为125Kbps；
c) 多播网络传输协议的应用解决了视频流在网络中带宽重复占用的情况，即使是多人同时调看同一路图像，在网络中，视频流占用的仅是一路视频流的占用带宽。
4.3.2 综合安防管理平台的稳定性
对于依托于计算机平台运行的综合安防管理平台，由于其是基于计算机硬件和WINDOWS操作系统构建的，而且在整个系统中其所处的是个承上启下的环节，因而整个综合安防管理平台的稳定性，是必须考虑的一个问题。针对此问题，我们从如下几个方面来规避问题的发生及问题的快速处理：一是计算机平台采用稳定可靠的品牌产品，从而确保平台硬件的稳定运行；二是在系统调试结束后，做好整个系统的备份和数据资料的备份；三是提供完善的系统应急措施，从而确保在异常情况发生后能在最短的时间内恢复运行。
第五章 技术方案
5.1 设计依据
本方案的设计根据甲方常规要求，并符合以下设计规范要求：
（1） 中华人民共和国公共安全行业标准《防盗报警控制器设计规范》GB71784。
（2） 中华人民共和国公共安全行业标准《安全防范工程程序与要求》GA/T75—94
（3） 中华人民共和国公共安全行业标准《安全防范工程费用概预算编制算法》GA/T70/94
（4） 中华人民共和国公共安全行业标准《安全防范系统通用图形符号》GA/T74-2000
（5） 中华人民共和国国家标准《闭路电视监控系统工程规范》GB50198-94
（6） 中华人民共和国国家标准《报警图像信号有线传输装置》GB/T16677—1966
（7） 中华人民共和国国家标准《防盗报警控制器通用技术条件》GB12663—90
（8） 中华人民共和国行业标准《民用建筑电气设计规范》CBTCB/T16—92
（9） 中华人民共和国国家标准《防盗报警中心控制台》GB/T16572—1996
（10） 中华人民共和国行业标准《智能建筑设计标准》DBJ08—47—95
（11） 中华人民共和国行业标准《民用建筑电气设计规范》JGJ/T16—92
（12） 中华人民共和国行业标准《商用建筑线缆标准》EIA/TIA—569
5.2 系统结构图

5.3 系统结构说明
5.3.1 闭路电视监控子系统
针对本次XXXX大楼的实际要求和规模，本次方案中采用XX进XX出的矩阵切换控制主机、全方位控制键盘、XX路数字硬盘录像系统、16台20吋液晶彩色监视器、1台40吋液晶彩色监视器、彩色显示器等设备组成闭路电视监控子系统：
XX路各前端视频监控点的视频信号进入控制室后通过视频分配器一分为二，一路接入到XX进12出的矩阵切换控制系统，另一路接入到数字硬盘录像机中，前端视频监控点中的全方位摄像机的控制信号进入控制室后直接接入到矩阵切换控制主机中，矩阵切换控制主机的9路视频信号分别接入到屏幕墙中的9台监视器中，通过全功能控制键盘的操作，能够实现所有前端监控点在屏幕墙中的各类切换功能，并能够对于全方位摄像机进行各类PTZ控制功能。对于3台数字硬盘录像机，在本系统中，指定其中的一台为网络视频服务器，其通过RS232信号线和矩阵切换控制主机相联，并且将矩阵切换控制主机中剩余3路监视器输出信号接入到指定的视频服务器中，依托于视频服务器的矩阵切换控制功能，为远程网络分控的远程图像调看及控制提供有效的网络视频服务。各台数字硬盘录像系统对接入的各前端视频监控点进行全程的录像，并为日后的事件审核提供本地及远程的录像资料调用。
5.3.2 防盗报警子系统
对于防盗报警系统，依据前面的各项分析，在本次XXXX大楼防盗报警系统中，采用大型总线制报警控制系统。根据防盗报警探测点的分布、控制要求、防范的对象，在本系统中，XXXX大楼公共区域报警探测器的信号引入到XXXX大楼的弱电井中，分别接入到8防区、4防区总线扩充模块中， 8防区、4防区总线扩充模块分别挂接到RS485总线中，RS485总线引入到总控中心后接入到区域报警管理主机中，在RS485总线上挂接分控键盘一只，从而实现各报警探测器的撤布防控制功能。
5.3.3 门禁控制与管理系统

5.3.4 智能无线式电子巡更系统
管理服务器 中心控制台 天线 对讲机 信息钮 /卡

通过在规定的地点设置巡更信息点，依托于无线对讲主机和总控中心内智能无线巡更主机之间的无线通信，在规划好的巡更计划内按照规定的巡更路线到达指定的巡更地点的时候，通过无线对讲主机和巡更信息钮之间的无接触信号读取，即可完成既定的巡更功能。
5.3.5 综合安防管理平台
在总控中心内，依据整个系统的功能要求和管理要求，设置综合安防管理平台一套，依据系统构建分析中的描述，防盗报警系统通过RS232信号和综合安防管理台相联，矩阵切换控制主机通过RS232信号和综合安防管理平台相联，门禁控制及管理系统及智能无线式电子巡更系统各自的管理服务器通过TCP/IP和综合安防管理平台相连，综合安防管理平台通过TCP/IP网络和3台数字硬盘录像机相连。
5.3.6 网络副控系统
在相关领导的办公电脑上，安装相关的专用电子地图版客户端软件，即可组成网络客户端系统。
5.4 系统整体功能描述
² 在安防控制中心电视屏幕墙上可以实现本系统中图像的任意调用及控制功能，并支持各类切换功能。
² 所有监控点图像的多画面分割显示功能，要求在安防控制中心内，能够实时观察到所有监控点的图像。
² 硬盘录像系统具有实时录像、移动录像、报警录像等多种录像模式，并且支持各个监控点的手动录像控制和自动录像设置功能，支持录像资料的光盘刻录及远程网络下载功能。
² 重要部门能够对各自所辖的探测器能够独立撤布防控制，撤布防控制的相关信息能够在安防控制中心内实时显示并记录。
² 支持在安防控制中心内对防盗报警系统中各个前端探测点的撤布防功能。
² 多媒体控制及管理功能：通过统一的多媒体平台，能够以分层电子地图方式直观的对闭路电视监控系统中各个监控点进行屏幕墙上的图像切换及控制；通过多媒体管理平台，能够对室内防盗报警、周界控制报警系统进行设防、撤防、防区旁路等控制，报警事件发生后，能够弹出报警发生区域的电子地图、显示中文报警详细信息并对报警事件自动记录，同时发出报警语音提示并在软件界面中弹出图像窗口显示实时图像、自动进行硬盘录像；能够通过电子地图的模式直观的显示门禁系统中各门的开关状态，并对门的各种动作进行实时的记录，同时通过内部的联动机制，从而实现门禁控制系统和闭路电视监控系统之间的智能联动功能。
² 智能联动功能：报警事件发生后，能够实现门禁点及报警点关联图像的屏幕墙自动切换显示、报警点关联图像的实时录像、全方位球机的预置点自动调用、报警点关联灯光的自动开启，LED电子地图的实时状态显示等。
² 智能联动功能：巡更计划执行期间，能够实现巡更点关联图像的屏幕墙自动切换显示、从而对整个巡更过程进行在线式监管等。
² 支持所有监控点的远程图像调看及全方位控制功能，并能够实现远程录像资料调看。
5.5 系统分项功能描述
5.5.1 闭路电视监控子系统
5.5.1.1 矩阵切换控制功能
a、画面全屏显示
能在屏幕墙中的任意一个监视器上任意全屏显示整个系统中的任意一个监控点的图象。
b、电视墙切换
能实现电视墙的三种方式的视频切换：直接切换、自动切换、关联切换。
直接切换：将某一视频图像直接切换到所选定的外接监视器上。
自动切换：将某几路视频图像以相同或不同的时间间隔，在所选定的监视器上自动循环显示。
关联切换：切换某路摄像机图像到所指定的监视器上，可以将与该摄像机图像相关的其他摄像机图像（如同一楼层）同时切换到其他监视器上。
c、云台/镜头控制
可以通过全功能控制键盘遥控位于现场的可旋转摄像机动作，包括: 云台水平旋转和上下俯仰，变焦镜头的变倍、聚焦、光圈的调整。对于云台能实现八个方向的动作。对于一体化球型摄像机还可以实现变速控制和预置位设置/调用功能.
d、视频冻结
使当前活动的视频图像静止，以便于观察。
5.5.1.2 硬盘录像功能
² 视频和音频的实时显示、记录和网络传输 一个系统主机可同时处理最多36路音视频源，可同时实时显示 / 记录 / 回放，并可同时通过各种网络进行传输。
² 灵活方便的录像资料回放工具 系统支持按摄像机通道、驱动器、录像文件类型、按时间等多种条件进行录像文件的模糊查询。
² 报警提前预录 在报警发生时（图像动态侦测或外部报警），系统不仅能对报警发生后一段时间的现场情况进行录像，还能将报警发生前一段时间的报警现场图像记录下来，预录时间10秒到3分钟可调，确保报警现场录像资料的完整性。
² 多种报警联动输出控制形式 报警联动录像、报警切换单画面、报警自动调用外部连接快球预置位、报警信息与对应联动摄像机图像向指定IP客户端上传或转发、报警联动输出打开外部灯光等一系列复杂联动动作。
² 视频会议功能 任意客户端、DVR之间均可作为一个主/分会场发起或加入IP网络会议中。
² 实现多种画面分割形式的模拟视频输出显示功能 系统可以实现多路图像多画面分割形式同时显示在一个监视器上，还可以进行多画面序列切换。
² 基于对图像的数字处理 可以在实现视频切换的同时，对图像进行很多处理，比如叠加字符等。
² 抓拍、打印功能 系统实时监控图像和录像资料回放时可在线抓帧存储，并可直接浏览或输出打印成照片，便于提供证据。
² 网络视频服务器功能 可外部连接模拟矩阵，实现网络视频服务器的功能，网络客户端支持主机前端连接矩阵切换调看模式，仅需通过主机的一个输入通道，即可切换调看矩阵所有输入摄像机图像
5.5.2 报警控制子系统
对于设置在XXXX大楼公共区域内的防盗报警探测器，通过控制键盘的撤布防操作，能够对整个XXXX大楼的各主要出入口、重要部位等进行控制，当有人非法入侵到探测器的控制区域时，报警探测器会自动的将相关的报警信息依托于RS485总线上传到区域报警控制主机中，从而在控制键盘上实时的显示报警点的相关提示信息。
5.5.3 门禁控制与管理系统

5.5.4 智能无线巡更子系统
² 实现整个大厦的无线网络覆盖。
² 应用对讲机可进行便捷的语音通讯和巡更数据传输。
² 电子地图显示巡逻线路和内容，对工作人员的工作通话进行语音监听和记录。
² 能够编制科学的巡更计划，并能对巡更工作异常情况进行工作提示和报警。
² 要求方便的数据统计和查询的功能。
² 巡更过程的视频自动跟踪功能。。
5.5.5 智能集成控制子系统
安防集成管理软件作为整个安防系统的控制中心，通过极其友好的人机交互界面，实现各子系统之间无缝整合，相互能够联动、协调工作，进行相关功能调用。通过软件系统集成可充分体现系统的智能化水平，充分发挥系统硬件设备的效能，提高整个系统的智能化程度以及保安管理的工作效率。
5.5.5.1 报警子系统
l 报警子系统是整个安防管理系统的核心，可实现报警系统分区管理、报警分区独立控制、各个报警探测点的独立撤布防操作、输出设备的远程控制等功能。
l 可在软件中对报警系统进行设防、撤防、防区旁路等等控制，通过电子地图的不同图标直观的表示设备所处的不同的工作状态，一旦有报警发生，系统可自动立即通过下述方式响应：
Ø 弹出报警发生区域性的电子地图，报警点闪烁显示，及时提醒安保值班人员警情发生的地点位置。
Ø 多媒体音箱发出报警语音提示。
Ø 显示中文报警详细信息。
Ø 报警事件自动记录，并可在线实时打印。
Ø 若系统中安装了视频卡，可在软件界面中弹出图像窗口显示实时图像并自动进行硬盘录像。
Ø 进行其他各种联动。
l 提供列表和地图两种方式，用户可以在列表或地图上对报警探测点进行布/撤防，旁路、复位处理。可在地图或列表中对输出点设备进行控制，并可在地图和列表状态间自由切换。
l 可手动控制继电器输出设备的开/关，输出设备的不同状态以不同的颜色进行标志。
l 可通过485总线连接的多个输出模块作为联动输出，可任意设置报警防区和输出模块输出通道之间任意矩阵型多对多的联动输出控制关系，通过软件的设定来实现各个子系统之间的相互事件联动。
l 可任意设置报警防区联动发出多个矩阵切换命令，可以支持联网型矩阵报警跨级联动，把前级矩阵的图像经过多次切换联动切换到管理中心的指定监视上。
l 可针对每个报警防区由用户自定义设定网络或串口转发多条报警数据，以方便的实现和其他各种设备（如各种DVR、数字矩阵等）和子系统之间的报警联动与信息共享。
5.5.5.2 电视监控子系统
l 可以通过多媒体电子地图对模拟矩阵切换控制系统进行直观的控制，能在电子地图上任意设定摄像机图标，仅需鼠标点击图标即可将指定的摄像机切换到指定的监视器上，完成视频切换调看图像，同时能够对所选择的全方位摄像机进行PTZ控制，各种操作均直观方便。
l 独特的摄像机列表式矩阵切换操作，只需鼠标单击一下摄像机列表下中文命名的摄像机名称即可完成任何一路摄像机到任一路监视器的切换。
l 可在软件界面上通过仿真模拟CCTV系统中的控制键盘，完成所有监视器上的图像切换调看、画面序列切换、控制全方位摄像机、启停快球巡视等操作，方便易用。
l 通过在管理计算机中插入海康DS4004HC视频压缩卡，可以在监控软件界面上打开视频窗显示图像，此视频信号可以从矩阵主机的视频输出口输出，输入到视频压缩卡，平时可以打开软件窗口做顺序切换显示，一但有特殊情况发生（报警、门禁等非正常情况），软件自动打开视频显示窗，并发出预设的指令自动切换相应图像到监控软件界面上，同时对此图像进行数字录像。
l 系统内置视频录像文件播放器，可按事件录像文件类型进行检索并可进行各种模式播放。
l 系统支持将各种事件（报警、门禁刷卡、巡更刷卡等）任意设定多个矩阵切换关系，完成各种事件图像自动调看或自动分配功能(如：自动切换图像到屏幕墙、自动切换图像到视频采集卡弹出窗口、自动切换图像到DVR输入通道等等)，并可完成多级矩阵的自动联动切换关系。
l 系统支持通过网络命令联动INANTER HG2116-E00系列工控式硬盘录像机进行录像，在SIMS1000 SE管理软件平台下可将各种事件（报警等）通过任意设定，与系统内任意摄像机进行关联动，并通过网络分别控制对应的DVR进行自动报警联动录像。

5.5.5.3 门禁控制子系统
l SIMS2000门禁控制子系统作为门禁控制系统的上层集成平台设计的，首先，门禁控制系统的读卡器、门禁控制器等硬件设备由配套的门禁管理软件来管理，SIMS2000则通过网络共享门禁管理系统的数据库，实时准确地获得整个门禁系统中各个门的开关状态，并对刷卡事件进行记录，为日常的管理提供一个有效的依据纪录，同时可通过软件提示状态监视使用者的出入情况。
l SIMS2000可通过网络直接下载门禁管理系统数据库中关于门的相关参数，并可将系统中存在的门添加到SIMS2000系统的电子地图中，一旦门禁系统有刷卡开门或关门的事件发生，系统可以立即切换出相应电子地图，对应的开门或关门的图标闪烁显示，同时系统通过语音提示门的实时状态。
l 在SIMS2000系统中，可以很方便地实现门禁子系统和其他系统的内部智能联动，可以通过设定在门禁系统开门的同时联动模拟矩阵在指定的监视器输出上自动切换开门现场图像，也可以发出网络命令联动DVR对现场图像进行自动录像。如果SIMS2000系统中安装了视频卡，还可以在软件界面上弹出图像窗口显示实时图像并自动进行硬盘录像。
在线巡更子系统
l 实现在指定的时间内值班警卫按照指定的巡更路线到达指定的巡更点，巡更员在该巡更点读卡器上刷卡巡更，值班警卫的巡更信息立即在线的传回中心。
l 提供列表式巡更计划编辑方式，任意设置巡更路线。可通过面板的形式单页显示每条巡更路线上各个巡更点的在线状态和巡更状态，实现图形化在线巡更，实时收集巡更信号。
l 可以设置多条巡更计划路线，为了方便，和节省用户的时间，可以灵活配置巡更计划，可选择手动、自动执行，自动监控巡更计划执行情况。
l 在电子地图中能在线动态显示各巡更点的位置和巡更设备的状态，有巡更触发时能自动切换电子地图到当前巡更点，或自动切换到相应巡更计划，并具有明显标记。巡更时，具有语音提示功能。早到，迟到或错序到达巡更点均会发出报警和语音提示，切换到异常巡更点所在地图，异常巡更点会以报警闪烁显示，异常巡更点所在楼层、区域地图链接以红色标志警示。
l 能自动判别巡更员的巡更状态，如正常巡更状态、无效巡更、未到巡更点等。对异常情况可以通过系统设置即时调用报警系统输出模块，产生报警输出，同时也可通过设置控制监控系统模拟矩阵的指定监视器输出上自动切换出现场实时图像，如果SIMS2000系统中安装了视频卡，还可以在软件界面上弹出图像窗口显示实时图像并自动进行硬盘录像，为用户及时分析处理案情提供了极大的方便。
l 监控人员可以实时查看每条运行中的巡更路线上各巡更点的状态信息，系统自动记录巡更实时信息，并具备巡更记录查询及打印功能。
l 具有巡更IC卡管理、发卡管理、巡更员管理和巡更计划管理的功能。
5.5.6 网络副控系统
l 方便简洁的远程图像调看功能
网络客户端可任意调看本系统中的117路视频监控点的图像，如果视频图像伴有同步音频，系统将在显示图像的同时播放声音。
l 远程回放录像功能
网络客户端通过系统管理员授予一定的权限，即可在网络客户端访问回放数字主机内的所有视频通道的录像资料。
l 远程控制云台镜头功能
对于系统内的全方位摄像机，在客户端可以实现和前端数字主机一样的操作功能。即通过鼠标操作可以控制云台上、下、左、右全方位的转动及镜头拉远、拉近，放大、缩小等动作。
l 远程录像功能
对于在网络客户端调看到的视频图像，在需要存储时，直接点击客户端软件上的录像按钮，即可进行录像存储。
l 地图方式调看功能
本系统网络客户端软件支持地图方式调看功能，即按照系统安装环境制作一张平面图（bmp格式），将各个监控摄像机按照其安装的位置添加到平面图上，在图像调看时，鼠标停在平面图上需调看的摄像机图标上点击右键后，选择将此摄像机放在那个窗口中显示，系统即将该图像连接显示在对应的显示窗口上。
5.5.7 智能联动功能
² 支持中文详细报警信息显示与报警电子地图
² 多媒体音响声音提示
² 报警生成历史记录并可按时间、报警主机、报警防区分类或交叉查询
² 收到报警后声音或语音提示
² 收到报警后弹出电子地图
² 收到报警后自动弹出软件窗口显示前端报警现场图像
² 收到报警后将报警信息向指定IP的DVR转发
² 收到前端DVR主机报警自动显示报警预案

第六章 主要设备简介
6.1 数字式彩色半球摄像机

6.2 数字式彩色摄像机

6.3 室内彩色/黑白一体化智能球形摄像机

6.4 HG2116-E00 PC架构嵌入式数字硬盘录像系统
产品类型：INANTER第4代HG2116工业级嵌入式硬盘录像系统
视频压缩标准：H.264
压缩方式：全硬件音视频实时压缩
操作系统：Windows XP Embedded（即嵌入式XP, 简称XPE）
与第3代HG2116-600AV矩阵型硬盘录像系统相比，主要区别是系统采用全套工业级标准的设计方法，系统文件放置在电子盘卡中，解决了操作系统文件易损坏、丢失、病毒入侵和硬件稳定性等问题，系统的运行更加稳定可靠。
功能说明
Ÿ H.264图象压缩技术、音视频同步、采用嵌入式操作系统
Ÿ 视频和音频的实时显示、记录和网络传输 一个系统主机可同时处理最多36路音视频源，可同时实时显示 / 记录 / 回放，并可同时通过各种网络进行传输。
Ÿ 多种图像格式的录像质量，支持高清晰录像 系统具备QCIF(176X144)、CIF(352 X 288) 、DICF (528 X 384)、4CIF（704 X 576）四种不同图像质量的录像格式可选。
Ÿ 灵活方便的录像资料回放工具，系统支持按摄像机通道、驱动器、录像文件类型、按时间等多种条件进行录像文件的模糊查询。具有多路同时回放功能。
Ÿ 系统支持实时监控和录像回放时在线抓拍功能，图片支持直接浏览或输出打印。
Ÿ 具备报警预录功能，预录时间10s-180s可调，适用模式包括图像动态侦测及外部报警。
Ÿ 具有IP双向对讲功能，
Ÿ 支持串口接入快球控制键盘进行全方位摄像机的全方位变速控制。
Ÿ 系统支持多层电子地图方式的控制及管理，可实现各级电子地图的跳转操作。
Ÿ 可与多种报警控制系统进行计算机通讯，具有报警联动录像、报警切换单画面、报警自动调用外部连接快球预置位、报警弹出电子地图、报警联动控制外部连接矩阵自动切换、报警信息与对应联动摄像机图像自动上传等功能。
Ÿ 细化的用户权限管理，可对每个用户的操作功能进行逐一定义。
Ÿ 网络客户端调看权限的多级管理，支持视频通道每个网络分控调看的权限设置。
Ÿ 多种传输方式适合各种网络传输，可选择组播、UDP、TCP/IP或广域网多种传输形式，适合具有固定IP地址的LAN、WAN、各种专网以及利用ADSL动态IP地址WAN连接的不同结构的网络传输环境。
Ÿ 主机采用DVR专用硬盘，确保视频的流畅可靠和高度完整，降低硬盘故障概率。
Ÿ 具有网络对时的功能，要能够将网络中所有的录像系统运行在一个统一的时间下。
产品技术参数
实时监视图像分辨率：PAL：704*576（D1）；NTSC：704*480（D1）。
回放分辨率（特别说明的除外）：
PAL： 176*144（QCIF），352*288（CIF），528*384(DCIF)，704*576(D1)；
NTSC：176*120（QCIF），352*240（CIF），528*320(DCIF)，704*480(D1))。
视频输入：1-36路（NTSC，PAL制式自动识别），BNC（电平：1.0Vp-p，阻抗：75Ω）。
视频输出(VGA)：1路，分辨率/刷新频率： 1024×768/75Hz，支持1/4/9/16/25/36画面分割，可单、多画面切换、切换间隔时间可调。
视频帧率：每路视频PAL制式：25帧/秒全实时；NTSC制式： 30帧/秒全实时。
压缩图像格式：每路可独立选择CIF、QCIF、DCIF、4CIF(D1)。
视频压缩输出码率：
CIF格式：75M/ 120M/ 200M/300M 每小时/路可调。
DCIF格式：150M/ 240M/ 400M/600M 每小时/路可调
4CIF（即D1）格式：300M/ 480M/ 800M/1200M 每小时/路可调
音频输入：1-36路，BNC（线性输入，2 Vp-p，阻抗：1kΩ）。
音频输出：1路，声卡输出，可切换。
音频压缩标准：G.729。
音频压缩码率：32Kbps。
语音对讲输入：1路，声卡输入。
录像模式：手动、自动录像；视频检测报警、外部报警录像。
检索方式：可按文件名、驱动器、时间段等多种形式，支持4画面同时回放，支持远程回放。
网络传输方式：支持TCP/IP、UDP、Multicast的网络。
网络调看方
