污水厂污泥处理培训知识.docx

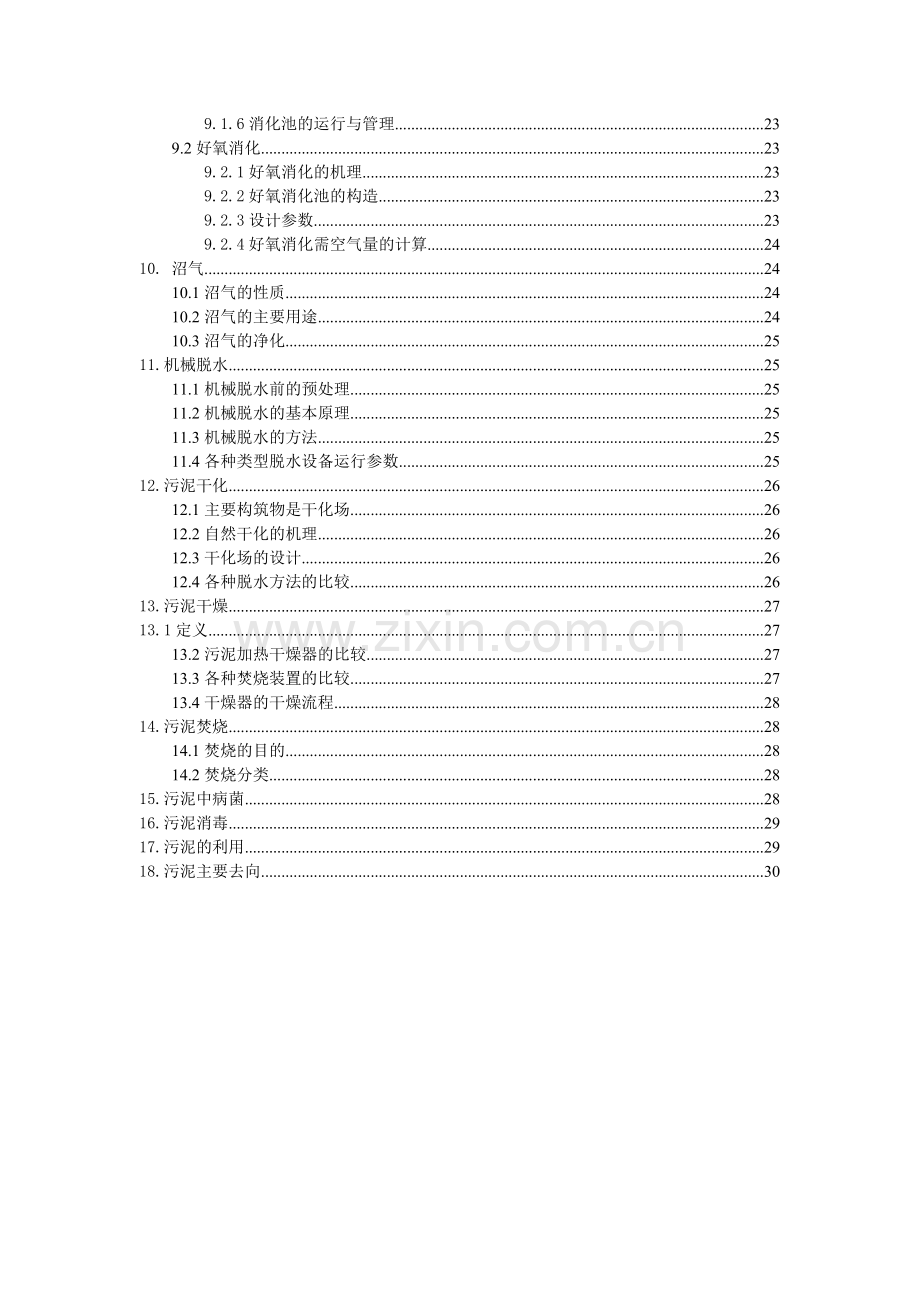

目 录
目 录 1
1．定义 3
2．污泥的分类 3
2.1按成分不同分 3
2.2按来源不同分 3
3. 污泥的成分 3
3.1污泥中的水份 3
3.1.1水的存在形式有 4
3.1.2污泥体积、重量及所含固体物浓度之间的关系 4
3.2固体成分 5
3.3污泥肥分 6
3.4污泥重金属离子含量 6
4．污泥量计算 6
4.1初次沉淀污泥量和二次沉淀污泥量的计算 6
4.2 剩余活性污泥量的计算 7
4.2.1计算方法一 7
4.2.2计算方法二 7
4.3污水处理厂干固体物质平衡 9
5.污泥的运输 10
5.1污泥输送的方法 10
5.1.1管道输送 10
5.1.2卡车输送 10
5.1.2驳船输送 10
5.2污泥输送设备 10
6．污泥水力计算 11
6.1污泥流动的水力特性 11
6.2压力输泥管道的沿程水头损失 11
6.3压力输泥管道的局部水头损失 13
7.污泥处理 14
8.污泥浓缩 15
8.1污泥浓缩目的 15
8.2常用浓缩方法 15
8.2.1重力浓缩及有关设计及运行 15
8.2.2气浮浓缩 20
8.2.3 离心浓缩法 21
9.污泥消化 21
9.1厌氧消化 21
9.1.1厌氧消化的机理 21
9.1.2厌氧消化的影响因素 22
9.1.3厌氧消化池池形 22
9.1.4厌氧消化池的构造与设计 22
9.1.5厌氧消化的应用 23
9.1.6消化池的运行与管理 23
9.2好氧消化 23
9.2.1好氧消化的机理 23
9.2.2好氧消化池的构造 23
9.2.3设计参数 23
9.2.4好氧消化需空气量的计算 24
10. 沼气 24
10.1沼气的性质 24
10.2沼气的主要用途 24
10.3沼气的净化 25
11.机械脱水 25
11.1机械脱水前的预处理 25
11.2机械脱水的基本原理 25
11.3机械脱水的方法 25
11.4各种类型脱水设备运行参数 25
12.污泥干化 26
12.1主要构筑物是干化场 26
12.2自然干化的机理 26
12.3干化场的设计 26
12.4各种脱水方法的比较 26
13.污泥干燥 27
13.1定义 27
13.2污泥加热干燥器的比较 27
13.3各种焚烧装置的比较 27
13.4干燥器的干燥流程 28
14.污泥焚烧 28
14.1焚烧的目的 28
14.2焚烧分类 28
15.污泥中病菌 28
16.污泥消毒 29
17.污泥的利用 29
18.污泥主要去向 30

1．定义
污泥是水处理过程的副产物，包括筛余物、沉泥、浮渣和剩余污泥等。污泥体积约占处理水量的0.3%～0.5%左右，如水进行深度处理，污泥量还可能增加0.5～1倍。
污泥处理的原则是使污泥减量、稳定、无害化及综合利用。
（1）确保水处理的效果，防止二次污染；
（2）使容易腐化发臭的有机物稳定化；
（3）使有毒有害物质得到妥善处理或利用；
（4）使有用物质得到综合利用，变害为利。
2．污泥的分类
2.1按成分不同分
污泥：以有机物为主要成分。其主要性质是易于腐化发臭，颗粒较细，比重较小（约为1.02～1.006），含水率高且不易脱水，属于胶状结构的亲水性物质。初次沉淀池与二次沉淀池的沉淀物均属污泥。
沉渣：以无机物为主要成分。其主要是颗粒较粗，比重较大（约为2左右），含水率较低且易于脱水，流动性差。沉砂池与某些工业废水处理沉淀池的沉淀物属沉渣。
2.2按来源不同分
初次沉淀污泥（也称生污泥或新鲜污泥）：来自初次沉淀池。
剩余活性污泥（也称生污泥或新鲜污泥）：来自活性污泥法后的二次沉淀池。
腐殖污泥（也称生污泥或新鲜污泥）：来自生物膜法后的二次沉淀池。
消化污泥（也称熟污泥）：生污泥经厌氧消化或好氧消化处理后的污泥。
化学污泥（也称化学沉渣）：用化学沉淀法处理污水后产生的沉淀物。例如，用混凝沉淀法去除污水中的磷；投加硫化物去除污水中的重金属离子；投加石灰中和酸性污水产生的沉渣以及酸、碱污水中和处理产生的沉渣等均称为化学污泥。

3. 污泥的成分
3.1污泥中的水份
污泥含水率：污泥中所含水分的重量与污泥总重量之比的百分数称为污泥含水率。
3.1.1水的存在形式有
空隙水，颗粒间隙中的游离水，约70%，可通过重力沉淀（浓缩压密）而分离；
毛细水，是在高度密集的细小污泥颗粒周围的水，由毛细管现象而形成的，约20%，可通过施加离心力、负压力等外力，破坏毛细管表面张力和凝聚力的作用力而分离；
颗粒表面吸附水和内部结合水，约10%。表面吸附水是在污泥颗粒表面附着的水分，起附着力较强，常在胶体状颗粒，生物污泥等固体表面上出现，采用混凝方法，通过胶体颗粒相互絮凝，排除附着表面的水分；内部结合水，是污泥颗粒内部结合的水分，如生物污泥中细胞内部水分，无机污泥中金属化合物所带的结晶水等，可通过生物分离或热力方法去除。
通常含水率在85%以上时，污泥呈流态；65%～85%时呈塑态；低于60%时则呈固态。
城市污水厂污泥的特性见表:
表 各处理工艺的污泥的性质
污泥种类
污泥量 g/（L.d）
含水率 %
相对密度
比阻 s2/g
沉砂池沉渣
0.03（L/m3）
60
1.5

初沉池污泥
14~25
95~97.5
1.015~1.02
（1.31~2.11）×1010
活性污泥法污泥
7~19
96~98
1.02
2.80×1010
生物膜法污泥
10~21
99.2~99.6
1.005~1.008

3.1.2污泥体积、重量及所含固体物浓度之间的关系
V1/V2=W1/W2=（100-p2）/（100-p1）=C2/C1 （8-1）
式中： p1、V1、W1、C1——污泥含水率为p1时的污泥体积、重量与固体物浓度；
p2、V2、W2、C2——污泥含水率为p1时的污泥体积、重量与固体物浓度；
说明：式（8-1）适用于含水率大于65%的污泥。因含水率低于65%以后，体积内出现很多气泡，体积与重量不在符合式（8-1）的关系。
例题8-1：污泥含水率从97.5%降低至95%时，求污泥体积。
解：由式（8-1）
V2= V1（100-p1）/（100-p2）= V1（100-97.5）/（100-95）=（1/2）V1
可见污泥含水率从97.5%降低至95%时，污泥体积减少一半。
3.2固体成分
挥发性固体（或称灼烧减重）和灰分（或称灼烧残渣）：挥发性固体近似地等于有机物含量；灰分表示无机物含量。
可消化程度：表示污泥中可被消化降解的有机物数量。
消化对象：污泥中的有机物。一部分是可被消化降解的（或称可被气化，无机化）；另一部分是不易或不能被消化降解的，如脂肪、合成有机物等。
消化程度的计算公式：Rd=[1-（pV2pS1）/（pV1pS2）] ×100
式中：Rd——可消化程度，%；
pS1 、pS2——分别表示生污泥及消化污泥的无机物含量，%；
pV1 、pV1——分别表示生污泥及消化污泥的有机物含量，%。
消化污泥量的计算公式：Vd= V1（100-p1）/（100-pd）[（1- pV1/100）+ pV1/100（1- Rd/100）]
式中：Vd——消化污泥量，m3/d；
pd——消化污泥含水率，%，取周平均值；
V1——生污泥量，m3/d；
p1——生污泥含水率，%，取周平均值；
pV1——生污泥有机物含量，%；
Rd——可消化程度，%，取周平均值；
湿污泥比重与干污泥比重：
湿污泥重量等于污泥所含水分重量与干固体重量之和。湿污泥比重等于湿污泥重量与同体积的水重量之比值。干固体物质包括有机物（即挥发性固体）和无机物（即灰分）。确定湿污泥比重和干污泥比重，对于浓缩池的设计、污泥运输及后续处理，都有实用价值。
经综合简化后，湿污泥比重（γ）和干污泥比重（γs）的计算公式分别为：
γ=（100γs ）/[γs p+（100-p）] （8-4）
或γ=25000/[250p+（100-p）（100+1.5pV）] （8-8）
γs=250/（100+1.5pV） （8-7）
式中：γ——湿污泥比重；
γs——污泥中干固体物质平均比重，即干污泥比重；
p——湿污泥含水率，%；
pV——污泥中有机物含量，%；
3.3污泥肥分
污泥中含有大量植物生长所必需的肥分（N、P、K）、微量元素及土壤改良剂（有机腐殖质）。我国城市污水处理厂各种污泥所含肥分见表8-2。
表8-2 我国城市污水处理厂污泥肥分表
污泥类别
总氮 %
磷（以P2O5计）%
钾（以K2O计）%
有机物 %
初沉污泥
2~3
1~3
0.1~0.5
50~60
活性污泥
3.3~7.7
0.78~4.3
0.22~0.44
60~70
消化污泥
1.6~3.4
0.6~0.8

25~30
3.4污泥重金属离子含量
污泥中重金属离子含量，决定于城市污水中工业废水所占比例及工业性质。污水经二级处理后，污水中重金属离子约有50%以上转移到污泥中。若污泥作为肥料使用时，要注意重金属是否超过我国农林业部规定的《农用污泥标准》（GB4284-84）。表中列举我国北京、上海、天津、西安、兰州、沈阳、黄石等几个城市污水处理厂污泥中重金属含量的范围。
表 我国城市污水处理厂污泥中重金属成分及含量
重金属离子名称
Hg汞
Cd 镉
Cr 铬
Pb 铅
As砷
Zn 锌
Cu铜
Ni镍
含量范围
4.63~
138
3.6~
24.1
9.2~
540
85~
2400
12.4~
560
300~
1119
55~
460
30~
47.5
农林业部农用污泥标准（GB4284-84）
酸性土壤PH＜6.5
5
5
600
300
75
500
250
100
中性和碱性土壤PH≥6.5
15
20
1000
1000
75
1000
500
200
4．污泥量计算
4.1初次沉淀污泥量和二次沉淀污泥量的计算
V=100C0ηQ/1000（100-p）ρ （8-9）
式中：V——初次沉淀污泥量，m3/d；
Q——污水流量，m3/d；
η——去除率，%；（二次沉淀池η以80%计）
C0——进水悬浮物浓度，mg/L；
P——污泥含水率，%；
ρ——沉淀污泥密度，以1000kg/m3计。
4.2 剩余活性污泥量的计算
4.2.1计算方法一

4.2.2计算方法二
德国排水工程学会的剩余污泥计算模式。
德国排水工程学会颁布的活性污泥法设计规范(1991)将剩余污泥分为：
① 由降解有机物而引起的异养性微生物的污泥增殖量(不计自养性微生物的增殖)；
② 活性污泥代谢过程惰性残余物(约占污泥代谢量的10%左右)；　③ 曝气池进水中不能水解/降解的惰性悬浮固体，其量约占悬浮固体浓度的60%左右。
　　因此，剩余污泥量可表达为：
　　　　式中　　X=(YH·Q·BOD5,i-bH·X·MLSS·V·fT,H)/SP 　　　　　　(2)
　　由于 　SP=MLSSV/Θc　　　　　　　 (3)
　　联立式(1)、(2)、(3)即可求得剩余污泥量：
　　SP=YH·Q·BOD5,i+0.6·Q·SS-0.9·bH·YH·Q·BOD5·fT,H/[1/Θc+bH·fT,H](4)
　　折算到每去除1kgBOD5的污泥产量SPt为：
　　SPt=YH-0.9·bH·YH·fT,H/[1/Θc+bH·fT,H]+0.6·SSi/BOD5　　　　　(5)　　式中　Q——进水流量，m3/d
　　　　　 X——异养性微生物在活性污泥中所占的比例
　　　V——曝气池容积，m3
　　　　 Θc——污泥泥龄，d
　　 YH——异养性微生物的增殖率，kgDS/kgBOD5,YH=0.6
　　 bH——异养性微生物的内源呼吸速率（自身氧化率），bH=0.08L/d
　　fT,H——异养性微生物生长温度修正系fT,H=1.072(T-15)（T为温度，℃）
　　SSi——瀑气池进水悬浮SS浓度，kg/m3
　　BOD5，i——进水BOD5浓度，kg/m3
　　MLSS——污泥浓度，kg/m3
　　通常YH=0.6、hH=0.08L/d，公式可写成：

从式(6)可以看出，剩余污泥产率(每去除1kgBOD5产生的剩余污泥量)取决于曝气池进水SS/BOD5值、水温、污泥泥龄等因素。
4.3污水处理厂干固体物质平衡
污水处理厂内部存在着固体物质的平衡问题，通过固体物质的平衡计算，有助于污泥处理系统的设计与管理。污水处理厂固体物质平衡的典型计算，可根据图8-1进行。（见P332 图8-1）
设原污水悬浮物X0为100，初次沉淀池悬浮物去除率以50%计，二次沉淀池去除率以80%计，悬浮物总去除率总去除率为90%。各处理构筑物固体回收率为：浓缩池为r1=90%；消化池为r2=80%；悬浮物减量为rg=30%；机械脱水为r3=95%（预处理所加混凝剂的固体量略去不计）。因此其平衡式为：
进入污泥浓缩池的悬浮物量：X1=ΔX+XR （8-10）
XR=Xˊ2+ Xˊ3+ Xˊ4 （8-11）
式中：X1——进入浓缩池的固体物量；
ΔX——初次沉淀池排泥的悬浮物量加二次沉淀池剩余污泥中的悬浮物量；
XR——等于浓缩池上清液含有的悬浮物量Xˊ2，消化池上清液悬浮物量Xˊ3，机械脱水上清液悬浮物量Xˊ4的总和。
进入消化池的悬浮物量：X2= X1 r1 （8-12）
浓缩池上清液悬浮物量：Xˊ2= X1（1- r1） （8-13）
消化池悬浮物减量：G= X2rg= X1 r1rg （8-14）
进入机械脱水设备的悬浮物量：X3=（X2-G）r2 （8-15）
消化池上清液悬浮物量：Xˊ3=（X2-G）（1- r2） （8-16）
脱水泥饼固体物量：X4= X3 r3
机械脱水上清液含有的悬浮物量：Xˊ4= X3（1- r3） （8-17）
回流至沉砂池前的上清液中所含悬浮物总量：
XR=Xˊ2+ Xˊ3+ Xˊ4 = X1（1- r1rg-r1r2r3+r1r2r3rg）
（X1- XR）/ X1= r1rg+r1r2r3-r1r2r3rg=ΔX/ X1
X1=ΔX/ r1[rg+r2r3（1-rg）] （8-18）
5.污泥的运输
5.1污泥输送的方法
管道输送（重力管道和压力管道）；卡车；驳船等。
5.1.1管道输送
适用于污泥输送的目的地相当稳定；污泥的流动性能较好，含水率较高；污泥所含油脂分成较少，不会粘附于管壁缩小管径增加阻力；污泥的腐蚀性低，不会对管材造成腐蚀或磨损；污泥的流量较大，一般应超过30m3/h。优点，卫生条件好，没有气味与污泥外溢，操作方便并利于实现自动化控制，运行管理费用低。缺点，一次性投资大，一旦建成后，输送的地点固定，较不灵活。
5.1.2卡车输送
适用于中、小型污水处理厂，不受运输目的地的限制，也不受污泥性质、含水率的影响，也不需经过中间转运，可以随着季节的变化或地点的变化，把污泥直接运到进行利用或处理的地方。优点，方便灵活。缺点，运费较高。
5.1.2驳船输送
适用于不同含水率的污泥。优点，灵活方便，运行费用低。缺点，需设中转站。
对管道、卡车、驳船输送综合经济比较列于表8-4。
表 8-4  管道、卡车、驳船输送综合经济比较表

建设投资
运行管理费
输送1m的成本
管道输送
1
1
1
驳船输送
0.82~1.30
2.60~4.00
6
卡车输送
2.25~7.00
27.0~34.0
30
注：以管道输送的建设投资、运行管理费及每输送1m距离的成本为“1“单位。
5.2污泥输送设备
输送污泥用的污泥泵在构造上必须满足不易被堵塞与磨损，不易受腐蚀等基本条件。常见的有隔膜泵、旋转螺栓泵、螺旋泵、混流泵、多级柱塞泵和离心泵等。
6．污泥水力计算
6.1污泥流动的水力特性
污泥在含水率较高（高于99%）的状态下，属于牛顿流体，流动的特性接近于水流。随着固体浓度的增高，污泥的流动显示出半塑性或塑性流体的特性，必须克服初始剪力以后才能开始流动。污泥流动的下临界速度约为1.1m/s，上临界速度约为1.4 m/s。污泥压力管道的最小设计流速为1.0~2.0 m/s。
6.2压力输泥管道的沿程水头损失

6.3压力输泥管道的局部水头损失

7.污泥处理
污泥处理方案的选择，应根据污泥的性质与数量；投资情况与运行管理费用；环境保护要求以及有关法律与法规；城市农业发展情况及当地气候条件等情况，综合考虑后选定。
（1）生污泥→浓缩→消化→自然干化→最终处置
（2）生污泥→浓缩→自然干化→堆肥→最终处置
（3）生污泥→浓缩→消化→机械脱水→最终处置
（4）生污泥→浓缩→机械脱水→干燥焚烧→最终处置
（5）生污泥→湿污泥池→最终处置
（6）生污泥→浓缩→消化→最终处置
第（1）、（3）、（6）方案，以消化处理为主体，消化过程产生的生物能即沼气（或称消化气、污泥气），可作为能源利用，如用作燃料或发电；第（2）、（5）方案是以堆肥，农用为主，当污泥符合农用肥料条件及附近有农、林、牧或蔬菜基地时可考虑采用；第（4）方案是以干燥焚烧为主，当污泥不适于进行消化处理、或不符合农用条件，或受污水处理厂用地面积的限制等地区可考虑采用。焚烧产生的热能，可作为能源。污泥最终处理方法包括作为肥料施用于农田、森林、草地或沙漠改良；填地或投海；作为能源或建材；焚烧等。
不同脱水方法及脱水效果列于表8
表 不同脱水方法及脱水效果表
脱水方法
脱水装置
脱水后含水率%
脱水后状态
浓缩法
重力浓缩、气浮浓缩、离心浓缩
95~97
近似糊状
自然干化法
自然干化场、晒砂场
70~80
泥饼状
机械脱水
真空吸滤法
真空转鼓、真空转盘等
60~80
泥饼状
压滤法
板框压滤机
45~80
泥饼状
滚压带法
滚压带式压滤机
78~86
泥饼状
离心法
离心机
80~85
泥饼状
干燥法
各种干燥设备
10~40
粉状、粒状
焚烧法
各种焚烧设备
0~10
灰状

8.污泥浓缩
8.1污泥浓缩目的
是降低污泥含水率，减少污泥体积，以利于后续处理与利用。
8.2常用浓缩方法
常用污泥浓缩方法及比较
浓缩方法
优点
缺点
适用范围
重力浓缩法
贮泥能力强，动力消耗小；运行费用低，操作简便
占地面积较大；浓缩效果较差，浓缩后污泥含水率高；易发酵产生臭气
主要用于浓缩初沉污泥；初沉污泥和剩余活性污泥的混合污泥
气浮浓缩法
占地面积小；浓缩效果较好，浓缩后污泥含水率较低；能同时去除油脂，臭气较少
占地面积、运行费用小于重力浓缩法；污泥贮存能力小于重力浓缩法；动力消耗、操作要求高于重力浓缩法
主要用于浓缩初沉污泥；初沉污泥和剩余活性污泥的混合污泥。特别适用于浓缩过程中易发生污泥膨胀、易发酵的剩余活性污泥和生物膜法污泥
离心浓缩法
占地面积很小；处理能力大；浓缩后污泥含水率低，全封闭，无臭气发生
专用离心机价格高；电耗是气浮法的10倍；操作管理要求高
目前主要用于难以浓缩的剩余活性污泥和场地小，卫生要求高，浓缩后污泥含水率很低的场合
8.2.1重力浓缩及有关设计及运行
（1）原理：重力浓缩是一种重力沉降过程，依靠污泥中的固体物质的重力作用进行沉降与压密。
（2）分类：根据运行情况分为间歇式和连续式两种。
间歇式重力浓缩池：是一种圆形水池，底部有污泥斗。工作时，先将污泥充满全池，经静置沉降，浓缩压密，池内将分为上清液、沉降区和污泥层，定期从侧面分层排出上清液，浓缩后的污泥从底部泥斗排出。间歇式浓缩池主要用于污泥量小的处理系统。浓缩池一般不少于两个，一个工作，另一个进入污泥，两池交替使用。

剩余活性污泥经浓缩池中心管流入，入流污泥流量及其固体浓度分别以Q0、C0表示。上清液由溢流堰溢出称为出流，其流量与固体浓度分别以Qe、Ce表示。浓缩污泥从池底排出称为底流，底流流量与固体浓度分别以Qu、Cu表示。浓缩池中存在着三个区域，即上部澄清区；中间阻滞区（当污泥连续供给时，该区的固体浓度基本恒定，不起浓缩作用，但其高度将影响下部压缩区污泥的压缩程度）；下部为压缩区。单位时间内进入浓缩池的固体重量，等于排出浓缩池的固体重量（上清液所含固体重量忽略不计）。通过浓缩池任一断面的固体通量，由两部分组成，一部分是浓缩池底部连续排泥所造成的向下流固体通量；另一部分是污泥自重压密所造成的固体通量。
连续式重力浓缩池，其特点是装有与刮泥机一起转动的垂直搅拌栅，能使浓缩效果提高20%以上。因为搅拌栅通过缓慢旋转（圆周速度2~20cm/s），可形成微小涡流，有助于颗粒间的凝聚，并可造成空穴，破坏污泥网状结构，促使污泥颗粒间的空隙水与气泡逸出。
（3）设计要点：
小型污水处理厂采用方形或圆形间歇式浓缩池；大、中型污水处理厂采用竖流式和辐流式连续式浓缩池；
间歇式浓缩池的主要设计参数是水力停留时间，停留时间由试验确定。时间过短，浓缩效果差；过长会造成污泥厌氧发酵。无试验数据时，可按12~24h设计。当以浓缩后的湿污泥作肥料时，污泥浓缩和贮存可采用方或圆形湿污泥池，有效水深采用1~1.5m，池底坡0.01，坡向一端。
连续式浓缩池的主要设计参数有：固体通量和水力负荷。有效水深采用4m，竖流式有效水深按沉淀部分的上升流速不大于0.1mm/s进行复核。池容积按浓缩10~16h核算。当采用定期排泥时，两次排泥间隔可取8h。
浓缩池的上清液应回送初沉池或调节池重新处理。
（4）设计计算：
浓缩池表面积F：选定固体通量，计算浓缩池表面积FˊS，与用水力负荷计算的浓缩池表面积FˊW进行比较，取其大者。
按固体通量，计算浓缩池表面积Fˊs（m2）：Fˊs=Qω/qs
按水力负荷计算的浓缩池表面积Fˊw（m2）：Fˊw=Q/qw
则F=max（Fˊs，Fˊw）
式中：Q——污泥量，m3/d；
ω——污泥含固量，kg/m3；
qs——选定的固体通量，kg/（m2.d）；
qw——水力负荷，m3/（m2.d）；

浓缩池有效池容W和停留时间t：根据确定的池表面积F，计算浓缩池的有效容积Wˊ，根据Wˊ复核污泥在池中停留时间tˊ。若tˊ大于10~16h，则修定固体通量，重新计算上述各值，最终确定浓缩池设计表面积F、有效容积W和停留时间t。
计算有效容积Wˊ（m3）：Wˊ=Fh2
复核停留时间tˊ（h）：tˊ= Wˊ/Q
式中：h2——有效水深，m。
（5）关于污泥浓缩的设计规定及数据：
a浓缩后污泥含水率：由曝气池后二次沉淀池进入污泥浓缩池的污泥含水率，当采用99.2%-99.6%时，浓缩后污泥含水率宜为97%-98%。
b浓缩时间不宜小于12h；但也不要超过24h。
c有效水深一般宜为4m，最低不小于3m。
d污泥室容积和排泥时间，应根据排泥方法和两次排泥间时间而定，当采用定期排泥时，两次排泥间一般可采用8h。
e集泥设施：辐流式污泥浓缩池的集泥装置，当采用吸泥机时，池底坡度可采用0.003；当采用刮泥机时，不宜小于0.01。不设刮泥设备时，池底一般设有泥斗。其泥斗与水平面的倾角，应不小于50度。刮泥机的回转速度为0.75-4r/h，吸泥机的回转速度为1r/h，其外缘线速度一般宜为1-2m/min。同时在刮泥机上可安设栅条，以便提高浓缩效果，在水面设除浮渣装置。
f构造及附属设施
一般采用水密性钢肋混凝土建造。设污泥投入管、排泥管、排上清液管，排泥管最小管径采用150mm，一般采用铸铁管。
g竖流式浓缩池：当浓缩池较小时，可采用竖流式浓缩池，一般不设刮泥机，污泥室的截锥体斜壁与水平面所形成的角度，应不小于50°，中心管按污泥流量计算。沉淀区按浓缩分离出来的污水流量进行设计。
h上清液：浓缩池的上清液，应重新回到初沉池前进行处理。其数量和有机物含量参与全厂的物料平衡计算。
i二次污染：污泥浓缩池一般均散发臭气，必须时应考虑防臭或脱臭措施。臭气控制可以从以下三方面着手，即封闭、吸收和掩撇。所谓封闭，是指用盖子或其它设备封住臭气发生源；所谓吸收，是指用化学药剂来氧化或净化臭气；所谓掩蔽，是指采用掩蔽剂使臭气暂时不向外扩散。
表 重力浓缩池设计参数
污泥种类
进泥浓度(%)
出泥浓度(%)
水力负荷
[m3/(m2.d)]
固体负荷[kg/(m2.d)]
固体捕
捉率(%)
溢流TSS
(mg/l)
初次污泥
1.0-7.0
5.0-10.0
24-33
90-144
85-98
300-1000
滴滤池生物膜
1.0-4.0
2.0-6.0
2.0-6.0
35-50
80-92
200-1000
剩余活性污泥
0.2-1.5
2.0-4.0
2.0-4.0
10-35
60-85
200-1000
初次污泥与剩余活性污泥的混合污泥
0.5-2.0
4.0-6.0
4.0-10.0
25-80
85-92
300-800

表 重力污泥浓缩池的计算公式
名 称
公 式
符 号 说 明
浓缩池总面积
A=QC/M
Q--污泥量(m3/d)
C--污泥固体浓度(g/l)
M--浓缩池污泥固体量(kg/m2.d)
单池面积
A1=A/n
N--浓缩池数量
浓缩池直径
D=(4A1/π)0.5

浓缩池工作部分高度
H1=TQ/24A
T--设计浓缩时间
浓缩池总高度
H=h1+h2+h3
H2--超高
H3--缓冲层高度
浓缩后污泥体积
V2=Q(1--P1)/(1--P)
P1--进泥浓度
P2--出泥浓度
（6）运行管理：
在浓缩池的运行管理中，应经常对浓缩效果进行评价，并随时予以调节。浓缩效果通常用浓缩比（排泥浓度/入流污泥浓度）、固体回收率（浓缩到排泥中的固体/入流总固体）和分离率（上清液量/入流污泥量）三个指标进行综合评价。一般来说，浓缩初沉污泥时，浓缩比应大于2，固体回收率应大于90%；浓缩活性污泥与初沉污泥组成的混合污泥时，浓缩比大于2，分离率应大于85%。如果某一指标低于以上数值，应分析原因，检查进泥量是否合适，控制的qs是否合理，浓缩效果是否受到了温度等因素的影响。

8.2.2气浮浓缩
（1）原理：采用压力溶气浮选方法，通过压力溶气罐溶入过量空气，然后突然减压释放出大量的微小气泡，并附着在污泥颗粒周围，使其相对密度减小而强制上浮，从污泥表层获得浓缩。
（2）适用条件：适用于相对密度接近1的活性污泥的浓缩污泥，如活性污泥（相对密度1.005），生物过滤法污泥（相对密度1.025），尤其是采用接触氧化法时，脱落的生物膜含大量气泡，比重更接近于1，用浮选浓缩较为有利。
（3）气浮浓缩的工艺流程，可分为无回流，用全部污泥加压气浮；有回流水，用回流水加压气浮两种方式运行。
进水室的作用，是使减压后的溶气水大量释放出微细气泡，并迅速附着在污泥颗粒上。
气浮池的作用，是上浮浓缩，在池表面形成浓缩污泥层由刮泥机刮出池外。
不能上浮的颗粒沉至池底，随设在池底的清液排水管一起排出；部分清液回流加压，并在溶气罐中压入压缩空气，使空气大量地溶解在水中。
减压阀的作用，是使加压溶气水减压至常压，进入进水室起气浮作用。
气浮浓缩可以使污泥含水率从99%以上降低到95%~97%，澄清液的悬浮物浓度不超过0.1%，可回流到污水处理厂的入流泵房。
（4）设计计算
气浮浓缩池的设计内容主要包括气浮浓缩池所需气浮面积、深度、空气量、溶气罐压力等。
溶气比的确定：气浮时有效空气重量与污泥中固体物重量之比或气固比，用Aa/S表示。
气浮浓缩池表面水力负荷：
回流比R的确定：
气浮浓缩池的表面积：
8.2.3 离心浓缩法
（1）原理：是利用污泥中的固体、液体的比重差，在离心力场所受到的离心力的不同而被分离。
（2）适用条件：主要用于浓缩剩余活性污泥等难脱水污泥或场地狭小的场合。
（3）离心机的种类：连续式离心机、间歇式离心机、盘式和篮式离心机。
（4）主要参数：入流污泥浓度、排出污泥含固量、固体回收率、高分子聚合物的投加量等。

9.污泥消化
高浓度有机污泥通过厌氧或好氧消化，污泥中的挥发性固体变为稳定的腐殖质，同时减少污泥体积60%左右，并改善污泥性状，控制致病微生物，为污泥的后续处理做好准备。经济的污泥处理系统是：厌氧消化处理初沉池污泥；好氧消化处理剩余活性污泥。
表 污泥厌氧与好氧消化的比较
消化方法
优点
缺点
适用条件
厌氧
不需曝气，运行能耗和费用低；可获得部分能源（沼气）
易产生臭气；管理水平要求较高
废水处理厂，规模不限；多采用中温消化
好氧
中小规模时，投资少、上清液中BOD、SS、NH4-N均低于厌氧消化，操作管理简便；消化池中不加温，不产生臭气
供氧消耗的能量大，运行费用高；消化污泥脱水性能差，有机物分解率较低
中小规模废水处理厂，特别适用于无初沉池的好氧生物污水处理厂

9.1厌氧消化
9.1.1厌氧消化的机理
1979年，伯力特（Bryant）等人根据微生物的生理种群提出的厌氧消化的三阶段理论，第一阶段是在水解与发酵细菌作用下，使碳水化合物，蛋白质与脂肪水解与发酵转化成单糖、氨基酸、脂肪酸、甘油及二氧化碳、氢等；第二阶段是在产氢产乙酸菌的作用下，把第一阶段的产物转化成氢、二氧化碳和乙酸；第三阶段是通过两组生理上不同的产甲烷菌的作用，一组把氢和二氧化碳转化成甲烷，另一组是对乙酸脱羧产生甲烷。
参与的微生物种类，参与厌氧消化第一阶段的微生物包括细菌、原生动物和真菌，统称水解与发酵细菌，大多数为专性厌氧菌，也有不少兼性厌氧菌；参与厌氧消化第二阶段的微生物是一群极为重要的菌种——产氢产乙酸菌以及同型乙酸菌；参与厌氧消化第三阶段的微生物是甲烷菌——甲烷发酵阶段的主要细菌，属于绝对的厌氧菌。
9.1.2厌氧消化的影响因素
影响厌氧消化的主要因素有温度、生物固体停留时间（污泥龄）与负荷、搅拌和混合、营养与C/N比、氮的守恒与转化、有毒物质、酸碱度、PH值和消化液的缓冲作用等。
9.1.3厌氧消化池池形
厌氧消化池池形。圆柱形，池径一般为6M~35M，池总高与池径之比取0.8~1.0，池底、池盖倾角一般取15°~20°，池顶集气罩直径取2M~5M，高1M~3M。蛋形一般用于大型消化池，容积可达到10000M3以上，搅拌充分、均匀，无死角，污泥不会在池底固结；池内污泥的表面积小，即使生成浮渣，也容易清除；在池容相等的条件下，池子总表面积比圆柱形小，故散热面积小，易于保温；蛋形的结构与受力条件最好，如采用钢筋混凝土结构，可节省材料；防渗水性能好，聚集沼气效果好。
9.1.4厌氧消化池的构造与设计
消化池的构造主要包括污泥的投配、排泥及溢流系统，沼气排出、收集与贮气设备，搅拌设备及加温设备等。
投配、排泥：
溢流系统：保持沼气室压力恒定。常用的形式有倒虹管式、大气压式和水封式等。
沼气的收集与贮气设备：
搅拌设备：使池内污泥温度与浓度均匀，防止污泥分层或形成浮渣层，缓冲池内碱度，从而提高污泥分解速度。主要有泵加水射器搅拌、联合搅拌法和沼气搅拌。
加温设备：加温的目的是维持消化池的消化温度（中温或高温），使消化能有效地进行。加温的方法有用热水或蒸汽直接通入消化池或通入设在消化池内的盘管进行间接加温。
消化池的容积计算：为了防止检修时全部污泥停止厌气处理，消化池数量应两座或两座以上。
消化池的有效容积V=Sv/S
式中：Sv——新鲜污泥中挥发性有机物重量，kg/d；
S——挥发性有机物负荷，中温消化用0.6~1.5kg/（m3.d），高温消化用2.0~2.8 kg/（m3.d）；
V——消化池的有效容积，m3。
9.1.5厌氧消化的应用
两级厌氧消化，根据消化过程沼气产生的规律进行设计。目的是节省污泥加温与搅拌所需的能量。P367例题8-7
两相厌氧消化，根据消化机理进行设计。目的是使各相消化池具有更适合于消化过程三个阶段各自的菌种群生长繁殖的环境。
9.1.6消化池的运行与管理
消化污泥的培养与驯化：逐步培养法、一次培养法。
正常运行的化验指标：
正常运行的控制参数：新鲜污泥投配率、消化温度、搅拌时间、排泥效果和沼气气压等。
消化池发生异常现象时的管理：表现在产气量下降，上清液水质恶化等。

9.2好氧消化
9.2.1好氧消化的机理
利用微生物的内源呼吸作用分解有机物。
9.2.2好氧消化池的构造
9.2.3设计参数
水力停留时间（20℃下），剩余活性污泥10~15d；剩余活性污泥+初沉污泥15~25d。
污泥浓度，为达到消化池内的充分混合和必要的溶解氧浓度，限制浓缩污泥浓度在2%~3%。浓缩池的固体负荷不应超过24~49 kg/（m2.d）。消化池的挥发性固体负荷1.6~4.8 kgVSS/（m3.d）。
污泥温度，好氧消化为放热反应，池内温度稍高于入池污泥温度，大致为20~25℃。当温度低于20℃时，水力停留时间将大为延长，PH值随之下降。
需氧量，分解污泥中有机物的需氧量约为2kgO2/kgVSS，为保持混合液1~2mg/L的氧浓度，充气量按15~20L/min.m3MLSS和20~40L/min.m3池容计算。扩散装置采用大气泡曝气器，氧转移率5%~8%。
池型和池数，采用分格式矩形池或圆形池。池数不少于两座。矩形池有效水深3~5m，
