IP等级测试.doc

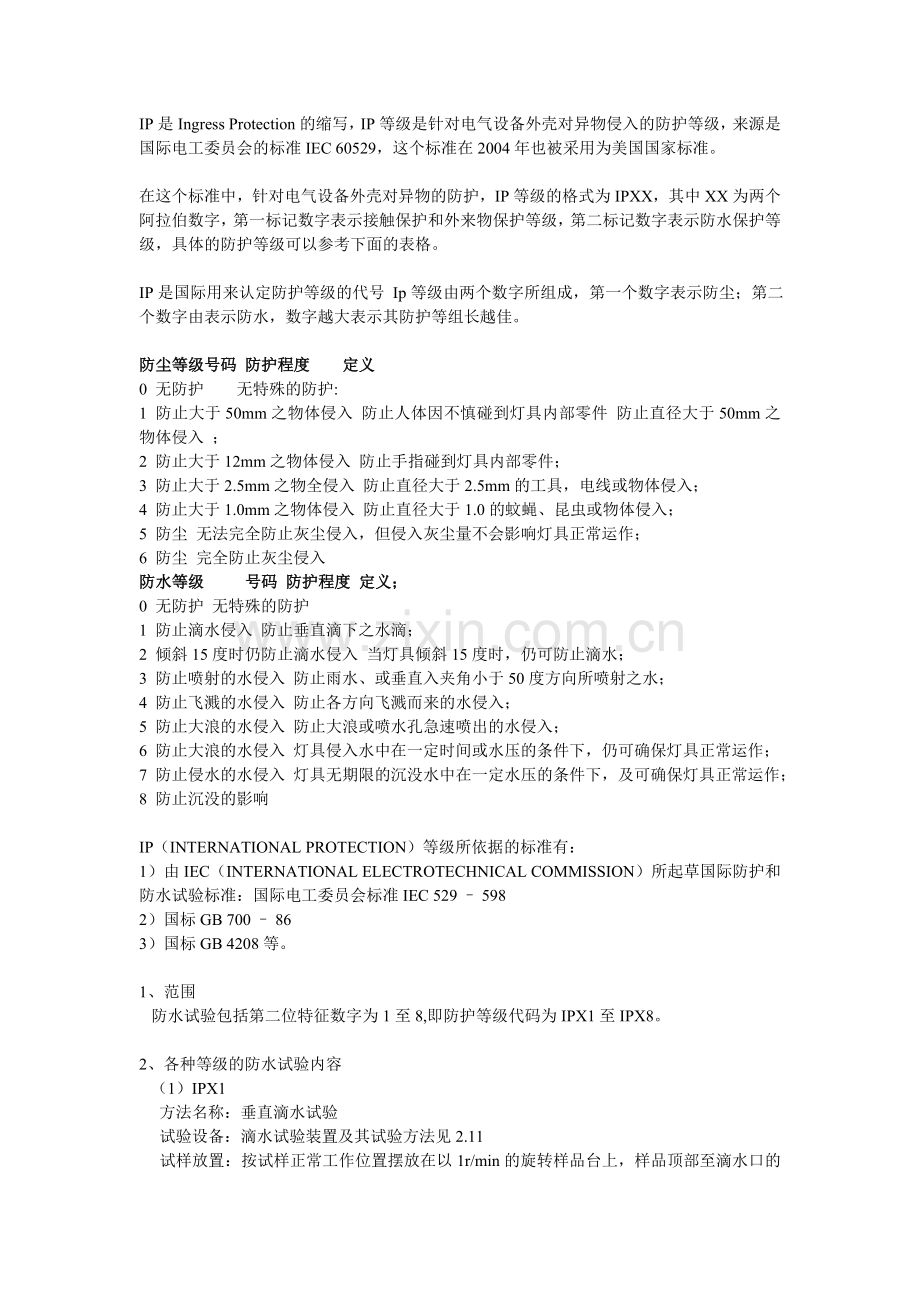

IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。 　　

在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，具体的防护等级可以参考下面的表格。 　　

IP是国际用来认定防护等级的代号 Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字由表示防水，数字越大表示其防护等组长越佳。

防尘等级号码 防护程度 定义
0 无防护 无特殊的防护:
1 防止大于50mm之物体侵入 防止人体因不慎碰到灯具内部零件 防止直径大于50mm之物体侵入 ；
2 防止大于12mm之物体侵入 防止手指碰到灯具内部零件；
3 防止大于2.5mm之物全侵入 防止直径大于2.5mm的工具，电线或物体侵入；
4 防止大于1.0mm之物体侵入 防止直径大于1.0的蚊蝇、昆虫或物体侵入；
5 防尘 无法完全防止灰尘侵入，但侵入灰尘量不会影响灯具正常运作；
6 防尘 完全防止灰尘侵入 　　
防水等级 　　号码 防护程度 定义；
0 无防护 无特殊的防护
1 防止滴水侵入 防止垂直滴下之水滴；
2 倾斜15度时仍防止滴水侵入 当灯具倾斜15度时，仍可防止滴水；
3 防止喷射的水侵入 防止雨水、或垂直入夹角小于50度方向所喷射之水；
4 防止飞溅的水侵入 防止各方向飞溅而来的水侵入；
5 防止大浪的水侵入 防止大浪或喷水孔急速喷出的水侵入；
6 防止大浪的水侵入 灯具侵入水中在一定时间或水压的条件下，仍可确保灯具正常运作；
7 防止侵水的水侵入 灯具无期限的沉没水中在一定水压的条件下，及可确保灯具正常运作；
8 防止沉没的影响

IP（INTERNATIONAL PROTECTION）等级所依据的标准有：
1）由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草国际防护和防水试验标准：国际电工委员会标准IEC 529 – 598
2）国标GB 700 – 86
3）国标GB 4208等。

1、范围
  防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。

2、各种等级的防水试验内容
  （1）IPX1
    方法名称：垂直滴水试验
    试验设备：滴水试验装置及其试验方法见2.11

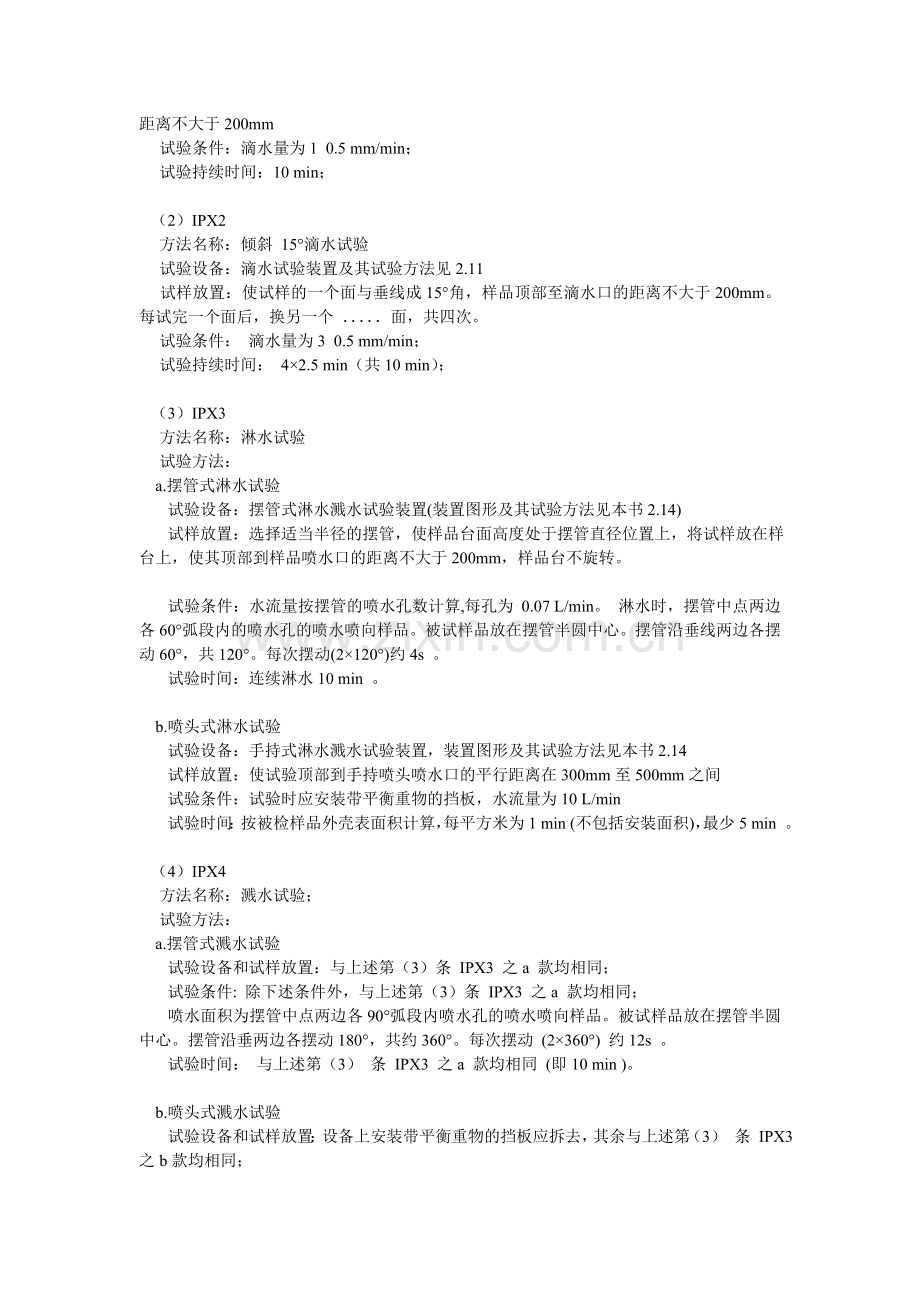

    试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm
    试验条件：滴水量为1  0.5 mm/min；
    试验持续时间：10 min；

  （2）IPX2
    方法名称：倾斜 15°滴水试验
    试验设备：滴水试验装置及其试验方法见2.11
    试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。每试完一个面后，换另一个 ．．．．．面，共四次。
    试验条件： 滴水量为3  0.5 mm/min；
    试验持续时间： 4×2.5 min（共10 min）；

  （3）IPX3
    方法名称：淋水试验
    试验方法：
    a.摆管式淋水试验
      试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)
      试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。

      试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。 淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动60°，共120°。每次摆动(2×120°)约4s 。
      试验时间：连续淋水10 min 。

    b.喷头式淋水试验
      试验设备：手持式淋水溅水试验装置，装置图形及其试验方法见本书2.14
      试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间
      试验条件：试验时应安装带平衡重物的挡板，水流量为10 L/min
      试验时间：按被检样品外壳表面积计算，每平方米为1 min (不包括安装面积)，最少5 min 。

  （4）IPX4
    方法名称：溅水试验；
    试验方法：
    a.摆管式溅水试验
      试验设备和试样放置：与上述第（3）条 IPX3 之a 款均相同；
      试验条件: 除下述条件外，与上述第（3）条 IPX3 之a 款均相同；
      喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂两边各摆动180°，共约360°。每次摆动 (2×360°) 约12s 。
      试验时间： 与上述第（3） 条 IPX3 之a 款均相同 (即10 min )。

    b.喷头式溅水试验
      试验设备和试样放置：设备上安装带平衡重物的挡板应拆去，其余与上述第（3） 条 IPX3 之b款均相同；
      试验条件：除下述条件外，与上述第（3）条 IPX3 之b款均相同；
      试验时间：与上述第（3）条 IPX3 之b款均相同， 即按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少5min 。

  （5）IPX5
    方法名称：喷水试验
    试验设备：喷嘴的喷水口内径为6.3mm； 装置图形及其试验方法见本书2.14
    试验条件：使试验样品至喷水口相距为2.5~3m，水流量为12.5 L/min (750 L/h)；
    试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少3 min 。

  （6）IPX6
    方法名称：强烈喷水试验；
    试验设备：喷嘴的喷水口内径为12.5 mm； 装置图形及其试验方法见本书第2.14章；
    试验条件：使试验样品至喷水口相距为2.5～3m，水流量为100 L/min (6000 L/h)；
    试验时间：按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）最少3 min 。

  （7）IPX7
    方法名称：短时浸水试验；
    试验设备和试验条件：浸水箱。其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为 1m 。试样顶部到水面距离至少为0.15 m 。
    试验时间: 30 min 。

  （8）IPX8
    方法名称: 持续潜水试验；
    试验设备,试验条件和试验时间: 由供需（买卖）双方商定.其严酷程度应比IPX7高。
