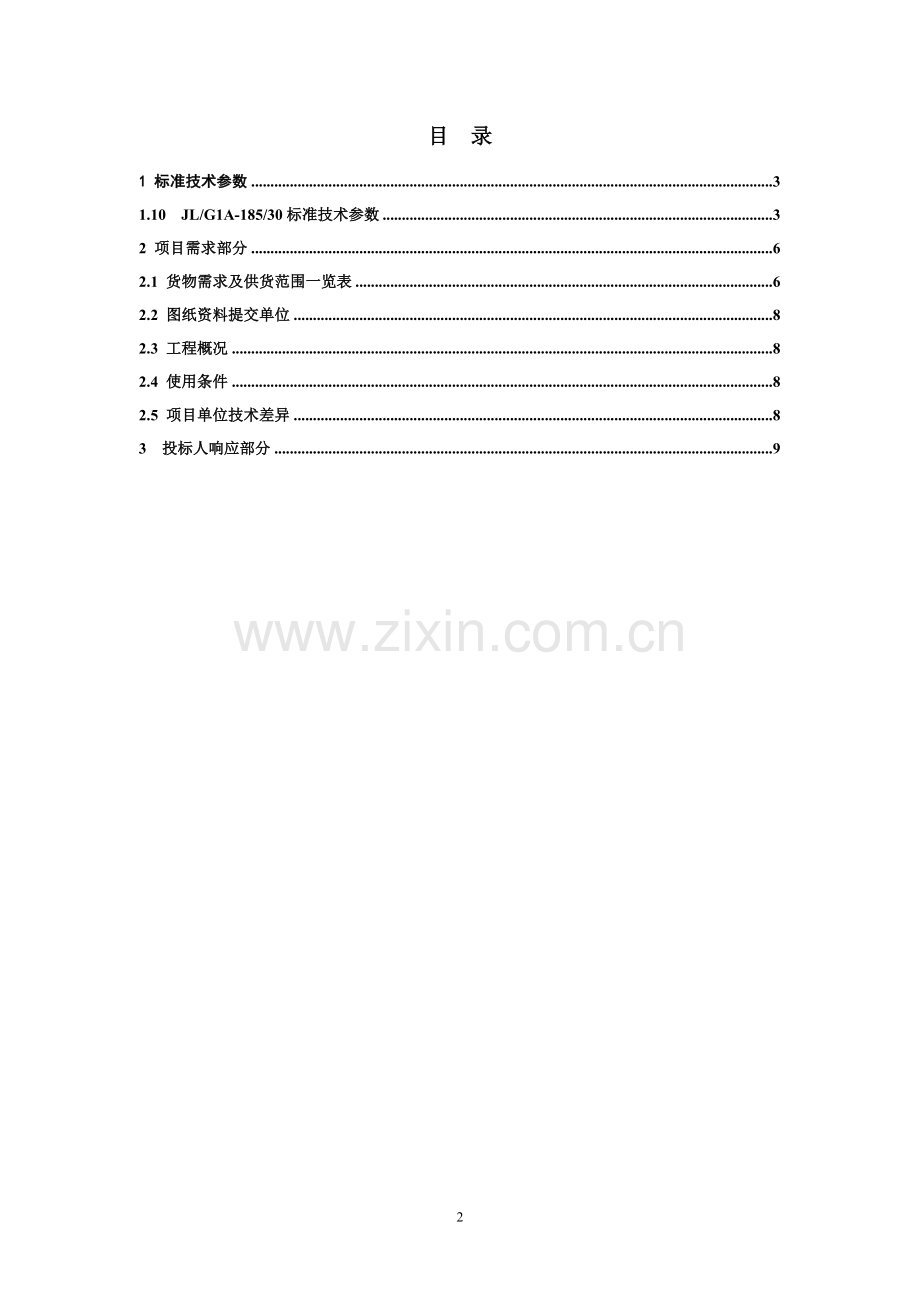

G1078平遥钢芯铝绞线(185)-技术规范.doc_第2页
第2页 / 共9页
点击查看更多>>
资源描述
(2010年版) 国家电网公司物资采购标准 (导、地线卷 钢芯铝绞线册) 晋中平遥2010年农网10kV及以下升级工程 钢芯铝绞线 专用技术规范 (编号:1402001-0000-01) 设计单位:晋中电力设计院 2010年11月 目 录 1 标准技术参数 3 1.10 JL/G1A-185/30标准技术参数 3 2 项目需求部分 6 2.1 货物需求及供货范围一览表 6 2.2 图纸资料提交单位 8 2.3 工程概况 8 2.4 使用条件 8 2.5 项目单位技术差异 8 3 投标人响应部分 9 1 标准技术参数 投标人应仔细阅读“表2.5 货物需求及供货范围一览表”,并认真逐项填写所招标规格的钢芯铝绞线技术参数响应表中“投标人保证值”,不能以“响应”两字代替,不允许改动标准参数值。如有偏差,请填写技术偏差表。 1.10 JL/G1A-185/30标准技术参数 表1.10-1 钢芯铝绞线技术参数表 项 目 单位 招标人要求值 投标人保证值 制造厂(商) 原产地 产品型号规格 JL/G1A,185/30 外观及表面质量 绞线表面不应有肉眼可见的缺陷,如明显的压痕、划痕等,并不得有与良好商品不相称的任何缺陷。 (投标人提供) 结 构 铝单线 股数/直径 根/mm 30/3.60 (投标人提供) 镀锌钢线 股数/直径 根/mm 7/2.40 (投标人提供) 计算截面积 合计 mm2 275.96 (投标人提供) 铝 mm2 244.29 (投标人提供) 钢 mm2 31.67 (投标人提供) 外径 mm 21.60 (投标人提供) 单位长度质量 kg/km 920.7 (投标人提供) 20℃时直流电阻 Ω/km ≤0.1181 (投标人提供) 额定抗拉力 kN ≥75.19 (投标人提供) 弹性模量 GPa 73.0 (投标人提供) 线膨胀系数 1/℃ 19.6×10-6 (投标人提供) 节径比 钢芯6根层 / 16~26 (投标人提供) 铝线内层 / 10~16 (投标人提供) 铝线邻外层 / / (投标人提供) 铝线外层 / 10~12 (投标人提供) 对于有多层的绞线 / 任何层的节径比应不大于紧邻内层的节径比 (投标人提供) 绞向 外 层 / 右向 (投标人提供) 其它层 / 相邻层绞向应相反 (投标人提供) 每盘线长 m 2500 (投标人提供) 线长偏差 正 % 0.5 (投标人提供) 负 % 0 (投标人提供) 每盘绞线净重 kg / (投标人提供) 每盘绞线毛重 kg / (投标人提供) 蠕变特性 试验张力 25% RTS 40% RTS 25% RTS 40% RTS 10年蠕变量 % 20年蠕变量 % 钢芯无接头,外层铝线不允许有接头,其它层应满足GB/T 1179-2008的要求,接头采用冷压焊接,强度不低于130MPa。 表1.10-2 铝单线技术参数表 项 目 单位 招标人要求值 投标人保证值 制造厂(商) 原产地 外观及表面质量 表面应光洁,并不得有与良好的商品不相称的任何缺陷。 (投标人提供) 直径 mm 3.60 (投标人提供) 直径允许偏差 正 mm 0.036 (投标人提供) 负 mm 0.036 (投标人提供) 20℃时直流电阻率 nΩ·m ≤28.264 (投标人提供) 抗拉强度 绞 前 MPa ≥160 (投标人提供) 绞 后 MPa ≥152 (投标人提供) 接头抗拉强度(冷压焊) MPa ≥130 (投标人提供) 计算截面积 mm2 10.179 (投标人提供) 单位长度质量 kg/km 27.514 (投标人提供) 卷绕 / 1d卷绕8圈,退6圈,重新紧密卷绕,铝线不得断裂。 (投标人提供) 表1.10-3 镀锌钢线技术参数表 项 目 单位 招标人要求值 投标人保证值 制造厂(商) 原产地 外观及表面质量 镀锌钢线应较光洁,并且不应有与良好的商品不相称的所有缺陷。 (投标人提供) 直径 mm 2.40 (投标人提供) 直径允许偏差 正 mm 0.04 (投标人提供) 负 mm 0.04 (投标人提供) 抗拉强度 绞 前 MPa ≥1310 (投标人提供) 绞 后 MPa ≥1245 (投标人提供) 1%伸长应力 MPa ≥1140 (投标人提供) 伸长率(标距250mm) % ≥3.0 (投标人提供) 扭转(L=100d) 次/360º ≥16 (投标人提供) 镀锌层质量 g/m2 ≥230 (投标人提供) 卷绕试验 d/8圈 1倍钢丝直径紧密卷绕8圈,镀锌钢线应不断裂。 (投标人提供) 镀锌层附着性 d/8圈 4倍钢丝直径紧密卷绕8圈,镀锌层应牢固的附着在钢线上而不开裂,或用手指摩擦锌层不会产生脱落的起皮。 (投标人提供) 镀锌层连续性 / 用肉眼观察镀锌层应没有孔隙,镀锌层应较光洁、厚度均匀,并与良好的商品实践相一致。 (投标人提供) 计算截面积 mm2 4.524 (投标人提供) 单位长度质量 kg/km 35.197 (投标人提供) 9 2 项目需求部分 2.1 货物需求及供货范围一览表 货物需求及供货范围一览表见表2.1 表2.1货物需求及供货范围一览表 序号 工程名称 材料名称 单位 项目单位要求 投标人响应 规格 数量 技术参数 备注 规格 数量 技术参数 备注 1 钢芯铝绞线 吨 JL/G1A-50/30-12/7 / / / 2 钢芯铝绞线 吨 JL/G1A-70/40-12/7 / / / 3 钢芯铝绞线 吨 JL/G1A-95/55-12/7 / / / 4 钢芯铝绞线 吨 JL/G1A-120/20-26/7 / / / 5 钢芯铝绞线 吨 JL/G1A-120/25-7/7 / / / 6 钢芯铝绞线 吨 JL/G1A-150/20-24/7 / / / 7 钢芯铝绞线 吨 JL/G1A-150/35-30/7 / / / 8 钢芯铝绞线 吨 JL/G1A-185/30-26/7 3.564 见1.10 导线 9 钢芯铝绞线 吨 JL/G1A-185/45-30/7 / / / 10 钢芯铝绞线 吨 JL/G1A-240/30-24/7 / / / 11 钢芯铝绞线 吨 JL/G1A-240/40-26/7 / / / 12 钢芯铝绞线 吨 JL/G1A-300/25-48/7 / / / 13 钢芯铝绞线 吨 JL/G1A-300/40-24/7 / / / 14 钢芯铝绞线 吨 JL/G1A-300/50-26/7 / / / 15 钢芯铝绞线 吨 JL/G1A-400/35-48/7 / / / 16 钢芯铝绞线 吨 JL/G1A-400/50-54/7 / / / 17 钢芯铝绞线 吨 JL/G1A-400/65-26/7 / / / 18 钢芯铝绞线 吨 JL/G1A-500/45-48/7 / / / 19 钢芯铝绞线 吨 JL/G1A-500/65-54/7 / / / 20 钢芯铝绞线 吨 JL/G1A-630/45-45/7 / / / 21 钢芯铝绞线 吨 JL/G1A-630/55-48/7 / / / 22 钢芯铝绞线 吨 JL/G1A-720/50-45/7 / / / 23 钢芯铝绞线 吨 JL/G2A-720/90-54/19 / / / 24 钢芯铝绞线 吨 JL/G1A-800/55-45/7 / / / 25 钢芯铝绞线 吨 JL/G3A-900/40-72/7 / / / 26 钢芯铝绞线 吨 JL/G2A-900/75-84/7 / / /  注: (1)项目单位在表中“工程名称”栏填写使用所采购钢芯铝绞线的工程项目名称。 (2)在“项目单位要求”部分填写所采购钢芯铝绞线的“数量”和“技术参数”,并在备注栏注明所采购钢芯铝绞线是用于地线还是导线;在其它规格钢芯铝绞线的相应部分填写“/”。 2.2 图纸资料提交单位 卖方向买方提供的图纸、说明书、试验报告等技术资料的交付时间、数量及交付单位见表2.2。 表2.2技术资料交付明细 序号 项 目 提交份数 接收单位 交付时间 1 图纸类 晋中供电分公司 2011年5月25日 1.1 产品结构图 6 1.2 线盘图 6 1.3 线盘包装图 6 1.4 线盘起吊尺寸图 6 2 参数表及说明书 2.1 单丝的技术参数表及说明书 6 2.2 绞线的技术参数表及说明书 6 3 型式试验报告及出厂试验报告 3.1 单线及绞线检验报告 6 3.2 根据导、地线的不同要求提供不同的型式试验报告 6 2.3 工程概况 本工程项目单位:山西省电力公司晋中供电分公司 。 本工程设计单位:晋中电力设计院 。 2.4 使用条件 表2.4境条件 序号 项 目 内 容 1 海拔高度(m) 800 2 环境温度(℃) +40~-30 3 日照(W/cm2) 4 覆冰厚度(mm) 10 5 最大风速(m/s) 30 2.5 项目单位技术差异 项目单位原则上不能改动专用部分固化的参数,根据工程实际情况,使用条件及相关技术参数如有差异,应逐项在“技术差异表” 中列出。 项目单位对技术规范“通用部分”的补充和修改,填写“技术规范通用部分条款变更表”。 表2.5目单位技术差异表(项目单位填写) 序号 项 目 标准参数值 项目单位要求值 投标人保证值 1 2 …… 序号 项 目 变更条款页码、款号 原表述 变更后表述 …… 3 投标人响应部分 投标人应认真逐项填写“标准技术参数表”、“技术差异表”和“技术规范通用部分条款变更表”中的要求。如有与本技术规范书要求不一致的地方,应逐项在“技术偏差表” 中列出,必要时应提供相应的试验报告。 表3.0 技术偏差表 序号 项 目 对应条款编号 技术规范书要求 偏 差 备注 1 2 3 4
