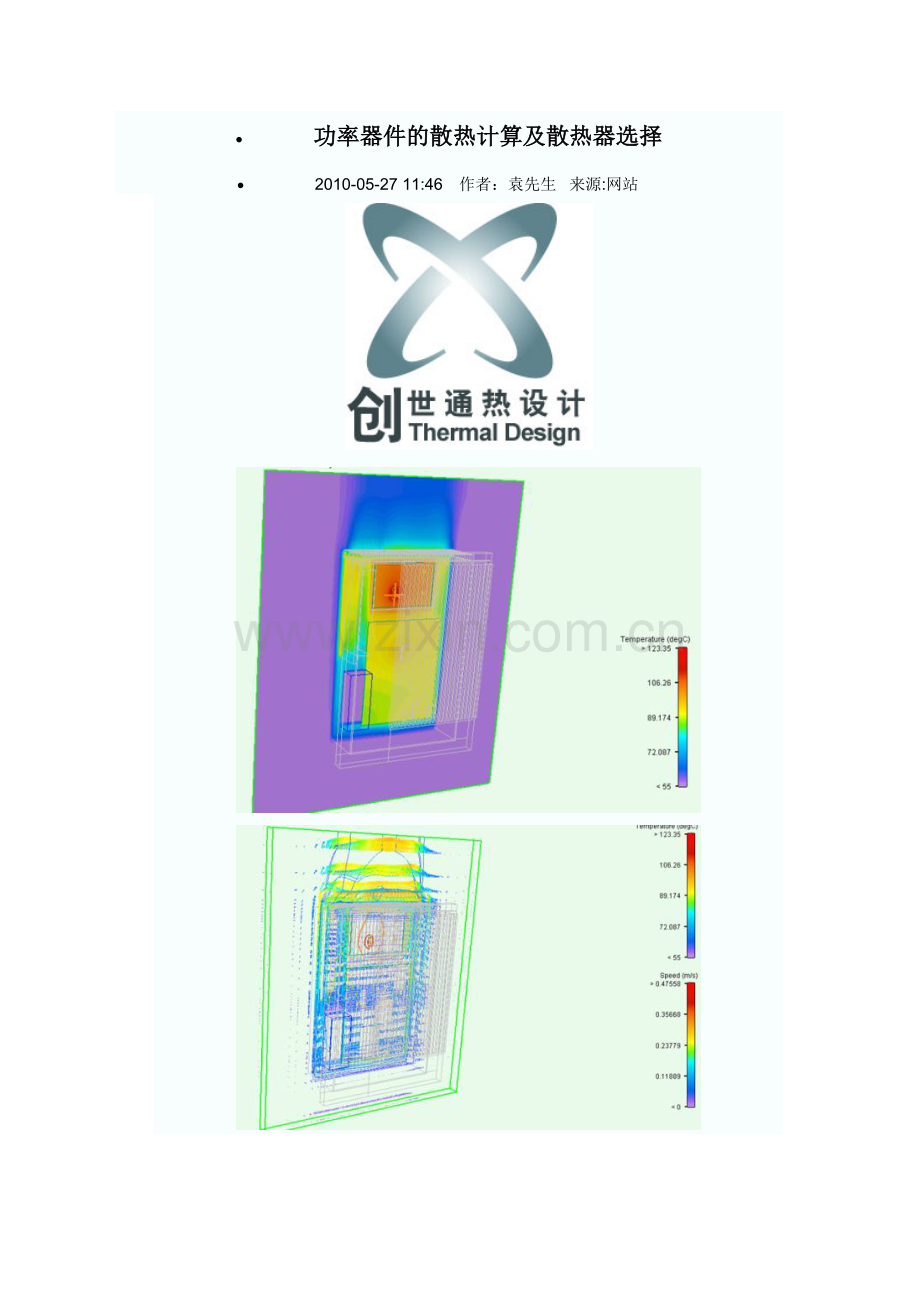

· 功率器件的散热计算及散热器选择
· 2010-05-27 11:46　作者：袁先生  来源:网站

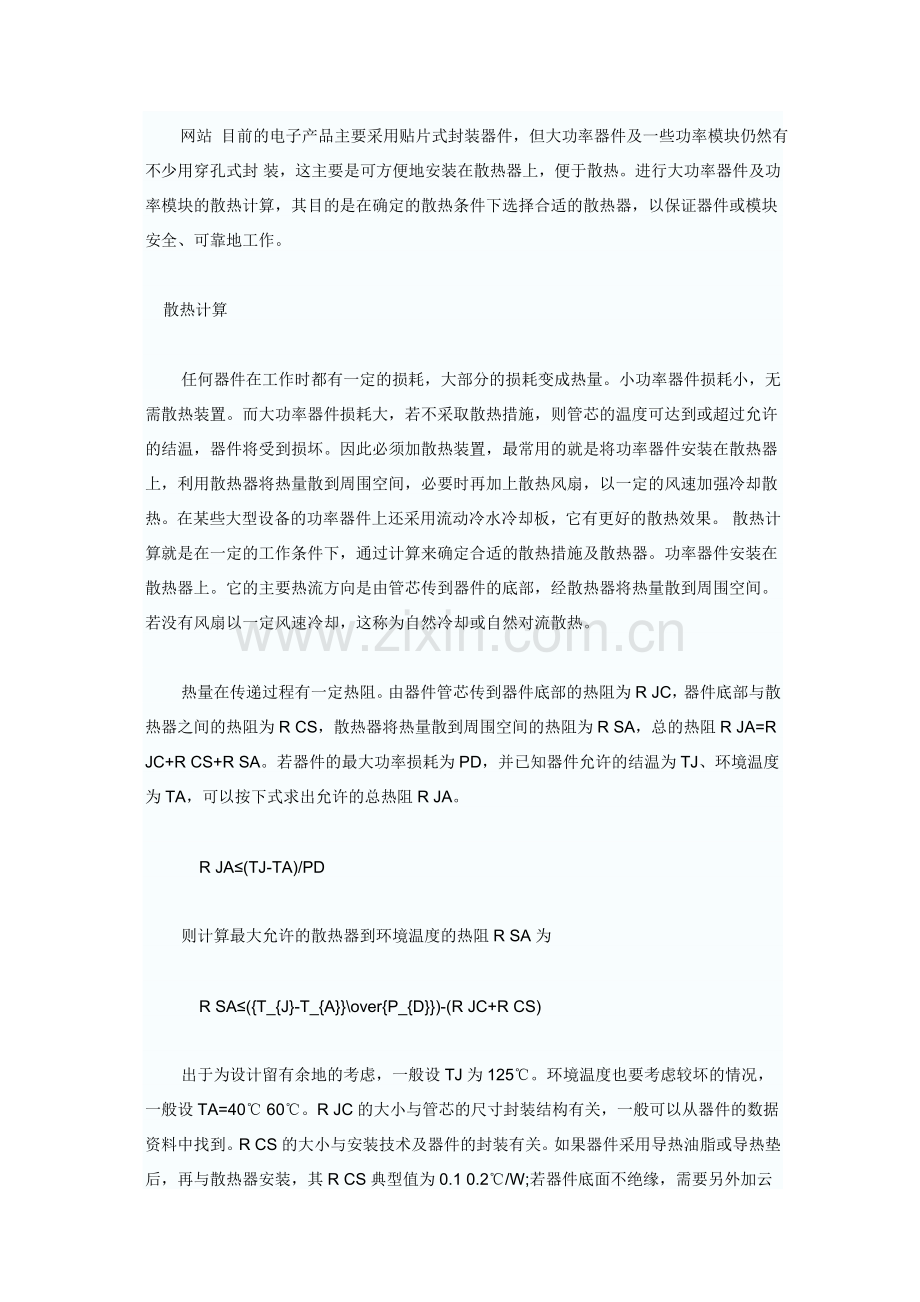

       网站 目前的电子产品主要采用贴片式封装器件，但大功率器件及一些功率模块仍然有不少用穿孔式封 装，这主要是可方便地安装在散热器上，便于散热。进行大功率器件及功率模块的散热计算，其目的是在确定的散热条件下选择合适的散热器，以保证器件或模块安全、可靠地工作。

    散热计算

        任何器件在工作时都有一定的损耗，大部分的损耗变成热量。小功率器件损耗小，无需散热装置。而大功率器件损耗大，若不采取散热措施，则管芯的温度可达到或超过允许的结温，器件将受到损坏。因此必须加散热装置，最常用的就是将功率器件安装在散热器上，利用散热器将热量散到周围空间，必要时再加上散热风扇，以一定的风速加强冷却散热。在某些大型设备的功率器件上还采用流动冷水冷却板，它有更好的散热效果。 散热计算就是在一定的工作条件下，通过计算来确定合适的散热措施及散热器。功率器件安装在散热器上。它的主要热流方向是由管芯传到器件的底部，经散热器将热量散到周围空间。若没有风扇以一定风速冷却，这称为自然冷却或自然对流散热。

        热量在传递过程有一定热阻。由器件管芯传到器件底部的热阻为R JC，器件底部与散热器之间的热阻为R CS，散热器将热量散到周围空间的热阻为R SA，总的热阻R JA=R JC+R CS+R SA。若器件的最大功率损耗为PD，并已知器件允许的结温为TJ、环境温度为TA，可以按下式求出允许的总热阻R JA。

            R JA≤(TJ-TA)/PD

        则计算最大允许的散热器到环境温度的热阻R SA为

            R SA≤({T_{J}-T_{A}}\over{P_{D}})-(R JC+R CS)

        出于为设计留有余地的考虑，一般设TJ为125℃。环境温度也要考虑较坏的情况，一般设TA=40℃ 60℃。R JC的大小与管芯的尺寸封装结构有关，一般可以从器件的数据资料中找到。R CS的大小与安装技术及器件的封装有关。如果器件采用导热油脂或导热垫后，再与散热器安装，其R CS典型值为0.1 0.2℃/W;若器件底面不绝缘，需要另外加云母片绝缘，则其R CS可达1℃/W。PD为实际的最大损耗功率，可根据不同器件的工作条件计算而得。这样，R SA可以计算出来，根据计算的R SA值可选合适的散热器了。

    散热器简介

        小型散热器(或称散热片)由铝合金板料经冲压工艺及表面处理制成，而大型散热器由铝合金挤压形成型材，再经机械加工及表面处理制成。它们有各种形状及尺寸供不同器件安装及不同功耗的器件选用。散热器一般是标准件，也可提供型材，由用户根据要求切割成一定长度而制成非标准的散热器。 散热器的表面处理有电泳涂漆或黑色氧极化处理，其目的是提高散热效率及绝缘性能。在自然冷却下可提高10 15%，在通风冷却下可提高3%，电泳涂漆可耐压500 800V。

        散热器厂家对不同型号的散热器给出热阻值或给出有关曲线，并且给出在不同散热条件下的不同热阻值。

    计算实例

        一功率运算放大器PA02(APEX公司产品)作低频功放，其电路如图1所示。器件为8引脚TO-3金属外壳封装。器件工作条件如下:工作电压 VS为 18V;负载阻抗RL为4 ，工作频率直流条件下可到5kHz，环境温度设为40℃，采用自然冷却。

        查PA02器件资料可知:静态电流IQ典型值为27mA，最大值为40mA;器件的R JC(从管芯到外壳)典型值为2.4℃/W，最大值为2.6℃/W。

        器件的功耗为PD:

            PD=PDQ+PDOUT

        式中PDQ为器件内部电路的功耗，PDOUT为输出功率的功耗。PDQ=IQ(VS+|-VS|)，
             PDOUT=V^{2}_{S}/4RL，代入上式

            PD=IQ(VS+|-VS|)+V^{2}_{S}/4RL

            =37mA(36V)+18V2/4 4

            =21.6W
