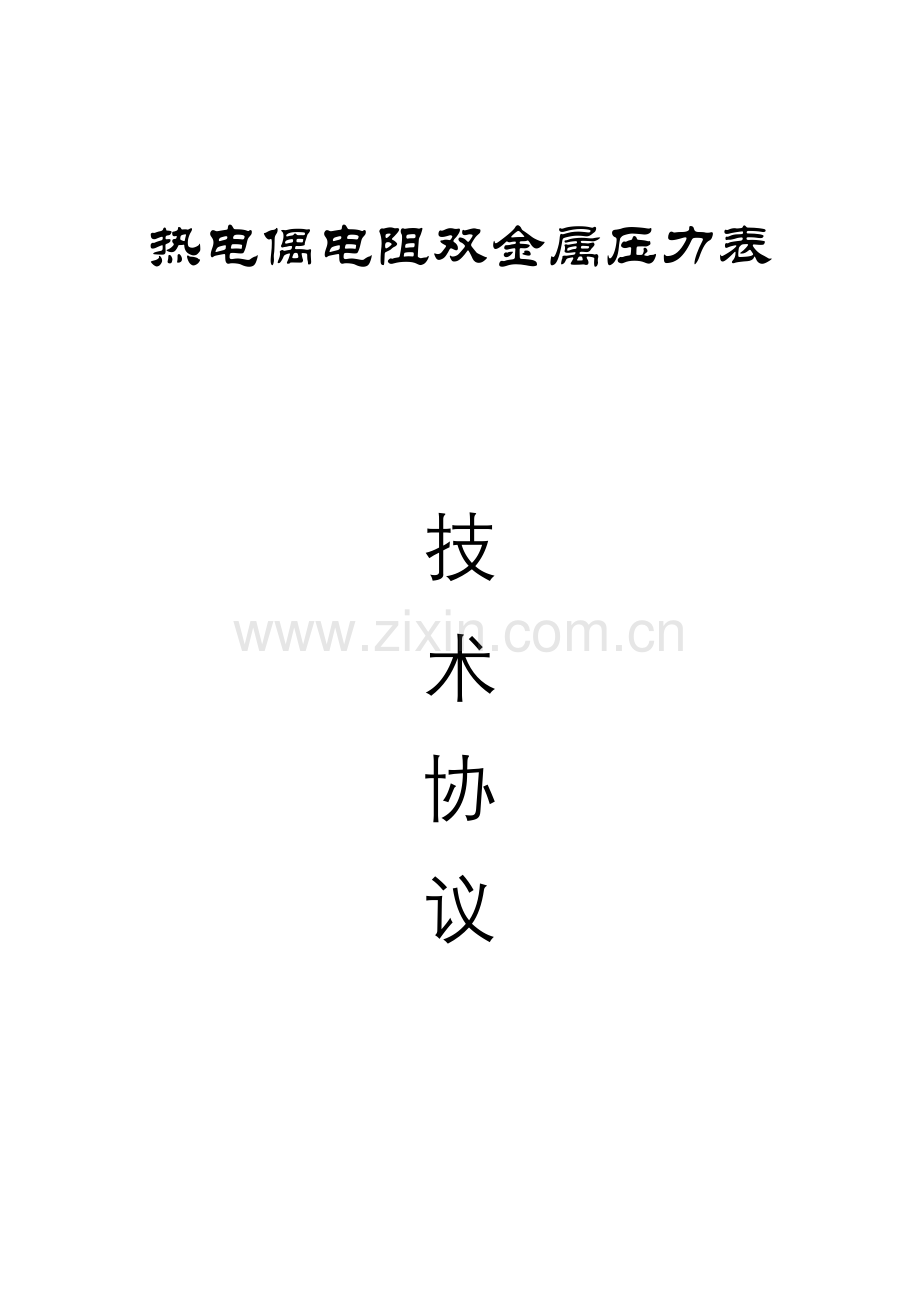

热电偶电阻双金属压力表

技
术
协
议

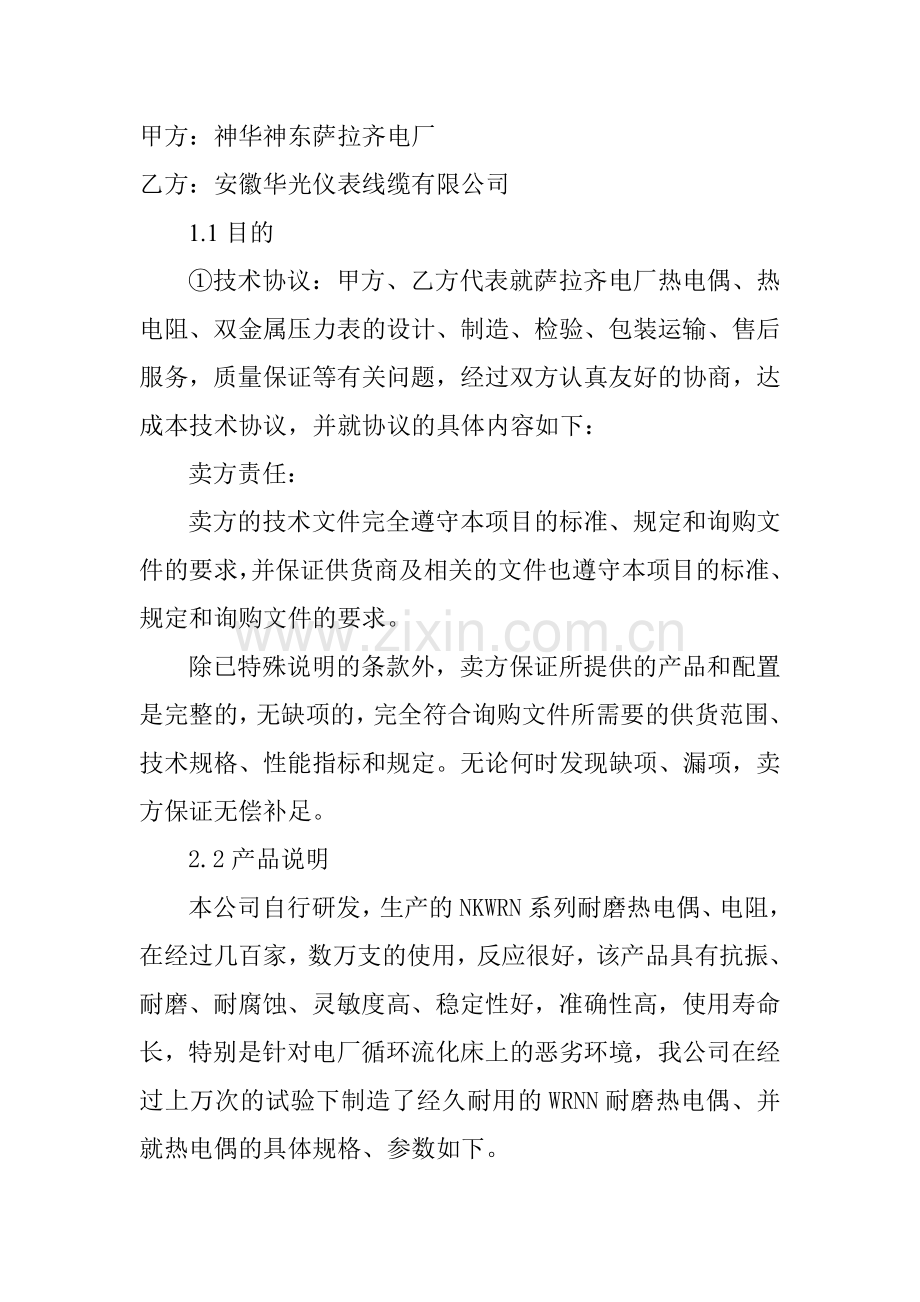

甲方：神华神东萨拉齐电厂
乙方：安徽华光仪表线缆有限公司
1.1目的
①技术协议：甲方、乙方代表就萨拉齐电厂热电偶、热电阻、双金属压力表的设计、制造、检验、包装运输、售后服务，质量保证等有关问题，经过双方认真友好的协商，达成本技术协议，并就协议的具体内容如下：
卖方责任：
卖方的技术文件完全遵守本项目的标准、规定和询购文件的要求，并保证供货商及相关的文件也遵守本项目的标准、规定和询购文件的要求。
除已特殊说明的条款外，卖方保证所提供的产品和配置是完整的，无缺项的，完全符合询购文件所需要的供货范围、技术规格、性能指标和规定。无论何时发现缺项、漏项，卖方保证无偿补足。
2.2产品说明
本公司自行研发，生产的NKWRN系列耐磨热电偶、电阻，在经过几百家，数万支的使用，反应很好，该产品具有抗振、耐磨、耐腐蚀、灵敏度高、稳定性好，准确性高，使用寿命长，特别是针对电厂循环流化床上的恶劣环境，我公司在经过上万次的试验下制造了经久耐用的WRNN耐磨热电偶、并就热电偶的具体规格、参数如下。
主要技术参数
电气出口：M20×1.5，NPT1/2
耐磨头硬度：HRC62-65
防护等级：IP65
保护管材质为1Cr18Ni9Ti，其余材质根据协议订货。
分度号
测量范围℃
公称压力
热响应时间（T0.5）
规格
d
L×1
K
0-1100
≤10Mpa
≤180s
21
L=900
PT100
-200-500
25
L=600
Pt100
-200-500
28
L=400
2.3本公司郑重承诺，在循环流化库上使用的耐磨热电偶、保证其在正常使用情况下期限是10个月到1年，如发现在使用中达不到期限的无条件给予更换。
2.4铠装热电偶，热电阻的主要技术要求参数。
铠装偶在环境温度为15-35℃，相对湿度不大于80%，电极与外套管之间的绝缘电阻相应不小于1000MΏ.m。
即1m长的铠装偶绝缘电阻为1000MΏ。
分度号
置于试验温场中的长度mm
试验温度℃
升高温度下的绝缘电阻MΏ
K.N.E．J
300
500+15
≥5
T
300
300+10
≥500
2.5双金属温度计技术特点、型号说明
1、WSSF-481/WTG-PF
双金属温度计，表盘直径￠100mm，法兰式锥形整体钻孔套管
W：温度测量仪表
S：金属膨胀式温度计
S：感温元件热金属片
F：防腐
4：100（表盘直径￠100mm）
8：万向型
I：表示可动外螺纹
W：抽芯式
WTG-PF：法兰式锥形整体钻孔套管
2.6技术说明
双金属温度计
主要参数
WSSF-481W/WTG-PF精度：+1.5级，结构形式：万向型，刻度盘为白底黑字；外壳材质：304SS，防护等级：IP65：过程连接：M27×2；结构形式：锥形整体钻孔套管，套管材质：316SS，附件加工为数控车床精密制造。
2.7、技术规格
双金属温度计类型：结构形式为转向式结构。刻度盘直径为100mmm。我厂根据双金属温度计规格书的工艺条件提供适用形式和材质的双金属温度计及附件，能充分满足双金属温度计规格书的规格要求，我厂特别注意用于高压工艺条件及腐蚀介质条件双金属温度及外保护套的选择。双金属温度计刻采用直读式。
双金属温度计的压力等级：双金属温度计均带外保护套。双金属温度计外保护套的设计符合ASME PTC19.3TW的要求，压力等级符合双金属温度计规格书及工艺管道等级表。
