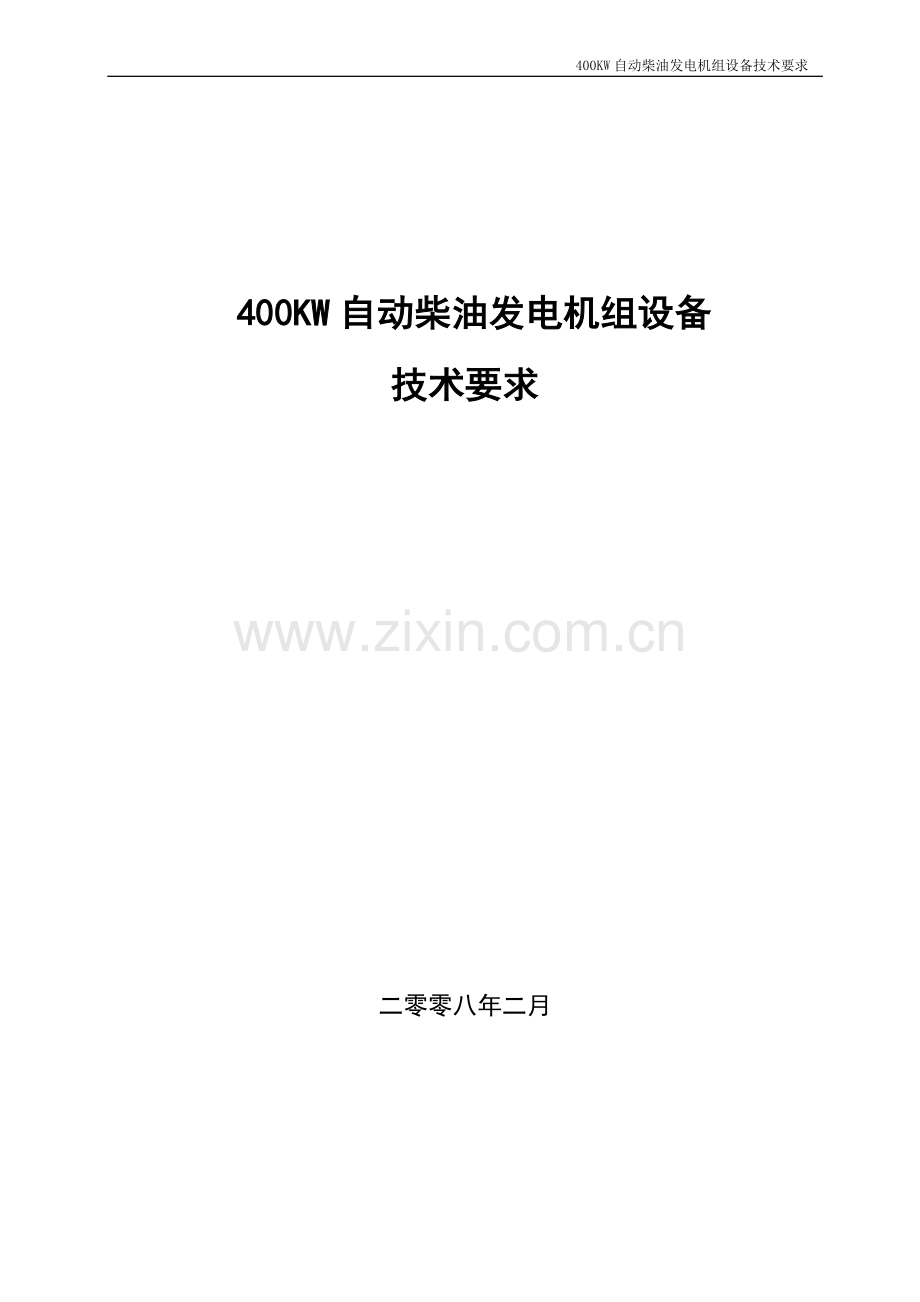

400KW自动柴油发电机组设备技术要求

400KW自动柴油发电机组设备
技术要求

二零零八年二月

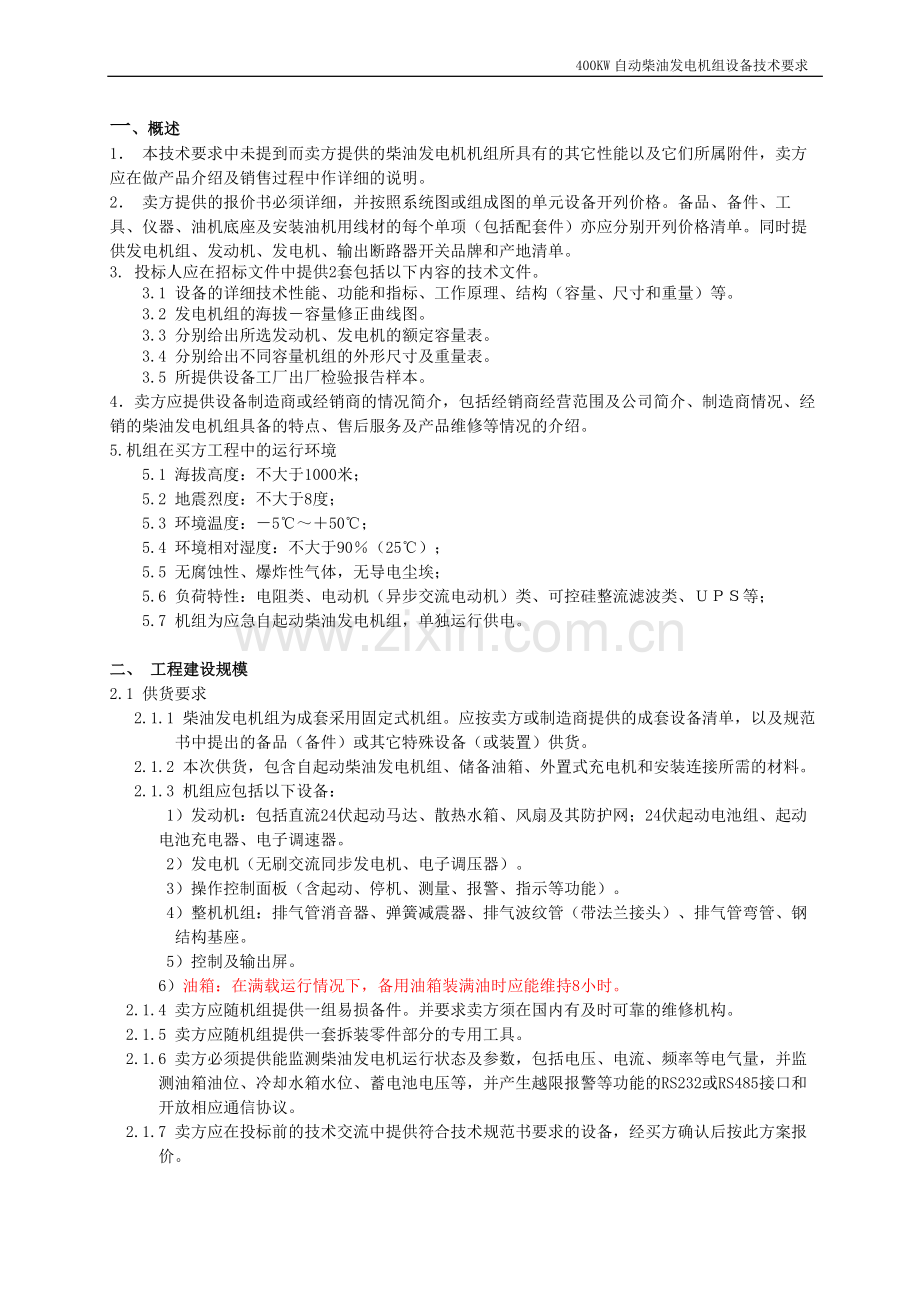

一、概述
1． 本技术要求中未提到而卖方提供的柴油发电机机组所具有的其它性能以及它们所属附件，卖方应在做产品介绍及销售过程中作详细的说明。
2． 卖方提供的报价书必须详细，并按照系统图或组成图的单元设备开列价格。备品、备件、工具、仪器、油机底座及安装油机用线材的每个单项（包括配套件）亦应分别开列价格清单。同时提供发电机组、发动机、发电机、输出断路器开关品牌和产地清单。
3. 投标人应在招标文件中提供2套包括以下内容的技术文件。
3.1 设备的详细技术性能、功能和指标、工作原理、结构（容量、尺寸和重量）等。
3.2 发电机组的海拔－容量修正曲线图。
3.3 分别给出所选发动机、发电机的额定容量表。
3.4 分别给出不同容量机组的外形尺寸及重量表。
3.5 所提供设备工厂出厂检验报告样本。
4．卖方应提供设备制造商或经销商的情况简介，包括经销商经营范围及公司简介、制造商情况、经销的柴油发电机组具备的特点、售后服务及产品维修等情况的介绍。
5.机组在买方工程中的运行环境
5.1 海拔高度：不大于1000米；
5.2 地震烈度：不大于8度；
5.3 环境温度：－5℃～＋50℃；
5.4 环境相对湿度：不大于90％（25℃）；
5.5 无腐蚀性、爆炸性气体，无导电尘埃；
5.6 负荷特性：电阻类、电动机（异步交流电动机）类、可控硅整流滤波类、ＵＰＳ等；
5.7 机组为应急自起动柴油发电机组，单独运行供电。

二、 工程建设规模
2.1 供货要求
2.1.1 柴油发电机组为成套采用固定式机组。应按卖方或制造商提供的成套设备清单，以及规范书中提出的备品（备件）或其它特殊设备（或装置）供货。
2.1.2 本次供货，包含自起动柴油发电机组、储备油箱、外置式充电机和安装连接所需的材料。
2.1.3 机组应包括以下设备：
1）发动机：包括直流24伏起动马达、散热水箱、风扇及其防护网；24伏起动电池组、起动电池充电器、电子调速器。
2）发电机（无刷交流同步发电机、电子调压器）。
3）操作控制面板（含起动、停机、测量、报警、指示等功能）。
4）整机机组：排气管消音器、弹簧减震器、排气波纹管（带法兰接头）、排气管弯管、钢结构基座。
5）控制及输出屏。
6）油箱：在满载运行情况下，备用油箱装满油时应能维持8小时。
2.1.4 卖方应随机组提供一组易损备件。并要求卖方须在国内有及时可靠的维修机构。
2.1.5 卖方应随机组提供一套拆装零件部分的专用工具。
2.1.6 卖方必须提供能监测柴油发电机运行状态及参数，包括电压、电流、频率等电气量，并监测油箱油位、冷却水箱水位、蓄电池电压等，并产生越限报警等功能的RS232或RS485接口和开放相应通信协议。
2.1.7 卖方应在投标前的技术交流中提供符合技术规范书要求的设备，经买方确认后按此方案报价。
2.1.8卖方应提供各种关键设备的备品、备件的数量和价格。
2.1.9卖方应提供设备的安装材料、工具、测试仪表的型号、数量和价格。

三、技术性能要求
3.1 机组的电气性能指标
机组在95－100％额定电压时，应达到下列电气性能指标：
1）稳态电压调整率：≤±1％
２）稳态频率带：≤0.5％
３）瞬态电压调整率：＜±15％
４）瞬态频率偏差：≤+10％ （突减100%负载）
≤-7％ （突加50%负载）
5）电压稳定时间：3S
6）频率恢复时间：3S
3.2 机组额定输出
1）额定电压：400/230V 三相四线星形接法；
2）额定频率：50Hz
3）额定功率因数：滞后0.8
4）额定输出主用功率：400KW/500KVA（常行/主用功率）
5）空载时输出线电压波形畸变率≤5%。
3.3 机组在额定工况下，从冷态到热态的电压变化，应不超出额定电压的±2％。
3.4 空载电压调整范围为95-105％额定电压。
3.5 机组在空载额定电压时，线电压正弦性畸变率应不大于5％。
3.6 机组在满载时，噪音要求满足工业企业厂界噪声标准GB12349—93》噪声值的定义。
3.7 机组应采取良好的减振措施，满载运行时，其最大振幅不大于 0.5mm。
3.8 机组不得有漏水、漏油、漏气现象。
3.9 机组应能使用国产0＃轻柴油作为燃料及国产机油为润滑油。
3.10 机组的启动和停机
3.10.1．机组采用直流24伏电起动，机组起动电源和控制电源共用24伏蓄电池组；
3.10.2．机组可以手动起动亦可自动起动，机组应可手动加载亦可自动加载；
3.10.3．机组可以电键手动停车亦可自动停机；
3.10.4．机组应手动紧急停车和事故自动紧急停机。
3.11 机组应能在买方工程环境中，以额定功率连续正常运行。
3.12 机组的自动控制功能
3.12.1 自动维持运行环境温度要求应满足：+5——+50℃；温度≤5℃时具有隔离阀的水套水加热器（自动或人工装置）。
3.12.2 机组的自动启动供电和自动加载：市电故障(或缺相)、市电电压（单相或三相）超过额定电压的+15%～-20%，在10——30秒内能自启动机组并加载大于50%额定负载工作正常；若循环三次（两次启动间歇时间10—30秒）启动失败，以及机组运行发生低油压、高水温、高转速等故障告警（声光）应能自动关闭停止运行并启动指令传递给备用机组。
3.12.3 机组的自动控制带程序安全停机，市电恢复正常后10～600秒(可调)，负载将自动转换到市电，发电机将空载运行3～5分，然后自动冷却运行停机，切断油路；
3.12.4 机组带有自动/手动启动——冷却定时运行5分钟或0—30分钟可调——停机装置，机组运行人工优先自动；具有低油压、高水温、高转速、输出过压和欠压、过载、短路、缺相故障告警能断电保护和自动停机保护，同时能将启动指令传递给备用机组；
3.12.5 机组具备紧急停机操作保护开关按钮，且具有发动机油压、冷却水温度、发动机转速、系统直流电压、发动机运转累计时间、发电机交流电压、发电机交流电流和发电机频率监视功能，并提供RS232和485接口。
3.12.6 机组的自动启动成功率≥99%
3.13 机组的自保护功能
3.13.1．柴油发动机发生故障（如冷却水温过高、机温过高、机油压力过低、过负荷、起动失败、超速等）应立即停机，并发出声、光告警。
3.13.2．发电机在过电流、供电母线短路、断相、电压过高、失压及逆功率时应自动跳闸，并发出声光报警信号。
3.14 机组的可靠性：机组在10年内使用时间或累计运行时间不超过大修期内，平均故障间隔时间ＭＴＢＦ不低于2000小时。
3.15 机组在额定工况下的燃油消耗率，应不大于120公升/小时。
3.16 机组应设有良好的专用减震装置，应按工程耐地震的要求，满足基本烈度的需要。
3.17 机座应配有便于与地线相连的装置，机组与机座应有可靠的连接（接地）。
3.18 机组应具有输出主要告警的功能干接点，输出干接点包括：a、超速，b、机油压过低，c、电池电压过低，d、冷却水温过高；ATS屏干接点提供：a、ATS屏市电供电状态，b、ATS屏油机供电状态；（详细应答所提供功能的技术方案、图纸及结果）。
3.19 发动机的要求
3.19.1．机组应设有充电整流器，在正常及油机启动时均能对启动蓄电池进行充电。
3.19.2．发动机额定转速1500rpm，装机械或电子调速稳速装置。
3.19.3．冷却系统为强制闭式循环水冷或风冷。
3.19.4．发动机应配手动停车杆。
3.20 发电机的要求
3.20.1．发电机为同步交流发电机。额定输出电压400/230Ｖ，正弦波、50Hz，额定转速1500rpm，装电子调速装置，出线为三相四线，中性点直接接地系统。
3.20.2．发电机应为励磁方式无刷自励。
3.20.3．发电机绝缘等级Ｈ级，防护等级IP22。
3.20.4．发电机在一定的三相对称负载上，其中任一相再加20％额定相功率的电阻性负载，且任一相总的负功电流不超过额定值时，应能正常工作１小时，线电压的最大（最小）值与三相线电压平均值之差不超过三相线电压平均值的10％。
3.20.5．发电机在额定电压下可过载1.5倍额定电流，历时２分钟。发电机应与柴油机过载能力相匹配，不应低于国家匹配标准。

四 、机组的技术资料
4.1 卖方应在合同签定生效半个月内，向买方提供安装指导书、机座基础大样图二份，以便买方准备必要的设备安装土建环境。
4.2 卖方应向买方提供以下技术资料：
1)设备概况介绍
2)设备的系统图和组成图
3)设备安装及维护操作手册
4)技术规格和性能指际
5)设备修理手册
6)设备零部件目录册
7)电气（电路）原理图、线路图
五、机组的出厂试验及工地检验
5.1 机组出厂试验
1)控制操作部分的调整按技术规范书要求调整；
2)发动机发电机空间加热器，按AC220V/50Hz调整并试验；
3)发动机保护功能试验；
4)测试发电机绝缘电阻及介电强度；
5)检查发电机输出波形畸变率；
6)测定电压及频率稳态调整率、瞬态调整率、波动率、稳定时间；
7)测定电压整定范围；
8)测定在不对称负载下，电压的不平衡度；
9)其它试验项目按制造厂出厂试验检测；
10)机组及附属设备均应提供完整有效的型式试验报告及有效的出厂试验报告。
5.2 工地开箱检验
设备至买方工程工地后，卖方应及时派人开箱检验。
六、设备性能概况

由卖方如实填写：

400KW自动柴油发电机组性能概况表
生产厂家

代理商

型号
机组型号、产地

柴油机、产地

发电机、产地

输出开关、产地

额定
输出主用功率（KW）

机组
结构
机组尺寸

机组重量

性
能
励磁方式

冷却方式

控制屏功能

机组是否提供监控接口

噪音（降噪后）

隔震

合同方式

福建有无维护中心（人数）

供货周期

是否满足交货期

保修期

故障响应时间

现有用户举例
