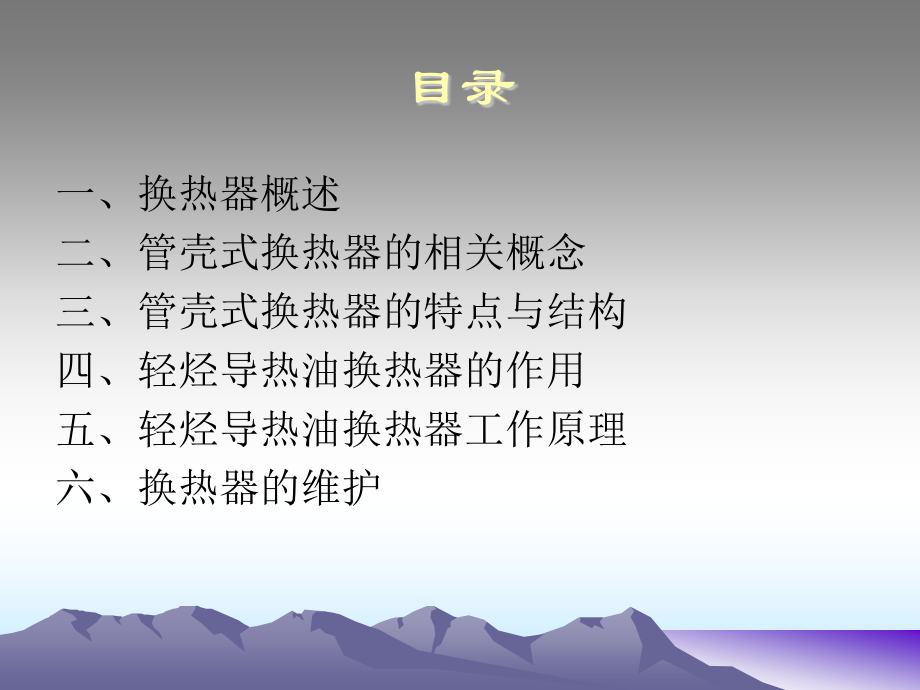

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,目录,一、换热器概述,二、管壳式换热器的相关概念,三、管壳式换热器的特点与结构,四、轻烃导热油换热器的作用,五、轻烃导热油换热器工作原理,六、换热器的维护,换热器的主要原理是 冷包热 热包冷。,适用汽汽、汽液、液液，以传热或降温来达到工艺要求的设备。,一、换热器概述,换热器是起到热量交换的装置，热的介质把热量传给冷的介质。这只是大概的说起来，具体应该了解换热器的分类，每种类别具体分析。,换热器的种类有很多，管壳式换热器；,板式换热器；蓄热式换热器等等。,轻烃导热油换热器属于管壳式换热器，下面我来介绍管壳式换热器相关知识。,二、管壳式换热器的相关概念,管壳式换热器：管壳式,(,又称列管式,),换热器主要有壳体、管、管板、管箱和折流板等部分组成,壳体多呈圆形,内部装有平行管束或者螺旋管，,管束两端固定于管板上。在管壳换热器内进行换热的两种流体,一种在管内流动,其行程称为管程；一种在管外流动,其行程称为壳程。管束的壁面即为传热面。,管程：换热管内的通道以及与其相贯处，称为管程。,壳程：换热管外的通道以及与其相贯处，称为壳程。,管流体：流经管程的流体称为管流体。,壳流体：流经壳程的流体称为壳流体。,三、管壳式换热器特点与结构,1,、特点,管壳式换热器是换热器的基本类型之一，这种换热器结构坚固,处理能力大、选材范围广，适应性强，易于制造,生产成本较低，清洗较方便，在高温高压下也能适用。但在传热效能、紧凑性和金属消耗量方面不及板式换热器、板翅式换热器和板壳式换热器等高效能换热器先进。,2,、管壳式换热器剖视图,四、轻烃导热油换热器作用,轻烃导热油换热器就是由高温导热油给低温分离器来的低温轻烃进行加热，使低温轻烃的温度达到规定的温度要求。,排污,导热油进,气出口,轻烃液,导热油出,管程,壳程,排污,五、导热油换热器的工作原理,高温导热液走管程，低温轻烃液走壳程，两种液体进行热量交换，低温轻烃液升温，高温导热液降温，两种不同的液体反复循环交换热能，使轻烃液能有充分分离组分的温度。,六、换热器的维护,1,、换热器不得在超出铭牌规定的条件下运 行。,2,、应经常对管、壳程介质的温度及压降进 行监督，分析换热管的泄漏和结垢情况。,3,、在压降增大和传热系数降低超过一定数 值时，应根据介质和换热器的结构，选择有效 的方法进行清洗。换热器清洗可用机械法和化学法，根据清洗的场所、范围、除垢难易程度、垢的性质来决定。,4,、应经常监视管束的振动情况。,5,、清洗系统中其它设备或管路，应将换热器进口、出口阀门关闭，以免清洗液进入换热器中。,6,、换热器停止使用时，务必将换热器中残液清理干净，以保证使用寿命。,7,、严禁换热介质在管程中凝固，以免介质发生相变时因体积变化损坏换热管。,小结,1,、了解换热器的作用，对管壳式换热器有了一个简单的认识。,2,、轻烃导热油换热器的作用及工作原理，要求掌握轻烃导热油换热器的工作原理。,谢谢各位老师！,
