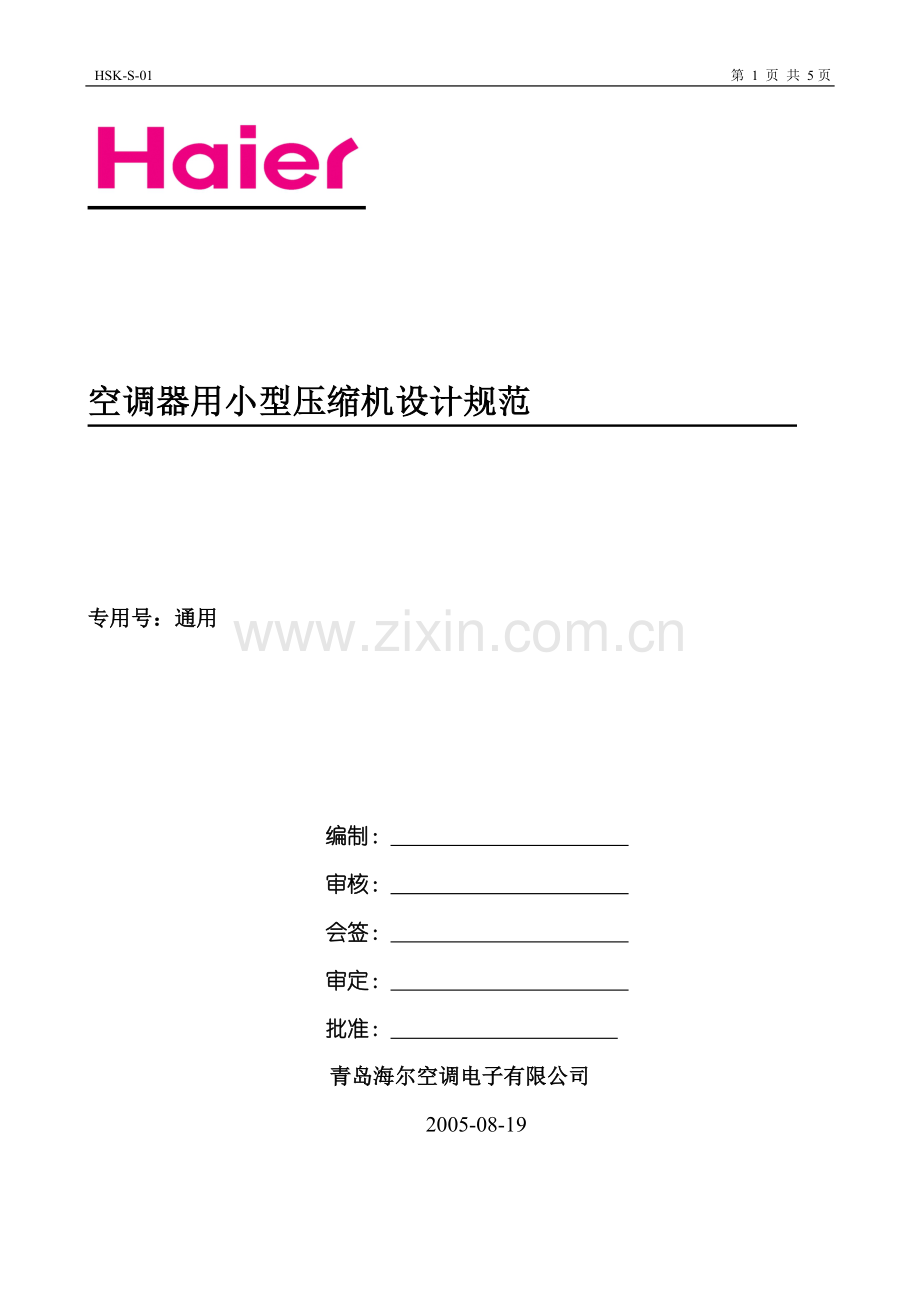

空调器用小型压缩机设计规范

专用号：通用

编制：
审核：
会签：
审定：
批准：
青岛海尔空调电子有限公司
2005-08-19

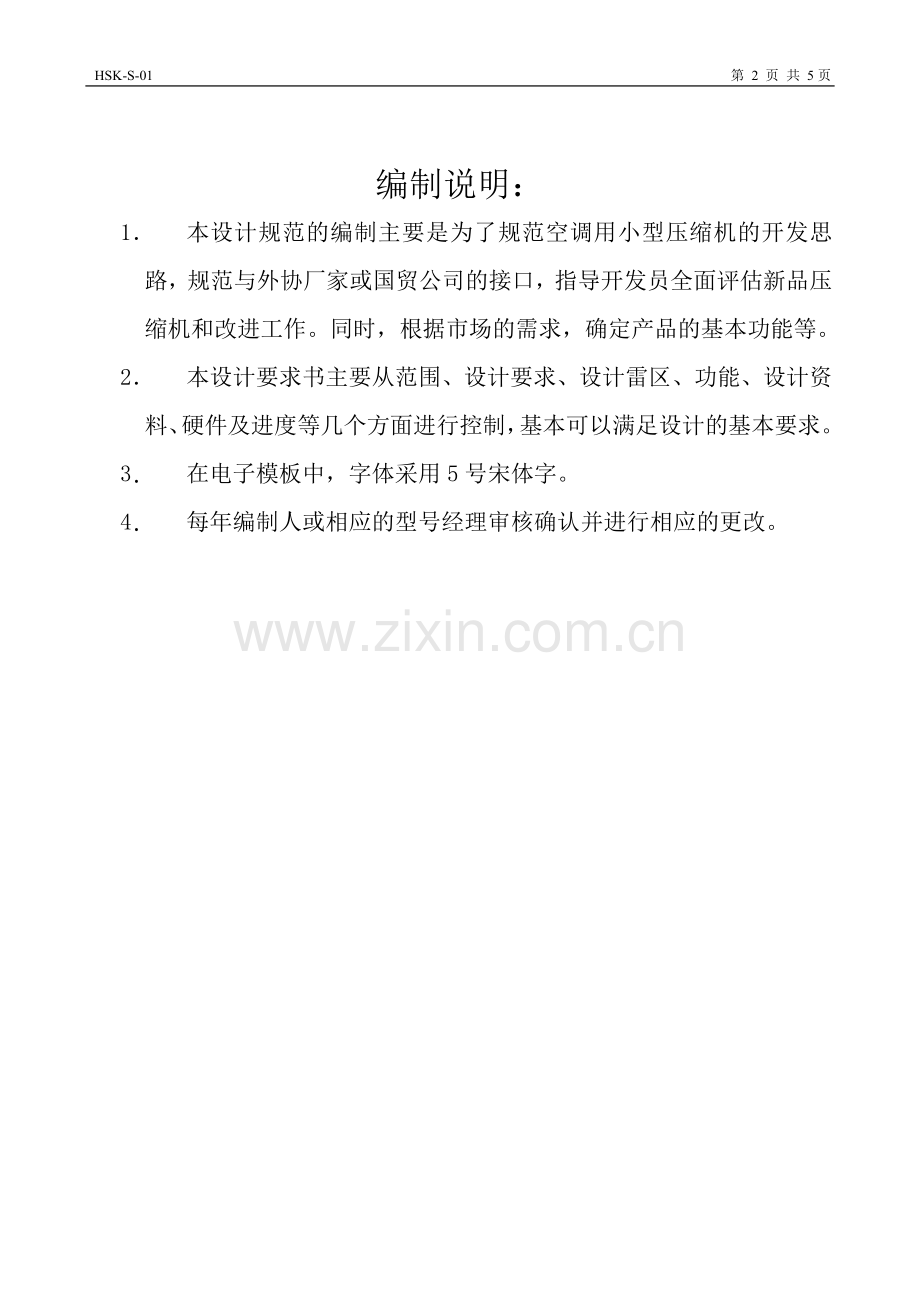

编制说明：
1． 本设计规范的编制主要是为了规范空调用小型压缩机的开发思路，规范与外协厂家或国贸公司的接口，指导开发员全面评估新品压缩机和改进工作。同时，根据市场的需求，确定产品的基本功能等。
2． 本设计要求书主要从范围、设计要求、设计雷区、功能、设计资料、硬件及进度等几个方面进行控制，基本可以满足设计的基本要求。
3． 在电子模板中，字体采用5号宋体字。
4． 每年编制人或相应的型号经理审核确认并进行相应的更改。

一． 设计范围
本设计规范主要针对R22空调器用小型压缩机而编制的，本规范中小型压缩机主要指10HP以下（含10HP）旋转式、活塞式、涡旋式压缩机。
二． 设计要求
压缩机产品是成熟的制冷设备，按照国家相关的标准制造，种类型号较多，压缩机厂家一般提供较完整的压缩机规格书，空调设计应当尽可能的满足压缩机规格书中的要求。
序号
项目
内容
具体要求
注意事项
1
标志
机体外壳
型号、额定电压、频率、制造厂名或商标、出厂编号、出厂年月

2
接管参数
（内径）
1HP
8／9.5(进气口／排气口)
前面尺寸为推荐尺寸
2~3HP
9．5／12(进气口／排气口)
3.5HP
12／16(进气口／排气口)
5HP
12．5／19(进气口／排气口)
8HP
19／22(进气口／排气口)
10 HP
19／28(进气口／排气口)
22／28(进气口／排气口)
3
主要性能参数
气密性实验压力
高、低压腔 3.0MPa无泄漏

耐压试验压力
高、低压腔
在10．5Mpa下无异常变形、破坏

冷冻能力
压缩机规格书规定的±5%以内

消耗功率
压缩机规格书规定的±5%以内

工作电流
压缩机规格书规定的±5%以内

起动特性
电源
起动压力条件
电压（V）
起动确认条件

单相电源机
高压/低压=1.0/1.0 MPa
187
IP不动作
三相电源机
高压/低压=1.0/1.0 MPa
294
0．8秒以内起动
绝缘电阻
用500V绝缘电阻表进行测定，如果充电部和非充电部的绝缘电阻如下时应为正常。
干燥时：30MΩ以上
冷媒寝入时：1MΩ以上

耐电压性能
在AC2400V、历时一秒的条件下，确保其无绝缘损坏

运转声音
在规格书所规定的值以下。

4
焊接工艺要求
―――
使用钎焊焊料

―――
钎焊时为防止配管壁内产生氧化皮，从吸气管充氮气

5
外形
――
参照规格书设计

6
使用上的限制
温度、电源、设置角度、油浓度、使用周围温度

参照规格书的规定

7
装配工艺要求
加防振垫安装,防振垫一般随压缩机供货，在橡胶的规格不适合时，因压缩机振动传播而从产品的箱体中传出很大的振动声音。因固定不稳而产额外的力而导致机器的破损。
A、
7
安装设计工艺
见下表格
安装设计工艺要求
1、 安装时四通阀的三条接管E、S、C尽可能向下，如图2；当位置不允许时可水平安装，如图1；但尽量避免三条接管E、S、C朝上，如图3。主要目的为避免液击。当系统使用涡旋压缩机时，系统启动时的冲击力很大，接管E、S、C向下安装可使系统冷媒回流时不会积聚在四通阀里，切断冲击力的传递。同时当系统使用涡旋压缩机时，还必须注意以下两点：
A、 压缩机的排气口到四通阀D接管之间应安装消音器。
B、 压缩机需加电加热带，空调系统启动前先对压缩机进行预热。
2、 安装时四通阀必须是线圈轴线处于水平状态，如图1、图2、图6；不允许线圈轴线朝下安装，如图5；主要是避免先导阀里面的复位弹簧长期处于受压状态而失效，以便保持复位力，使复位动作迅速，同时图4安装方式也应当尽量避免使用。
3、 安装时线圈先导阀要高于四通阀主体，如图6；不允许线圈先导阀低于四通阀主体，如图7；以避免当系统有杂质或异常运行状态时微小粉末沉积，堵塞先导阀孔，导致四通阀不换向。

三． 设计雷区
序号
类别
雷区
解决措施
问题警示
1
设计
四通阀选型不正确
选型时与厂家进行沟通确认避免选型过大或过小
选型过大可能会造成流量不足（针对四通阀），从而换向不灵敏；过小则会对系统流量产生影响
2
安装
四通阀E、S、C接管方向不正确
参照上面安装设计要求尽量采用图2、图1、图6 安装方式
安装位置不佳会造成四通阀换向不灵敏，甚至造成破坏
3
装配
用线圈引线提起起线圈或四通阀
不可用线圈引线提起线圈或四通阀
造成接触不良
4
控制
先四通阀换向然后再启动压缩机
先启动压缩机然后四通阀换向，推荐时间间隔3秒
四通阀换向需要一定压差，如果先换向再启动压缩机则可能会造成换向在中间卡住现象。
5
设计
涡旋压缩机排气管与四通阀间无消音器
涡旋压缩机排气管与四通阀间管路设计消音器
无消音器则可能会因为涡旋压缩机启动冲击力较大而造成损坏。
6
设计
适用冷媒不正确
针对系统工质选用对应型号
造成四通阀泄漏、耐压不足、矿物油反应等问题
7
设计
配管与压缩机、四通阀共振
进行应力测试，增加减震胶泥
管路断、噪音大
三、工作原理

四.设计资料要求
图纸中应明确如下要求：
1、 相应配管尺寸
2、 气密试验压力、耐压试验压力、破坏压力
3、 洁净度
4、 适用冷媒
5、 最小、最大动作压差
6、 配套线圈型号、电源、频率、最小动作电压
7、 其他关键技术要求或材料、尺寸要求
8、 其他未注事项符合企标Q/HR 0503 044－2003。
