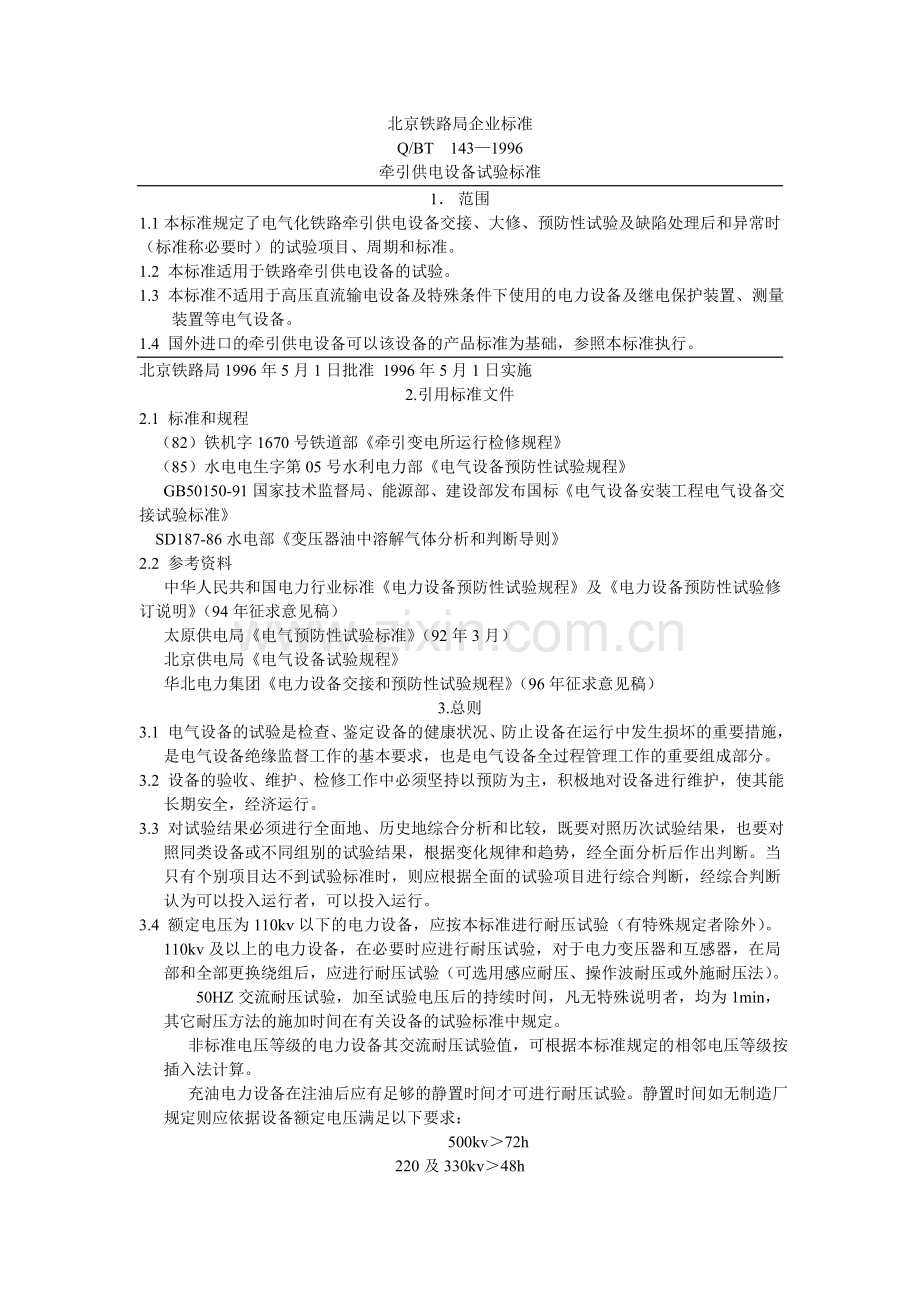

北京铁路局企业标准
Q/BT 143—1996
牵引供电设备试验标准
1． 范围
1.1本标准规定了电气化铁路牵引供电设备交接、大修、预防性试验及缺陷处理后和异常时（标准称必要时）的试验项目、周期和标准。
1.2 本标准适用于铁路牵引供电设备的试验。
1.3 本标准不适用于高压直流输电设备及特殊条件下使用的电力设备及继电保护装置、测量装置等电气设备。
1.4 国外进口的牵引供电设备可以该设备的产品标准为基础，参照本标准执行。
北京铁路局1996年5月1日批准 1996年5月1日实施
2.引用标准文件
2.1 标准和规程
（82）铁机字1670号铁道部《牵引变电所运行检修规程》
（85）水电电生字第05号水利电力部《电气设备预防性试验规程》
GB50150-91国家技术监督局、能源部、建设部发布国标《电气设备安装工程电气设备交接试验标准》
SD187-86水电部《变压器油中溶解气体分析和判断导则》
2.2 参考资料
中华人民共和国电力行业标准《电力设备预防性试验规程》及《电力设备预防性试验修订说明》（94年征求意见稿）
太原供电局《电气预防性试验标准》（92年3月）
北京供电局《电气设备试验规程》
华北电力集团《电力设备交接和预防性试验规程》（96年征求意见稿）
3.总则
3.1 电气设备的试验是检查、鉴定设备的健康状况、防止设备在运行中发生损坏的重要措施，是电气设备绝缘监督工作的基本要求，也是电气设备全过程管理工作的重要组成部分。
3.2 设备的验收、维护、检修工作中必须坚持以预防为主，积极地对设备进行维护，使其能长期安全，经济运行。
3.3 对试验结果必须进行全面地、历史地综合分析和比较，既要对照历次试验结果，也要对照同类设备或不同组别的试验结果，根据变化规律和趋势，经全面分析后作出判断。当只有个别项目达不到试验标准时，则应根据全面的试验项目进行综合判断，经综合判断认为可以投入运行者，可以投入运行。

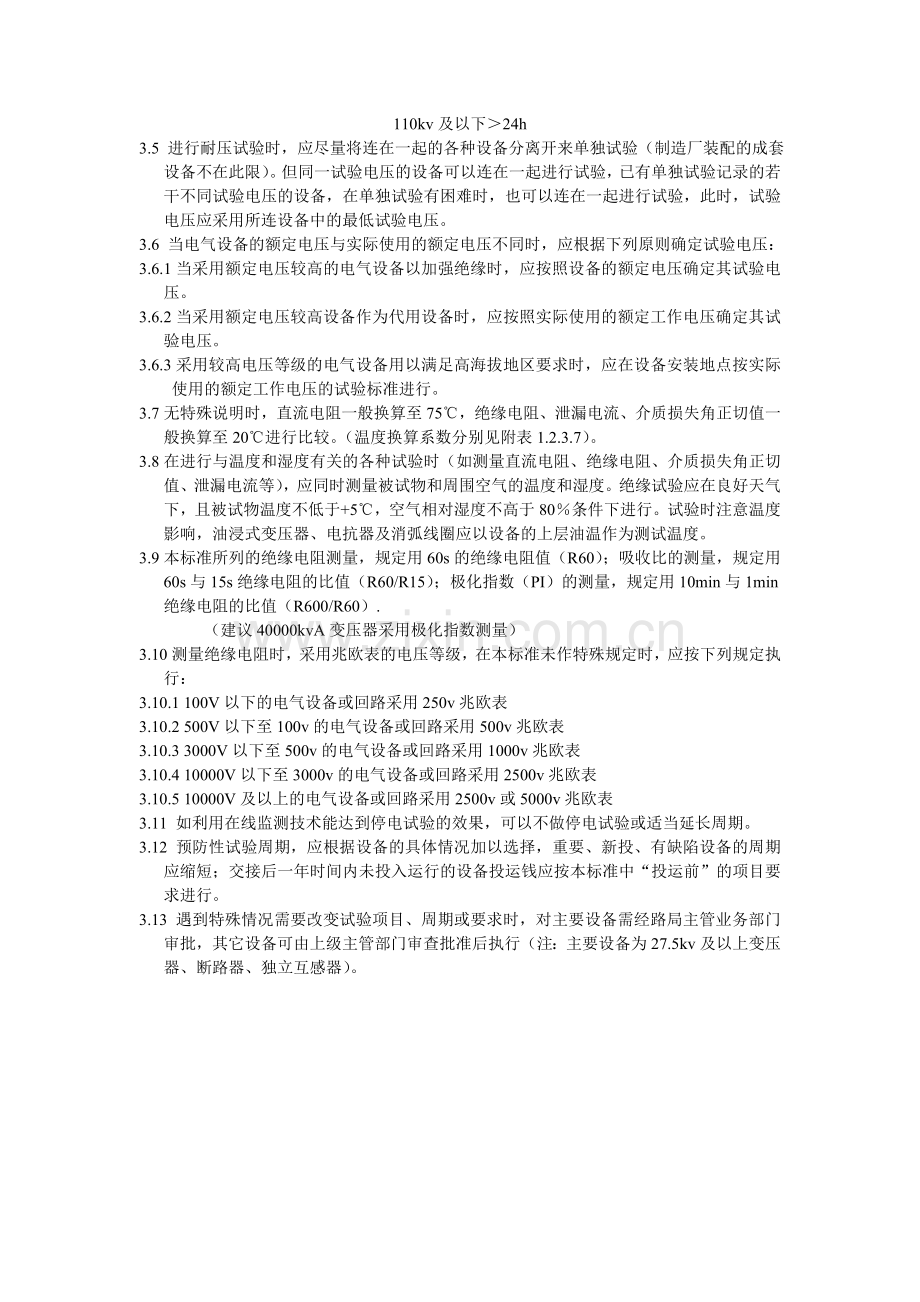

3.4 额定电压为110kv以下的电力设备，应按本标准进行耐压试验（有特殊规定者除外）。110kv及以上的电力设备，在必要时应进行耐压试验，对于电力变压器和互感器，在局部和全部更换绕组后，应进行耐压试验（可选用感应耐压、操作波耐压或外施耐压法）。
50HZ交流耐压试验，加至试验电压后的持续时间，凡无特殊说明者，均为1min，其它耐压方法的施加时间在有关设备的试验标准中规定。
非标准电压等级的电力设备其交流耐压试验值，可根据本标准规定的相邻电压等级按插入法计算。
充油电力设备在注油后应有足够的静置时间才可进行耐压试验。静置时间如无制造厂规定则应依据设备额定电压满足以下要求：
500kv＞72h
220及330kv＞48h
110kv及以下＞24h
3.5 进行耐压试验时，应尽量将连在一起的各种设备分离开来单独试验（制造厂装配的成套设备不在此限）。但同一试验电压的设备可以连在一起进行试验，已有单独试验记录的若干不同试验电压的设备，在单独试验有困难时，也可以连在一起进行试验，此时，试验电压应采用所连设备中的最低试验电压。
3.6 当电气设备的额定电压与实际使用的额定电压不同时，应根据下列原则确定试验电压：
3.6.1当采用额定电压较高的电气设备以加强绝缘时，应按照设备的额定电压确定其试验电压。
3.6.2当采用额定电压较高设备作为代用设备时，应按照实际使用的额定工作电压确定其试验电压。
3.6.3采用较高电压等级的电气设备用以满足高海拔地区要求时，应在设备安装地点按实际使用的额定工作电压的试验标准进行。
3.7无特殊说明时，直流电阻一般换算至75℃，绝缘电阻、泄漏电流、介质损失角正切值一般换算至20℃进行比较。（温度换算系数分别见附表1.2.3.7）。
3.8在进行与温度和湿度有关的各种试验时（如测量直流电阻、绝缘电阻、介质损失角正切值、泄漏电流等），应同时测量被试物和周围空气的温度和湿度。绝缘试验应在良好天气下，且被试物温度不低于+5℃，空气相对湿度不高于80％条件下进行。试验时注意温度影响，油浸式变压器、电抗器及消弧线圈应以设备的上层油温作为测试温度。
3.9本标准所列的绝缘电阻测量，规定用60s的绝缘电阻值（R60）；吸收比的测量，规定用60s与15s绝缘电阻的比值（R60/R15）；极化指数（PI）的测量，规定用10min与1min绝缘电阻的比值（R600/R60）.
（建议40000kvA变压器采用极化指数测量）
3.10测量绝缘电阻时，采用兆欧表的电压等级，在本标准未作特殊规定时，应按下列规定执行：
3.10.1 100V以下的电气设备或回路采用250v兆欧表
3.10.2 500V以下至100v的电气设备或回路采用500v兆欧表
3.10.3 3000V以下至500v的电气设备或回路采用1000v兆欧表
3.10.4 10000V以下至3000v的电气设备或回路采用2500v兆欧表
3.10.5 10000V及以上的电气设备或回路采用2500v或5000v兆欧表
3.11 如利用在线监测技术能达到停电试验的效果，可以不做停电试验或适当延长周期。
3.12 预防性试验周期，应根据设备的具体情况加以选择，重要、新投、有缺陷设备的周期应缩短；交接后一年时间内未投入运行的设备投运钱应按本标准中“投运前”的项目要求进行。
3.13 遇到特殊情况需要改变试验项目、周期或要求时，对主要设备需经路局主管业务部门审批，其它设备可由上级主管部门审查批准后执行（注：主要设备为27.5kv及以上变压器、断路器、独立互感器）。

4.油浸变压器和油浸电抗器
4.1油浸变压器的试验项目周期和标准
序
号
项 目
周 期
标 准
说 明

1

绕组的绝缘电阻和吸收比或极化指数

1） 交接时
2） 大中修后
3） 每年一次
4） 投运前
1.交接时：
1）不低于出厂试验值的70%
2）无原始值时应参考下表
1）测量前应对被测绕组充分放电。
2）测量时非被测绕组接地
3）为便于比较应尽可能使用同一型号仪器。
4）温度换算系数见附表一
5）日本设备见附表1-1,1-2
额定电压（kv）
绝缘电阻（MΩ）
3~10
300
20~35
400
63~220
800
3）吸收比在10~30℃时；
35~110不低于1.3；极化指数不低于1.5.
2.运行中：
1）与历次试验结果比较下降不超过30%，且不低于上表。
2）其它标准与交接标准相同。

序
号
项 目
周 期
标 准
说 明

2

绕组连同套管一起泄漏电流

1）交接时
2）大中修后
3）每年一次

1.与初始值相比不应有显著变化，且不大于下表数值。
1）测量时非被测绕组短路接地。
2）读取60s后的稳定泄漏电流值。
3）泄漏试验应尽量克服试验仪器的“自身泄漏”即尽量采用高压测量。
4）对电压在35kv以上且容量为10000kvA
及以上的变压器必须做该项目。
5）换算系数见附表三
6）进口设备可参照此标准。
绕组额定电压
（kv）
试验电压
（kv）
泄漏电流
（μA）
6~15
10
33
20~35
20
50
35以上
40
50
2.由泄漏电流换算成的绝缘电阻值与兆欧表所测值相近。

序
号
项 目
周 期
标 准
说 明

3

绕组连同套管一起的tgδ
1）交接时
2）大修后
3）必要时（1.2.5项不合格时）
1）交接时不大于制造厂实验值
2）大修后不大于下列数值

1）非被测绕组应接地；
2）容量在3150kvA及以上的必须做该试验；

高压绕组电压等级
换算到20℃时tgδ（%）
35kv以上
1.0
35kv及以下
1.5

序
号
项 目
周 期
标 准
说 明

3）运行中与历次实验值相比较不应有显著变化且不大于下列数值
3）温度系数见附表2-1
4）日产变压器参考附表2-4
5）日产电抗器介质损耗角正切值tgδ不大于0.2%（20℃）
高压绕组电压等级
换算到20℃时tgδ（%）
35kv以上
1.5
35kv及以下

2.0
4）同一变压器中压和低压绕组的tgδ标准与高压绕组相同；
5）试验电压：
绕组电压10kv及以上：10kv
绕组电压10kv以下：额定电压Un

序
号
项 目
周 期
标 准
说 明

4

绕组连同套管一起的交流耐压试验

1）交接时
2）大修后
3）必要时
1）交流耐压试验电压标准见附表四
2）运行中非标准系列产品，出厂试验电压标准不明确且未全部更换线圈的变压器，其交流耐压标准应按过去的试验电压，但不得低于下表数值。
1）绕组额定电压为110kv以下且容量为8000kvA 以下的变压器进行，其它根据条件自行规定；
2）对110kv及以上更换绕组的变压器可采用倍频感应法或操作波进行试验。标准见表五。
3）日本变压器和电抗器见附表4-2.

绕组额
定电压
（kv）
0.5
以
下

2

3

6

10

15

20

35

44

60

试验
电压
（kv）

2

8

13

19

26

34

41

64

71

105

序
号
项 目
周 期
标 准
说 明

3）出厂试验电压与附表中标准不同的变压器，其试验电压应为出厂试验电压的85%，；但除干式变压器外，均不得低于表中的相应值；
4）全部更换绕组绝缘后，一般应按附表4-1出厂标准进行试验，局部更换绕组绝缘后，按附表4-1中交接标准进行。

5
绝缘油试验
1）交接时
2）大修后
3）每年一次
4）投运前
见第17章
1） 日本产设备也应参照此标准执行
2） 全密封设备严禁取油。
6
非纯瓷套管的tgδ
1）交接时
见第8章

1)温度换算见附

序
号
项 目
周 期
标 准
说 明

和电容值

2）大修后
3）每年一次
4）套管解体检修后

表2-2，日产设备见附表2-3
2）测量时同一绕组的套管均应全部短接。
7
铁芯（有外接地线的）绝缘电阻
110kv及以上变压器、电抗器：
1）交接时
2）大修后
3）更换绕组后
4）每年一次
1）与以前试验结果相比无明显差别；
2）运行中铁芯接地电流一般不大于0.5A
1）用2500v兆欧表
2）夹件引出接地的可单独对夹件进行测量。
8
穿芯螺栓、夹件、绑扎钢带、铁芯线圈压环及
1） 交接时
2） 大修后
3） 必要时
220kv及以上的绝缘电阻一般不低于500MΩ；其它变压器一般不低于10 MΩ；

1)用25000v兆欧表
2）连接片不能拆开者可不测量。

序
号
项 目
周 期
标 准
说 明

屏蔽等的绝缘电阻

9
绕组直流电阻
1）交接时
2）大修后
3）变更接头位置
4）必要时
5）运行位每年一次
1）1600KVA以上的变压器，各相绕组的直流电阻相互间的差别不大于三相平均值的2%，无中性点引出的绕组线间差别不大于三相平均值的1%。
2）1600KVA以下的变压器，相间差别不大于三相平均值的4%，线间差别不大与三相平均值的2%
3）由于变压器结构等原因差值超过上述两条标准时，应与出厂值相比较，同一温度下变化不大于2%。
4）日产变压器直流电阻不大于初始值的5%。

1）交接、大修时应在所有分接位测量；
2）移动变在每次投入前均在使用位测量；
3）温度换算见附表六

序
号
项 目
周 期
标 准
说 明
10
绕组变比
1） 交接时
2） 大修后
3） 必要时
1） 各相应分接开关位的电压比顺序应与铭牌相同
2） 电压35kv以下电压比小于3的变压器，电压比允许偏差为±1%，其它所有变压器电压比允许偏差为±0.5%，对于其它分接头的电压比，在超过标准栏中的允许偏差时应在变压器阻抗电压值（%）的1/10以内，但不得超过±1%
3） 日产变压器在交接和变更分接位置时，其误差不大于±0.5%

11
组别和极性
1）交接时
2）大修更换绕组后
3）必要时
必须与变压器铭牌和出线端标号相符。

1） 大修但不动线圈者，可不做此项试验；
2） 日产变压器只在交接时测量

序
号
项 目
周 期
标 准
说 明
12
空载电流和空载损耗
1） 大修后
2） 必要时
与出厂试验值相比较无明显变化
试验电源可用三相或单相；试验电压可用额定电压或较低电压（如制造厂提供了较低电压下的值可在相同电压下进行比较）
13
阻抗电压和负载损耗
1） 大修后
2） 必要时
与出厂试验值相比较无明显变化
试验电源可用三相或单相；试验电压可用额定电压或较低电压（如制造厂提供了较低电压下的值可在相同电压下进行比较）

序
号
项 目
周 期
标 准
说 明
14
检查有载分接开关的动作情况
1）交接时
2）大修后
3）必要时
应符合制造厂的技术条件。

15
变压器定相
1）交接时
2）大修更换绕组后，第一次和其它变压器并列时
3）外部接线变更后
1）应与设计要求相符；
2) 应与新并列的变压器相位一致；
3）检查相序与设计要求相符。
可在二次侧检查相序
16
额定电压下的冲击合闸试验
1）交接时
2）大修后
3）更换绕组后
交接时、更换绕组后5次，大修后3次。每次间隔时间5分钟无异常现象
1）在运行位进行
2）应在变压器的高压侧加压试验；

序
号
项 目
周 期
标 准
说 明

3）110kv及以上变压器中性点应接地后再试验；
4）移动变压器投运前可参照此标准执行；
17
总装后对散热器和油箱作密封油压试验
1）交接时
2）大修后
1）35kv及以下管状和平面油箱变压器采用超过油枕顶部0.6m油柱压力，对于波纹油箱和有散热器的油箱采用超过油枕顶部0.3m油柱压力，试验时间12h无泄漏。
2）110kv及以上变压器在油枕顶部施加0.035MPa压力，试验持续时间24h无泄漏。
试验时带冷却器不带压力释放装置。

序
号
项 目
周 期
标 准
说 明
18
冷却装置的检查和试验
1）交接时
2）大修后
应符合制造厂规定。

19
检查接缝衬垫和法兰连接状况
1）交接时
2）大小修后
应不漏油、漏气。
移动变压器强迫油循环的冷却装置应不漏油。
日产充氮变压器标准见附表十二。充氮纯度不低于97%。
20
变压器绕组频率响应（绕组变形）
1）交接时
2）大修后
3）必要时
与初始结果相比，或三相之间结果相比无明显差别
110kv及以上变压器
21
套管电流互感器绝缘和变比试验
1）交接时
2）大修后
3）必要时
1）绝缘电阻不低于1MΩ
2）变比应与铭牌值相符
用2500v兆欧表

序
号
项 目
周 期
标 准
说 明
22
油中溶解气体的色谱分析
1）电压为35kv以上且容量为10000kvA以上的主变每年2次；
2）35kv及以下变压器根据情况进行；
3）日产变压器1-2年
4）必要时
5）投运前
见第17章
1）对有疑问的变压器缩短试验周期；
2）变压器至少在投运后4、10、30天各做一次检测。

序
号
项 目
周 期
标 准
说 明
23
检查运行中的热虹吸油再生装置
1）交接时
2）大小修后
应符合制造厂规定；
一般当热虹吸油再生装置吸油过滤器下部出口油的酸值不再降低，而变压器内油的酸值又达到了0.1~0.15mg/g油时，应更换吸附剂。
吸附剂再生法见《供电技术规程汇编》（加热至400℃~500℃使附着的油和酸气燃烧化为气体散去）。
24
油中微量水测量
必要时
参考值如下：
220kv及以下，30PPm以下；
330kv， 25PPm以下；
500kv， 15PPm以下；

4.2 1600KVA以下变压器试验项目、周期和标准：大修后的试验参照上表中序号1、4、5、7、8、9、10、11、14、15等项进行。12、13有条件进行。预防性试验参照上表中序号1、5、9等项进行，周期自行规定。吸流变压器的检修周期为必要时，项目比照1600KVA以下变压器。
4.3 干式变压器的试验项目、周期和标准如下：大修后参照上表中序号1、4、7、8、9、10、11、15等项进行。预防性试验参照上表中序号1、9等项进行，周期自行规定。
4.4 日产电抗器试验的项目、周期和标准参照1、3、9项进行。
4.5 变压器出口短路后可进行下列试验：9、20、22项检查。
4.6并联电容器组串联电抗器的试验项目、周期和标准
序
号
项 目
周 期
标 准
说 明
1
绕组绝缘电阻
1）交接时
2）1-5年
3）大修后
4）必要时
不低于1000MΩ
用2500v兆欧表
2
绕组直流电阻
1）交接时
2）大修后
3）必要时
与上次测试结果相差不大于2%

3
电抗（或电感）值
1）交接时
2）大修后
3）必要时
与出厂值比较不大于5%

4
绝缘油击穿电压
1）交接时
2）大修后

见第17章

序
号
项 目
周 期
标 准
说 明
5
绕组对铁芯和外壳交流耐压
1）交接时
2）大修后
3）必要时
1）油浸铁芯电抗器为出厂试验电压值的85%
2）干式空芯电抗器同支持绝缘子

6
轭铁梁和穿芯螺栓（可接触到）的绝缘电阻
大修时
不小于10MΩ
用2500v兆欧表

5.互感器
5.1 互感器的试验项目、周期和标准
序
号
项 目
周 期
标 准
说 明
1
测定绕组的绝缘电阻
1）交接时
2）大修后
3）1-3年
4）必要时
5）投运前
绝缘电阻应不低于初次值的70%
如无初次值则不低于下表数值：
1）交接、大修后
1)日本产互感器110kv为2000MΩ（+20℃）
2)交接大修时应做绕组间绝缘电阻
3)非被试绕组短路接地
额定电压（kv）
6-10
35
110-220
绝缘电阻MΩ
电压互感器
1000
2000
3000
电流互感器
1000
5000
10000
二次绝缘电阻（MΩ）
10

序
号
项 目
周 期
标 准
说 明

2）预防性试验

额定电压（kv）
6-10
35
110-220
绝缘电阻MΩ
电压互感器
300
1000
2000
电流互感器
300
2000
5000
二次绝缘电阻（MΩ）
10
2
测定35kv及以上互感器一次绕组连同套管的介质损耗因数tgδ
1）交接时
2）大修后
3）1-3年
4）必要时

1）电压互感器的tgδ（%）一般不大于下表：
1）换算系数见附表2-1
2）串级式电压互感器的其他试验方法和标准自行规定。
额定电压（kv）
（20℃）
35kv及以下
交接、大修
3.5
运行中
4.5

序
号
项 目
周 期
标 准
说 明

35kv以上
交接、大修
2.5
3）串级式电压互感器必要时应测量绝缘支架的tgδ，参考标准不大于10%；
4）固体绝缘互感器可不进行tgδ测量；
5）分级绝缘的电压互感器测tgδ时施加电压为3000v
运行中
3.0
2）电流互感器20℃时的tgδ值（%）应不大于下表中数值；并与历年数据比较不应有显著变化。
电压（kv）
20-35
63-220
充油的电流互感器
大修后
运行中
3
3.5
2
2.5
胶纸电容式电流互感器
大修后
运行中
2.5
3.0
2
2.5
油纸电容式电流互感器
大修后
运行中
——
——
1.0
1.0

序
号
项 目
周 期
标 准
说 明

电容型电流互感器，末屏对地tgδ试验电压为2kv。此项试验只在末屏对地绝缘小于1000MΩ时进行，不应大于2%。

3
绕组连同管一起对外壳的交流耐压试验
1）交接时
2）大修后
3）必要时
4）1-3年（20kv及以下）
1）标准见附表4-1
2）全部更换线圈后，一般按附表4-1标准进行
3）二次线圈交接和大修后的试验电压为2kv
4）日本互感器见下表
1)串级式或分级绝缘的PT可采用倍频感应耐压试验，在无条件情况下，可不进行
2)进行倍频感应耐压试验时，应考虑互感器的容升电压
3)倍频感应耐压试验前后应检查有否绝缘损伤
额定电压（kv）
27.5
110
55
试验电压（kv）
70
230
140

序
号
项 目
周 期
标 准
说 明
4
绝缘油试验
1）交接时
2）大修后
3）必要时
4）1-3年
见第17章

5
测量铁芯夹紧螺栓（可接触到的）的绝缘电阻
1）吊芯后
2）大修时
绝缘电阻值不得低于10MΩ
1）用2500v兆欧表试验一分钟
2）将可拆开的穿芯螺栓与铁芯连线拆开后测量
6
绕组直流电阻
1）交接时
2）大中修后
与制造厂或以前测得的数值比较应无显著差别
温度换算见附表六

序
号
项 目
周 期
标 准
说 明
7
测量1000v以上电压互感器的空载电流
1）交接时
2）大修后
3）必要时
1）在额定电压下空载电流与出厂数值比较无明显差别
电容式电压互感器的中间电压变压器与分压电容器在内部连接时可不进行此项试验
8
检查三相互感器的联结组别和单相互感器引出线极性
1）交接时
2）更换绕组后
3）接线变动后
必须与铭牌的记载或外壳上的符号相符

9
互感器角差比差试验
1）交接时
2）更换绕组后
3）接线变动后
互感器的允许误差应符合铭牌规定。参考值见附表七
1）试验时的二次回路阻抗应符合设计要求
2）无条件时可不进行此项试验

序
号
项 目
周 期
标 准
说 明
10
测量电流互感器的励磁特性曲线
1）交接时
2）必要时
与同类型电流互感器的特性曲线相比较应无明显差别
仅对继电保护有要求者进行
11
局部放电试验
1）35kv固体绝缘互感器必要时
2）110kv及以上充油互感器必要时进行
1）固体绝缘互感器：
电压为1.1Um/√3时放电量运行中不大于100PC
2）充油互感器
在电压为1.1 Um/√3时放电量不大于20PC
Um为设备的最高电压

序
号
项 目
周 期
标 准
说 明
12
63kv及以上互感器油中溶解气体的色谱分析
1）必要时
2）投运前
3）大修后
4）交接时
油中溶解气体含量超过下表任一值时，应开始引起注意。
气体
含量（PPm）
烃类总和
100
氢
150
乙炔
2

1）全封闭设备不进行此项试验
2）新投运的互感器应在三个月内至少做一次且油中不应含有C2H2
13
油中微量水测量
必要时
110kv及以上互感器的参考值不大于20PPm

5-2电容式电压互感器的试验项目、周期和要求
序
号
项 目
周 期
标 准
说 明
1
电压比
1）必要时
2）大修后
3）交接时
与铭牌标志相符

2
中间变压器的绝缘阻值
1）必要时
2）大修后
3）交接时
自行规定
采用2500v兆欧表
3
角比误差
1）交接时
2）大修后
3）必要时
应符合等级规定
1）用1000v兆欧表
2）电容式电压互感器在投入前应检查阻尼器

序
号
项 目
周 期
标 准
说 明

已接入规定的二次绕组的端子上。当阻尼器在制造厂已装入中间变压器内部时，可不检查。

6.断路器
6.1少油断路器
序
号
项 目
周 期
标 准
说 明
1
绝缘电阻
1）交接时
2）大修后
3）户外断路器1年
4）户内断路器1-3年
1）整体绝缘电阻自行规定
2）断口和有机物制成的提升杆的绝缘电阻不应低于下表数据
1）使用2500v兆欧表
2）此标准为每柱和每个断口的标准
试验类别
额定电压（kv）
＜20
20-35
63-220
330
交接
大修
（MΩ）
1200
3000
6000
10000
运行中
（MΩ）
600
1500
3000
5000

序
号
项 目
周 期
标 准
说 明
2
35kv及以上少油断路器的泄漏电流
1）交接时
2）大修后
3）每年一次
1）每一元件的试验标准如下：

额定电压（kv）
35
35以上
直流试验电压（kv）
20
40
2）泄漏电流不大于10μA
3
绝缘油试验
1）交接时
2）大修后
3）必要时
4）每年一次
见第17章
少油断路器的油击穿电压值不得低于运行标准
4
灭弧室的并联电阻，均压电容值和均压电容器的介质损耗因数tgδ
1）交接时
2）大修后
3）必要时

1）并联电阻值应符合制造厂规定
2）并联电容器标准见第10章

序
号
项 目
周 期
标 准
说 明
5
交流耐压
1）交接时
2）大修后
3）必要时
见附表四
断路器在分、合闸状态下分别进行
更换或干燥后的绝缘拉杆必须进行。可分段进行
6
导电回路电阻
1）交接时
2）大、中修后
3）每年一次
按制造厂规定
运行中可按下值执行：
R允许值=Ie *标准值/If
无标准按附表8-1执行
7
断路器的固有分、合闸时间
1）交接时
2）大、中修后
3）必要时
符合制造厂规定，参考附表8-1
1）机构调整后此项必做；
2）在额定操作电压（气压、液压）下进行

序
号
项 目
周 期
标 准
说 明
8
断路器分、合闸速度和行程
1）交接时
2）大修后

符合制造厂规定，可参考附表8-1
1）机构调整后此项必做
2）在额定操作电压（气压、液压）下进行
9
断路器触头分、合闸的同期性
1）交接时
2）大修后

符合制造厂规定

10
合闸接触器和分闸电磁铁的最低动作电压
1）交接时
2）大修后
3）更换接触器和分闸线圈后
操作机构的最低动作电压（指电磁铁或接触器线圈端子上的电压），不应超出下表的范围：
1）采用突然加压法
2)液压操作机构做合闸电磁铁（HQ）的试验，标准同分闸电磁铁
部件名称
最低操作电压（额定电压的百分数）
不小于
不大于
分闸电磁铁
30
65
合闸接触器
30
80（65）

序
号
项 目
周 期
标 准
说 明

*括号内数字使用与能自动重合闸的断路器

11
测量合闸接触器和分、合闸线圈的绝缘电阻和直流电阻
1）交接时
2）大修后
3）更换合闸接触器和分、合闸线圈后
1）绝缘电阻不应小于10MΩ
2）直流电阻与出厂试验值或铭牌数据相比无显著差别

12
利用远方操作装置检查操作机构的动作情况
1）交接时
2）大中修后
3）解体检修后
操作机构动作情况检查项目如下表：
1）对高于或低于额定电压的操作试验有条件时进行
2）对电动操作机构，不允许在不带断路器本体的情况下做
操作类别
操作电源母线电压
（额定电压的百分数）
操作次数
合闸
115
2
合闸
90（80）
2

序
号
项 目
周 期
标 准
说 明

分闸
80
2
操作试验
3）对电磁式操作机构合闸主线圈端子上的电压，不应低于制造厂所允许的最低电压值
合闸和分闸
100
2
*括号内的数字适用于装有自动重合闸装置的断路器

注：
（1）对用气动操作的油断路器，其气动操作部分应按空气断路器相应项目进行试验。
（2）对用液压操作的油断路器，其液压操作部分应按制造厂相应项目进行试验。6.2六氟化硫断路器
6.2.1国产六氟化硫断路器
序
号
项 目
周 期
标 准
说 明
1
测量断路器整体的绝缘电阻以及用有机物制成的拉杆的绝缘电阻
1）交接时
2）大中修后
3）每年一次
用有机物制成的拉杆的绝缘电阻不应低于下列数值（MΩ）

试验类别
额定电压（kv）
3-15
20-35
110
交接和大修后
1200
3000
6000
运行中
1000
2500
5000
2
交流耐压试验
1）交接时
2）大修后
符合相同电压等级和其它型式断路器的标准，按出厂值80%
分合闸状态分别进行（额定SF6压力）

序
号
项 目
周 期
标 准
说 明
3
测量每相导电回路的电阻
1）交接时
2）大中修后
3）每年一次
应符合产品技术条件的规定
参考附表8-2

4
测量断路器的合闸时间和固有跳闸时间
1）交接时
2）大中修后
3）必要时
应符合产品技术条件的规定
参考附表8-2
1）操作机构调整后必须进行
2）额定操作电压在额定SF6气体压力下进行
5
测量断路器的跳闸和合闸速度
1）交接时
2）大修后
应符合产品技术条件的规定
参考附表8-2
1）操作机构调整后必须进行
2）额定操作电压在额定SF6气体压力下进行

序
号
项 目
周 期
标 准
说 明
6
检查操作机构合闸接触器和跳闸电磁铁的最低动作电压
1）交接时
2）大修后

与油断路器相同

7
合闸接触器和跳合闸电磁铁线圈的绝缘电阻和直流电阻
1）交接时
2）大中修后
1）绝缘电阻不应小于10兆欧
2）直流电阻与制造厂出厂值或与铭牌数据相比较无明显差别

序
号
项 目
周 期
标 准
说 明
8
利用远方操作装置检查操作机构的动作情况
1）交接时
2）大修后
3）中修后
与油断路器相同
与油断路器相同
注：（1）对于三相六氟化硫气体断路器，当其应用与三相系统时，应测量断路器触头分、合闸的同期性，应符合制造厂规定
（2）压力表的校验按说明书规定进行
（3）有条件时应做SF6气体微量水测量，标准为150PPm

6.2.2日本产六氟化硫断路器的试验项目周期和标准
序
号
项 目
周 期
标 准
说 明
1
绝缘电阻
1）交接时
2）解体检修后
3）每年一次
20℃时不小于1000MΩ

2
泄漏电流
1）交接时
2）解体检修后
3）每年一次
不大于10μΩ
35kv以上直流电压40kv
3
交流耐压
交接时
额定电压（kv）
试验电压（kv）

110
230
72
140

序
号
项 目
周 期
标 准
说 明
4
每相导电回路的电阻
1）交接时
2）解体检修后
3）每年一次
不大于160μΩ

5
固有合闸时间和固有跳闸时间
1）交接时
2）解体检修后
3）每年一次
1）交接时：固有合闸0.1s、固有分闸0.03s
2）预防性试验不超过初始值的±10%
在额定操作气压和额定控制电压及额定液压下进行
6
开闭热性试验
1）交接时
2）解体检修后
3）1-3年
见附表8-3
耗气量不超过初始值的±10%

序
号
项 目
周 期
标 准
说 明
7
分闸合闸线圈的最低动作电压
1）交接时
2）解体后
3）必要时更换线圈时
合闸线圈为额定值的75%
分闸线圈为额定值的60%

8
SF6气体含水量
1）交接时
2）解体后
3）必要时
不大于150PPm

6.3真空断路器
6.3.1国产真空断路器
序
号
项 目
周 期
标 准
说 明
1
测量断路器整体，断口及有机绝缘拉杆的绝缘电阻
1）交接时
2）大修后
3）每年一次
有机绝缘拉杆的绝缘电阻不应低于下表：（MΩ）

试验类别
额定电压（kv）
3-15
20-35
交接、大修
1200
3000
运行中
1000
2500

序
号
项 目
周 期
标 准
说 明
2
交流耐压试验
1）交接时
2）大中修后
3）必要时
4）1-3年一次

试验时只对开关断口和
