钢筋、箍筋配料
钢筋配料就是根据结构施工图，分别计算构件个钢筋直线下料长度、根数及质量，编制钢筋配料单，作为备料、加工和结算的依据。
结构施工图中所指钢筋长度是钢筋外边缘至外边缘之间的长度，即外包尺寸，这是施工中度量钢筋长度的基本依据。钢筋加工前按直线下料，经弯曲后，外边缘伸长，内边缘缩短，中心线不变。这样，钢筋弯曲后的外包尺寸和中心线长度之间存在一个差值，称为“量度差值”。在计算长度时必须加以扣除。否则势必形成下料太长，造成浪费，或弯曲成型后钢筋尺寸大于要求，造成保护层不够，甚至造成钢筋尺寸大于模版尺寸从而返工。因此钢筋下料长度应为各段外包尺寸之和减去各弯曲处的量度差值，再加上端部弯钩的增加值。即下料长度=外包尺寸+弯钩长度-量度差。（注量度差值有几个角减几个角）
1 钢筋弯曲处的量度差值
钢筋弯曲吃的量度差值与钢筋弯心直径及弯曲角度有关。
90°弯曲时按施工规范有两种情况，即HPB235钢筋其弯心直径D=2.5d，HRB335、HRB400钢筋弯心直径D=4d如图一所示，

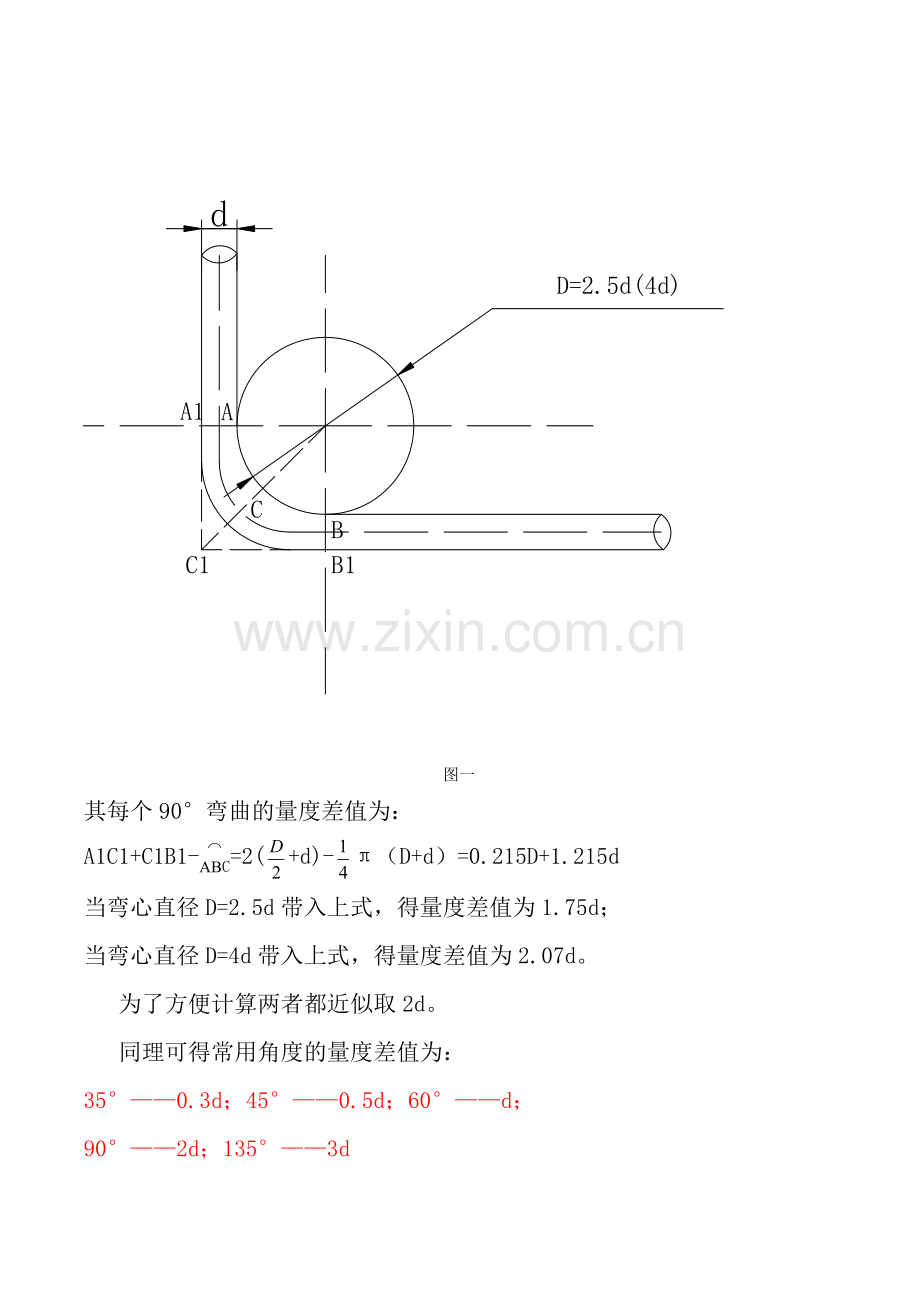

图一
其每个90°弯曲的量度差值为：
A1C1+C1B1-=2(+d)-π（D+d）=0.215D+1.215d
当弯心直径D=2.5d带入上式，得量度差值为1.75d；
当弯心直径D=4d带入上式，得量度差值为2.07d。
为了方便计算两者都近似取2d。
同理可得常用角度的量度差值为：
35°——0.3d；45°——0.5d；60°——d；
90°——2d；135°——3d
2 钢筋弯钩增加长度
根据规范规定，HPB235钢筋两端做180°弯钩，其弯心直径D=2.5d，平直部分为3d，如图二所示，

图二
量度方法以外包尺寸度量，其每个弯钩增加长度为：
EF=+EC-AF=π（D+d）+3d-（+d）
=π（2.5d+d）+3d-（+d）
=6.25d
例如图三所示钢筋的下料长度为：（直径为25）

图三
L=（765+636+3760+636+765）+2×6.25×25-4×0.5×25
=6824.5（mm）
三 箍筋弯钩增加值
箍筋末端的弯钩形式如图四所示。一般的结构可按图四（b）（c）加工；有抗震要求和受扭的结构，应按图四（a）形式加工。

图四（a）135°/135°（b）90°/180°（c）90°/90°
当设计无具体要求时，用HPB235钢筋或冷拔低碳钢丝制作的箍筋，其弯钩的弯心直径应大于受力钢筋直径，且不小于箍筋直径的2.5倍；弯钩平直部分的长度，对一般结构，不宜小于箍筋直径的5倍，对有抗震要求的结构，不宜小于箍筋直径的10倍。
箍筋弯90°/90°弯钩时，两个弯钩的增加值为：2×（0.285D+4.785d），当取D=2.5d时，平直段为5d时，两个弯钩的增加值可取11d
同理可得箍筋的弯钩增加值：
90°/90° 非抗震地区，两弯钩的增加值为：11d
90°/180° 非抗震地区，两弯钩的增加值为：14d
135°/135° 非抗震地区，两弯钩的增加值为：14d
135°/135° 抗震地区，两弯钩的增加值为：14d+10d
例如图五 求箍筋下料长度。

图五：箍筋外包尺寸图
箍筋下料长度为：
L=（462+212）×2+11×6-3×2×6=1378（mm）
当有抗震要求时，箍筋下料长度为：
L=（462+212）×2+14×6-3×2×6+10×6=1456（mm）
四 配料计算注意事项
a 在设计图纸中，钢筋配置的细节问题没有注明时，一般可按构造要求处理；
b 配料计算时，要考虑钢筋的形状和尺寸在满足设计要求的前提下有利于加工安装；
c 配料时，还要考虑施工需要的附加钢筋。
