C25泵送混凝土配合比设计记录
试验日期:2004年3月5日 设计编号:009
一、设计依据：
1．JGJ55—2000《混凝土配合比设计规程》；
2．JTJ053—94《公路工程水泥混凝土试验规程》；
3．JTJ041—2000《公路桥涵施工技术规范》。
二、工程要求：
1．强度等级：C25泵送混凝土;
2．混凝土坍落度：120~160mm；
3．拌和方法：机械；捣实方法：机械。
三、使用部位：
国道210延安过境公路工程，南湾梁隧道二次衬砌。
四、材料要求：
1. 水泥：耀县水泥厂，秦岭牌Ｐ·O32.5R；
2. 砂：西安灞桥，中砂，细度模数2.85，松散堆积密度1500mg/m3；
3. 石子： 碎石、 1号料：掺量40%， 2号料：掺量60%，级配组成见附表5。
1号料：最大粒径40mm，20~40mm单粒级配，松散堆积密度1430kg/m3；空隙率45.6%；
2号料：最大粒径25mm，5~25mm连续级配，松散堆积密度1460kg/m3；空隙率45%；
4．水：饮用水。
5．外加剂：KDNOF-1高效缓凝减水剂，掺量为水泥重量1%，减水率20%。
五、混凝土配合比设计：

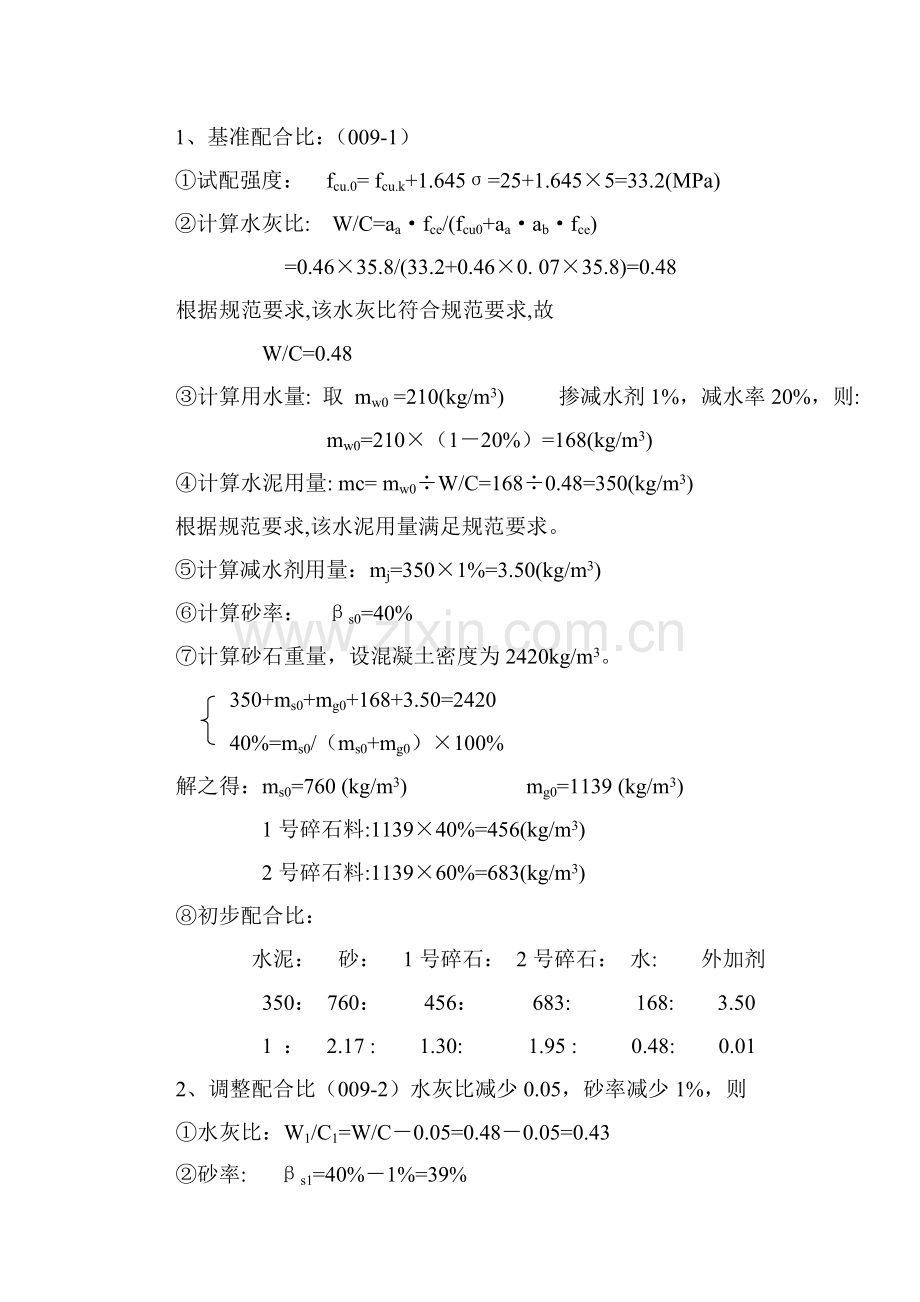

1、基准配合比：（009-1）
①试配强度： fcu.0= fcu.k+1.645σ=25+1.645×5=33.2(MPa)
②计算水灰比: W/C=aa·fce/(fcu0+aa·ab·fce)
=0.46×35.8/(33.2+0.46×0. 07×35.8)=0.48
根据规范要求,该水灰比符合规范要求,故
W/C=0.48
③计算用水量: 取 mw0 =210(kg/m3) 掺减水剂1%，减水率20%，则:
mw0=210×（1－20%）=168(kg/m3)
④计算水泥用量: mc= mw0÷W/C=168÷0.48=350(kg/m3)
根据规范要求,该水泥用量满足规范要求。
⑤计算减水剂用量：mj=350×1%=3.50(kg/m3)
⑥计算砂率： βs0=40%
⑦计算砂石重量，设混凝土密度为2420kg/m3。
350+ms0+mg0+168+3.50=2420
40%=ms0/（ms0+mg0）×100%
解之得：ms0=760 (kg/m3) mg0=1139 (kg/m3)
1号碎石料:1139×40%=456(kg/m3)
2号碎石料:1139×60%=683(kg/m3)
⑧初步配合比：
水泥： 砂： 1号碎石： 2号碎石： 水: 外加剂
350： 760： 456： 683: 168: 3.50
1 ： 2.17 : 1.30: 1.95 : 0.48: 0.01
2、调整配合比（009-2）水灰比减少0.05，砂率减少1%，则
①水灰比：W1/C1=W/C－0.05=0.48－0.05=0.43
②砂率: βs1=40%－1%=39%
③用水量: mw0=168(kg/m3)
④计算水泥用量: mc= mw0÷W/C=168÷0.43=391(kg/m3)
根据规范要求,该水泥用量满足规范要求。
⑤计算减水剂用量：mj=391×1%=3.91(kg/m3)
⑥计算砂石重量，设混凝土密度为2420kg/m3。
391+ms1+mg1+168+3.91=2420
39%=ms1/（ms1+mg1）×100%
解之得：ms0=724(kg/m3) mg0=1133(kg/m3)
1号碎石料:1133×39%=453(kg/m3)
2号碎石料:1133×60%=680 (kg/m3)
⑦初步配合比：
水泥： 砂： 1号碎石： 2号碎石： 水: 外加剂
391： 724： 453： 680: 168: 3.91
1 ： 1.85: 1.16: 1.74 : 0.43 0.01
3、调整配合比（009-3）水灰比增加0.05，砂率增加1%，则
①水灰比：W2/C2=W/C+0.05=0.48+0.05=0.53
②砂率: βs2=40%+1%=41%
③用水量: mw2=168(kg/m3)
④计算水泥用量: mc1= mw2÷W2/C2=168÷0.53=317(kg/m3)
根据规范要求,该水泥用量满足规范要求。
⑤计算减水剂用量：mj=317×1%=3.17(kg/m3)
⑥计算砂石重量，设混凝土密度为2420kg/m3。
317+ms1+mg1+168+3.17=2420
41%=ms1/（ms1+mg1）×100%
解之得：ms0=792(kg/m3) mg0=1140(kg/m3)
1号碎石料:1140×40%=456(kg/m3)
2号碎石料:1140×60%=684(kg/m3)
⑦初步配合比：
水泥： 砂： 1号碎石： 2号碎石： 水: 外加剂
317： 792： 456： 684: 168: 3.17
1 ： 2.50 : 1.44: 2.16: 0.53: 0.01
4、试拌校正
设计编号
名 称
005—1
005—2
005—3
称量
实际用量
称量
实际用量
称量
实际用量
水泥 （kg）
8.75
8.75
9.775
9.775
7.925
7.925
砂 （kg）
19.0
19.0
18.100
18.100
19.8
19.8
碎石１号料 （kg）
11.4
11.4
11.325
11.325
11.4
11.4
碎石２号料 （kg）
17.075
17.075
17.000
17.000
17.1
17.1
水 （kg）
4.2
4.2
4.2
4.2
4.2
4.2
外加剂 （g）
87.5
87.5
97.75
97.75
79.25
79.25
实测坍落度（mm）
150
160
160
棍度
中
中
中
含砂情况
2
中
中
保水情况
少量
少量
少量
粘聚性
良好
良好
良好
实测混凝土密度（kg/m3）
2430
2410
2410
设计混凝土密度（kg/m3）
2400
2400
2400
密度校正系数 (%)
101.2
100.4
100.4
根据JGJ55—2000《混凝土配合比设计规程》，当混凝土表观密度实测值与计算值之差的绝对值与计算值的比值不超过2%时，该配合比可不做调整。
六、确定理论配合比:
设计
编号
试配
强度
（MPa）
水灰比
灰
水
比
水泥用量
（kg/m3）
坍落度
（mm）
配合比
28d抗压强度（MPa）
009—1
33.2
0.48
2.083
350
150
1:2.17:1.30:1.95:0.48:0.01
45.5
009—2
33.2
0.43
2.326
391
160
1:1.85:1.16:1.74:0.43:0.01
48.7
009—3
33.2
0.53
1.887
317
160
1:2.50:1.44:2.16:0.53:0.01
42.3
根据28天立方体抗压强度试验结果，确定设计编号为009-1配合比为理论配合比，则：
水泥： 砂： 1号碎石： 2号碎石： 水: 外加剂
350： 760： 456： 683: 168: 3.50
1 ： 2.17 : 1.30: 1.95 : 0.48: 0.01

试验： 计算： 复核：
