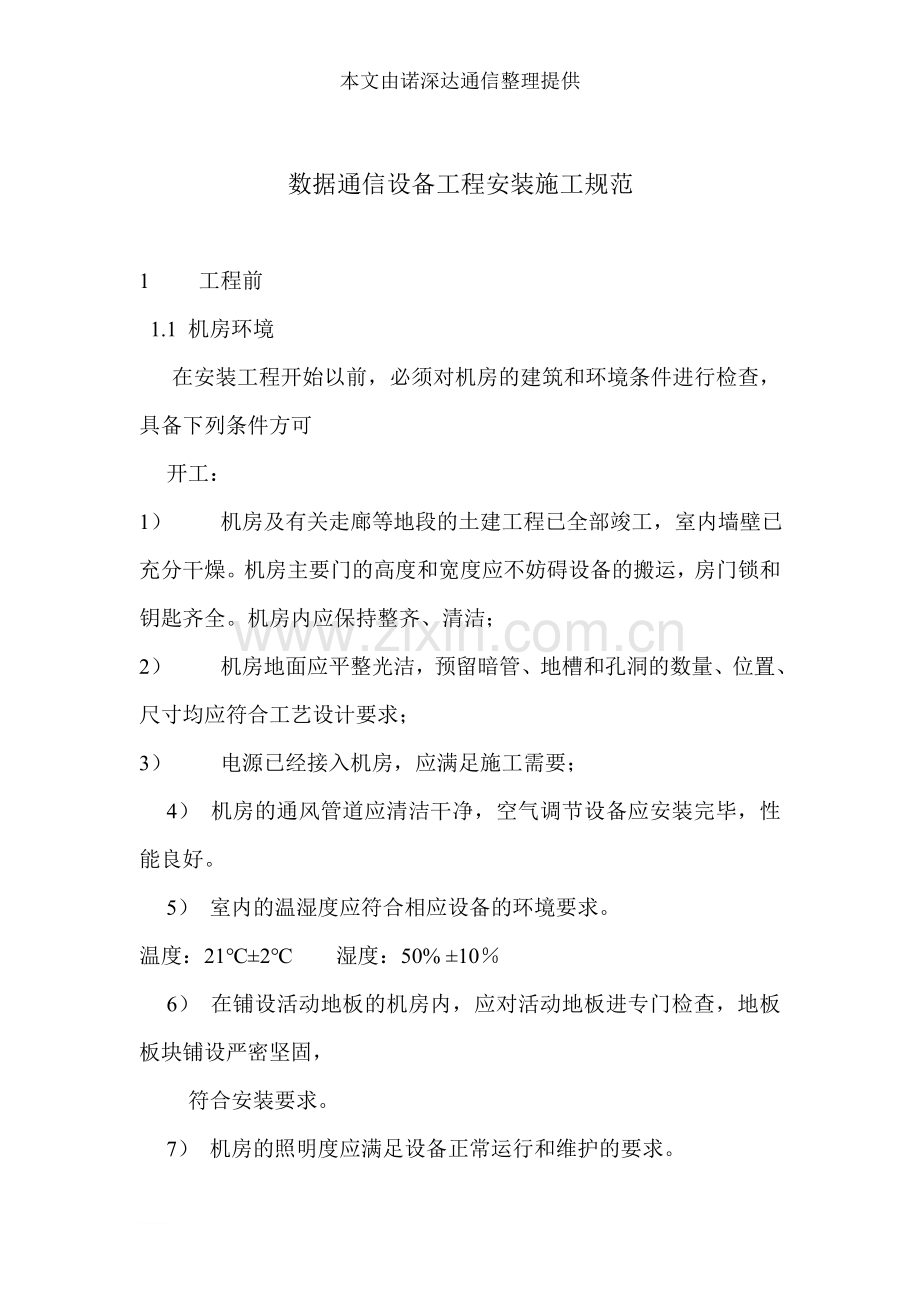

数据通信设备工程安装施工规范

1         工程前
  1.1  机房环境
      在安装工程开始以前，必须对机房的建筑和环境条件进行检查，具备下列条件方可
    开工：
1）        机房及有关走廊等地段的土建工程已全部竣工，室内墙壁已充分干燥。机房主要门的高度和宽度应不妨碍设备的搬运，房门锁和钥匙齐全。机房内应保持整齐、清洁；
2）        机房地面应平整光洁，预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求；
3）        电源已经接入机房，应满足施工需要；
     4） 机房的通风管道应清洁干净，空气调节设备应安装完毕，性能良好。
     5） 室内的温湿度应符合相应设备的环境要求。
温度：21℃±2℃        湿度：50% ±10％
     6） 在铺设活动地板的机房内，应对活动地板进专门检查，地板板块铺设严密坚固，
         符合安装要求。
     7） 机房的照明度应满足设备正常运行和维护的要求。

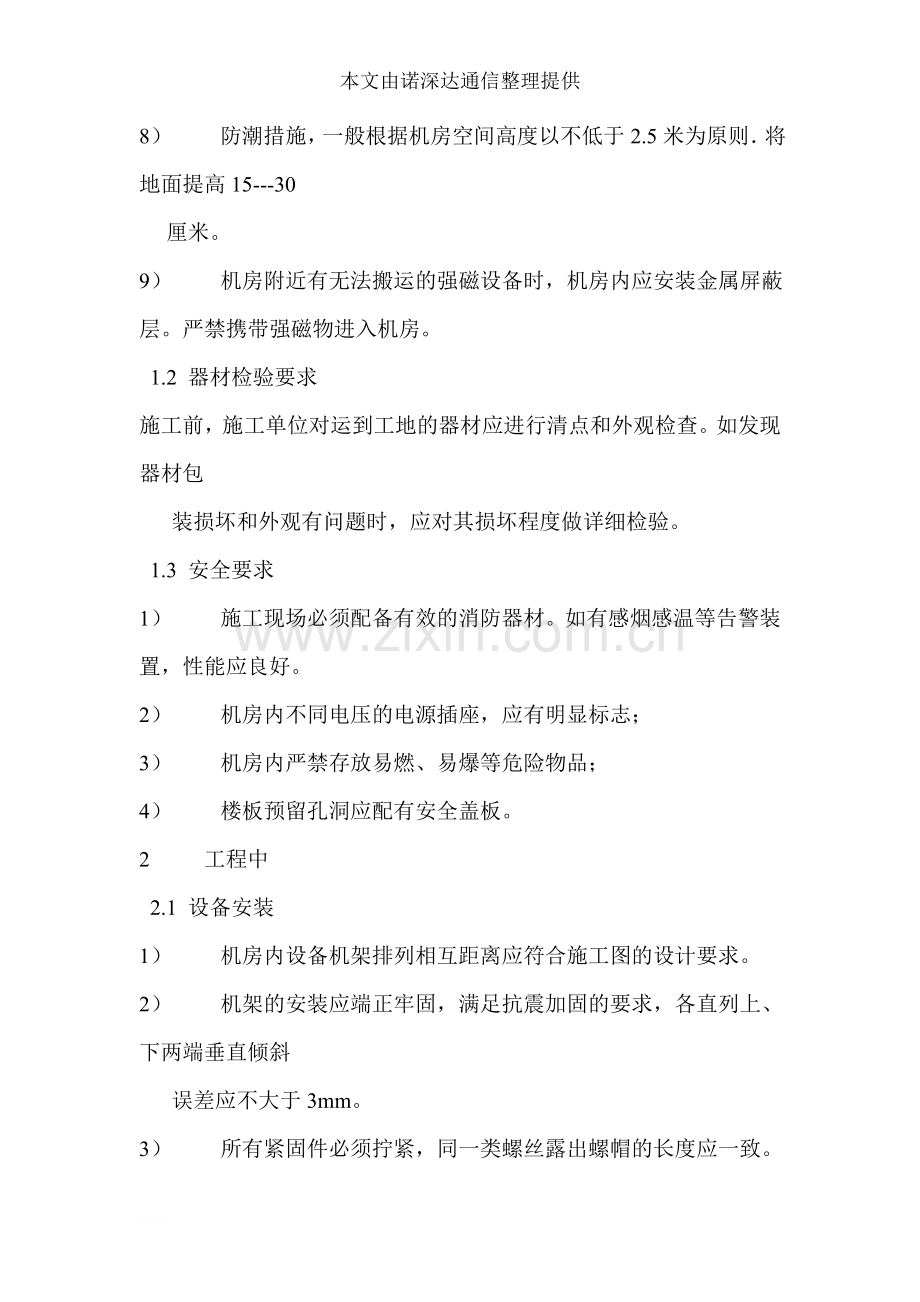

8）        防潮措施，一般根据机房空间高度以不低于2.5米为原则．将地面提高15---30
     厘米。
9）        机房附近有无法搬运的强磁设备时，机房内应安装金属屏蔽层。严禁携带强磁物进入机房。
  1.2  器材检验要求
施工前，施工单位对运到工地的器材应进行清点和外观检查。如发现器材包
      装损坏和外观有问题时，应对其损坏程度做详细检验。
  1.3  安全要求
1）         施工现场必须配备有效的消防器材。如有感烟感温等告警装置，性能应良好。
2）         机房内不同电压的电源插座，应有明显标志；
3）         机房内严禁存放易燃、易爆等危险物品；
4）        楼板预留孔洞应配有安全盖板。
2          工程中
  2.1  设备安装
1）        机房内设备机架排列相互距离应符合施工图的设计要求。
2）        机架的安装应端正牢固，满足抗震加固的要求，各直列上、下两端垂直倾斜
      误差应不大于3mm。
3）        所有紧固件必须拧紧，同一类螺丝露出螺帽的长度应一致。
4）        地线与铁架连接应加弹簧垫片保证接触良好。
5）        中间配线架整齐牢固，支铁平直，端子板高低一致，跳线环牢固整齐，无明
      显参差不齐现象。
2.2        电缆及电源线布放
1）          局内走线要采用地槽或架上走线，减少交叉，布线要整齐。信号线与电源线
      应分开敷设，如果必须交叉的，应采取隔离措施分开走线，保持地槽清洁、
      整齐、干燥：
2）          局内布线绝缘要求应》20M欧。
3）          绑扎后的电缆应互相紧密靠拢，外观平直、整齐。绑扎电缆时不得损伤电
      缆外皮。
2.3        设备标志
机房内各种设备的标志应明显、清晰、整齐一致、含义明确。
2.4        测试
1）          分组交换网
               分组交换网应测试以下内容：虚电路可靠性测试、中继负载性能测试、
            路由功能测试、网管功能测试、数据收集测试、网路功能测试等。
2）           数字数据网
    数字数据网应测试以下内容：电路可靠性测试、中继负载性能测试、路由功能测试、网管功能测试、网路功能测试、同步测试等。
3）           中国公用计算机互连网
中国公用计算机互连网应测试以下内容：网络安全测试、中继负载性
             能测试、网管功能测试、系统功能测试等。
4）             宽带网
宽带网应测试以下内容：电路可靠性测试、中继负载性能测试、路
             由功能测试、网管功能测试、网路功能测试、同步测试等。
3   工程结束
   工程结束后应进行相应的初验和终验。在初验测试阶段应对技术文件进行移交，技术文件应包括以下内容：设备资料、系统测试记录、局数据文件和施工图设计文件。
