单管溢流螺旋给料机说明书.doc

ISO9001：2000质量体系认证

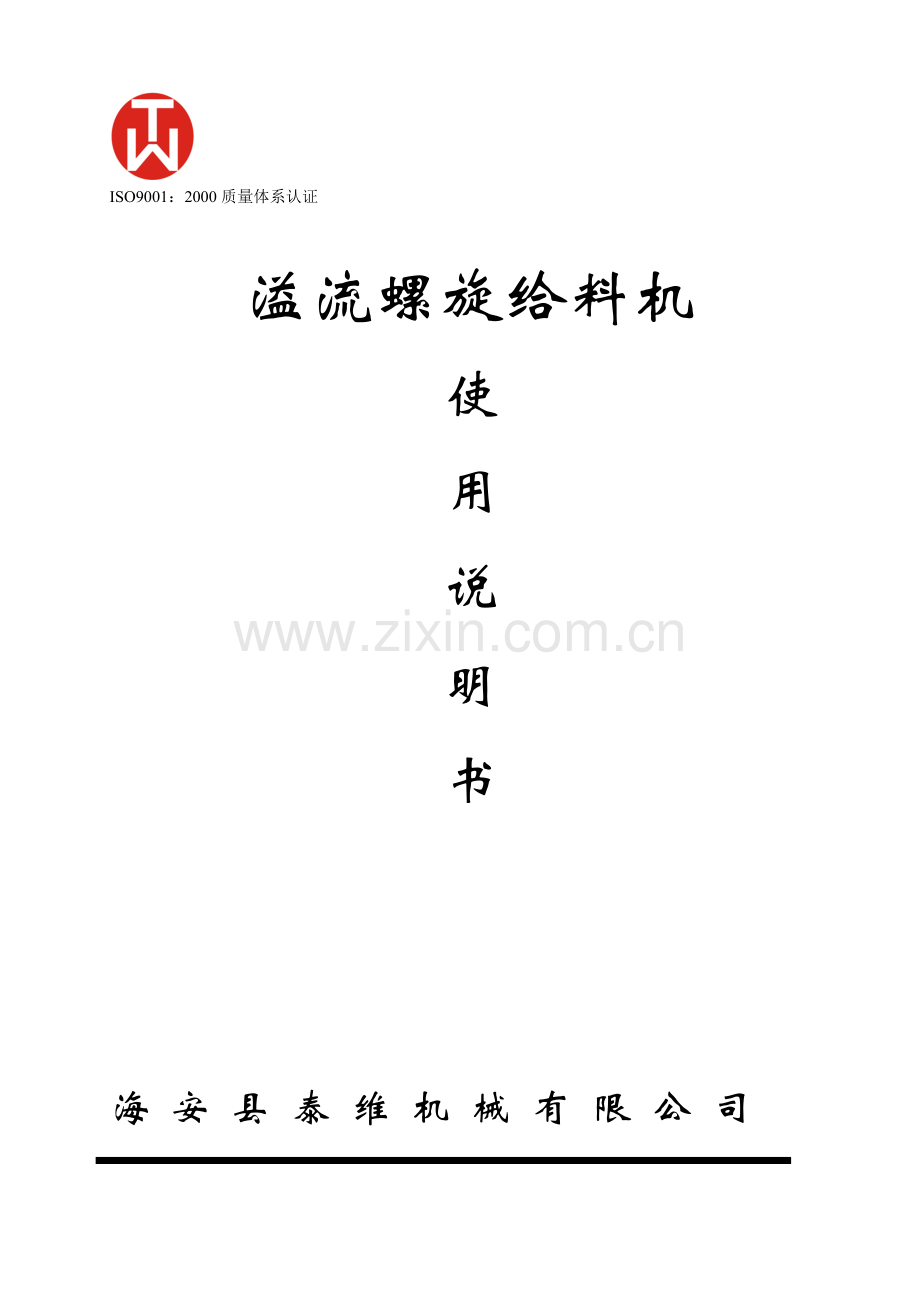

溢流螺旋给料机
使
用
说
明
书

海 安 县 泰 维 机 械 有 限 公 司

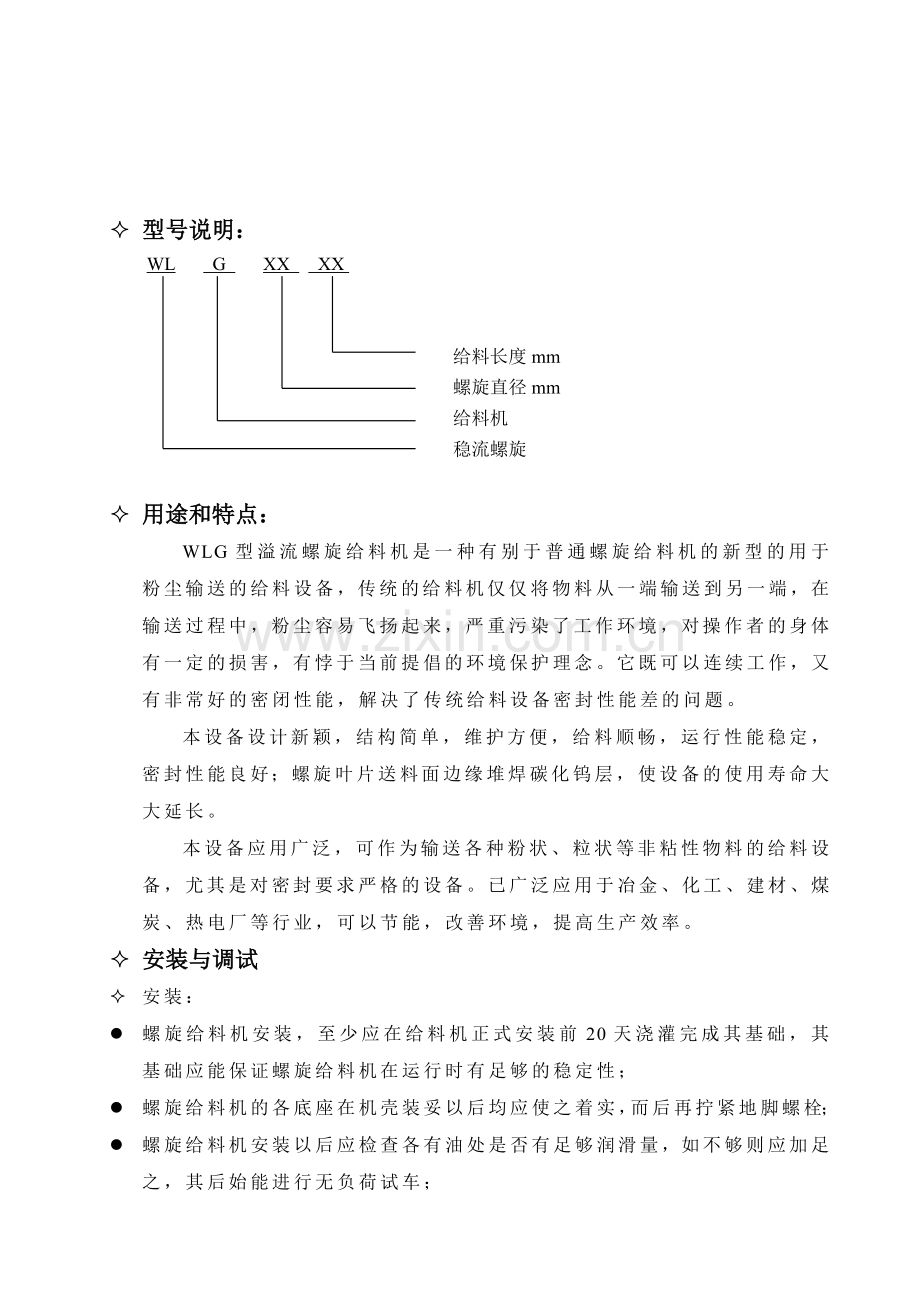

² 型号说明：
WL G XX XX

给料长度mm
螺旋直径mm
给料机
稳流螺旋

² 用途和特点：
WLG型溢流螺旋给料机是一种有别于普通螺旋给料机的新型的用于粉尘输送的给料设备，传统的给料机仅仅将物料从一端输送到另一端，在输送过程中，粉尘容易飞扬起来，严重污染了工作环境，对操作者的身体有一定的损害，有悖于当前提倡的环境保护理念。它既可以连续工作，又有非常好的密闭性能，解决了传统给料设备密封性能差的问题。
本设备设计新颖，结构简单，维护方便，给料顺畅，运行性能稳定，密封性能良好；螺旋叶片送料面边缘堆焊碳化钨层，使设备的使用寿命大大延长。
本设备应用广泛，可作为输送各种粉状、粒状等非粘性物料的给料设备，尤其是对密封要求严格的设备。已广泛应用于冶金、化工、建材、煤炭、热电厂等行业，可以节能，改善环境，提高生产效率。
² 安装与调试
² 安装：
l 螺旋给料机安装，至少应在给料机正式安装前20天浇灌完成其基础，其基础应能保证螺旋给料机在运行时有足够的稳定性；
l 螺旋给料机的各底座在机壳装妥以后均应使之着实，而后再拧紧地脚螺栓；
l 螺旋给料机安装以后应检查各有油处是否有足够润滑量，如不够则应加足之，其后始能进行无负荷试车；
l 螺旋给料机装妥后应进行连续4小时以上的无负荷试车，无负荷试车时应先注意螺旋给料机装配的正确性：
a． 螺旋输送机的运转应是平滑的；
b．各轴承箱不得发生漏油现象；
c．各轴承不得发热。
² 试运转：
本螺旋给料机出厂前已进行连续运转时间不少于2小时的空载试验。设备在现场安装调整完毕后也应进行短期试运转。
² 使用与维护：
l 螺旋给料机进料时需要均匀地加料，否则容易引起积塞而造成机器的过载。
l 螺旋给料机应在机壳内没有输送物料时，即无负荷时起动，起动后始向输送机加料。
l 为了使螺旋给料机起动时机壳内无输送物料，因此给料机在停止加料而机壳内输送物料已被输送完毕以后方得停止运转。
l 被输送物料内不得混入坚硬的大块物料，它可使加料时卡住螺旋而造成螺旋给料机的损坏。
l 在使用中经常检视螺旋给料机的工作状态，注意各紧固件是否松动，如发现有机件松动，应及时拧紧螺钉，使之重新紧固。
l 螺旋给料机驱动装置之减速器应用汽油机润滑油HQ-GB485~65（或性质相同者）润滑，隔三个月换油一次（或按减速器加油说明加油）。
l 螺旋输送机两端轴承箱采用3号钙基润滑脂（或性质相同者）润滑，一般一个月加注一次，注入量约占轴承箱内腔空间的2/3为宜。
l 螺旋给料机运转中发生任何不正常现象均应加以检查，并消除之，不得强行运转。
² 使用条件：
l 使用高度不超过1000米；
l 环境温度：（操作状态下）-20℃～50℃；
l 运行温度：（操作状态下）200℃以下；
l 在环境温度为20±5℃时，周围介质相对温度不大于85%；
l 周围附近没有振源；
l 周围没有爆炸危险介质；
l 周围没有严重腐蚀及影响电气绝缘的介质。
² 随机技术文件：
本系列螺旋给料机出厂时随机携带如下技术文件：
l 产品使用说明书；
l 产品合格证；
l 装箱清单；
l 产品安装总图。
