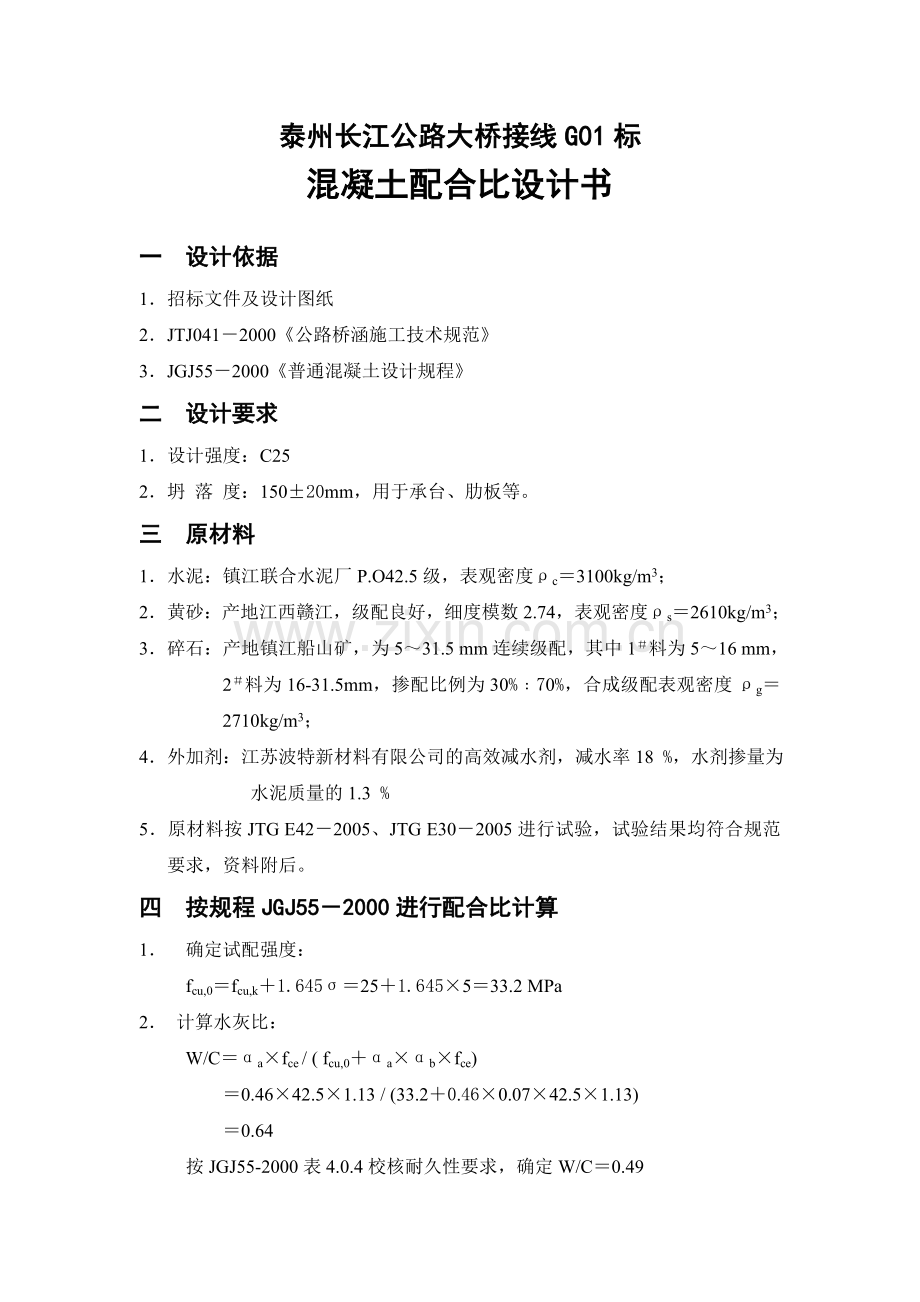

泰州长江公路大桥接线G01标
混凝土配合比设计书

一 设计依据
1．招标文件及设计图纸
2．JTJ041－2000《公路桥涵施工技术规范》
3．JGJ55－2000《普通混凝土设计规程》
二 设计要求
1．设计强度：C25
2．坍 落 度：150±20mm，用于承台、肋板等。
三 原材料
1．水泥：镇江联合水泥厂P.O42.5级，表观密度ρc＝3100kg/m3；
2．黄砂：产地江西赣江，级配良好，细度模数2.74，表观密度ρs＝2610kg/m3；
3．碎石：产地镇江船山矿，为5～31.5 mm连续级配，其中1＃料为5～16 mm， 2＃料为16-31.5mm，掺配比例为30%﹕70%，合成级配表观密度ρg＝2710kg/m3；
4．外加剂：江苏波特新材料有限公司的高效减水剂，减水率18 %，水剂掺量为水泥质量的1.3 %
5．原材料按JTG E42－2005、JTG E30－2005进行试验，试验结果均符合规范要求，资料附后。
四 按规程JGJ55－2000进行配合比计算
1． 确定试配强度：
fcu,0＝fcu,k＋1.645σ＝25＋1.645×5＝33.2 MPa
2． 计算水灰比：
W/C＝αa×fce / ( fcu,0＋αa×αb×fce)
＝0.46×42.5×1.13 / (33.2＋0.46×0.07×42.5×1.13)
＝0.64
按JGJ55-2000表4.0.4校核耐久性要求，确定W/C＝0.49
3． 根据坍落度设计要求，确定单位用水量mw0＝213kg/m3
外加剂掺量为水泥的1.3%，测得外加剂减水率18%，
mwa=mwo×(1-β)=213×（1-0.18）=175kg/m3
4． 计算水泥用
mc0＝mw0/( W/C) ＝175/0.49＝357kg/m3
减水剂用量为：mj= mc0×0.013=4.641kg/m3
5． 根据水灰比和碎石最大粒径，砂率采用βs＝40%
6． 体积法计算每立方混凝土粗集料、细集料用量
mc0/ρc＋mg0/ρg＋ms0/ρs＋mw0/ρw＋0.01α＝1
βs＝ms0/( ms0＋mg0) ×100%
经计算求得： mg0＝1120kg/m3 ms0＝747kg/m3
配合比为：
水 泥
黄 砂
石 子
水
外加剂
357
747
1120
175
4.641
7．调整工作性，确定基准配合比
① 按计算初步配合比试拌25L混凝土拌和物，各种材料用量为：(单位：kg)
水 泥
黄 砂
石 子
水
外加剂
8.92
18.68
28.00
4.38
0.116
②在室温(20±5)℃条件下，测定坍落度为150 mm，粘聚性和保水性良好，满足施工和易性要求。
③ 测得混凝土拌和物的实际密度为2400 kg/m3，计算理论密度为2399kg/m3，则密度修正系数为：
＜2% 故配合比可不进行修正
④ 基准配合比为(kg/m3)：
水 泥
黄 砂
石 子
水
外加剂
8.92
18.68
28.00
4.38
0.116
8．检验强度，确定试验室配合比：
以基准配合比为准，用水量保持不变，水灰比分别减增0.03、砂率减增1%，即
A组：(W/C)A＝0.46；βs=41%
C组：(W/C)C＝0.52；βs=39%
三组配合比分别为 (kg/m3) ：
A组：
水 泥
黄 砂
石 子
水
外加剂
380
757
1089
175
4.94
1
1.99
2.87
0.46
0.013
B组：
水 泥
黄 砂
石 子
水
外加剂
357
747
1120
175
4.641
1
2.09
3.14
0.49
0.013
C组：
水 泥
黄 砂
石 子
水
外加剂
337
735
1150
175
4.381
1
2.18
3.41
0.52
0.013
经测定A、B、C三组配合比混凝土拌和物坍落度符合要求，粘聚性、保水性均良好，三组配合比经拌制成型，在标准条件下养护7天后，测定其抗压强度值分别为：
分组名称
A组
B组
C组
7天
强 度(MPa)
30.1
28.4
25.0
达试配强度(%)
90.7
85.5
75.2
9． 根据上述试验数据，我们选定B组配合比为试验室配合比，即：(kg/m3)
水 泥
黄 砂
石 子
水
外加剂
357
747
1120
175
4.641
1
2.09
3.14
0.49
0.013
10．试验室试配粗、细集料为干燥状态，施工配合比必须根据现场粗、细集料含水率进行调整。

泰 州 长 江 公 路 大 桥 接 线 G01 标

C25 （承台、肋板等） 混 凝 土

配
合
比
设
计
书

无 锡 路 桥 集 团 有 限 公 司
泰州长江公路大桥接线G01标项目部

承台、肋板等C25混凝土配合比汇总表

试验项目
水灰比
砂率(%)
水泥(Kg)
黄砂(Kg)
碎石(Kg)
水(Kg)
减水剂(Kg)
7天抗压
28天抗压
7天强度（MPa）
达到试配强度(%)
28天强度（MPa）
达到试配强度
(%)
A组
0.46
41
380
757
1089
175
4.49
30.1
90.7
38.3
115.4
B组
0.49
40
357
747
1120
175
4.641
28.4
85.5
35.6
107.2
C组
0.52
39
337
735
1150
175
4.381
25.0
75.2
32.8
98.8
根据上述拟用B组配合比，B组配合比的工作性能及强度都能满足设计规范要求。
