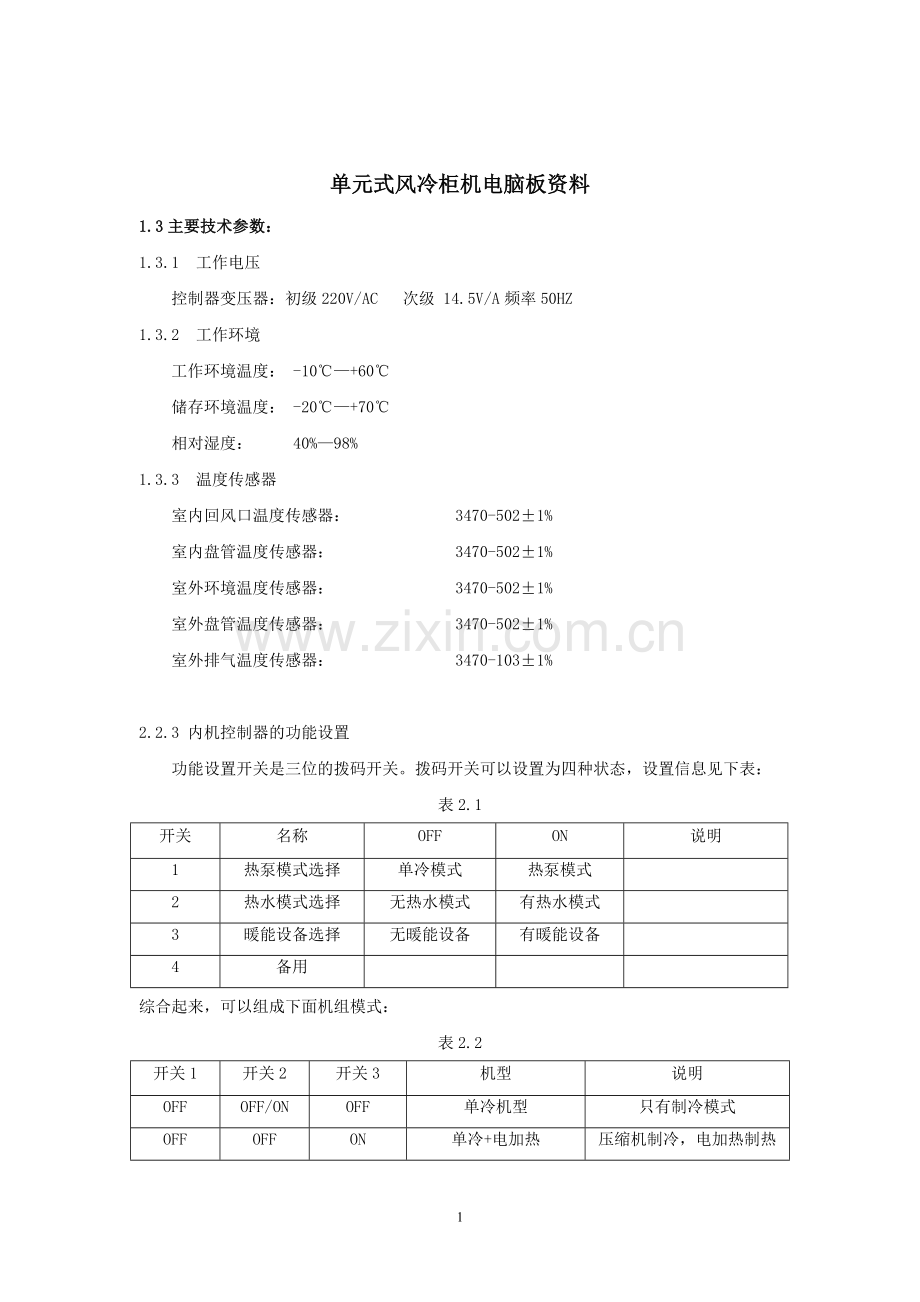

单元式风冷柜机电脑板资料
1.3主要技术参数：
1.3.1 工作电压
控制器变压器：初级220V/AC 次级 14.5V/A频率50HZ
1.3.2 工作环境
工作环境温度： -10℃—+60℃
储存环境温度： -20℃—+70℃
相对湿度： 40%—98%
1.3.3 温度传感器
室内回风口温度传感器： 3470-502±1%
室内盘管温度传感器： 3470-502±1%
室外环境温度传感器： 3470-502±1%
室外盘管温度传感器： 3470-502±1%
室外排气温度传感器： 3470-103±1%

2.2.3 内机控制器的功能设置
功能设置开关是三位的拨码开关。拨码开关可以设置为四种状态，设置信息见下表：
表2.1
开关
名称
OFF
ON
说明
1
热泵模式选择
单冷模式
热泵模式

2
热水模式选择
无热水模式
有热水模式

3
暖能设备选择
无暖能设备
有暖能设备

4
备用

综合起来，可以组成下面机组模式：
表2.2
开关1
开关2
开关3
机型
说明
OFF
OFF/ON
OFF
单冷机型
只有制冷模式
OFF
OFF
ON
单冷+电加热
压缩机制冷，电加热制热
OFF
ON
ON
单冷+热水盘管
无制热模式，有热水模式
ON
OFF/ON
OFF
热泵机型
无暖能设备
ON
OFF
ON
热泵+电加热
电加热辅助热泵制热
ON
ON
ON
热泵+热水盘管
有制热、热水模式

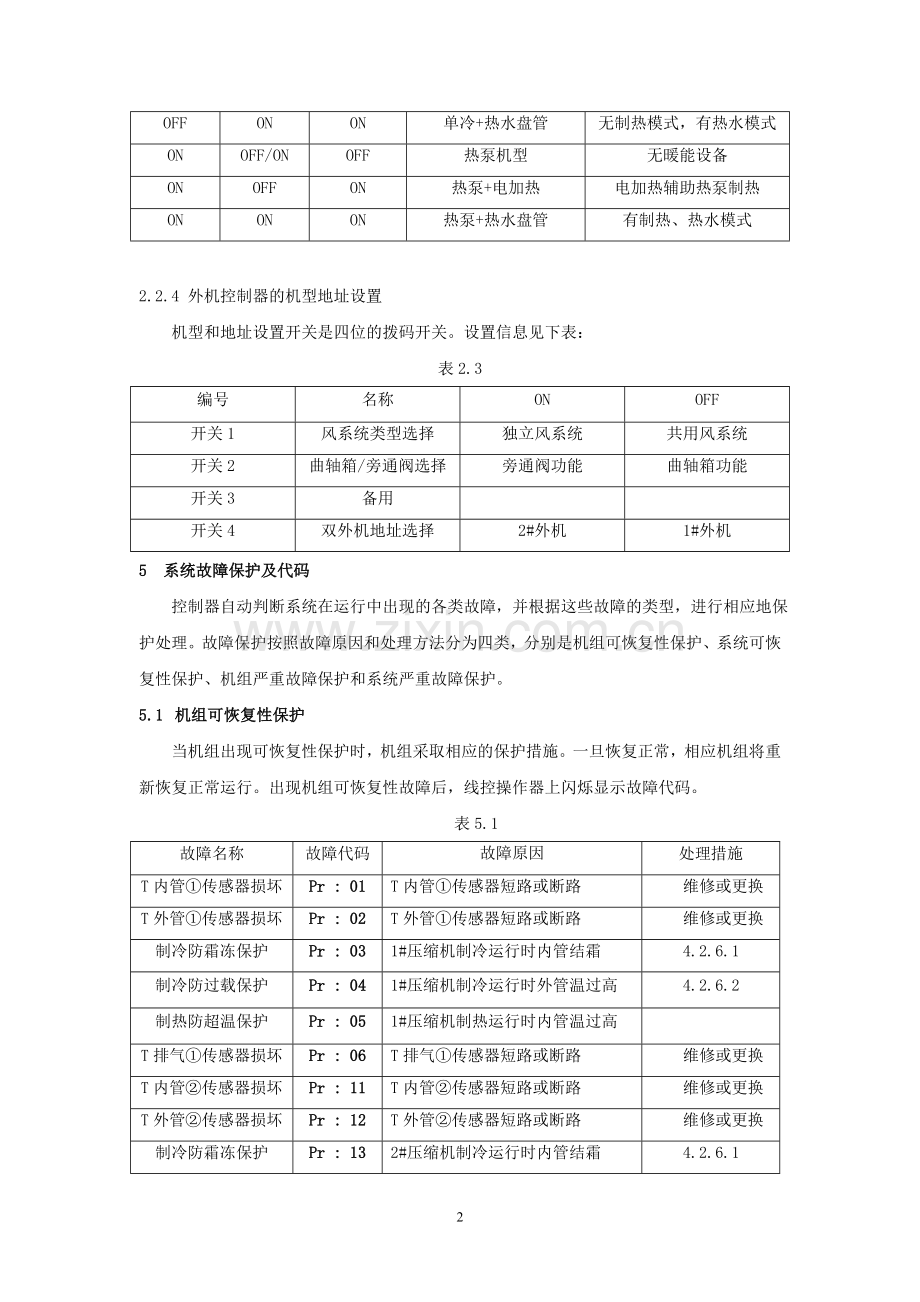

2.2.4 外机控制器的机型地址设置
机型和地址设置开关是四位的拨码开关。设置信息见下表：
表2.3
编号
名称
ON
OFF
开关1
风系统类型选择
独立风系统
共用风系统
开关2
曲轴箱/旁通阀选择
旁通阀功能
曲轴箱功能
开关3
备用

开关4
双外机地址选择
2#外机
1#外机
5 系统故障保护及代码
控制器自动判断系统在运行中出现的各类故障，并根据这些故障的类型，进行相应地保护处理。故障保护按照故障原因和处理方法分为四类，分别是机组可恢复性保护、系统可恢复性保护、机组严重故障保护和系统严重故障保护。
5.1 机组可恢复性保护
当机组出现可恢复性保护时，机组采取相应的保护措施。一旦恢复正常，相应机组将重新恢复正常运行。出现机组可恢复性故障后，线控操作器上闪烁显示故障代码。
表5.1
故障名称
故障代码
故障原因
处理措施
T内管①传感器损坏
Pr : 01
T内管①传感器短路或断路
维修或更换
T外管①传感器损坏
Pr : 02
T外管①传感器短路或断路
维修或更换
制冷防霜冻保护
Pr : 03
1#压缩机制冷运行时内管结霜
4.2.6.1
制冷防过载保护
Pr : 04
1#压缩机制冷运行时外管温过高
4.2.6.2
制热防超温保护
Pr : 05
1#压缩机制热运行时内管温过高

T排气①传感器损坏
Pr : 06
T排气①传感器短路或断路
维修或更换
T内管②传感器损坏
Pr : 11
T内管②传感器短路或断路
维修或更换
T外管②传感器损坏
Pr : 12
T外管②传感器短路或断路
维修或更换
制冷防霜冻保护
Pr : 13
2#压缩机制冷运行时内管结霜
4.2.6.1
制冷防过载保护
Pr : 14
2#压缩机制冷运行时外管温过高
4.2.6.2
制热防超温保护
Pr : 15
2#压缩机制热运行时内管温过高

T排气②传感器损坏
Pr : 16
T排气②传感器短路或断路
维修或更换
T内管③传感器损坏
Pr : 21
T内管③传感器短路或断路
维修或更换
T外管③传感器损坏
Pr : 22
T外管③传感器短路或断路
维修或更换
制冷防霜冻保护
Pr : 23
3#压缩机制冷运行时内管结霜
4.2.6.1
制冷防过载保护
Pr : 24
3#压缩机制冷运行时外管温过高
4.2.6.2
制热防超温保护
Pr : 25
3#压缩机制热运行时内管温过高

T排气③传感器损坏
Pr : 26
T排气③传感器短路或断路
维修或更换
T内管④传感器损坏
Pr : 31
T内管④传感器短路或断路
维修或更换
T外管④传感器损坏
Pr : 32
T外管④传感器短路或断路
维修或更换
制冷防霜冻保护
Pr : 33
4#压缩机制冷运行时内管结霜
4.2.6.1
制冷防过载保护
Pr : 34
4#压缩机制冷运行时外管温过高
4.2.6.2
制热防超温保护
Pr : 35
4#压缩机制热运行时内管温过高

T排气④传感器损坏
Pr : 36
T排气④传感器短路或断路
维修或更换
5.2 系统可恢复性保护
当空调系统出现可恢复性保护时，采取相应的保护措施。一旦恢复正常，系统将重新恢复正常运行。出现系统可恢复性故障后，线控操作器上闪烁显示故障代码。
表5.2
故障名称
故障代码
故障原因
处理措施
T回风传感器损坏
Po : 01
T回风传感器短路或断路
维修或更换
T外环传感器损坏
Po : 02
T外环传感器短路或断路
维修或更换
5.3 机组严重保护
机组出现严重故障保护后，在线控操作器上出现故障代码，停相应机组，其它正常机组继续运行。故障机组停机后，不能恢复运行，除非人工操作复位故障状态。
表5.2
故障原因
故障代码
故障原因
处理措施
1#系统排气超温保护
Er：01
1#系统排气温度过高
机组停机
1#系统外风机过载
Er：02
1#系统外风机保护开关断开
机组停机
1#系统冷媒不足保护
Er：03
1#系统系统缺乏冷媒
4.2.6.4， 4.5.8.3
1#系统高压保护
Er：04
1#系统高压开关断开
机组停机
1#系统低压保护
Er：05
1#系统低压开关断开
机组停机
2#系统排气超温保护
Er：11
2#系统排气温度过高
机组停机
2#系统外风机过载
Er：12
2#系统外风机保护开关断开
机组停机
2#系统冷媒不足保护
Er：13
2#系统系统缺乏冷媒
4.2.6.4， 4.5.8.3
2#系统高压保护
Er：14
2#系统高压开关断开
机组停机
2#系统低压保护
Er：15
2#系统低压开关断开
机组停机
3#系统排气超温保护
Er：21
3#系统排气温度过高
机组停机
3#系统外风机过载
Er：22
3#系统外风机保护开关断开
机组停机
3#系统冷媒不足保护
Er：23
3#系统系统缺乏冷媒
4.2.6.4， 4.5.8.3
3#系统高压保护
Er：24
3#系统高压开关断开
机组停机
3#系统低压保护
Er：25
3#系统低压开关断开
机组停机
4#系统排气超温保护
Er：31
4#系统排气温度过高
机组停机
4#系统外风机过载
Er：32
4#系统外风机保护开关断开
机组停机
4#系统冷媒不足保护
Er：33
4#系统系统缺乏冷媒
4.2.6.4， 4.5.8.3
4#系统高压保护
Er：34
4#系统高压开关断开
机组停机
4#系统低压保护
Er：35
4#系统低压开关断开
机组停机

5.4 系统严重保护
系统出现严重故障保护后，在线控操作器上出现故障代码，停整个系统，不能恢复运行，除非人工操作复位故障状态。
表5.4
故障原因
故障代码
故障原因
处理措施
线控器通讯故障
Eo：00
控制板到线控器通讯异常
不能操作
内风机过载
Eo：01
内风机过载开关断开
系统关机
相序保护
Eo：03
相序保护开关断开
系统关机
室外机通讯故障
Eo：08
室外机通讯连接不上
系统关机

宁波伯瑞斯空调售后服务咨询电话：[phone]
