完工验收鉴定书.doc

上传人:s4****5z 文档编号:8655151 上传时间:2025-02-24 格式:DOC 页数:10 大小:64KB 下载积分:10 金币
下载 相关 举报
完工验收鉴定书.doc_第1页
第1页 / 共10页
完工验收鉴定书.doc_第2页
第2页 / 共10页


点击查看更多>>
资源描述

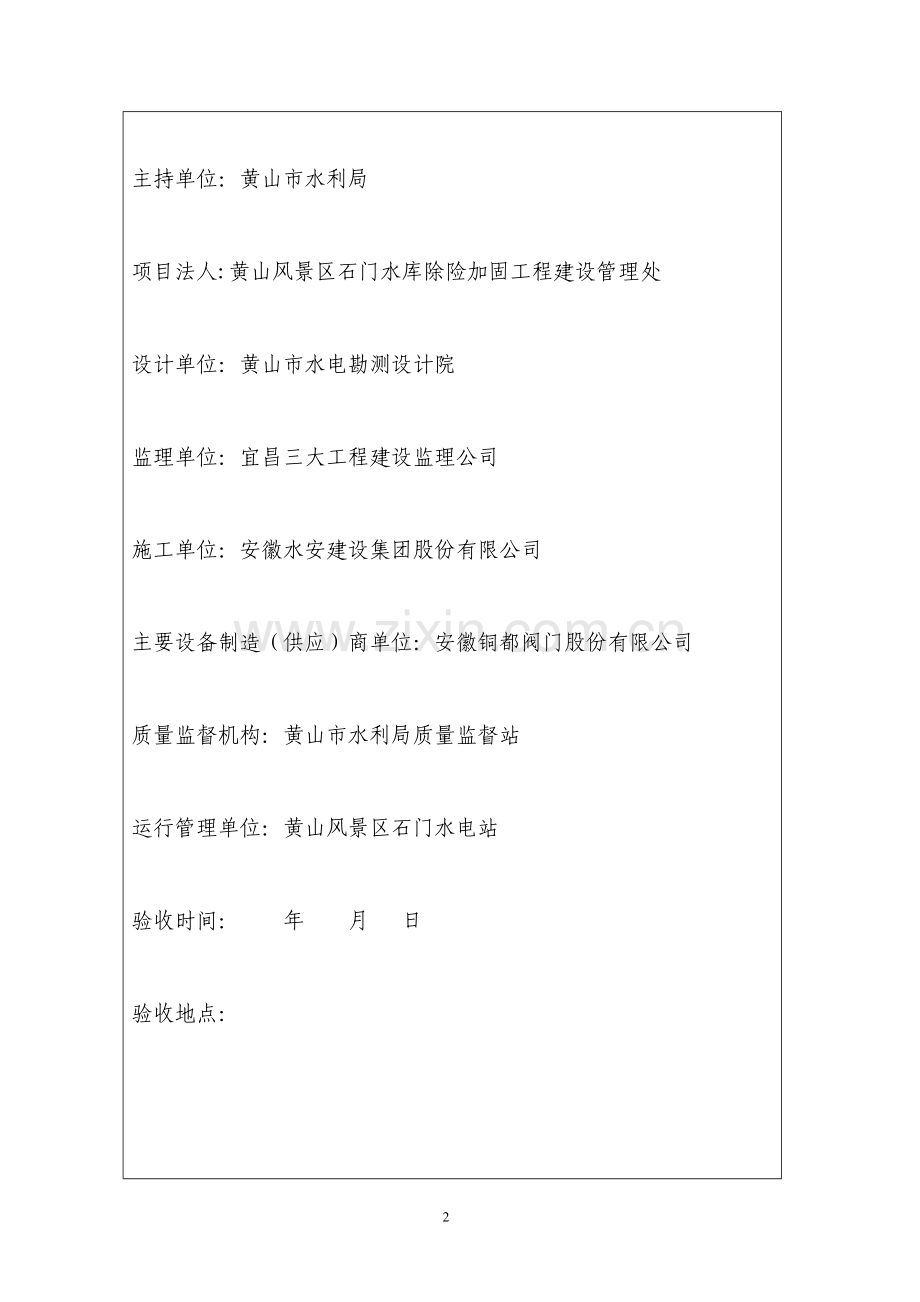

黄山风景区石门水库除险加固工程 完 工 验 收 (SMSK-SG) 鉴 定 书 黄山风景区石门水库除险加固工程完工验收工作组 年   月 日 主持单位:黄山市水利局 项目法人:黄山风景区石门水库除险加固工程建设管理处 设计单位:黄山市水电勘测设计院 监理单位:宜昌三大工程建设监理公司 施工单位:安徽水安建设集团股份有限公司 主要设备制造(供应)商单位:安徽铜都阀门股份有限公司 质量监督机构:黄山市水利局质量监督站 运行管理单位:黄山风景区石门水电站 验收时间: 年 月 日 验收地点: 黄山风景区石门水库除险加固工程由黄山市水利局《黄水基[2010]31号》文件进行初步设计批复,2010年11月17日黄山市水利局《黄水基[52]号》文件批复同意开工建设,2011年6月20日完成施工任务。 根据《水利水电建设工程验收规范》(SL223-2008)及业主申请,验收会议于2011年7月 日在 会议室举行。会议由黄山市水利局主持,黄山市水利局质量监督站、设计、监理、施工及运行管理等单位的领导专家或代表参加了会议。会议听取了业主、设计、监理、施工等有关单位的工作报告,通过审阅了有关资料,现场查验了工程实况,经验收委员会讨论,形成本鉴定书。 一、合同工程概况 (一)合同工程名称及位置 黄山风景区石门水库除险加固工程位于旅游胜地黄山风景区的东部,流域面积90.3km2,属长江流域青弋江水系。水库大坝地处青弋江支流麻川河上游的石门口,上距汤口镇约14km,下距谭家桥镇约4km,是一座具有防洪、发电、灌溉等综合效益的小(1)型水库。 (二)合同工程主要建设内容 大坝上游面防渗面板(100厘米厚度)混凝土及闸门墩、启闭平台混凝土浇筑。河床和左岸帷幕灌浆;溢流面表面采用环氧砂浆处理;进厂道路拓宽加高;下游河道清淤、冲刷坑采用C20埋石混凝土填平,及表面浇筑C25钢筋混凝土护坦;下游右岸新建浆砌石护岸;上坝人行便道;新建上、下游空中栈道;管理房改造。 (三)合同工程建设过程 1.上游地基开挖与抗渗处理分部工程 :于2010年11月22日开始施工,2011年4月25日完工。淤泥、石方挖运:利用挖掘机配合人工挖至新鲜岩面。项目部“三检”合格后,报建设单位、设计单位、监理组进行隐蔽工程联合验收。帷幕灌浆平台、闸门边墩及坝面防渗混凝土浇筑在隐蔽工程验收合格后进行,均采用商品混凝土。河床和左岸帷幕灌浆:按照设计要求在灌浆平台中部开始造孔,孔距为2.5米,按二序孔施工。成孔后及时验收,达到设计深度后进行灌浆作业,灌浆前按技术规范要求先做钻孔冲洗,符合要求后进行灌浆。浆液变换和结束标准均按照设计文件和技术规范进行。检查孔位于河床6#~7#孔之间,孔深14.4米,灌浆前压水试验透水率5.0LU,灌浆后为0.37LU。 2.其他分部工程:于2010年11月20日开始施工,2011年6月10日完工。进厂道路拓宽加高:按照设计图纸先浇筑混凝土垫层,再砌筑M10浆砌石路基,达到设计高程后再铺10CM碎石垫层压实,最后进行路面混凝土浇筑;空中栈道:采用从底部搭设脚手架至设计高程后,再用人工按照设计要求对悬挑梁进行掏孔、锚筋、钢筋绑扎以及栈道面板钢筋绑扎和混凝土浇筑,施工中严格控制悬挑梁间距在设计要求的2.2M以内;上坝人行便道:先按照设计图纸要求进行路基开挖,然后铺设碎石垫层及路面混凝土浇筑。 3.坝身上部结构分部工程:于2011年4月6日开始施工至2011年5月29日完工。溢流面弹性环氧砂浆处理:施工中严格按照施工规范组织施工,先清理溢流面基础:清除混凝土表面的灰尘、乳皮、松动颗粒等,处理过的表面应露出新鲜的混凝土骨料,且不对骨料产生扰动,用压力水冲洗干净、风干。采用有效的打毛方法:打毛深度因混凝土质量而异,控制在1mm~3mm 内,再按照工艺要求进行各层涂料的涂刷。坝顶及桥面混凝土浇筑:将坝顶和桥面老混凝土进行人工凿毛后冲洗干净,浇筑仓面验收合格后进行混凝土浇筑。启闭机墩混凝土浇筑:先在238高程混凝土浇筑基面上按照设计要求打锚筋孔,达到设计深度后,进行冲洗和安装锚筋,各工序验收合格后进行混凝土浇筑,采用商品混凝土。坝顶栏杆安装:安装过程中严格控制栏杆高差、轴线和垂直度,以保证栏杆柱顶高程、栏杆平面偏移、栏杆柱纵、横向垂直度在允许偏差值范围内。 4. 下游河道分部工程:于2011年3月8日开工至2011年5月21日完成施工。右岸护脚石方开挖:采用机械和人工进行开挖,表层浮土清除至岩基,经设计单位现场勘察,在岩基上开槽,开槽后基础高程为218.7~▽217.9高程。右岸护脚混凝土底板:整个底板在基础验收合格后进行混凝土浇筑,按照设计配合比拌制混凝土。右岸浆砌块石护脚:砌石体采用铺浆法砌筑,砂浆稠度为3~5cm,水泥砂浆沉入度为4~6cm,砌体的灰缝厚度为2~3cm,砂浆应饱满,浆砌石体结构尺寸和位置控制在允许误差范围内。压顶混凝土浇筑:在全部浆砌石完成后进行施工,按每20米设1道缝。土方回填:采用挖掘机分层回填、压实,层厚40CM~50CM,成型后种植草皮和柳树。下游河道清淤:采用挖掘机从上游至下游清理,自卸汽车外运。抛石混凝土填坑:钢筋砼护坦:冲坑采用先搭围堰后抽水再用挖掘机配合人工进行清淤及开挖。基础经过验收合格后进行混凝土浇筑,面层20CM为钢筋混凝土护坦,均采用商品混凝土。 5. 机电、金属结构及大坝观测设施分部工程:于2010年2月27日开工,2011年6月5日完工。闸门预埋件安装:闸门基础底板浇筑完成后,安装闸门预埋件,包括底槛、门楣和导轨,闸门底槛安装严格控制对门槽中心线和底槛水平度,导轨安装控制导轨对门槽中心线、对孔口中心线及工作表面扭曲度,现场施工中在厂家技术人员的指导下对闸门预埋件所要求的技术指标严格控制。卷扬式启闭机安装:由厂家技术人员指导下安装。大坝观测设施安装:先在大坝中部确定位移标点B的位置,再确定工作基点A和C点,然后按照设计图纸要求进行基座锚筋和混凝土墩浇筑。 6.管理房分部工程:于2011年4月6日开工至2011年6月20日完工。管理房石方开挖:采用人工进行土石方开挖,按照设计要求:主楼部分采用原毛石地基,新建部分开挖至岩石基础。基础验收合格后按照图纸进行基础混凝土垫层和圈梁的浇筑。地基与基础子分部验收合格后,进行主体结构子分部工程施工,包括1、2层的梁、板、柱混凝土浇筑及砖砌体施工。主体结构子分部工程完成后相继进行装饰装修、给排水、电气工程的施工。 二、验收范围 黄山风景区石门水库除险加固工程所有主体工程。 三、合同执行情况 (一)工程完成情况和完成的主要工程量 1.上游地基开挖与抗渗处理分部工程完成主要工程量:坝前清淤:2369.16立方,混凝土浇筑:1110立方,锚筋644根,帷幕灌浆175米。 2.其他分部工程完成主要工程量:进厂道路M10浆砌石路基1300立方,防浪墙210米,上坝人行便道220米,进厂道路路面225米,空中栈道120米。 3.坝身上部结构分部工程完成主要工程量:溢流面弹性环氧砂浆处理643.5平方米,坝顶栏杆安装64.1米,混凝土浇筑54立方米。 4. 下游河道分部工程完成主要工程量:土石方挖运1946.10立方,浆砌石614.33立方,土方回填1545.73立方,种树30棵,混凝土980立方。 5. 机电、金属结构及大坝观测设施分部工程完成主要工程量: 闸门安装一套,卷扬式启闭机安装一套,坝顶至溢流面钢结构楼梯15米。 6.管理房分部工程完成主要工程量:拆除旧管理房40平方米,新建176平方米。 (二)结算情况 黄山风景区石门水库除险加固工程实际完成投资: (三)合同管理情况 本合同工程投资计划下达后,项目法人在与设计单位签订《勘测设计合同书》的基础上,明确施工图供图计划;项目法人分别与监理单位和施工单位签订《建设监理合同》和《施工合同书》;在工程建设过程中,各参建单位严格执行合同条款,履行各自的义务与权利,工程施工中无任何的合同上的纠纷,工程得以顺利实施。项目法人和监理单位对合同进行了有效的管理,严格控制施工过程中的设计变更,避免和减少索赔,严格工程质量检查验收,根据工程监理组核定的每月完成工程量,经项目法人审核后支付工程进度款。本工程截止完工时,工程款支付符合合同规定。 四、合同工程质量评定 (一) 分部工程质量评定 分部工程质量评定表 单位工程名称 分部工程 名称 单元工程个数 单元工程质量等级 单元工程优良率(%) 分部工程质量等级 单位工程优良率 (%) 单位工程质量等级 合格 优良 黄山分景区石门水库除险加固工程 上游地基开挖及抗渗处理分部工程 14 14 8 57.0 合格 0 合格 坝身上部结构分部工程 6 6 1 16.7 合格 机电、金属结构及大坝观测设施分部工程 5 5 3 60.0 合格 下游河道分部工程 22 22 0 0 合格 其他分部 工程 35 35 3 8.7 合格 管理房分部工程 45 45 0 0 合格 合 计 127 127 15 11.8 / (二) 工程外观质量评定 黄山风景区石门水库除险加固工程,所属混凝土结构表面平整,无蜂窝、麻面,砌体结构横平竖直,外观质量良好。施工现场工完料净,垃圾已全部清理,符合环保要求。 (三) 工程质量检测情况 黄山风景区石门水库除险加固工程,质量保证资料、质检资料及评定资料齐全,各项技术指标达到设计标准、符合规范要求。 本工程坝面防渗面板、闸门墩、启闭平台混凝土及帷幕灌浆工程所用水泥为安徽省铜陵海螺水泥有限公司生产的海螺牌P.O42.5普通硅酸盐水泥,分批次复检2次,结论为符合GB175-2007标准。进厂道路及下游右岸浆砌石砌筑所用水泥为黄山市红松水泥有限公司生产的红松牌P.O32.5普通硅酸盐水泥,分批次复检2次,结论为符合GB175-2007标准。所用的砂石为本地石料场生产,取样检测2次,结论为符合JGJ52-2006标准。 大坝防渗面板、灌浆平台、闸门墩、启闭平台采用商品混凝土,设计强度C25W6,取样18次,抽检抗压强度6组,抗渗1组,抗冻1组,抗压强度为29.7Mpa~34.5Mpa。其中启闭平台混凝土和坝面混凝土采用回弹检测法检测1次,报告2份,强度为:28.2Mpa和29.1Mpa。坝面锚筋拉拔试验检测1次,检测值为60.9 KN 、61.5KN 、61.3KN。2、进厂道路C20基础混凝土取样3组强度为25.3 Mpa、32.7 Mpa、28.4 Mpa,C25路面混凝土取样3组,强度为:30.2 Mpa 、30.7Mpa 31.3 Mpa。3、右岸护岸C20基础混凝土取样2组,C20压顶混凝土取样1组,强度为36.2 Mpa、36.3 Mpa、25.7 Mpa。4、上坝人行便道C20路面取样3组, 强度等级分别为24.3Mpa、27.9Mpa和31.7Mpa。5、管理房改造C25混凝土取样3组,强度等级分别为28.8Mpa、30.4Mpa和31.7Mpa。6、右岸挡墙和左岸浆砌石路基砂浆试块取样5组,强度为:13.6 Mpa、12.2 Mpa、17、6 Mpa、16.6 Mpa、16、9 Mpa,均符合设计要求。 (四) 单位工程质量等级评定意见 根据《 水利水电工程建设工程验收规程 》 (SL223-2008) 和《水利水电工程施工质量检验与评定规程》( SL176-2007 ),本工程划分为1个单位工程,6个分部工程 ,完成127个单元工程。6个分部工程质量全部合格,中间产品质量及原材料质量全部合格,外观质量得分率为 %,施工中未发生质量事故,施工质量检验资料齐全,黄山风景区石门水库除险加固工程施工质量评定为合格。 五 历次验收遗留问题处理情况 六 存在的主要问题处理意见 七 意见和建议 八 结论 验收委员会通过现场观测、检测、资料审查,与合同设计对比,认为黄山风景区石门水库除险加固工程按批准的设计方案及设计完成了工程建设任务,各项技术指标达到设计标准、满足规范要求,保证、检测、检验、评定资料齐全,工程外观整洁、质量良好,现场已全部清理,符合环保要求,达到完工验收条件。同意黄山风景区石门水库除险加固工程通过完工验收,综合评定黄山风景区石门水库除险加固工程施工质量等级为合格。 九 保留意见(应有本人签字) 十 合同工程验收工作组成员签字表 十一 附件施工单位向项目法人移交资料目录 10
