CSU测井技术题库

编写说明

为了满足职工培训的需求，引进中心组织技术人员编写了这本试题集，与该题集配套的是CSU系列培训教材。本题集的内容涉及到CSU、RFT所有地面及井下仪器的测量原理、仪器原理、仪器结构、仪器维修、仪器操作等方方面面的内容，同时还包括与CSU配套的电极、微电极及其他相关测井项目的基本知识，题集中相当一部分是引进中心具有丰富操作经验的操作工程师在处理现场操作的一些十分有益的经验及体会的总结以及故障处理的技巧、应急措施等。
该题集作为职工培训教材的辅助配套教材使用，可以引导、帮助职工正确的理解培训教材的内容，快速提高操作员的理论知识和操作技能。同时该题集形成的题库可以评价职工培训的效果，职工的考试成绩作为职工竞聘操作工程师岗位的重要依据，形成人人自觉学习、靠能力竞争上岗的良好局面。
参加本题集编写的人员有王显金、王景坤、郑志雄、李景华、杨斌、葛春红、张耀华、李宏庆、王一明、武丽敏、贺希太、慕发利、嵇玉华、王德华、毕红敏、王红、丁峰、胡志兰、王晓波、马丽婷、杨晓慧，审核人姚志中。由于编写时间和编者水平所限，书中错误和不足之处在所难免，敬请指正。

编者
2003-9-20

常识部分

一、填空

1、CSU的下井仪器外壳多用钛钢制成，用汽油、氯化物清洗会使其变脆，所以禁止使用汽油、氯化物清洗。
2、马龙头又叫加长电极。
3、DLT是一种电阻率测井方法。
4、保养仪器螺纹环，需先涂抹黄油，后再装配。
5、以岩石的导电性质为基础的测井方法称为电法测井。
6、常见的CSU电法测井项目有微电阻率测井、双侧向测井和感应测井。
7、石油是一种以液体或气态形态存在于地下岩石孔隙中的可燃性有机矿产。
8、油气田水是指在油气田区域范围内与油气藏有密切联系的地下水。
9、石油钻井和测井中常见的沉积岩有：碎屑岩、粘土岩和碳酸盐岩。
10、地壳中的岩石根据它们的成因不同，可分为3大类：岩浆岩、变质岩和沉积岩。
11、沉积岩是指在地壳表层条件下，主要由母岩的风化产物，经过搬运、沉积及成岩作用而形成的一类层状岩石。
12、盖层是指位于储集层上方，能够阻止储集层内的油气向上运移散失的致密不渗透岩层。
13、储集油气的岩层也包括储水层，统称为储集层或储层。
14、油气藏包括油气和圈闭两个基本要素。
15、形成圈闭所需具备的基本要素是储集层、盖层和遮挡物。
16、油气藏形成的3个主要过程是油气的生成、运移和聚集。
17、水基钻井液是以水为分散介质，粘土为分散相，配以一定的化学处理剂组成的。油基钻井液是以油类为分散介质，沥青为分散相组成的钻井液。

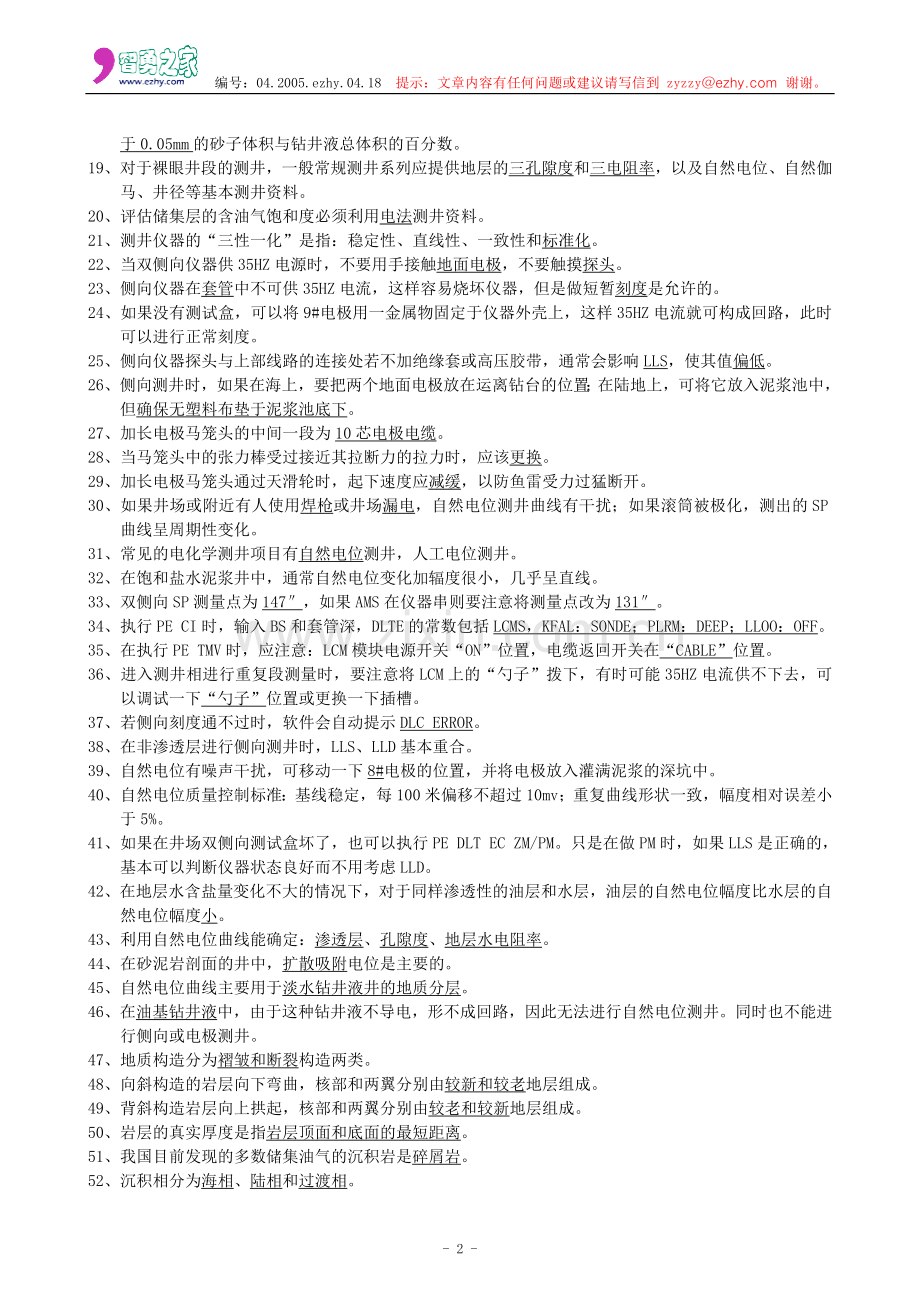

18、为了防止泥饼太厚影响测井和取芯质量，要求钻井液含砂量小于3%。含砂量是指钻井液中所含直径大于0.05mm的砂子体积与钻井液总体积的百分数。
19、对于裸眼井段的测井，一般常规测井系列应提供地层的三孔隙度和三电阻率，以及自然电位、自然伽马、井径等基本测井资料。
20、评估储集层的含油气饱和度必须利用电法测井资料。
21、测井仪器的“三性一化”是指：稳定性、直线性、一致性和标准化。
22、当双侧向仪器供35HZ电源时，不要用手接触地面电极，不要触摸探头。
23、侧向仪器在套管中不可供35HZ电流，这样容易烧坏仪器，但是做短暂刻度是允许的。
24、如果没有测试盒，可以将9#电极用一金属物固定于仪器外壳上，这样35HZ电流就可构成回路，此时可以进行正常刻度。
25、侧向仪器探头与上部线路的连接处若不加绝缘套或高压胶带，通常会影响LLS，使其值偏低。
26、侧向测井时，如果在海上，要把两个地面电极放在运离钻台的位置；在陆地上，可将它放入泥浆池中，但确保无塑料布垫于泥浆池底下。
27、加长电极马笼头的中间一段为10芯电极电缆。
28、当马笼头中的张力棒受过接近其拉断力的拉力时，应该更换。
29、加长电极马笼头通过天滑轮时，起下速度应减缓，以防鱼雷受力过猛断开。
30、如果井场或附近有人使用焊枪或井场漏电，自然电位测井曲线有干扰；如果滚筒被极化，测出的SP曲线呈周期性变化。
31、常见的电化学测井项目有自然电位测井，人工电位测井。
32、在饱和盐水泥浆井中，通常自然电位变化加辐度很小，几乎呈直线。
33、双侧向SP测量点为147″，如果AMS在仪器串则要注意将测量点改为131″。
34、执行PE CI时，输入BS和套管深，DLTE的常数包括LCMS，KFAL：SONDE；PLRM：DEEP；LLOO：OFF。
35、在执行PE TMV时，应注意：LCM模块电源开关“ON”位置，电缆返回开关在“CABLE”位置。
36、进入测井相进行重复段测量时，要注意将LCM上的“勺子”拨下，有时可能35HZ电流供不下去，可以调试一下“勺子”位置或更换一下插槽。
37、若侧向刻度通不过时，软件会自动提示DLC ERROR。
38、在非渗透层进行侧向测井时，LLS、LLD基本重合。
39、自然电位有噪声干扰，可移动一下8#电极的位置，并将电极放入灌满泥浆的深坑中。
40、自然电位质量控制标准：基线稳定，每100米偏移不超过10mv；重复曲线形状一致，幅度相对误差小于5%。
41、如果在井场双侧向测试盒坏了，也可以执行PE DLT EC ZM/PM。只是在做PM时，如果LLS是正确的，基本可以判断仪器状态良好而不用考虑LLD。
42、在地层水含盐量变化不大的情况下，对于同样渗透性的油层和水层，油层的自然电位幅度比水层的自然电位幅度小。
43、利用自然电位曲线能确定：渗透层、孔隙度、地层水电阻率。
44、在砂泥岩剖面的井中，扩散吸附电位是主要的。
45、自然电位曲线主要用于淡水钻井液井的地质分层。
46、在油基钻井液中，由于这种钻井液不导电，形不成回路，因此无法进行自然电位测井。同时也不能进行侧向或电极测井。
47、地质构造分为褶皱和断裂构造两类。
48、向斜构造的岩层向下弯曲，核部和两翼分别由较新和较老地层组成。
49、背斜构造岩层向上拱起，核部和两翼分别由较老和较新地层组成。
50、岩层的真实厚度是指岩层顶面和底面的最短距离。
51、我国目前发现的多数储集油气的沉积岩是碎屑岩。
52、沉积相分为海相、陆相和过渡相。
53、陆相沉积的岩石以碎屑岩和粘土岩为主，陆相沉积中与油气关系比较密切的是河流相和湖泊相 。
54、油田水按产状分为吸附水、束缚水和自由水。
55、碳酸盐岩类生油层，以含有大量有机质的生物灰岩、泥灰岩和白云岩为主。
56、粘土岩类生油层以泥岩和页岩为主。
57、碳酸盐岩储集层孔隙度一般在5%左右，砂岩储集层的有效孔隙度变化范围是5%-3%。
58、测井仪器的“三性一化”是指稳定性、重复性、一致性和标准化。
59、通常使用的钻井液都具有良好的导电性能，以便于进行电法测井。
60、放射性射线的外照射防护原则是指距离防护、时间防护和屏蔽防护。
61、在放射源的放射性活度不变的情况下，放射工作人员承受的外照射剂量大小与距离远近、时间长短、屏蔽物三者有直接关系。
62、从事放射工作的人员，受到外照射累积剂量与照射时间长短成正比关系。
63、从事放射性工作的人员，为了缩短操作时间，事先必须进行安全技术培训教育，用放射源模型反复操作训练，达到熟练程度。
64、点状放射源所产生的辐射强度与离开源的距离的平方成反比。
65、当离开点状放射源的距离增加到原来的4倍时，则受到外照射剂量是原来的1/16。
66、对放射性射线屏蔽材料的防护性能要求是对放射吸收多、散射少。
67、装卸放射性源时，非操作人员必须远离操作现场。
68、放射性射线外照射防护原则是为了保护从事放射工作人员而提出的。
69、在进行放射源操作时，要求使用操作工具的主要目的是增加人与源的距离。
70、接触电阻的大小与接触面大小及紧密程度有关
71、接触电阻会影响任何形式测井信号的传输。
72、井下仪器串连接处是易发生接触问题的部位。
73、测井信号要经过的接触式部位，要经常保持清洁，使接触电阻小于0.1Ω。
74、波纹管的作用是贮油、压力平衡、声衰减。
75、绝不能用汽油清洗仪器外壳表面，这是因为汽油可以使钛合金变脆断裂，但可以用柴油来清洗。
76、SP产生的主要原因扩散电动势、吸附电动势。
77、测SP时注意深埋地面电极、地面电极远离井口、 清除电极外氧化层。
78、影响自然电位的主要因素是地层水和滤液的含盐浓度、 岩性、温度、 地层水和滤液的含盐性质、 地层电阻率、 地层厚度
79、自然电位主要应用 划分渗透性地层、 估计泥质含量、 确定地层水电阻率、 判断水淹层。
80、自然电位基线稳定，每100m偏移不超过10mV，磁化干扰幅度不大于2mV。
81、视电阻率表达式 ρ=K*ΔV/I
82、电极系可分为 电位电极系 、 梯度电极系 。
83、底部梯度电极系曲线在高阻层顶面出现 极小值、底面出现极大值。
84、视电阻曲线主要应用 划分岩性PAO面 、求孔隙度、 求岩层真电阻率。
85、渗透层井段在微电极曲线上的出现 幅度差异 一般都是微电位大于微梯度。
86、影响时差曲线的主要因素井眼、地层厚度 、周波跳跃。
87、在CBL、VDC测井时WF1 测VDL 、WF2 测CBL 。
88、全波列测井时，一般情况下要显示那一个波 WF1 或 WF4 。
89、岩石中的自然放射性核素主要有铀、钍、锕、钾。
90、淡水的氢指数为1。
91、井场装卸源时，应使用装源工具，将井口盖好。
92、测井时SP基线偏移每100米不超过10mV。
93、油井的SP主要由扩散作用产生。
94、放射性物质发生核衰变，释放出α、β、γ三种射线。
95、Cs137的半衰期是30年。
96、地层岩性不同，Pe有不同的值，Pe对岩性敏感，可用来区分岩性。
97、1英呎=0.3048米。
98、1英吋=0.0254米。
99、1℃=1.8°F。

二、选择

1、勘探测井采用七芯电缆，测井时（D）马笼头。
（A）只能使用七芯 （B）只能使用十芯 （C）不能使用带加长的十芯 （D）根据井下仪器情况选用
2、加长电极马笼头的中间一段为（D）。
（A）单芯测井电缆 （B）七芯测井电缆 （C）七芯电极电缆 （D）十芯电极电缆
3、马笼头的上端与测井电缆相连接的部位是（A）。
（A）鱼雷 （B）打捞帽 （C）张力棒 （D）十芯接头
4、马笼头用于测井电缆与井下仪器的快速连接，加长电极马笼头主要用于连接（A）仪器。
（A）侧向 （B）地层倾角 （C）声幅 （D）放射性
5、电缆鱼雷内应注满（C）。
（A）黄油 （B）机油 （C）硅脂 （D）润滑油
6、500型万用表不能直接测量（D）。
（A）电阻 （B）电压 （C）电流 （D）功率
7、兆欧表测量的是（C）数值。
（A）电容 （B）电压 （C）电阻 （D）电流
8、兆欧表使用时要（A）。
（A）放平 （B）侧立放置 （C）倒置
9、“O”型橡胶密封圈（B）密封能力。
（A）只有单向 （B）双向 （C）只有正后 （D）只有反向
10、一般仪器接头有（B）道密封圈。
（A）1 （B）2 （C）3 （D）4
31、加长电极马笼头的10#芯与马笼头外壳之间应该（C）。
（A）相连通 （B）有500Ω电阻 （C）绝缘 （D）有100Ω电阻
12、检查电缆通断需要用（D）。
（A）兆欧表 （B）电流表 （C）电压表 （D）万用表
13、检查电缆缆芯绝缘要用（A）。
（A）兆欧表 （B）电流表 （C）电压表 （D）万用表
14、自然电位测井是以岩石（B）性质为基础的测井方法。
（A）导电 （B）电化学 （C）弹性 （D）原子物理
15、常见的电化学测井项目有（C）测井，人工电位测井等。
（A）感应 （B）中子 （C）自然电位 （D）视电阻率
16、当张力计悬挂于天滑轮与游动滑车之间时，张力计所测的拉力是电缆拉力（B）。
（A）一半 （B）2倍 （C）1倍 （D）3倍
17、当张力计安装在地滑轮上时，张力计所测的拉力是电缆拉力（D）。
（A）一半 （B）四分之一 （C）2倍 （D）1.42倍
18、在测井仪器下放过程中，张力计读数（D）时，可判断为遇阻。
（A）突然增大 （B）突然回零 （C）突然减小 （D）逐渐减小
19、发现下测井仪器遇阻后，应立即停车，然后（C）。
（A）慢慢下放 （B）快速下放 （C）慢慢上提 （D）快速上提
20、上提测井过程中，张力计读数（A）时，可判断为遇卡。
（A）逐渐增大 （B）突然回零 （C）突然增大 （D）突然减小
21、固定地滑轮用的链条，其承受拉力应大于（D）吨。
（A）5 （B）10 （C）15 （D）18
22、天滑轮承受的拉力是电缆拉力（D）倍。
（A）0.5 （B）1 （C）1.5 （D）2
23、天地滑轮要每（A），强制保养一次。
（A）半年 （B）一年 （C）二年 （D）三年
24、当井眼直径较大时，泥浆波可能比地层信号等到邻近发射探头接收器，造成时差读值（B）
（A）偏小 （B）偏大 （C）不变
25、在泥浆侵入很浅的含水沙岩地层，三电阻率曲线微球、双侧向最有可能满足（C）的关系。
（A）RLLD＞RLLS＞RMSFL　　（B）RLLD＜RLLS＜RMSFL
（C）RLLD＝RLLS＜RMSFL　　（D）RLLD＞RLLS＝RMSFL
26、在操作过程中当计算机向你提示“ILLEGAL REQUEST”时，说明（B）。
（A）CPU无法辩认你的指令　　　　　　　　（B）CPU认识你的指令，但CPU不能执行
（C）指令中指定的相关数据超出规定范围　　（D）指令要求的相关设备不存在

三、判断

1、500型万用表长期放置不用时应将电池取出。（√）
2、万用表在测试时，可以旋动开关旋钮。（×）
正确：万用表在测试时，不能旋动开关旋钮。
3、为了确保安全，用万用表测量高压电源的电压时，应严格执行高压操作规程。（√）
4、兆欧表可用来寻找电气设备漏电位置。（√）
5、用兆欧表检查完电缆绝缘后，必须短路放电。（√）
6、兆欧表可在被测物体带电的情况下进行测量。（×）
正确：兆欧表不能在被测物体带电的情况下进行测量。
7、为保护35HZ电流源，供250V电源时，应将35HZ电流断开。（√）
8、在地面用测试盒检查侧向器时，软件上应修改KFAC的值为TBOX。（√）
9、若侧向35HZ电流不能正常工作，GEU面板前的7# 指示灯会亮，指示Equipment putdown（√）
10、TCCA与TCCB 的供电电压都是250V，因此若做仪器串配置时输错了仪器名称，只是仪器不能正常工作，不会对仪器造成损害。（×）
11、在进行EXCELL-2000进行组合测井时，CAST—V仪器下方还可连接其他仪器进行测井。（×）
12、在RFP面板上，OFFSET的值对于不同压力计是有变化的。（√）
13、在RPP面板上，当表头电压表指针指到O时，表示下井仪供的电压为150VAC。（√）
14、在RPP面板上的转速表仅表示马达的转速。（×）
14、声幅测井仪CBL可用来检查固井后的套管和水泥环的胶结质量。（√）
15、声幅测井仪CBL不能用来确定水泥返高位置。（×）
正确：声幅测井仪CBL能用来确定水泥返高位置。
16、声-变密度测井仪VDL可用于检查固井后的水泥环与地层的胶结质量。（√）
17、声幅曲线资料的缺点是不能确定水泥环和井壁胶结的情况。（√）
18、“O”型橡胶密封圈常用于高温、高压环境下的下井仪器密封。（√）
19、“O”型橡胶密封圈只有单向密封能力。（×）
正确：“O”型橡胶密封圈具有双向密封能力
20、固井声波系列测量自然伽玛和磁定位曲线的目的是作为校深曲线。（√）
21、由自然伽玛仪、磁定性定位器、声波-变密度仪组成的下井仪器串叫做固井声波系列。（√）
22、CSU仪器不要用氯化物清洗剂或汽油清洗部件，以免钛合金变脆，可用煤油或柴油清洗。（√）
23、对旋转密封有密封粘滞作用，因此装配旋转密封时可用硅脂润滑。（×）
正确：硅脂对旋转密封有粘滞作用，因此装配旋转密封时不要用硅脂润滑，可用探头油涂后组装，装后用一般黄油注入即可。
24、万用表测量电阻时可带电测量。（×）
正确：测量电阻阻值必须断电才能使用。
25、辅助测量探头测量的曲线是油层判断和解释的主要参数。（×）
正确：它多用于判断仪器遇卡遇阻或是否遇卡造成曲线平以台以及作为校正电阻率曲线的参考数据，对于油层的判断和解释不作主要参数。
26、探头AMS包括机械部分AMM和电子部分AME两分。（√）
27、声幅曲线的幅度高说明其固井质量好。（×）
正确：声幅曲线的幅度高说明其固井质量差。
28、下井仪器测量4000米以上的深井要使用高温“O”型圈，而“O”型圈每次拆卸都不必更换。（×）
正确：仪器下过4000米以上的深井后每次拆卸“O”型圈都要更换。

四、简答

1、地层测试器由哪几部分组成？
答：电子线路、机械和样品筒三部分组成。
2、什么是绑带？
答：绑带是指将当前CPU内存中所有相关数据记录在硬盘上形成一个文件，以后可以通过对这个文件的Get操作，在内存中立刻重建当前环境和恢复相关数据。
3、OUTPUT表中参数CMSF、I1的英文描述及中文译称？
答：CMSF为I0 CONDUCTIUITY中文译为：I0探测电流电导率；I1为I1 CONDUCTIUITY中文译I1为屏蔽电流电导率。
4、OUTPUT表中参数SMIN、SMNO的英文描述及中文译称是什么？
答：SMIN为SYNTHETIC MICRO—INVERSE RES，中文译为合成微梯度电阻率；SMIN为SYNTHETIC MICRO—NORMAL RES中文译为合成微电位电阻率。
5、OUTPUT表中参数MSFC、MSFL的英文描述及中文译称是什么？
答：MSFC为CORRECTED MSFL RESISTIVITY中文为较正的微球电阻率；MSFL为MSFL RESISTIVITY，中文为微球电阻率。
6、参数RI0、RI1的英文描述及中文译称是什么？
答：RI0为RAW MSFL CONDUCTINITY中文为原始微球电导率；RI1为RAW I1 CONDUCTIVITY 中文为原始I1电导率。
7、CALIBRATION PHASE项中的操作步骤是什么？
答：（1）PE TMU，（2）PE TPU，（3）PE CC，（4）PE SRT EC。
8、PE SRT EC为几点刻度、刻度值及范围是多少？
答：PE SRT EC为两点刻度：1mmho，500mmho。刻度值及范围如下：
ZM PM
CMSF 1±2（mmho） 500±50（mmho）
I1 　 0.2±5（mmho） 100±5（mmho）(通常在100 mmho附近)
9、如何监视仪器状态字？
答：MONI INPU SRTS。
10、各状态字依次为何意义？
答：BIT 3 - Reference Voftage
= 0：Low Reference
= 1：High Reference
BIT 2、1 - Dovnhde Fanstions
= 00：Measure
= 01：Calibration
= 10：Close Soncle
= 11：Open Soncle
BIT 0 - Saturation of I0 Current。
11、仪器无供电电流的原因是什么？
答：（1）电缆1，4缆芯与仪器变压器不通。（2）变压器初级或次级断路。
12、高压不稳定的原因可能是什么？
答：高压不稳定的原因可能是：（1）24伏电源不稳，（2）高压调节电位器接触不良，（3）高压电路或探测器绝缘不好。
13、仪器供电电流过大的主要原因是什么？
答：主要原因可能是：电缆或变压器的初级、次级有短路现象。
14、仪器供电电流低的原因是什么？
答：仪器供电电流低的原因是：电源变压器初级或次级开路。
15、光电倍增管的作用是什么？
答：光电倍增管的作用是：把碘化钠晶体产生光电信号转变成电信号并且放大。
16、放射源应如何安全使用？
答：放射源不使用时，应当将源放入源罐并上锁，源罐应锁在井场固定物上，有专人看管。装卸源工具，在保证安全的前提下尽快完成装卸源。
17、FIT表的全名叫什么？
答：快速检查记录表。
18、仪器注油速度为多少？
答：注油速度为150CC/分。
19、CSU面板张力用的是什么电源？
答：12V车载电池。
20、张力计面板上角度指的是什么角度？
答：指的是张力计所受电缆张力的夹角。
21、CSU张力计内部用的是什么电路？
答：桥式电路。
22、CSU张力计面板提供给张力计的电源是交流电还是直流电？
答：交流。
23、如果将张力计一端固定，另一端受2000LB的拉力，面板角度为180度，那么张力面板上的张力读值是多少？
答：1000LB。
24、如果将张力计接在地滑轮上，角度应为多少？
答：认真观查电缆夹角，一般在90度—110度之间。
25、张力面板上有什么刻度？
答：有零刻度、满刻度、操作零刻度。
26、如何理解张力面板上的操作零刻度？
答：电缆穿过天地滑轮之后，电缆头未接仪器时，用绞车慢慢上提电缆，当电缆结束松驰状态之后，在操作零刻度状态，将张力调至0位置，那么面板上张力读值将消除地滑轮等附件的影响，可以更接近仪器的重量。
27、如何理解张力面板上面板零刻度和面板满刻度？
答：它仅是对面板的指针刻度，目的是提高张力读值的准确性。
28、在使用IDW时应注意什么？
答：（1）避免冲撞。（2）测井之后，必须保证将IDW固定好。
（3）平时应勤打黄油。（4）防止部件受腐蚀。（5）如果编码轮磨出槽，应做深度校正。
29、深度系统用的是什么电源？
答：+ DC 12V电源。
30、编码轮转动一周的长度是什么？
答：2.5″。
31、如何简单地检查深度系统？
答：按深度面板上的“main power”开关，打开深度系统，利用已知的深度编码轮的周长，分别转动两个轮若干圈，看深度显示的数值是否正确。
32、如果编码轮经长时间使用，直径变小，那么深度面板上深度校正值应是正值还是负值？
答：负值。
33、在使用有接头的电缆应注意什么？
答：要注意接头位置电缆外层钢丝脱离电缆，当通过IDW时，有可能将编码轮卡死，导致深度打滑。
34、测量电缆芯电阻值时，用万用表的什么挡位？答：最好用×10Ω、×1Ω或×100Ω挡位。
35、用兆欧表从电缆头处测量电缆绝缘时，要注意什么？
答：首先将操作室里电缆插座卸下，然后将安全开关置于MAIN，测完之后，不要忘记放电。
36、示波器模块上8芯、9芯指的是什么？
答：8芯和9芯分别和SP电极、双侧向地面电极相通。
37、双侧向马笼头所用的弱点和普通弱点相比较，有什么差别？
答：双侧向马笼头所用的弱点是有绝缘性，普通弱点没有绝缘性。
38、 如何判断仪器遇阻？
答：1)涨力减小；2）ORS上所监测曲线不变。
39、 测感应时，进行了补测，你有几种方法把自然电位拼接好？
答：1）多测一段调SP相复；2）回放补测文件，PP=RE，CH INP SP OFF X，X=与原曲线偏差值，行成一文件；再改变PP=NE，与主曲线拼接。
40、 当测井时深度与实际钻井深度出现差别时你如何解决？
答：1）用ORS上深度较正IDW；2）用ZONE 指令进行诸段较正。
41、 根据所测完井曲线你如何判别油、气、水层？
答：1）由SP，GR简单判别渗透层；（2）用三电阻率区分油水层；（3）用三孔隙度识别气层。
42、 在DEU中如何加载一个测井程序？
答：在“.”提示符下键入D字符；在“*” 提示符下键入LOAD 程序名。

五、名词解释

1、真倾角：地层层面的最大倾斜线与水平面间的夹角。
2、井斜角：井轴方向与垂直方向之间的夹角。
3、仪器相对方位角：1号极板与仪器外壳的最高母线之间的夹角。
4、仪器方位角：地层层面最大倾斜线的水平投影与正北方向的顺时针的夹角。
5、半衰期：从放射性元素原子核的初始量开始到一半原子已发生衰变时所经历的时间叫半衰期。
6、光电效应：γ射线穿过物质与原子中的电子相碰撞，并将其能量交给电子，使电子脱离原子而运动，γ光子本身被整个吸收，被释放出来的电子叫光电子，这种效应叫光电效应。
7、放射性活度：一定量的放射性核素，在单位时间里发生衰变的核数叫放射性活度。
8、岩石的体积密度ρb：每立方厘米体积岩石的质量叫岩石的体积密度。
9、岩石的光电吸收截面Pe：是描述发生光电效应时物质对伽马光子吸收能力的一个参数，是伽马光子与岩石中一个电子发生的平均光电吸收截面。
10、--康普顿效应：当γ射线的能量为中等反应，γ射线与原子的外层电子发生作用时，把一部分能量传给电子，使电子从某一方向射出，损失了部分能量的射线向另一方面散射出去。这种效应称为康普顿效应。
11、电子对效应：当入射γ光子的能量大于1.022meV时，它与物质作用就会使γ光子转化为电子对，即一个负电子和一个正电子，而其本身被吸收。这种效应称为电子对效应。
12、体积光电吸收截面U：每立方厘米物质的光电吸收截面。
13、氢指数：每单位体积内的氢的量。
14、地温梯度：温度随深度增加的数值叫地温梯度，一般以100米温度的变化叫地温梯度。
15、API：在休斯顿自然伽马刻度井中热区（放射性区）和冷区（非放射性区）的测井读数差为1/200，定义为1个API伽马射线单位。
16、孔隙度：孔隙总体积占岩石总体积的百分比。
17、饱和度：某种流体所占总孔隙体积的百分数成为该流体的饱和度。
18、渗透率：在有压力差的条件下，岩层允许流体流过孔隙孔道的能力称为储层的渗透率。
19、康普顿散射：当伽马射线能量为中等值，γ射线与原子的外层电子发生作用时，把一部分能量传给电子从某一方向射出，此电子称康普顿电子，损矢了部分能量的射线向另一方向散射出去叫散射伽马射线，这种效应称康普顿散射。
20、挖掘效应：在气层中，中子曲线值变低，而密度曲线相对值不变的现象，叫挖掘效应。
21、周波跳跃：在含气疏松地层，地层大量吸收声波能量，声波发生较大的衰减，远接收器只能接收后至波，在声波时差曲线上出现“忽大忽小”的幅度急剧变化现象叫周波跳跃。

22、测井时引起SP干扰的原因有哪些？
答：⑴电缆、滚筒磁化；⑵井场电焊；⑶无线电发射干扰；⑷地面电极位置放置不对且无良好接地。
23、简述自然电位的用途。
答：⑴划分渗透性地层；⑵判断水淹层位；⑶估计泥质含量；⑷确定地层水电阻率。
24、简述井内自然电位产生的原因。
答：⑴地层水含盐浓度和泥浆含盐浓度不同，引起离子的扩散作用和岩石颗粒对离子的吸附作用。
⑵地层压力与泥浆柱压力不同时，在地层孔隙中产生过滤作用。

地层倾角部分

一、填空

1、地层倾角测井仪探头的井径臂部分主要包括井径连杆、连动系统、极板、中心杆等。
2、地层倾角测井仪探头的千斤部分，包括关闭活塞、平衡活塞及液压管路及控制阀等。
3、地层倾角测井仪探头的底部总成包括底鼻子、加载弹簧及连接部分。
4、地层倾角测井仪探头的无磁外壳可避免方位磁场受近距离强磁场的干扰。
5、地层倾角测井仪探头的片状弹簧的推靠力有48磅和93磅两种，93磅弹簧适用于斜井。为减小磨损，一般井多使用48磅弹簧。
6、HDS（地层倾角测井仪探头）的开关电源额定值为115伏交流。
7、HDS油量检查以观察孔的上平面与底鼻子弹簧导向杆的凸台平齐为宜。
8、HDS长期存放不用时最好使探头处于张开状态，避免个别器件处于不必要的压缩状态和液压部件长时间处于高压状态。
9、HDS无磁外壳的外层套有玻璃钢外壳，目的是加长供电段与公共地（电缆）的距离。
10、HDS中1-3#极板控制的电位器信号为1号井径。
11、HDS中2-4#极板控制的电位器信号为2号井径。
12、HDS极板的推靠力靠极板后面的片状弹簧提供。
13、HDS的极板上带有钮扣电极，其中1号极板上有两个电极，其它极板上各一个。
14、HDS上的溢流阀作用是在仪器达到关闭状态时，当继续加压，液压油通过该阀回流过储油室，泵压不再增高，防止仪器损坏。
15、HDS压力平衡活塞的作用是补偿液压油与泥浆之间的压力。
16、HDS在泵出口处加设单向阀以防止停泵后返油。
17、试验HDS动作时，应该注意检查开关过程中各轴销、滑块有无阻卡现象。
18、HDS在井中测量时，四个极板的测量点总是基本上在同一个平面上。
19、SHDS是有着四条测量臂的地层倾角测量仪器。
20、SHDS的两个井径值被记录，每个对应于一对测量臂。
21、同HDS类似，SHDS的测量臂的张开是在片状弹簧的弹性作用下实施的。不同的是，SHDS还可用液压对测量臂进行增压。
22、SHDS的常用测量臂弹簧为48磅。
23、地层倾角测井能为用户提供井斜角度、井斜方位、地层倾角、地层倾角方向以及井径和井眼容积等资料。
24、地层倾角系列的仪器串由电缆头+旋转接头+地层倾角仪组成。
25、地层倾角仪所用的现场刻度器是井径刻度环。
26、相对方位是指仪器的1#极板和仪器的最高母线之间的夹角。
27、当井斜小于0.5度时，方位和相对方位的曲线形状是葫芦对称状。
28、相对方位要求每15m自转不超过1周。
29、HDT要套管里无法测出方位值。
30、井斜吊零检查时，井斜值要求＜0.5度。
31、HDT和SHDT所测的电导率曲线之间的相关性要求一致。
32、井斜的重复误差应小于0.5度。
33、方位是270度时，表示井身朝西方向倾斜。
34、在盐层和灰层等高电阻率层，HDT和SHDT电导率曲线值偏小。
35、做HDT和SHDT极板通电检测时，要求各个极板的电导率值大小一致、无干扰。
36、HDT和SHDT井径刻度之后，在井径腿开关过程中，监示器上各井径曲线之间的关系应是重合或相等。
37、HDT和SHDT测井主要目的是计算地层倾角。
38、当HDT的所胡测量值都杂乱无章时，原因可能是无同步、模块坏、电子线路坏、掉电等原因。
39、HDT电导率曲线不得出现台阶和负值，出现饱和现象时，一次不得超过2m井段。
40、方位角不得出现负值，井斜角负值不大于18′。
41、当井斜为1度—2度时，井斜方位误差不大于40度，当井斜大于2度小于4度时，井斜方位差不大于20度，井斜大于4度时，井斜方位误差不大于10度。
42、在套管里，HDT及 SHDT各井径曲线应重合。
43、HDT测量信号通过频率调制方式，传输到地面设备。
44、HDT井径测量范围是51/2″—21″。
45、HDT直径是4″。
46、HDT信号要求幅度适中，无饱和及平头。
47、HDT地面电源有ACMAIN，ACAUX，DCMAIN，EMEX。
48、计算处理地层倾角的程序是DIP。
49、EMEX电流是由极板和电极流经地层和电子线路外壳形成回路。
50、HDT和SHDT深度对零位置是极板上的电极处。
51、HDT如果居中不好，将导致井斜增大。
52、HDT DCMAIN供电时电流最大不超过300mA。
53、HDT ACMAIN供电时电压是170VAC，电流是70 mA。
54、HDT包括两对互相独立的井臂，可测的最大井径为22英寸。
55、HDT总共测量5条微电阻率曲线，其中FC1到FC4用来进行相关对比以计算地层倾角，FC0是校速电极的信号它与FC1相距4.5cm。
56、HDT在地面用电压控制电极电流的强度，这个电压由DAM发出，对0V到150V共分10段。
57、HDT的“记录点”是在钮扣电极所在的平面上。
58、HDT测井速度不能超过3000英呎/小时。
59、HDT测井时微电阻率曲线不得出现台险和负值，出现饱和现象时，一次不得超过2米井段，方位角无负值，井斜角负值不大于18′，在15米井段内，相对方位变化不大于360°。
60、SHDT井径测量范围是6″—21″。
61、SHDS的直径是41/2″。
62、电缆要定期做 拉力 试验。
63、测量电缆缆芯绝缘时要用万用表的×10KΩ挡。
64、SHDS存放时应处于 张开 状态。
65、HDS共有 4 处硅脂孔。
66、HDS油量检查以观察孔上平面与底鼻子导向杆的凸台平齐为宜。
67、SHDS的1#极板有3个电极。
68、SHDS的1#极板钮扣电极分别为D1、D1A、S1。
69、SHDS点电极对外壳电阻应大于20 MΩ。
70、SHDS仪器张开时，激励电磁阀时间不应超过3秒。
71、SHDS探头共有10个钮扣电极。
72、HDS共测 5 条微电阻率曲线。
73、卸HDS底鼻子时应该注意弹簧弹力。
74、HDS共测两组井径曲线。
75、HDS的1#和3#极板控制1#井径。

二、选择

1、SHDT井斜测量范围是（B）。
（A）0°～72° （B）0°～90° （C ）0°～180° （D）0°～360°
2、 检查SHDT仪器时，有时所有信号都是“死值”，在确认TCC、TCM没有问题时，一般是线路中（B）出了问题。
（A）电源 （B） A/D转换 （C）多路器
3、SHDT仪器水平放置检查，当1号极板正朝下方时，（A）的读值应为9.81。
（A）AX （ B）AY （C）AZ （D）AZIM
4、SHDT仪器在计算仪器的相对方位时，用到了（C）分量。
（A） AZ、AY （ B） FX、FY （C） AX、AY （D）AY、AZ、FZ
5、SHDT仪器在地面连接好后，在处于水平位置时，当2号进扳正朝下时，（B）的读值应为9.81。
（A）AX （B）AY （C）AZ （D）FX
6、地层倾角系列的仪器串组成为：七芯电缆头+（B）+地层倾角仪
（A）磁性定位器 （B） 旋转接头 （C）声幅器 （D）声幅一变密度器
7、地层倾角系列属于（D）测井系列
（A）过油管 （B）环空 （C）套管井 （D）裸眼井
8、SHDT仪器井口吊零
