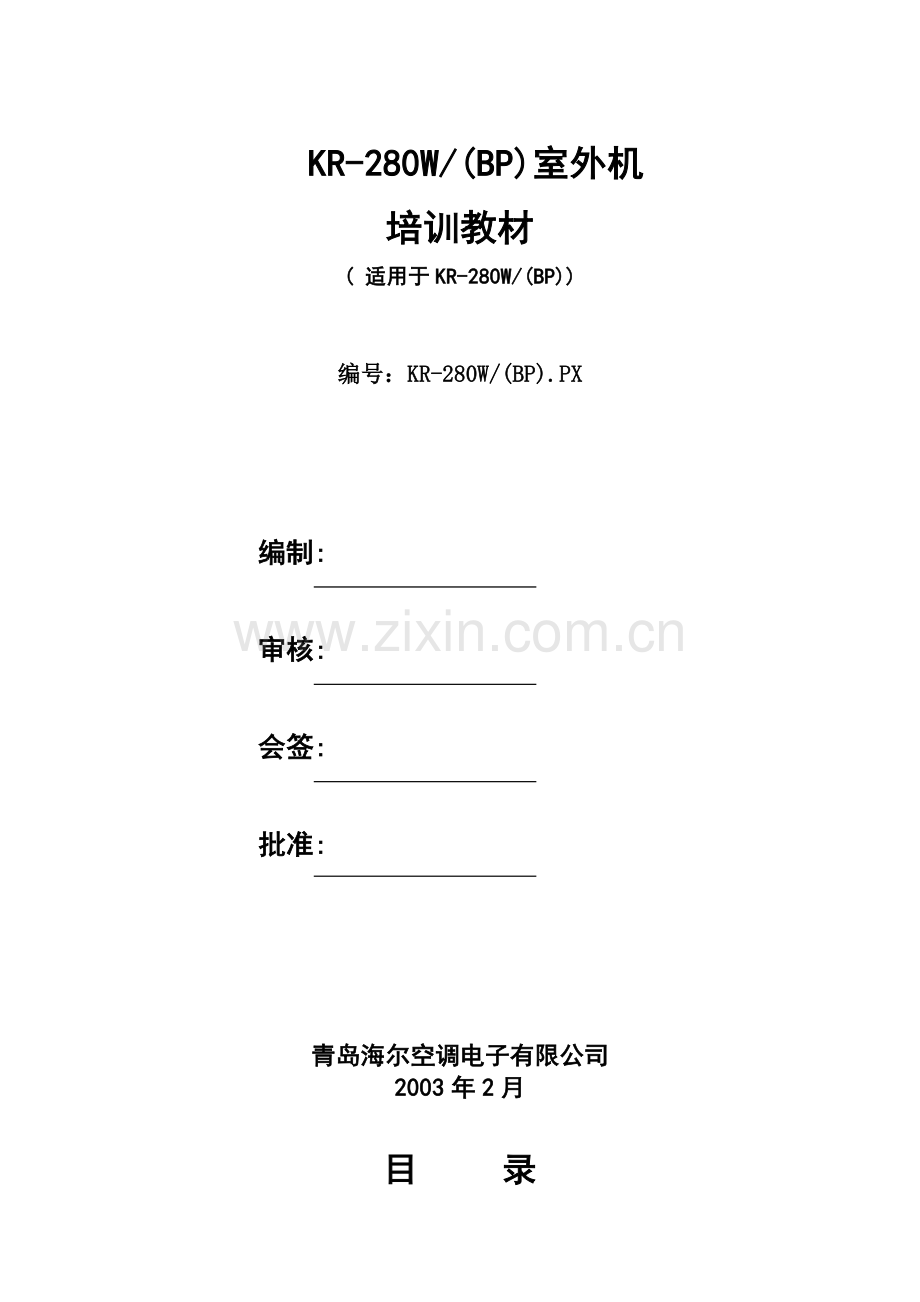

KR-280W/(BP)室外机
培训教材
( 适用于KR-280W/(BP))

编号：KR-280W/(BP).PX

编制:

审核:

会签:

批准:

青岛海尔空调电子有限公司
2003年2月

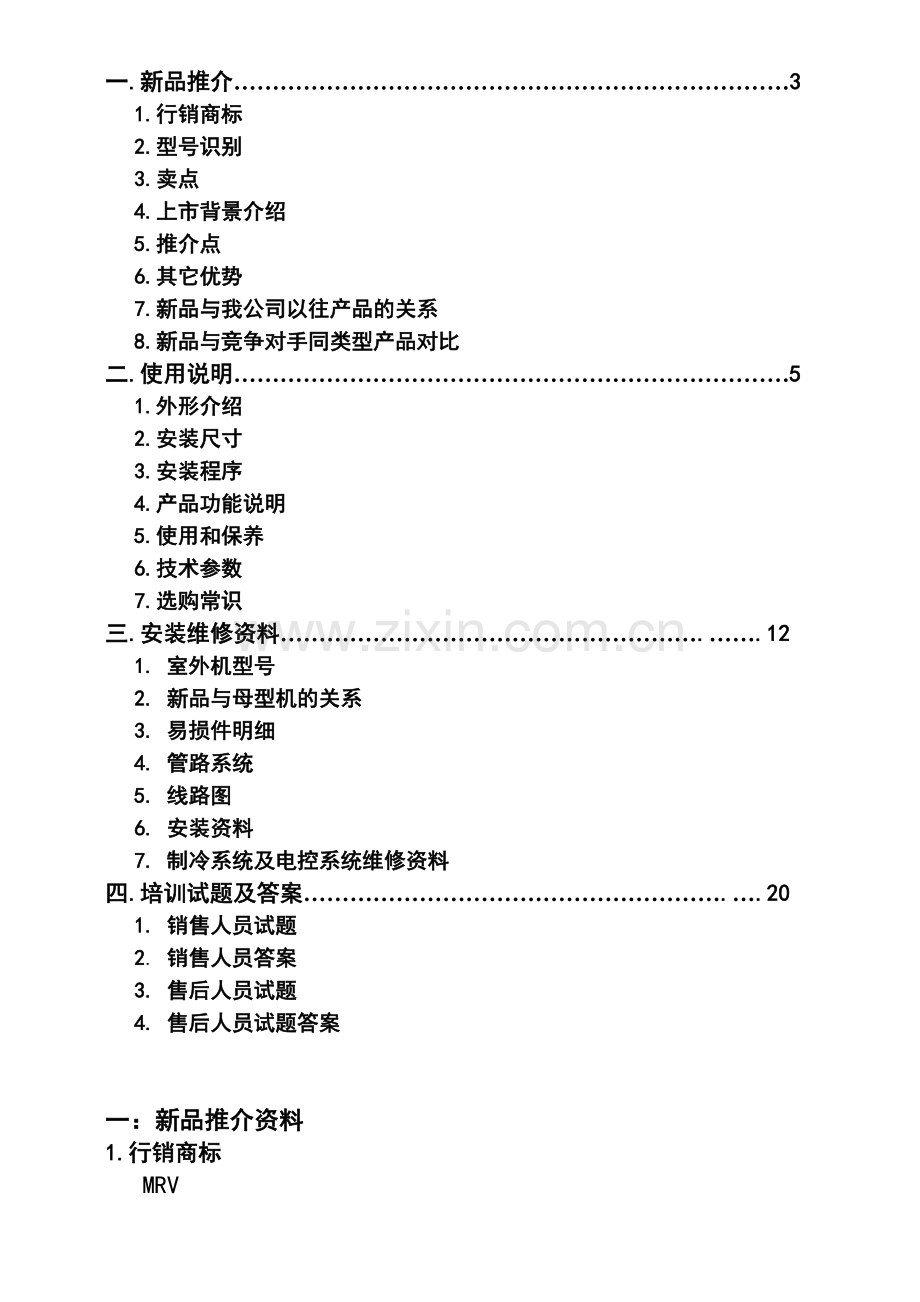

目 录
一.新品推介………………………………………………………………3
1.行销商标
2.型号识别
3.卖点
4.上市背景介绍
5.推介点
6.其它优势
7.新品与我公司以往产品的关系
8.新品与竞争对手同类型产品对比
二.使用说明………………………………………………………………5
1.外形介绍
2.安装尺寸
3.安装程序
4.产品功能说明
5.使用和保养
6.技术参数
7.选购常识
三.安装维修资料……………………………………………….…….12
1. 室外机型号
2. 新品与母型机的关系
3. 易损件明细
4. 管路系统
5. 线路图
6. 安装资料
7. 制冷系统及电控系统维修资料
四.培训试题及答案……………………………………………….….20
1. 销售人员试题
2. 销售人员答案
3. 售后人员试题
4. 售后人员试题答案

一：新品推介资料
1.行销商标
MRV
2.型号识别
K R - 280 W / (BP)
变频
室外机
额定制冷量28000W
热泵型
空调器

3.卖点
3.1一句话卖点：
时尚商用空间，舒适一步到位
3.2三句话实惠：
（1）、新世纪环保空调；
（2）、用多少，开多少，自由控制；
（3）、连续制热。
3.3五句话技术支持：
（1）、自由组合，运转范围宽；
（2）、线控，遥控任意选择；
（3）、无极配线，安装方便；
（4）、精密压力传感器，控制精密；
（5）、变频一拖多技术
4．上市背景介绍
现在市场上销售的家用一拖多空调器规格不全，不能满足大型酒店，宾馆，写字楼等商用场所的市场需求，故我公司为满足市场需求而研制开发了KR-280W/(BP)。
5．主推介特点介绍
5.1精密控制
为保持室外机最佳运转状态，利用高压压力传感器，低压压力传感器进行系统压力控制，实现每一台室内机节能及最佳舒适运转、冷媒配管的自由安装方式。并且采用成熟的变频技术能精确的根据实际的制冷（热）量来调节室外机的总负荷量。
5.2节能技术
采用高效的涡旋压缩机，冷媒配管与电子膨胀阀配合控制，优良的管路设计使空调的效率更高,能耗更低。
6.其它优势
7.新品与我公司以往产品对比
8.新品与竞争对手同类型产品对比
此系列产品属我公司MRV系列产品的扩展，与国内外同类产品相比，具有产品系列全、模块自由组合、制冷/制热能力更强劲、更迅速、控制更精密的特点，是变频技术、冷媒自由控制、故障自诊等多项领先科技的结晶，可以最大限度的满足不同层次用户的需求。
二．产品使用说明
1. 外形介绍
(1)外形结构图

2．安装尺寸
同KTR-280W/A(BP)10HP外机的安装尺寸。
3.安装程序
(1)

(2)
4.产品功能说明
(1)能力稳定
采用了电磁阀加毛细管的冷媒喷射技术，在恶劣工况下，当排气温度达到一定值时，通过电磁阀的开关进行冷媒喷射，可有效快速降低压缩机排气温度，避免压缩机降频导致输出能力不足。
(2)维修简单
采用了良好的人机界面，可以通过PCB上的数码管和旋钮开关，获知机器的各种运行参数，可以设定多种试运转模式，便于系统调试，并可以自动检测23项故障。
(3)系统可靠
关键部件容量冗余设计，对整流桥、功率模块等关键器件，按照最恶劣的工况进行选用，并留有很大的余地，大大提高了控制系统的可靠性。
5．使用和保养
使用空调器前请认真阅读说明书中的“使用常识”、“维修保养”
部分，本教材在此不再作叙述。
6．技术参数

型 号
KR-280W/(BP)
电 源
3PH,380V,50Hz
制冷运行
制冷量
25000W
功 率
12000W
电 流
19A
制热运行
制热量
32000W
功 率
12000W
电 流
19A
噪 音 ( 外 机 )
60dB(A)
质 量 ( 外 机 )
304kg
7．选购常识
该产品在出厂时无外观件,用户若有特别装饰需要,请自备。此外，我公司产品出厂时，仅无偿提供装箱单上列的附件，其余附件包括连机管、连机线、电源线、风管、出风口、风管连接用附件、排水管等皆由用户在当地购买。控制功能参见说明书“操作指南”部分。
三.安装维修资料
1. 室外机型号
室外机为ＫＲ－２８０Ｗ／ＢＰ。
2. 新品与母机型的关系
母机型为KR－140W/(BP)S三相140变频室外机，是在母型机的基础上，将冷媒喷射用的电子膨胀阀更改为电磁阀加。
3．易损件明细
部件专用号
部件名称
部件型号
单机数量
生产厂家
备注
0010450719
环温传感器
PXEC-43A-H1-2
1
芝蒲电子

0010450196
排气温度传感器
PMM-62A-H3-3
1
芝蒲电子
0010450193
0010450194
0010450195
温度传感器
PXM-43A-H6-3
3
芝蒲电子
001A2500085
电子膨胀阀阀体
EKV-30D32
1
日本鹭工
0010450197
高压压力传感器
PS8040A150NH4-H
1
丰田工机
0010450198
低压压力传感器
PS8040A150NH4-L
1
丰田工机
0010450753
弱电板
―――
1
浙江港达电子
0010450703
强电板
―――
1
浙江港达电子
0010450518
滤波板
―――
1

浙江港达电子
0010450520
功率模块
MIG75Q7CSB1W
1
港达(东芝)
0010450184
电源端子排
―――
1
南通华冠
0010450185
通迅端子排

1
南通华冠

4．管路系统图（KR-280W/（BP）的单个系统）
