附录A建筑节能工程试验检测一览表.doc

附录A 建筑节能工程试验检测一览表
A.0.1 建筑节能工程材料、设备进场检测应符合表A.0.1的规定。（施工前的见证取样复试）
表A.0.1 建筑节能工程材料、设备进场检测一览表
序号
分项工程
材料设备
取样依据
试验参数
组批原则
取样方法及数量

第9章采暖节能工程
散热器
《建筑节能工程施工质量验收规范》GB50411

1.散热量2.金属热强度
/
同一厂家同一规格的散热器按其数量的1%进行见证取样送检，但不得少于2组。

本标准（第9章、第10章、第11章、第14章、第16章、第17章）通用
保温绝热材料
《建筑节能工程施工质量验收规范》GB50411
1.导热系数
2.密度
3.吸水率
/
同一厂家同材质的保温材料见证取样送检的次数不得少于2次。

第10章通风与空调节能工程
风机盘管机组
《建筑节能工程施工质量验收规范》GB50411
1.供热量2.供冷量3.风量
4.出口静压
5.噪声
6.功率
/
同一厂家的风机盘管机组按数量复验2%，但不得少于2台。

第12章配电与照明节能工程
电线、电缆（适用低压配电系统）
《建筑节能工程施工质量验收规范》GB50411
1.截面
2.每芯导体电阻值
/
同厂家各种规格总数的10%，且不少于2个规格。

第12章配电与照明节能工程
照明光源、灯具及其附属装置
《建筑节能工程施工质量验收规范》GB50411
1.光源初始光效；
2.灯具镇流器能效值；3.灯具效率；
4 .照明设备谐波含量值
/
同一厂家、同材质、同类型的，按其数量500个（套）及以下时抽检2个（套），500个（套）以上时抽检3个（套）；由同一施工单位施工的同一建设单位的多个单位工程（群体建筑），当使用同一生产厂家、同材质、同类型、同生产批次的可合并计算。

第14章太阳能光热系统节能工程
集热器
《建筑节能工程施工质量验收规范》GB50411
热性能
/
同一厂家同一规格的集热器按照下列规定进行见证取样送检， 200台及以下抽检1台，200台以上抽检2台

第16章地源热泵换热系统节能工程
岩土热响应试验
《建筑节能工程施工质量验收规范》GB50411
岩土热响应
/
地源热泵系统的应用建筑面积小于5000㎡时，设置一个测试孔；地源热泵系统的应用建筑面积大于或等于5000㎡时，测试孔的数量不应少于2个。

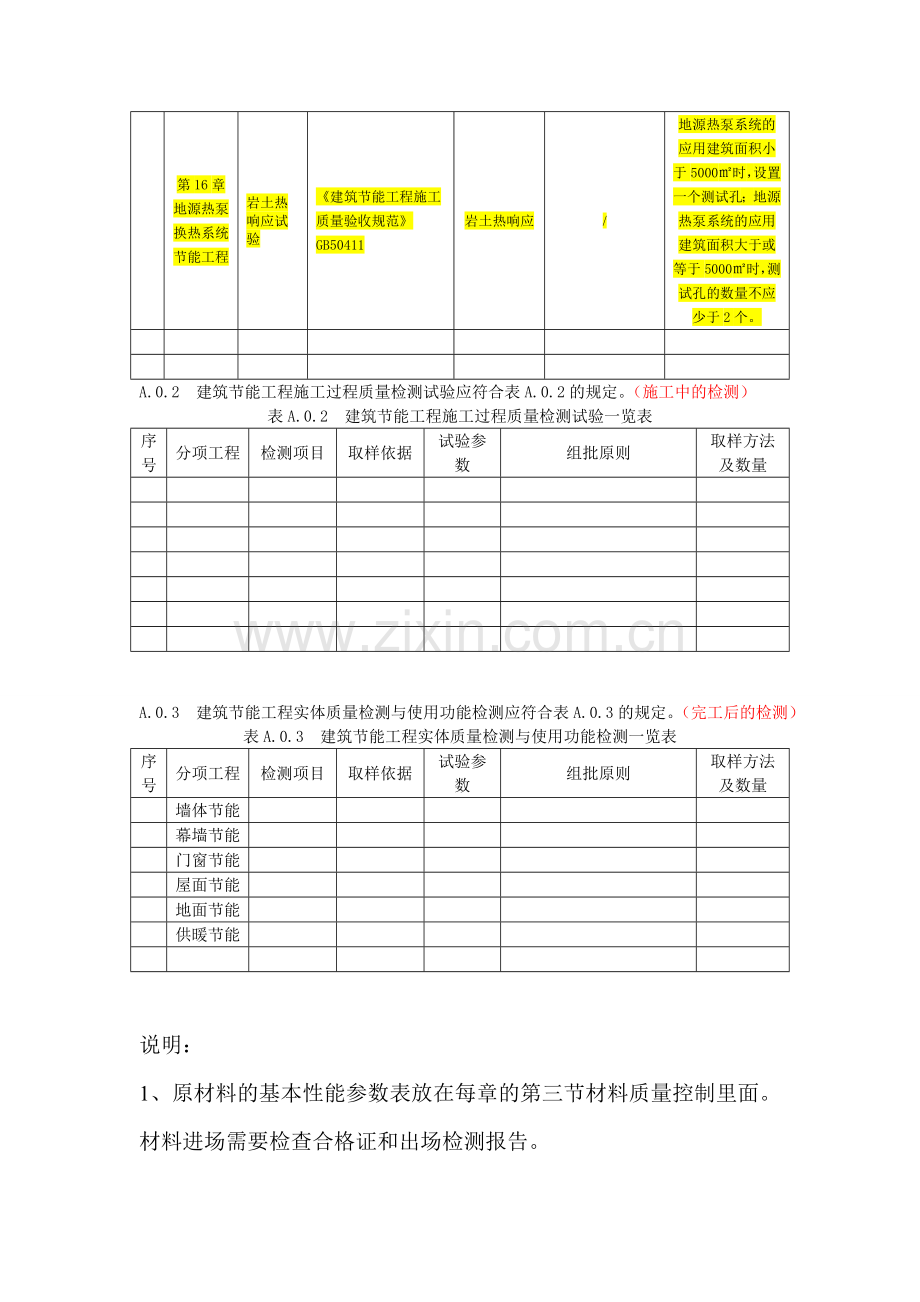

A.0.2 建筑节能工程施工过程质量检测试验应符合表A.0.2的规定。（施工中的检测）
表A.0.2 建筑节能工程施工过程质量检测试验一览表
序号
分项工程
检测项目
取样依据
试验参数
组批原则
取样方法及数量

A.0.3 建筑节能工程实体质量检测与使用功能检测应符合表A.0.3的规定。（完工后的检测）
表A.0.3 建筑节能工程实体质量检测与使用功能检测一览表
序号
分项工程
检测项目
取样依据
试验参数
组批原则
取样方法及数量

墙体节能

幕墙节能

门窗节能

屋面节能

地面节能

供暖节能

说明：
1、原材料的基本性能参数表放在每章的第三节材料质量控制里面。材料进场需要检查合格证和出场检测报告。

表5.10-1 建筑节能取样检测原则（参考资料）
序号
检测项
材料标准/验收规范
检测参数
组批原则
取样方法及取样数量
备注
1
胶粉聚苯颗粒（适用墙体)
《建筑节能工程施工质量验收规范GB 50411-2007
《胶粉聚苯颗粒外墙外保温系统材料》JGT 158-2013
1.导热系数
2.干表观密度
3.抗压强度
1.GB 50411-2007同一厂家同一品种的产品，当单位工程建筑面积在20000m2以下时各抽查不少于3次；当单位工程建筑面积在20000m2以上时各抽查不少于6次。
2.JGT 158-2013以同种产品、同一级别、同一规格产品30t为一批，不足一批以一批计。
JGT 158-2013
从每批任抽10袋，从每袋中分别取试样不应少于500g，混合均匀，按四分法缩取出比试验室所需量大1.5倍的试件为检验样。

2
绝热用挤塑聚苯乙烯泡沫塑料XPS
《建筑节能工程施工质量验收规范》GB 50411-2007
《绝热用挤塑聚苯乙烯泡沫塑料》GB/T 10801.2-2002
1.表观密度
2.压缩强度
3.导热系数、燃烧性能
1.GB 50411-2007
用于墙体时，同一厂家同一品种的产品，当单位工程建筑面积在20000m2以下时各抽查不少于3次；当单位工程建筑面积在20000m2以上时各抽查不少于6次。
用于地面时，同一厂家同一品种的产品，各抽查不少于3组。
2.GB/T10801.2-2002以出场的同一类别，同一规格的产品300m3为一批，不足300m3的按一批计。
尺寸和外观随机抽取6块样品进行检验，压缩强度取3块样品进行检验，绝热性能取2块样品进行检验。

3
绝热用模塑聚苯乙烯泡沫塑料
《绝热用模塑聚苯乙烯泡沫塑料》GB/T 10801.1
1.表面密度
2.压缩强度
3.导热系数
4.水蒸气透过系数
5.吸水率
6.尺寸稳定性
7.熔结性
同一规格的产品数量不超过2000m3为一批。
物理机械性能从该批产品中随机取样， 任何一项不合格时应重新从原批中双倍取样，对不合格项目进行复验，复验结果仍不合格时整批为不合格品。

4
墙体采用的保温材料和粘结材料
《建筑节能工程施工质量验收规范》GB 50411-2007
1.保温材料的导热系数、干表观密度、抗压强度；
2.粘结材料的粘结强度；
3.增强网的力学性能、抗腐蚀性能
同一厂家同一品种的产品，当单位工程建筑面积在20000m2以下时各抽查不少于3次；当单位工程建筑面积在20000m2以上时各抽查不少于6次。
/

5
墙体保温板材与基层的粘结强度拉拔试验
《建筑节能工程施工质量验收规范》GB50411-2007
粘结强度
采用相同材料、工艺和施工做法的墙面，每500至1000 m2面积划分为一个检验批，不足500 m2也为一个检验批。
每个检验批抽查不得少于3次
现场实体检验
6
外墙用保温浆料
《建筑节能工程施工质量验收规范》GB50411-2007
1.导热系数
2.干密度3.压缩强度
采用相同材料、工艺和施工做法的墙面，每500至1000 m2面积划分为一个检验批，不足500 m2也为一个检验批。
每个检验批应抽样制作同条件试块不少于3组。

7
耐碱性玻纤网格布（适用墙体）
《建筑节能工程施工质量验收规范》
GB50411-2007
《外墙外保温工程技术规程》JGJ144-2008
1.单位面积质量
2.耐碱断裂强力（经向、纬向）
3.耐碱断裂强力保留率（经向、纬向）
同一厂家同一品种的产品，当单位工程建筑面积在20000 m2以下时各抽查不少于3次；当单位工程建筑面积在20000 m2以上时各抽查不少于6次。
纬向、经向各20片，每片中含经线或纬线的数量应相同。力学检测试样要求宽度为50mm,长度为300mm。

8
保温砂浆（适用屋面、地面）
《建筑节能工程施工质量验收规范》GB50411-2007
《建筑保温砂浆》GB/T20473-2006
1.导热系数
2.干密度3.抗压强度
同一类型的砂浆300m2为一个检验批，不足300m2亦为一个检验批。
从20个以上不同堆放部位的包装袋中取等量样品并混匀，总量不得少于40L。

9
幕墙玻璃
《建筑节能工程施工质量验收规范》GB50411-2007
1.传热系数
2.遮阳系数
3.可见光透射比
4.中空玻璃露点
/
同一厂家的同一种产品抽查不少于1组

10
幕墙隔热型材
《建筑节能工程施工质量验收规范》GB50411-2007
1.抗拉强度
2.抗剪强度
/
同一厂家的同一种产品抽查不少于1组

11
幕墙用保温材料
《建筑节能工程施工质量验收规范》GB50411-2007
1.导热系数
2.密度
3.燃烧性能
/
同一厂家的同一种产品抽查不少于1组

12
建筑外窗
《建筑节能工程施工质量验收规范》GB50411-2007
1.严寒、寒冷地区：气密性、传热系数和中空玻璃露点；
2.夏热冬冷地区：气密性、传热系数、玻璃遮阳系数、可见光透射比、中空玻璃露点；
3.夏热冬暖地区：气密性、玻璃遮阳系数、可见光透射比、中空玻璃露点
/
1.送检取样方法：
同一厂家同一品种同一类型的产品各抽查不少于3樘（件）。
2.现场实体气密性检验取样方法：
每一个单位工程的外窗至少抽查3樘。当一个单位工程外窗有2种以上品种、类型和开启方式时，每种品种、类型和开启方式的外窗应抽查不少于3樘。

13
地面绝热层材料
《建筑地面工程施工质量验收规范》GB50209-2010
《建筑节能工程施工质量验收规范》GB50411-2007
1.导热系数
2.表观密度
3.抗压强度或压缩强度
4.阻燃性
1.GB 50209-2010：
同一工程、同一材料、同一生产厂家、同一型号、同一规格、同一批号复验1组。
2.GB 50411-2007：
同一厂家同一品种的产品，各抽查不少于3组
1.GB 50209-2010：1组。
2.GB 50411-2007：3组

14
散热器
《建筑节能工程施工质量验收规范》GB50411-2007
1.单位散热量
2.属热强度
/
同一厂家同一规格的散热器按其数量的1%进行见证取样送检，但不得少于2组。

15
保温绝热材料（采暖系统、通风与空调系统用）
《建筑节能工程施工质量验收规范》GB50411-2007
1.导热系数
2.密度
3.吸水率
/
同一厂家同材质的保温材料见证取样送检的次数不得少于2次。

16
风机盘管机组
《建筑节能工程施工质量验收规范》GB50411-2007
1.供热量2.供冷量3.风量
4.出口静压
5.噪声
6.功率
/
同一厂家的风机盘管机组按数量复验2%，但不得少于2台。

17
电线、电缆（适用低压配电系统）
《建筑节能工程施工质量验收规范》GB50411-2007
1.截面
2.每芯导体电阻值
/
同厂家各种规格总数的10%，且不少于2个规格。

18
外墙节能构造
《建筑节能工程施工质量验收规范》GB50411-2007
节能构造
/
每一个单位工程的外墙至少抽查3处，每处一个检查点；当一个单位工程外墙有2种以上节能保温做法时，每种节能保温做法的外墙应抽查不少于3处。此项检测也可由施工单位实施。
现场实体检测
19
建筑设备工程系统节能性能
《建筑节能工程施工质量验收规范》GB50411-2007
1.室内温度
2.供热系统室外官网的水力平衡度
3.供热系统的补水率
4.室外管网的热输送效率
5.各风口的风量
6.通风与空调系统的总风量7.空调机组的水流量
8.空调系统冷热水9.冷却水总流量
/
1.室内温度的检测，按居住建筑每户抽测卧室或起居室1间，其他建筑按房间总数抽测10%。
2.供热系统室外管网的水力平衡度的检测，按每个热源与换热站均不少于1个独立的供热系统抽测。
3.供热系统的补水率的检测，按每个热源与换热站均不少于1个独立的供热系统抽测。
4.室外管网的热输送效率的检测，按每个热源与换热站均不少于1个独立的供热系统抽测。
5.各风口的风量的检测，按风管系统数量抽查10%，且不得少于1个系统。
6.通风与空调系统的总风量的检测，按风管系统数量抽查10%，且不得少于1个系统。
7.空调机组的水流量的检测，按系统数量抽查10%，且不得少于1个系统。
8.空调系统冷热水、冷却水总流量的检测，应全数检测。
9.系统节能性能检测的项目和抽样数量也可以在工程合同中约定，必要时可增加其他检测项目，但合同中约定的检测项目和抽样数量不应低于本规范的规定。

现场实体检测
20
建筑绝热用硬质聚氨酯泡沫塑料
《建筑绝热用硬质聚氨酯泡沫塑料》GB/T 21558-2008
1.陈化
2.尺寸偏差
3.芯密度
4.压缩强度
5.导热系数
6.尺寸稳定性
7.水蒸气透过系数 8.吸水率 9.燃烧性能
同一原料、同一配方、同一工艺条件，数量不超过1000m³为一批。
尺寸极限偏差及外观从每批中随机抽取10块产品作为样品进行检验，物理力学性能从10块样品中抽取其中1块进行物理力学性能检验，当试样数量不足以满足检验要求时，从其余样品中随机抽取。

21
喷涂聚氨酯硬泡体保温材料
《喷涂聚氨酯硬泡体保温材料》JC/T 998-2006
1.密度
2.导热系数
3.粘结强度
4.尺寸变化率
5.抗压强度
6.拉伸强度
7.断裂伸长率
8.闭孔率9.吸水率10.水蒸气透过率 11.抗渗性
对同一原料、同一配方、同一工艺条件下的同一型号产品为一批，每批数量为300m3，不足300m3也可以作为一批算。
在现场的每批产品中随机抽取，制备试件，同时制备备用件。

22
泡沫玻璃绝热制品
《泡沫玻璃绝热制品》JC/T 647-2005
1.外观质量
2.体积密度
3.抗压强度
4.抗折强度
5.体积吸水率
6.透湿系数
7.导热系数
8.浸出液的离子含量
以同一原料、配方、同一生产工艺稳定连续生产同一品种产品为一批，每批数量以1500包装箱为限，同一批被检产品的生产时限不超过二周。
以每个包装箱作为一个样本单位，每个样本单位中全部制品视为质量完全相同的材料，从样本单位中随机抽取一块作为试样。

23
建筑绝热用玻璃棉制品
《建筑绝热用玻璃棉制品》GB/T 17795-2008
1.密度及允许偏差2.燃烧性能
3.对金属的腐蚀性4.甲醛释放量
5.施工性能
以同一原料、同一生产工艺、同一品种、同一规格，稳定连续生产的产品为一个检验批，同一批被检制品的生产时限不超过一星期。
样本可以由一个或几个单位产品构成，每个单位产品就是一个包装箱或一卷。样本应从检验批中随机抽取。对于同一单位产品中的每个单件产品都被认为是质量相同的。对于检验时所需要的时间可从单位产品中随机抽取。

24
建筑用岩棉、矿渣棉绝热制品
《建筑用岩棉、矿渣棉绝热制品》GB/T 19686-2005
1.渣球含量
2.纤维平均直径 3.尺寸和密度
4.热阻
5.燃烧性能
6.压缩强度
7.施工性能
8.质量吸湿率
9.浸出液离子含量10.憎水率
11.吸水率
以同一原料，同一生产工艺，同一品种，稳定连续生产的产品为一个检验批。同一批被检产品的生产时限不得超过一周。
单位产品应从检查批中随机抽取。样本可以由一个或几个单位产品构成。所有的单位产品被认为是质量相同的，所需的试样可随机地从单位产品中切取。
