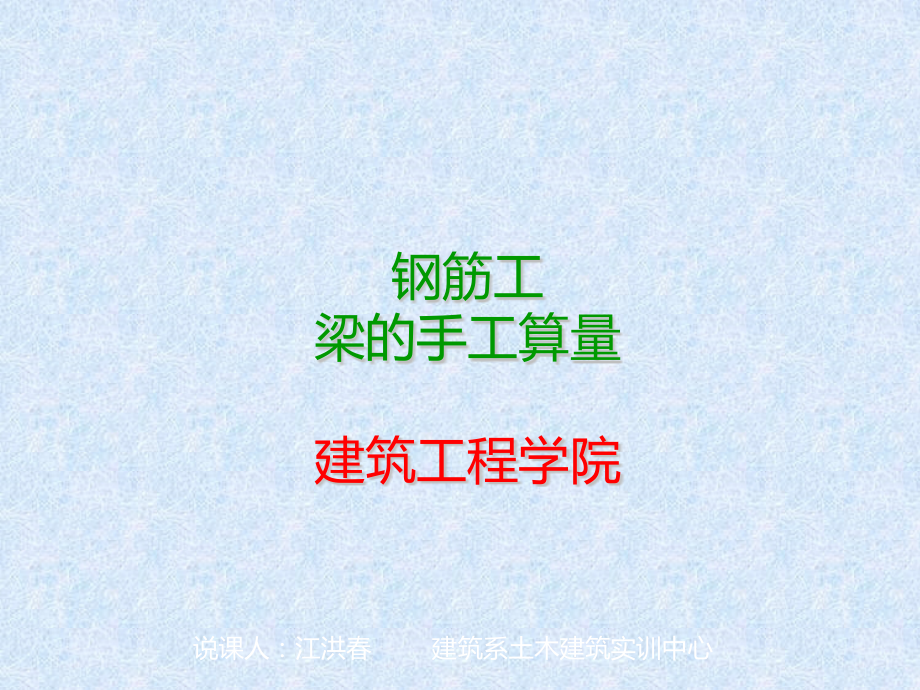

钢筋下料详细讲解.pptx

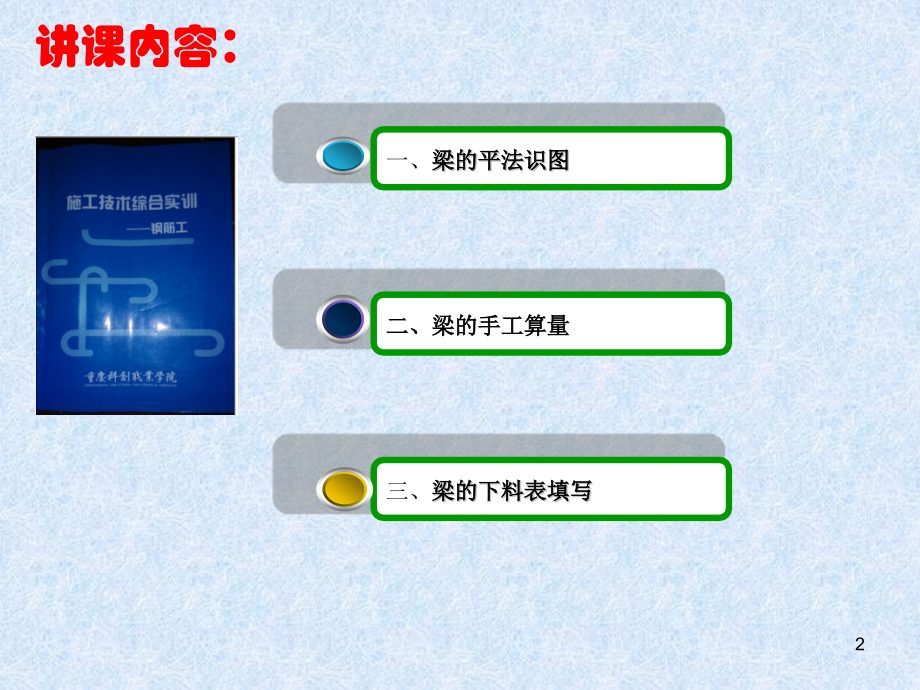

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,钢筋工梁的手工算量,建筑工程学院,说课人：江洪春 建筑系土木建筑实训中心,2,讲课内容：,一、,梁的平法识图,三、,梁的下料表填写,二、梁的手工算量,一、,梁的平法识图,梁内有什么钢筋？,平法：,建筑结构施工图平面整体设计方法的简称,将结构构件的尺寸和配筋等按照平面整体表示方法的制图规则，整体直接地表达在各类构件的结构平面布置图上，再与标准构造详图相配合即构成一套新型完整的结构设计。简化了配筋详图的绘制,。,1.,平法的概念,钢筋混凝土梁采用平法表达有两种方式：,平面注写方式,（重点）,截面注写方式,2.,平面注写方式,平面注写方式是在梁的,分层平面布置图,上，分别在不同编号的梁中各选一根梁，在其上注写,截面尺寸,和,配筋,具体数值来表达梁平法施工图,平面注写包括,集中标注,和,原位标注,两部分内容,比如：,3.,集中标注,KL2,（,2A,）：表示编号为,2,的框架梁；该梁为两跨，一端带有悬臂梁；,300650,：表示梁的外边尺寸宽为,300mm,，高为,650mm,；,8100/200,（,2,）：表示箍筋是,HPB300,级钢筋，直径是,8mm,，加密区间距为,100mm,，非加密区间距为,200mm,，肢数为,2,；,2,25,：表示,2,根,HRB335,级，直径是,25mm,的上部通长筋，贯穿整根梁；,G410,：表示四根,HRB33,级钢筋、直径是,10mm,的构造筋,(,腰筋,),；,（,-0.100,）,：表示梁顶标高,（选择性标注）,。,4.,原位标注,625 4/2,：表示,6,根,HRB335,级上部钢筋，呈两排布置，上排,4,根，下排,2,根；,225+222,：表示下部钢筋为,2,根,HRB335,级直径,25mm,钢筋和,2,根,HRB335,级直径,22mm,钢筋。,二、,梁的手工算量,在梁的钢筋算量前，先按,11G101,图集，了解部分符号的含义,Ln梁净跨长度；,LaE受拉钢筋最小锚固长度；,d钢筋直径。,1.,认识符号,2.,算量秩序,确定箍筋的加密区，各类钢筋的锚固值；,上部通长筋,（贯通筋）,；,下部钢筋；,端支座负筋；,箍筋；,构造筋,（腰筋）,；,拉筋；,纵向钢筋,3.,实战演练,该框架梁尺寸及配筋如图所示，保护层厚度取,25mm,，三级抗震，求该梁的纵向钢筋、箍筋及拉筋手工算量并填写下料表。,解：（,1,）上部通长钢筋,号钢筋下料长度计算：,L,1,=4500+2,（,250-25,）,[phone] =5418mm,通跨净跨长 锚固值 调整值,小结：,上部通长钢筋长度,=,通跨净跨长,+,伸入首尾端支座锚固值,-2,个,90,弯钩调整值,其中，锚固值,=15d,；调整值,=2d,（,2,）,下部钢筋,号钢筋下料长度计算：,L,2,=4500+2,（,250-25,）,[phone] =5470mm,平直段长度 锚固值 调整值,小结：,下部钢筋长度,=,平直段长度,+,左右端支座锚固值,-2,个,90,弯钩调整值,其中，锚固值,=15d,；调整值,=2d,（,3,）端支座负筋,号钢筋下料长度计算：,L,3,=,（,4500-2502,）,/3 +500 25 [phone] =2043mm,第一排伸入梁的长度 伸入支座长度 端支座锚固值 调整值,小结：,端支座负筋长度,=,第一排净长,Ln/3+,伸入支座的长度,-1,个,90,弯钩调整值,其中，锚固值,=15d,；调整值,=2d,（,4,）构造筋（腰筋）,号钢筋下料长度计算：,L,4,=,4500-500,+,2,15,12,=,4360mm,净跨长 锚固值,小结：,构造筋长度,=,净跨长+2,15d,其中，锚固值,=15d,；调整值,=2d,（5）箍筋,号钢筋根数及下料长度计算：,三级抗震，1.5,6,0,0=9,00,显然大于500，则取加密区的长度为1.5倍梁高。,非加密区的个数=（4500-2,250-2,50 -2,1.5,6,0,0 ）/200+1,第一个箍筋距离柱端的距离 加密区的长度,加密区的个数=2,（1.5,6,0,0/100+1）,箍筋根数n,=,非加密区的个数+加密区的个数-2+附加箍筋的个数=36个,从图上已知6个,箍筋,号钢筋下料长度计算：,L,5,=,2,（250+6,0,0）-8,25 +2,11.87,8,3,1.5,8,=1654mm,梁高和梁宽 8个保护层 锚固值 调整值,小结：,单根箍筋的根数=2,（梁高+粱宽）-8个保护层+,2,个弯钩锚固值-3个调整值,其中，锚固值,=,11.87,d,；调整值,=,1.5,d,减去8个保护层，是因为箍筋每个顶角各占,2,个梁的菱角，即,2,个保护层,（6）拉筋,号钢筋根数及下料长度计算：,根据11G101图集，拉筋的间距为非加密区的两倍，即400mm，直径取6mm，并呈上下两排布置。,则拉筋的根数=,2(4500-2250-250)/400=20,个,L6=250-225 +211.876 +2 6=362mm,宽度,-,保护层 锚固值 拉筋的直径,小结：,拉筋的根数,=2,（,净跨,-2,个,50,）,/,间距,拉筋的长度,=,宽度,-,保护层,+,d,拉筋,+2,11.87 d,拉筋,锚固值取,Max75,，,11.87 d,拉筋,敬请指正！,Thank you for your attention!,
