自制奔奔LED阅读灯
双击自动滚屏
来源：网络 发布者：absq 发布时间：2007-12-4 阅读：876次

本文关键字：自制汽车LED阅读灯,汽车阅读灯制作
奔奔原车的阅读灯是又黄又暗，晚上开灯，很有“朦胧感”，如果想在这种灯光下看书或者找东西，那简直是自找痛苦。终于有一天，我再也忍受不了原车阅读灯的昏暗，于是决定将其更换为时下比较时髦的LED灯。

其实一开始我是想买一个来着，可是找来找去，没找着合适的，不是灯光太暗，就是价钱太高，没办法，只好费点时间自己折腾一个。自己制作其实还是蛮简单的，买好LED、电阻、实验板、导线基本上就可以开工了，关键是要事先设计好电路参数，因为LED的发光亮度会随着电压的大小变化。对于买回来的白光LED，最合理的获取参数方式是根据实验来选择电阻值。

我的方案是：3个LED串联，再串联一个100欧姆的电阻分压限流，这样成为一组，一个板上共有六组并联构成整个LED阅读灯，当然，如果想要亮度更亮，可以适当增加并联的组数。

因此，一个LED灯的组成及成本如下（供有兴趣DIY的朋友参考）：

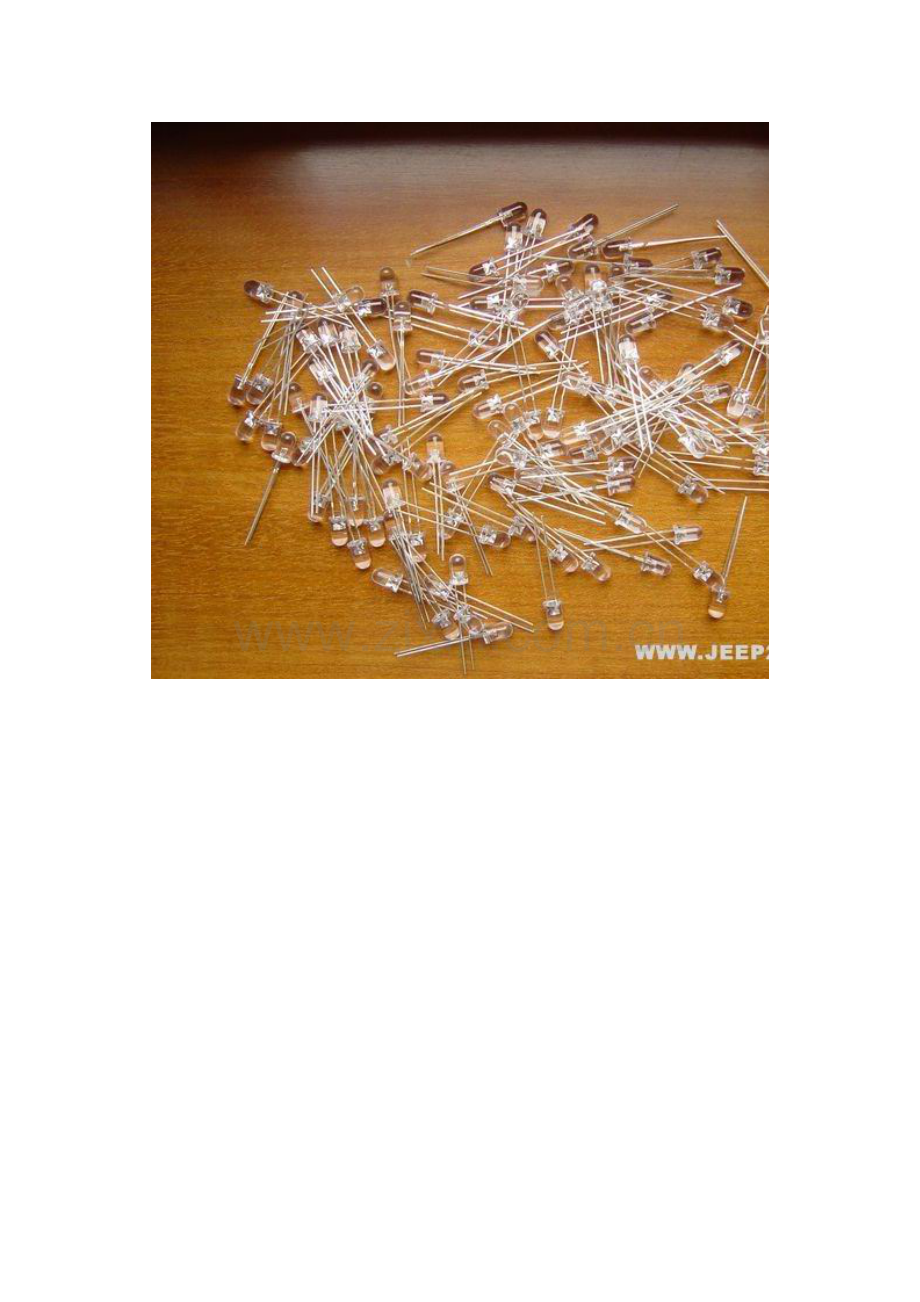

· 白光LED，18个，每个0.25元，共4.5元
· 实验板一块，1元
· 100欧姆电阻6个，每个8分钱，共0.48元
· 红黑导线各一根，价钱忽略不计，算2分钱吧，这样总价可以凑个整数。
这样算下来，整个LED阅读灯的成本仅需6元钱，很便宜吧。

OK，废话不说了，下面上图。
