污水管道报验资料全套讲解.doc

资源描述

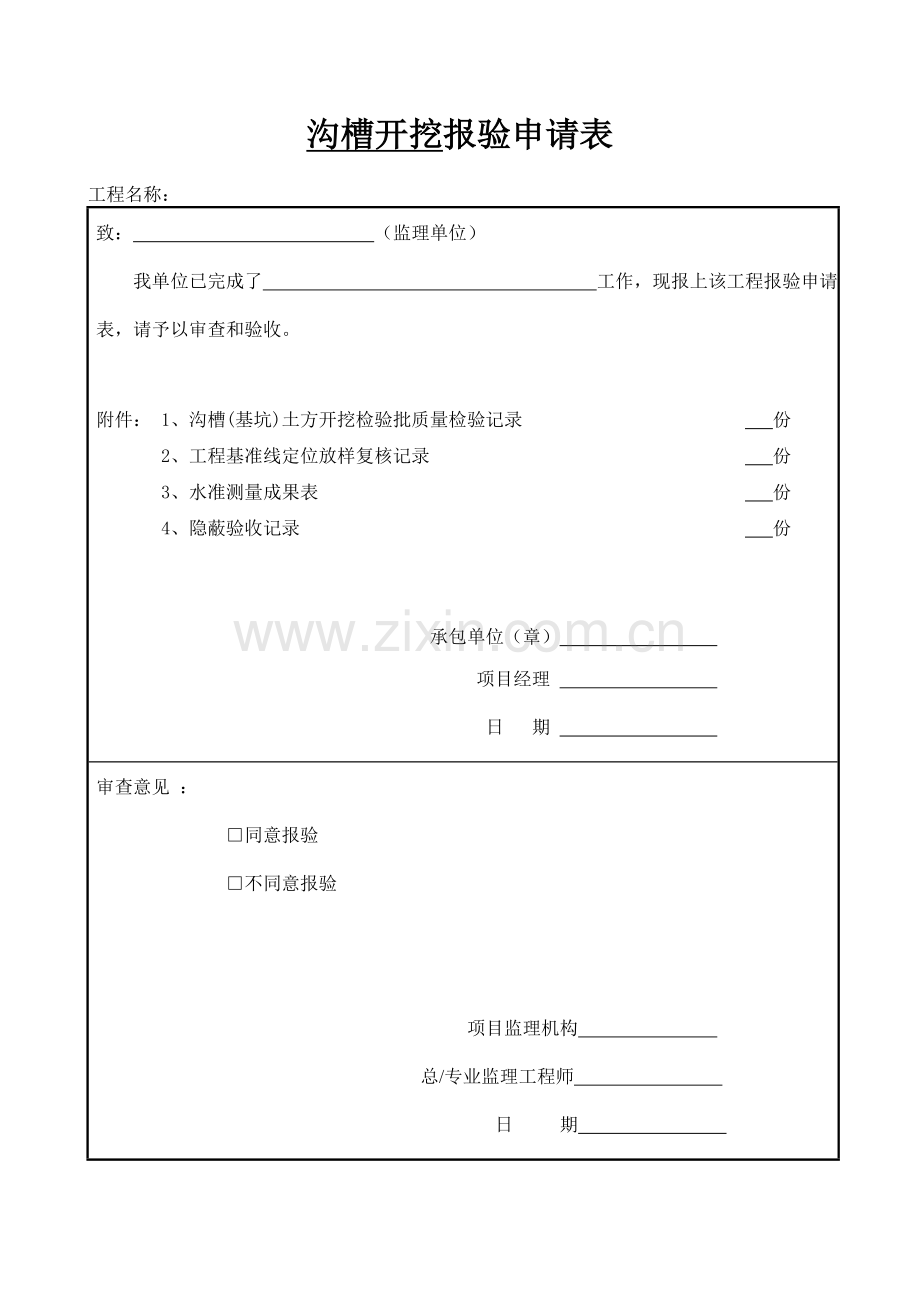

沟槽开挖报验申请表工程名称：致：（监理单位）我单位已完成了工作，现报上该工程报验申请表，请予以审查和验收。附件： 1、沟槽(基坑)土方开挖检验批质量检验记录份 2、工程基准线定位放样复核记录份 3、水准测量成果表份 4、隐蔽验收记录份承包单位（章）项目经理日期审查意见： □同意报验 □不同意报验项目监理机构总/专业监理工程师日期沟槽(基坑)土方开挖检验批质量检验记录表B.0.1 工程名称分部工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长工程数量验收部位项目技术负责人交方班组接方班组检查日期检查项目序号检查内容检验依据/允许偏差（规定值或±偏差值）检查数量检查结果 / 实测点偏差值或实测值范围点数 1 2 3 4 5 6 7 8 9 10 应测点数合格点数合格率（%）主控项目 1 原状地基土观察、检查原状地土不得扰动、受水浸泡或受冻全数 2 地基承载力满足设计要求全数 3 压实度、厚度检查压实度、厚度满足设计要求全数一般项目 1 槽底高程（mm）土方 ±20 两井之间石方 ±20、-200 2 槽底中线每侧宽度不小于规定两井之间 3 沟槽边坡不陡于规定两井之间平均合格率 (%) 施工单位检查评定结论项目专业质量检查员：(签字) 年月日监理 ( 建设) 单位意见监理工程师：（签字） (或建设单位项目专业技术负责人): （签字）年月日注：1、本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量检查员等进行验收，并应按上表进行记录。 2、检验批一般项目计数检验数据较多时，可先填写“检验批一般项目计数检验记录表”（G1-1-2），然后将计数检验结果填写在本表相应的检查结果栏内。作为本表的附页。工程基准线定位放样复核记录工程名称单位工程名称施工单位分包单位项目经理技术负责人施工工长分部工程名称分项工程名称验收部位主要工程数量验收规范及图号放样记录图示及说明复核记录及意见签证：复核人：施工单位检查意见测量员签名：年月日监理单位验收结论监理工程师签名：年月日水准测量成果表工程名称：单位工程：工序名称桩号部位图纸依据观测日期依据点及高程允许偏差 ±20mm 仪器天气测点实测高程设计高程自检误差测点实测高程设计高程自检误差施测说明实测高程为：高程观测者：校对：施工单位检查评定结果项目专业质量检查员：年月日监理单位验收结论监理工程师：年月日隐蔽工程验收记录工程名称编号隐检项目隐检日期隐检部位隐检内容及检查情况验收意见 □符合要求 □不符合要求处理情况 □同意进入下道工序 □整改完毕，符合要求后进入下道工序签字栏施工单位专业技术负责人专业质检员专业工长监理或建设单位专业工程师本表一式四份，由施工单位填写，建设单位、监理单位、施工单位、城建档案馆各保存一份。管道基础报验申请表工程名称：致：（监理单位）我单位已完成了工作，现报上该工程报验申请表，请予以审查和验收。附件： 1、管道基础检验批质量检验记录份 2、水准测量成果表份 3、隐蔽验收记录份承包单位（章）项目经理日期审查意见： □同意报验 □不同意报验项目监理机构总/专业监理工程师日期开槽施工管道基础检验批质量检验记录表B.0.1 编号：工程名称分部工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长工程数量验收部位项目技术负责人交方班组接方班组检查日期检查项目序号检查内容检验依据/允许偏差（规定值或±偏差值）（mm）检查数量检查结果 / 实测点偏差值或实测值范围点数 1 2 3 4 5 6 7 8 9 10 应测点数合格点数合格率（%）保证项目 1 地基承载力现状地基承载力符合设计要求检查地基处理强度或（复合）承载力检验报告 2 混凝土强度标准养护及同条件养护应符合设计要求每工作班每100m3 各1组 3 砂石基础压实度符合设计要求或规范规定一般项目 1 垫层中线每侧宽度不小于设计要求每个验收批每10m测1点，且不少于3点高程压力管道 ±30 无压管道 0，-15 厚度不小于设计要求 2 混凝土基础、管座平基中线每侧宽度 +10，0 每个验收批每10m测1点，且不少于3点高程 0，-15 厚度不小于设计要求管座肩宽 +10，-5 肩高 ±20 3 土(砂及砂砾) 基础高程压力管道 ±30 每个验收批每10m测1点，且不少于3点无压管道 0，-15 平基厚度不小于设计要求土弧基础腋角高度不小于设计要求平均合格率 (%) 施工单位检查评定结论项目专业质量检查员：（签字）年月日监理 ( 建设) 单位意见监理工程师：（签字） (或建设单位项目专业技术负责人)：（签字）年月日水准测量成果表工程名称：单位工程：工序名称桩号部位图纸依据污水平面布置图观测日期依据点及高程允许偏差 0，-15mm 仪器自动安平水准仪天气砂基础测点实测高程设计高程自检误差测点实测高程设计高程自检误差施测说明实测高程为：高程观测者：校对：施工单位检查评定结果项目专业质量检查员：年月日监理单位验收结论监理工程师：年月日隐蔽工程验收记录工程名称编号隐检项目隐检日期隐检部位隐检内容及检查情况验收意见 □符合要求 □不符合要求处理情况 □同意进入下道工序 □整改完毕，符合要求后进入下道工序签字栏施工单位专业技术负责人专业质检员专业工长监理或建设单位专业工程师本表一式四份，由施工单位填写，建设单位、监理单位、施工单位、城建档案馆各保存一份。报验申请表工程名称：致：（监理单位）我单位已完成了工作，现报上该工程报验申请表，请予以审查和验收。附件： 1、管道铺设检验批质量检验记录 1 份 2、柔性管道接口检验批质量检验记录 1 份 3、水准测量成果表 1 份 4、管道铺设隐蔽验收记录 1 份 5、接口连接隐蔽验收记录 1 份承包单位（章）项目经理日期审查意见： □同意报验 □不同意报验项目监理机构总/专业监理工程师日期柔性管道铺设检验批质量检验记录表B.0.1 程名称分部工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长工程数量验收部位项目技术负责人交方班组接方班组检查日期检查项目序号检查内容检验依据/允许偏差（规定值或±偏差值）检查数量检查结果 / 实测点偏差值或实测值范围点数 1 2 3 4 5 6 7 8 9 10 应测点数合格点数合格率（%）主控项目 1 埋设深度管道埋设深度、轴线位置应符合设计要求，无压力管道严禁倒坡。检杳施工记录、测量记录 2 管道外观刚性管道无结构贯通裂缝和明显缺损情况观察，查技术资料 3 管道安装安装必须稳固，管道安装后应线形平直观察，查测量记录一般项目 1 水平轴线（mm）无压管道 15 每管节 1 有压管道 30 2 管底高程（mm） Di≤1000 无压管道 ±10 每管节 1 有压管道 ±30 Di＞1000 无压管道 ±15 有压管道 ±30 平均合格率 (%) 施工单位检查评定结论项目专业质量检查员：（签字）年月日监理 ( 建设) 单位意见监理工程师：（签字） (或建设单位项目专业技术负责人)：（签字）年月日注：1、本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量检查员等进行验收，并应按上表进行记录。 2、检验批一般项目计数检验数据较多时，可先填写“检验批一般项目计数检验记录表”（G1-1-2），然后将计数检验结果填写在本表相应的检查结果栏内。作为本表的附页。柔性类管接口连接检验批质量检验记录工程名称分部工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长工程数量验收部位项目技术负责人交方班组接方班组检查日期检查项目序号检查内容检验依据/允许偏差（规定值或±偏差值）检查数量检查结果 / 实测点偏差值或实测值范围点数 1 2 3 4 5 6 7 8 9 10 应测点数合格点数合格率（%）主控项目 1 材料产品质量管及管件、橡胶圈的产品质量符合本规范有关规定进场批次按规范 2 柔性接口橡胶圈位置正确，无扭曲、外露现象，承口、插口无破损、开裂；双道橡胶圈的单口水压试验合格逐个观察、检查单口水压记录 3 刚性接口接口砼强度符合设计要求，不得有开裂、空鼓、脱落现象查砂浆及混凝土试块抗压强度试验报告一般项目 1 柔性接口纵向间隙柔性接口的安装位置正确，其纵向间隙应符合规范有关规定逐个检查，检查施工记录 2 相邻接口错口（mm） Di≤700 自检两井之间 3 Di＞700≤1000 ≯3 两井之间 3 Di＞1000 ≯5 两井之间 3 4 曲线安装管道曲线安装时，接口及转角处应符合规范第5.6.9、5.7.5条的规定曲线段每个接口 5 接口填缝管道接口填缝应符合设计要求,密实、光洁、平整；检查材料质量，检查施工配合比记录平均合格率 (%) 施工单位检查评定结论项目专业质量检查员：（签字）年月日监理 ( 建设) 单位意见监理工程师：（签字） (或建设单位项目专业技术负责人)：（签字）年月日注：1、本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量检查员等进行验收，并应按上表进行记录。 2、检验批一般项目计数检验数据较多时，可先填写“检验批一般项目计数检验记录表”（G1-1-2），然后将计数检验结果填写在本表相应的检查结果栏内。水准测量成果表工程名称：单位工程：工序名称桩号部位图纸依据污水平面布置图观测日期依据点及高程允许偏差 ±10mm 仪器自动安平水准仪天气测点实测高程设计高程自检误差测点实测高程设计高程自检误差施测说明实测高程为：高程观测者：校对：施工单位检查评定结果项目专业质量检查员：年月日监理单位验收结论监理工程师：年月日隐蔽工程验收记录工程名称编号隐检项目隐检日期隐检部位隐检内容及检查情况验收意见 □符合要求 □不符合要求处理情况 □同意进入下道工序 □整改完毕，符合要求后进入下道工序签字栏施工单位专业技术负责人专业质检员专业工长监理或建设单位专业工程师本表一式四份，由施工单位填写，建设单位、监理单位、施工单位、城建档案馆各保存一份。隐蔽工程验收记录工程名称编号隐检项目隐检日期隐检部位隐检内容及检查情况验收意见 □符合要求 □不符合要求处理情况 □同意进入下道工序 □整改完毕，符合要求后进入下道工序签字栏施工单位专业技术负责人专业质检员专业工长监理或建设单位专业工程师本表一式四份，由施工单位填写，建设单位、监理单位、施工单位、城建档案馆各保存一份。报验申请表工程名称：致：（监理单位）我单位已完成了工作，现报上该工程报验申请表，请予以审查和验收。附件： 1、检查井砌筑检验批质量检验记录 1 份 2、沟槽回填检验批质量检验记录 1 份 3、工程基准线定位放样复核记录 1 份 4、水准测量成果表 1 份承包单位（章）项目经理日期审查意见： □同意报验 □不同意报验项目监理机构总/专业监理工程师日期砖砌井室检验批质量检验记录工程名称分部工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长工程数量验收部位项目技术负责人交方班组接方班组检查日期检查项目序号检查内容检验依据/允许偏差（规定值或±偏差值）检查数量检查结果 / 实测点偏差值或实测值范围点数 1 2 3 4 5 6 7 8 9 10 应测点数合格点数合格率（%）主控项目 1 原材料原材料、预制构件的质量符合国家相关标准及设计要求 2 砌筑砂浆强度砂浆强度应符合标准和设计要求。每50m2砌体1组 3 砌筑质量砌筑结构应灰浆饱满、灰缝平直，不得有通缝、瞎缝；井室无渗水、水珠现象逐个检查符合要求一般项目 1 平面轴线位置（轴向、垂直轴向） 15 每座 2 2 结构断面尺寸 +10，0 2 3 井室尺寸长、宽或直径 ±20 2 4 井口高程农田或绿地 +20 1 路面与路面一致≤5mm 5 井底高程开槽法管道铺设 Di≤1000 ±10 2 Di＞1000 ±15 不开槽法管道铺设 Di<1500 +10,-20 Di≥1500 +20,-40 6 踏步安装间距及外露长度 ±10 1 7 脚窝高、宽、深 ±10 8 流槽宽度 ±10 平均合格率 (%) 施工单位检查评定结论项目专业质量检查员：（签字）年月日监理 ( 建设) 单位意见监理工程师：（签字） (或建设单位项目专业技术负责人)：（签字）年月日沟槽(基坑)回填检验批质量检验记录工程名称分部工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长工程数量验收部位项目技术负责人交方班组接方班组检查日期检查项目序号检查内容检验依据/允许偏差（规定值或±偏差值）检查数量检查结果 / 实测点偏差值或实测值范围点数 1 2 3 4 5 6 7 8 9 10 应测点数合格点数合格率（%）主控项目 1 回填材料材料应符合设计要求 1000 m2 1次2组 2 观测沟槽沟槽不得带水回填,回填应密实检查施工记录 3 管道变形柔性管道变形率不得超过设计或规范规定试验段每50 m 3 正常作业段每100 m 3 4 压实度符合设计与规范要求两井之间或1000m2 每层、每侧1组一般项目 1 高程回填应达到设计高程，表面应平整观察、或用水准仪测量 2 管道及附属构筑物回填时管道及附属构物无损伤、沉降、位移观察、或用水准仪测量平均合格率 (%) 施工单位检查评定结论项目专业质量检查员：（签字）年月日监理 ( 建设) 单位意见监理工程师：（签字） (或建设单位项目专业技术负责人)：（签字）年月日工程基准线定位放样复核记录
