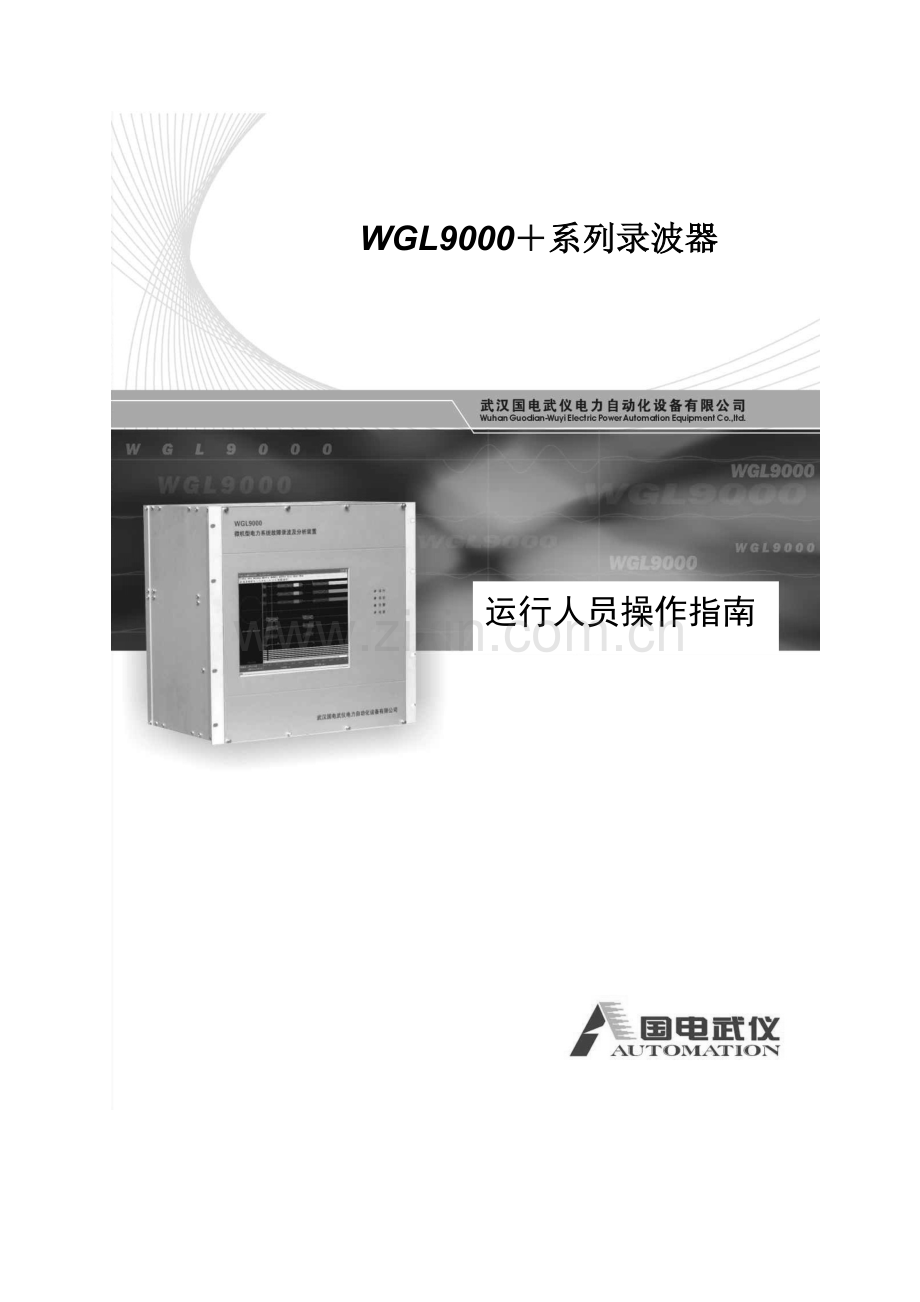

运行人员操作指南

WGL9000＋系列录波器

关于本手册

感谢您使用本公司的WGL9000＋系列故障录波器，本手册所讲内容主要针对运行人员在日常维护中的基本操作及在日常维护中所要注意的事项。本书分为两章，分别是：

1. WGL9000＋系列故障录波器操作指南

1.1 WGL9000＋系列故障录波器软件界面简介
1.2 WGL9000＋系列故障录波器前置机面板灯简介
1.3 WGL9000＋系列故障录波器空开的作用
1.4 WGL数字式电力故障录波管理系统的登陆方法
1.5 WGL数字式电力故障录波管理系统的打印方法

2. WGL9000＋系列故障录波器注意事项

1. WGL9000＋系列故障录波器操作指南
1.1 WGL9000＋系列故障录波器主要软件简介

1.1.1 WGL数字式电力故障录波管理系统（WGL_Manager.exe）是录波管理单元主程序，在进入操作系统后，会自动运行。
程序界面为标准的Windows窗口界面，包括菜单（包含有管理、查看、运行、帮助），工具栏（包含有编辑定值、提取定值、下放定值、装置时钟、手动启动、启动信息），状态栏（包含有装置数据、管理机文件、通道监测），信息栏（包含有时间、对象、事件及下方的暂态录波和稳态录波的状态，文件接收速度）。
在“状态栏”里的三个大选项下各自有不同的操作，对于运行人员主要是在“管理机文件”下操作，一般就是查看故障波形并打印，打印方法将在后面讲到。
对于运行人员还有一点要注意的是在“信息栏”的最下方设有“暂态录波”和“稳态录波”两个状态灯，用于显示录波管理单元与暂态录波和稳态录波的通讯状态，绿色表示通讯正常、灰色表示通讯不正常。
状态栏分为 “装置数据”、 “管理机文件”、“通道监测”三个页面：
管理机文件：显示的是保存在录波管理单元内的录波文件，包括暂态录波启动产生的录波文件和从稳态录波提取数据生成的录波文件；
装置数据：显示的是保存在装置内的录波文件，点击“接收”按钮或双击文件项，可接收装置内指定的文件到本机；
通道监测：安装调试时，在“通道监测”页面，选择“手动”－“刷新”，可以查看接入到录波器模拟量/开关量状态；或者选择“自动”－“刷新”，可实现通道信息的实时刷新。在“通道监测”页面，还可检查通道名称是否正确。

1.1.2 WGL图形分析系统（WGL_Analyze.exe）是用于分析故障波形，查看外部模拟量、开关量、高频（直流）通道的状态，测距以及其他功能。
点击“WGL数字式电力故障录波管理系统”的状态栏的“管理机文件”下的启动波形就自动打开图形分析系统；或者在“我的电脑”的“D”盘下的“WGL9000＋后台软件”文件夹里有“WGL_Analyze.exe（WGL图形分析系统）”，双击此软件，就打开图形分析软件。

1.2 WGL9000＋系列故障录波器前置机面板灯简介
WGL9000＋系列故障录波器的前置机面板上有四个灯，分别是：运行、启动、告警、电源。下面做一个简单的介绍：
运行
绿色，220V/110V电源，正常运行时常亮，异常时熄灭。
启动
红色，启动录波后点亮，录波结束后自动熄灭。
告警
红色，有告警输出时点亮，消除告警后自动熄灭。
电源
绿色，220V/110V电源，正常运行时常亮，异常时熄灭。
提示：录波器的前置机、录波管理单元均采用直流电源。

1.3 WGL9000＋系列故障录波器空开的作用
WGL9000＋系列故障录波器有直流空开和交流空开，其作用分别如下：
直流空开：给前置机和录波管理单元（已嵌入到前置机）供电
交流空开：给显示器，打印机，调制解调器（选配）和光电转换器(选配)供电。

1.4 WGL数字式电力故障录波管理系统的登陆方法
WGL9000＋系列故障录波器的录波管理单元是存储故障文件及供用户分析和打印的，安装的是WIN2000操作系统，录波管理单元上电进入系统后 ，“WGL数字式电力故障录波管理系统”软件会自动运行。
在“WGL数字式电力故障录波管理系统”菜单栏中有：管理、查看、运行、帮助四个选项。用鼠标点击“管理”，在下拉的菜单中点击“用户管理”，在出现的“用户帐号管理”对话框中用鼠标选中“操作员”，然后点击右边的“登陆”，在出现的“验证用户密码”的对话框中点击“确认”（或者是用鼠标选中“操作员”之后双击它，在出现的“验证用户密码”的对话框中点击“确认”），登陆成功之后关闭“用户帐号管理”，就可以进行操作了。

1.5 WGL数字式电力故障录波管理系统的打印方法
WGL9000＋系列故障录波器可以打印定值、打印波形和打印线路分析报告，其操作步骤如下：

1.5.1 定值的打印
在“WGL数字式电力故障录波管理系统”的“状态栏”有“编辑定值”，选择此项，就进入到“定值操作”（也就是定值软件），在选择“文件”下的“打印”，然后在出现的对话框选择“确认”，打印机就开始打印定值。

1.5.2 波形的打印：
在“WGL数字式电力故障录波管理系统” 的“状态栏“中有:装置数据、管理机文件、通道监测。选择“管理机文件”，可以看到很多的启动文件，双击要打印的启动文件，启动文件打开之后，会出现“WGL图形分析系统”，在此软件的工具栏中有:文件、查看、显示、分析计算、配置、窗口、帮助选项，用鼠标点击“文件”，在下拉的菜单中点击“打印”，在出现的“选择打印类型”对话框中选择 “打印波形”，点击对换框中右边的“确定”，在出现的“选择打印通道”对话框中选择要打印的模拟电压、模拟电流、单独通道、开关量通道后点击对话框中“确定”， 在出现的“打印”对话框中点击“确定”，打印机就开始打印。

1.5.3 线路分析报告的打印
在“WGL数字式电力故障录波管理系统”工具栏中有: 装置数据、管理机文件、通道监测。选择“管理机文件”，可以看到很多的启动文件，双击要打印的启动文件，启动文件打开之后，会出现“WGL图形分析系统”，在此软件的菜单栏中有: 文件、查看、显示、分析计算、配置、窗口、帮助选项，用鼠标点击“文件”，在下拉的菜单中点击“打印”，在出现的“选择打印类型”对话框中选择 “打印线路分析报告”，点击对换框中右边的“确定”，在出现的“按照对象显示”对话框中选择要打印的故障线路后点击对话框中“确定”， 在出现的“打印”对话框中点击“确定”，打印机就开始打印。

2. WGL9000＋系列故障录波器注意事项
请运行人员在日常的巡检过程中一定要注意一下几点事项，如有什么异常请及时通知继保人员。

2.1 在“WGL数字式电力故障录波管理系统”信息栏中可以看到“暂态录波”旁边有一个圆，正常时应该是绿色的。如果是灰色，说明装置前后台没有通讯，这样当有启动时，波形文件不能上传到后台，也就看不到波形文件，可以把前置机上的那根网线重新拔插下，如果不行请通知继保人员做进一步的检查。
在此说明下波形文件没有上传到后台，并不影响本装置正常录波，也不用担心波形文件会丢失，波形文件会保存在前置机里，当通讯恢复正常后波形文件会自动上传到后台，当然需要等候一段时间。

2.2 当启动结束，启动灯恢复正常，波形文件可以在“WGL数字式电力故障录波管理系统”下的“管理机文件”里查看，启动的波形文件都是按顺序排列，最后接收到波形文件排在最上面（序号为1），如果启动时故障波形太多，想要找到所需的波形，可以根据启动的时间，通过“管理机文件”里的“启动时刻”中找寻启动时波形。

2.3 在没有满足启动要求和故障时启动灯应该是熄灭的，当满足启动要求和故障时启动灯应该是红色，但是恢复正常后启动灯会自动熄灭，如果启动灯常亮或不停的亮，说明外部某条母线或线路满足启动要求，此时可以在“WGL数字式电力故障录波管理系统”的“状态栏”里的“通道监测”里右边的“手动”改为“自动”，然后点击“刷新”，再到左边查看各个通道的采样是否正常，如发现某个通道的采样不准确或采样都正确但启动灯还是常亮（或一会熄灭一会又亮），请通知继保做进一步的检查。

2.4 本公司为了能使显示器的使用寿命能更长久，在柜子上加装了一个开关，当柜门关上的时候显示器的交流也被切断，因此在日常巡视中发现显示器的灯不亮，并不是显示器有问题，敬请注意！

2.5 “WGL数字式电力故障录波管理系统”是为了运行或继保人员与装置对话用的，同时还肩负其他的任务，所以此软件不能关闭，这也请运行人员注意！

2.6 主机箱面板上的“告警”灯点亮，在“WGL数字式电力故障录波管理系统”界面菜单栏的“运行”里点击“装置自检”， 界面下方的消息窗口将反馈装置情况，分析故障原因，同时把此情况报给继保来进一步检查。

2.7 启动后发现时间跟GPS的相差很大，就在“WGL数字式电力故障录波管理系统”界面菜单栏的“查看”下的“GPS信息”，界面下方的消息窗口将反馈GPS天线连接的状态、时钟是否有效等信息，然后把情况反映给继保，让他们做进一步检查。

2.8 波形的拷贝方法：本装置有两个USB借口，可把数据拷贝到优盘或移动硬盘上（在拷贝以前最好能杀毒，确保没有病毒），在“WGL数字式电力故障录波管理系统”界面“状态栏”的“管理机文件”下选择需要拷贝的波形，然后点击鼠标的右键，出现几个选项，选择“备份”下的“数据文件”，再选择备份的地方为优盘或移动硬盘后点击“确定”，所要的波形就拷贝到优盘或移动硬盘里。
