四川理工UML软件架构考试复习题.doc

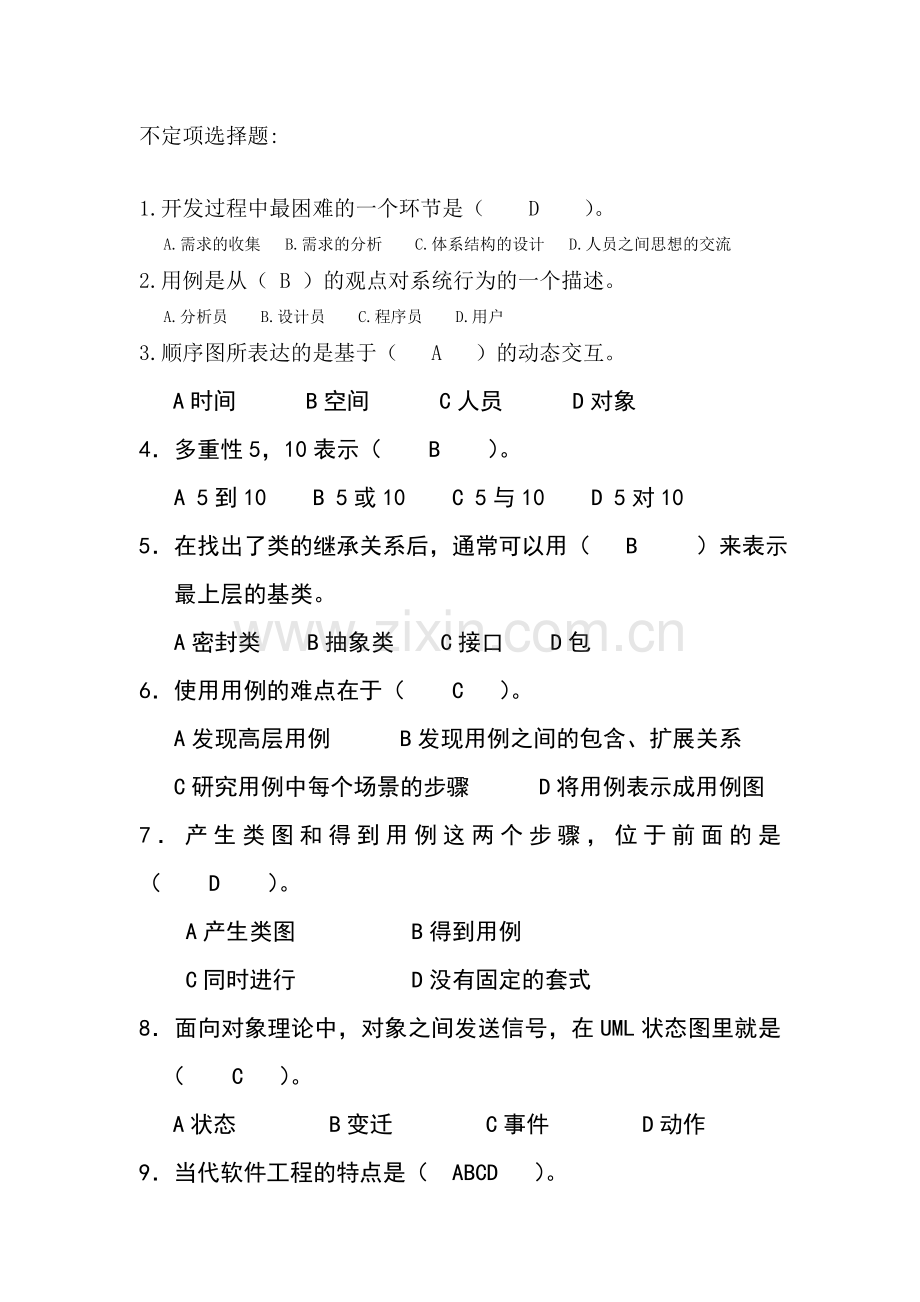

不定项选择题:

1.开发过程中最困难的一个环节是（ D ）。
A.需求的收集 B.需求的分析 C.体系结构的设计 D.人员之间思想的交流
2.用例是从（ B ）的观点对系统行为的一个描述。
A.分析员 B.设计员 C.程序员 D.用户
3.顺序图所表达的是基于（ A ）的动态交互。
A时间 B空间 C人员 D对象
4．多重性5，10表示（ B ）。
A 5到10 B 5或10 C 5与10 D 5对10
5．在找出了类的继承关系后，通常可以用（ B ）来表示最上层的基类。
A密封类 B抽象类 C接口 D包
6．使用用例的难点在于（ C ）。
A发现高层用例 B发现用例之间的包含、扩展关系
C研究用例中每个场景的步骤 D将用例表示成用例图
7．产生类图和得到用例这两个步骤，位于前面的是（ D ）。
A产生类图 B得到用例
C同时进行 D没有固定的套式
8．面向对象理论中，对象之间发送信号，在UML状态图里就是（ C ）。
A状态 B变迁 C事件 D动作
9．当代软件工程的特点是（ ABCD ）。

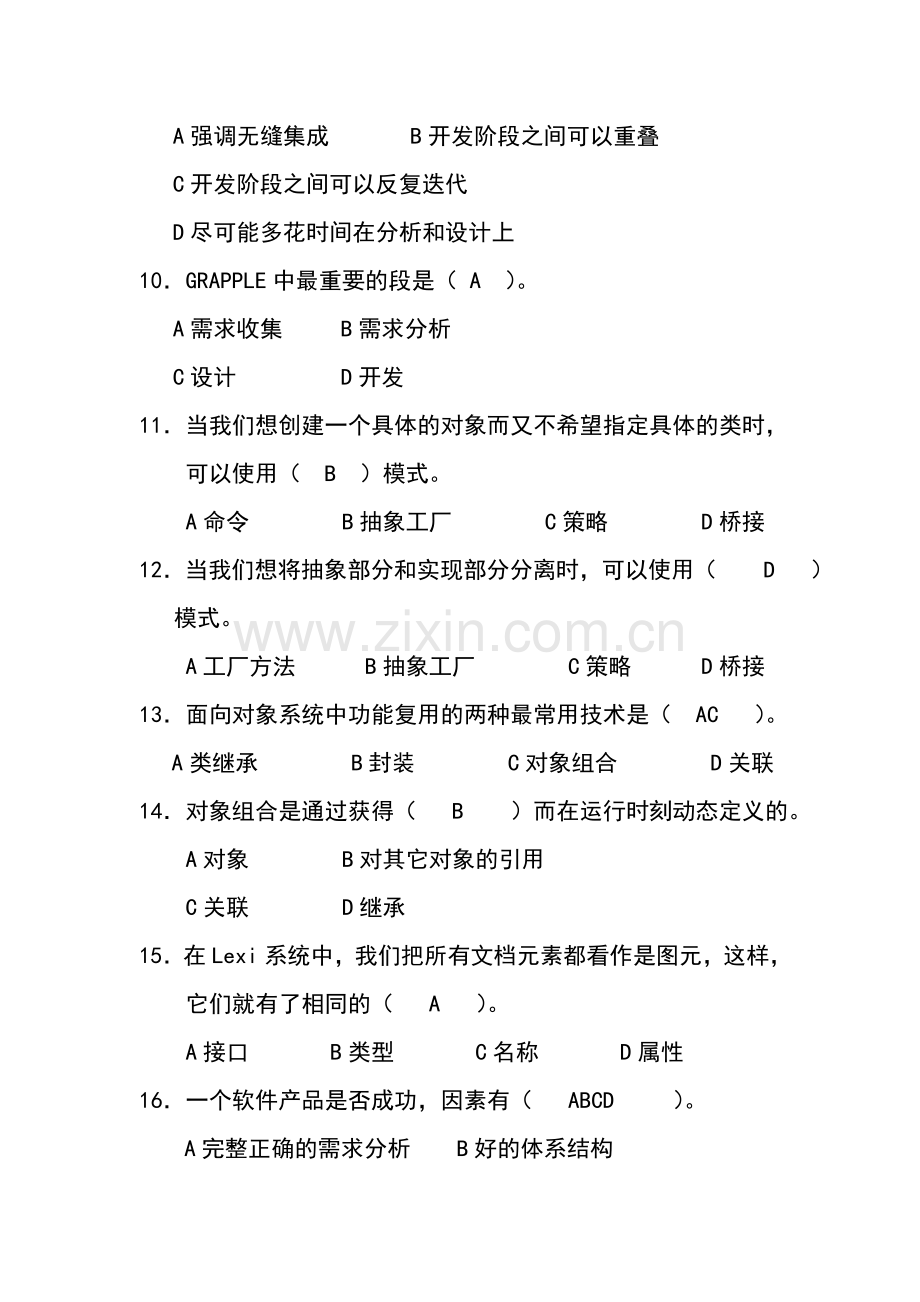

A强调无缝集成 B开发阶段之间可以重叠
C开发阶段之间可以反复迭代
D尽可能多花时间在分析和设计上
10．GRAPPLE中最重要的段是（ A ）。
A需求收集 B需求分析
C设计 D开发
11．当我们想创建一个具体的对象而又不希望指定具体的类时，可以使用（ B ）模式。
A命令 B抽象工厂 C策略 D桥接
12．当我们想将抽象部分和实现部分分离时，可以使用（ D ）模式。
A工厂方法 B抽象工厂 C策略 D桥接
13．面向对象系统中功能复用的两种最常用技术是（ AC ）。
A类继承 B封装 C对象组合 D关联
14．对象组合是通过获得（ B ）而在运行时刻动态定义的。
A对象 B对其它对象的引用
C关联 D继承
15．在Lexi系统中，我们把所有文档元素都看作是图元，这样，它们就有了相同的（ A ）。
A接口 B类型 C名称 D属性
16．一个软件产品是否成功，因素有（ ABCD ）。
A完整正确的需求分析 B好的体系结构
C细致全面的测试 D合理的管理
17．当需要在项目中定制自己的元素时，可使用（ B ）。
A注释 B构造型 C约束 D包
18．表示一个操作中的参数和返回值的数据类型的称呼是（ A ）。
A型构 B职责 C约束 D注释
19．UML中的实现是一种特殊类型的继承，因为它是指从一个（ C ）继承。
A 密封类 B抽象类 C接口 D包
20．收集用例的方法是（ A ）。
A交谈 B填表格 C看文档 D实践
21．顺序图中，动态创建对象表示法的特点是（ B ）。
A在分支中画出对象 B在时间线相应位置画出对象
C用虚线画出对象 D要表示出相应的释放对象的时刻
22．产生类图和得到用例这两个步骤，位于前面的是（ D ）。
A产生类图 B得到用例
C同时进行 D没有固定的套式
23．顺序图所表达的是基于（ A ）的动态交互。
A时间 B空间 C人员 D对象
24．设计模式的基本要素有（ A ）。
A名称 B问题 C解决方案 D效果
25．当我们想用不同的请求对客户进行参数化时，可以使用（ B ）模式。
A工厂方法 B命令 C策略 D桥接
26．当我们想封装不同算法并使它们可相互替换时，可以使用（ C ）模式。
A工厂方法 B命令 C策略 D桥接
27．面向对象系统中的“黑盒复用”是指（ C ）。
A类继承 B封装 C对象组合 D关联
28．设计模式中应优先使用的复用技术是（ B ）。
A类继承 B对象组合 C参数化模板 D封装
29．对象组合是通过获得（ B ）而在运行时刻动态定义的。
A对象 B对其它对象的引用
C关联 D继承
30．Lexi系统中，我们之所以能对文档采用Composite模式，是因为文档的元素之间有
（ B ）关系。
A依赖 B递归层次 C继承 D实现

填空题:

1.软件体系结构是指一个系统的有目的的设计和规划，这个设计规划既不描述活动，也不描述如何开发产品，它只描述系统的组成元素及其相互的交互、协作。

2.一个UML模型只描述了一个系统要做什么，它并没告诉我们系统是如何被实施的。

3.接口是可以在整个模型中反复使用的一组行为，是一个没有属性而只有操作的类。

4.多重性指的是，某个类有多个对象可以和另一个类的单个对象关联。

5.当一个类的对象可以充当多种角色时，自身关联就可能发生。

6.在泛化关系中，子类可以替代父类。也就是说，后者出现的地方，前者都可以出现。但是反过来却不成立。

7.最通常的依赖关系是一个类操作的型构中用到了另一个类 的定义。

8.组成是强类型的聚集，因为聚集中的每个部分体只能属于一个 整体。

9.实现的符号和继承的符号有相似之处，两者的唯一差别是实现关系用虚线表示，继承关系用实线表示。

10.UML背后的两个重量级概念是面向对象和用例。

11.状态图和类图、顺序图不同之处在于，后两种图能够对多个对象建立模型，而状态图只是对一个对象建立模型。

12.状态图中3个常用的动作是入口动作、出口动作和(do)动作。

13.顺序图中，消息用带箭头的水平实线表示；时间用垂直虚线表示。

14.当逻辑发生分支时，在顺序图中用消息分支 表示，在协作图中用嵌套序号表示。

15.顺序图强调的是交互的时间顺序，协作图强调的是交互的语境和参与交互的对象的整体组织。

16.GRAPPLE把开发过程分为5个段，之中又由许多动作组成。

17.GRAPPLE过程中，得到初步类图是在需求收集段，细化类图是在需求分析段。

18.每一个设计模式都集中于一个特定的面向对象设计问题或设计要点，描述了什么时候使用它、在另一些设计约束条件下是否还能使用，以及使用的效果和如何取舍。

19.面向对象系统中功能复用的两种最常用技术是类继承和对象组合。

20.设计模式中应优先使用对象组合而不是类继承。

简答题
3．简述如何在实际工作中发现类。

答：在与客户的交谈中，要注意客户用来描述业务实体的名词术语。这些名词可作为领域模型中的类。还要注意你听到的动词，因为这些动词可能会构成这些类中的操作。当得到一组类的核心列表后，应当向客户询问在业务过程中每个类的作用。他们的回答将告诉你这些类的职责。

4．简述怎样发现类之间的继承关系。
5．试使用UML的关系表示法，表示出大学计算机专业中如下这些课程的模型：C语言程序设计、C++语言程序设计、Windows程序设计、网络程序设计。注意抽象类和依赖的使用。
6．画出图形用户界面GUI的状态图，要包括屏幕保护状态。其中要表明相应的事件、动作。
7．顺序图和协作图中，消息有哪三种？各自的意义和表示法什么？
8．画出自动饮料销售机中，理想场景和“钱数不正确”的场景合并在一起的顺序图。
9．画出自动饮料销售机中，理想场景和“钱数不正确”的场景合并在一起的协作图。
10．简述接口对于构件的重要意义。
11．简述当代面向对象软件工程的特点和优点。
12．GRAPPLE
过程中，需求收集段的各个动作是什么？分别有什么工作产品？
13．简述实现继承和接口继承的区别？我们应该尽量使用哪一种？
14．只根据抽象类中定义的接口来操纵对象有什么好处？
15．可复用的面向对象设计的两条原则是什么？
16．设计模式的两大主题是什么？
17．面向对象系统中功能复用的两种最常用技术是什么？
18．Lexi系统的格式化问题中，我们引入了Compositor和Composition两个类来实现“策略”模式。请画出这两个类各自的继承关系和它们之间的协作关系。
19．Lexi系统的支持多种窗口平台的问题中，我们使用了Window和WindowsImp类来实现桥接模式。请画出这两个类各自的继承关系和它们之间的协作关系。
