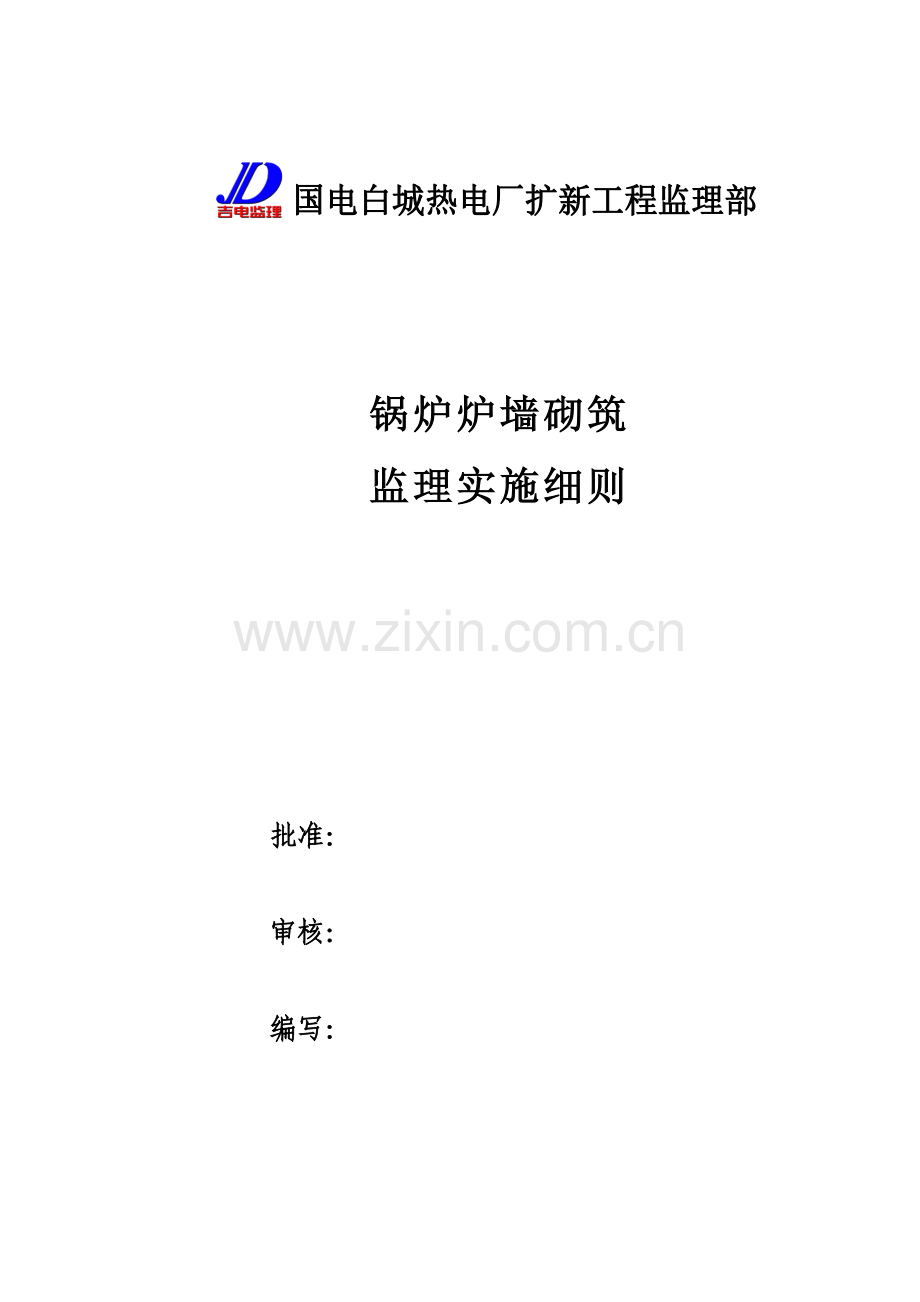

锅炉炉墙砌筑监理实施细则.docx

锅炉炉墙砌筑
监理实施细则

批准：

审核：

编写：

目 录

一、专业工程的特点 2
二、监理工作内容及范围 2
三、编制依据 2
四、监理工作流程 3
五、监理工作的控制要点及目标值 4
六、监理的工作方法及措施 6
七、职业健康安全、环境控制对象及方法 8
八、记录 9

一、专业工程的特点
国电白城热电厂扩新工程新建两台超高压210MW机组，锅炉炉墙砌筑工程专业技术性强，隐蔽性多，难易程度高，施工质量的优劣对整体工程能否安全可靠，经济适用地在规定寿命内正常运行发挥设计功能达到预期的目的关系重大。
二、监理工作内容及范围
1. 监理工作内容
1.1. 主持施工设计图纸会审。
1.2. 审查施工单位提交编制的施工项目《施工方案》或《作业指导书》。
1.3. 审查分包单位资质和施工范围。
1.4. 审查用于本工程的原材料，外购件的出厂产品合格证件，并按规范规定要求承包方提供该批产品复检报告。
1.5. 审查承包单位的开工报告，检查是否具备开工条件。
1.6. 监督承包单位按照标准进行设计施工，按国家及行业颁布的规程、规范和质量评定标准对工程检查、验收、签证。
1.7. 组织或参加定期的专业会议和专题会议，对存在的问题提出合理意见。
1.8. 审核承包单位提交的月进度工程量。
1.9. 现场巡视或检查时，发现工作环境或安全防护设施不当将危及人身、设备安全时，有权通知停工整改。
2. 监理工作范围
锅炉炉墙砌筑。
三、编制依据
1. 《华国电白城热电厂扩新工程项目监理规划》。
2. 监理公司管理体系程序文件。
3. 经批准和会审的本工程锅炉保温专业施工图纸。
4. 锅炉厂家图纸/技术文件和说明书。
5. 《电力建设施工质量验收及评价规程第2部分》锅炉机组（2009年版）。
6. 《电力建设施工及验收技术规范》锅炉机组篇DL/T5047—95。
四、监理工作流程
1. 开工报告审批程序
同意
同意
承包单位报送工程开工/复工报审表及相关资料
报建设单位
开工条件：
1、 图纸经过会审。
2、 施工技术方案（措施）编制完成经过批准。
3、 施工机械、施工人员、施工材料、施工环境、安全消防满足开工要求。
单位工程
具备开工条件
总 监 审 定
签发工程开工指令
（总监理工程师）
项目施工开工
专业监理工程师审查

2. 材料、构配件、设备报验程序
合格
不合格
材料、构配件进场
施工承包单位按规定进行检验或试验
进场材料、构配件报验
（施工承包单位）
监理工程师审查
合格否？
进入材料设备保管程序
指定专人保管，限期将不合格的材料、构配件撤出现场（承包单位）。
凡运到现场的原材料、半成品或构配件，进场前向项目监理机构提交《工程材料/构配件/设备报审表》（A9表），同时附有产品出厂合格证、技术说明书及施工承包单位按规定进行的检验试验的检验、试验报告。
1、经监理工程师审查并确认其质量合格，方准进场。2、没有产品出厂合格证及检验不合格者，不得进场。3、如果监理工程师认为施工承包单位提交的有关产品合格证明文件及施工承包单位提交的检验和试验报告，不足说明到场产品质量符合要求时，监理工程师可以再行组织复验或见证取样试验。

3. 分项、隐蔽工程质量报验程序
首先对质量证明资料进行审查，然后在合同规定的时间内到现场进行检查。
合格
不合格
否
合格
工程施工
施工完毕，承包单位自检
合格？
填写《报验申请表》
专业监理工程师审查、检验
合格？
监理工程师签认《报验申请表》
隐蔽工程可以进行隐蔽、覆盖，准予进入下道工序施工
附上相应的隐蔽工程检查记录及有关材料证明、试验报告、复检报告等。
签发“不合格项目通知”，指令承包单位整改。

五、监理工作的控制要点及目标值
1. 监理工作的控制要点
1.1. 审核施工单位提交编制的《锅炉炉墙砌筑施工方案》、《施工安全技术措施》。
1.2. 审查施工单位申报的开工报告，检查是否具备开工条件。
1.3. 参加设计图纸会审，对存在的问题提出监理意见。
1.4. 检查施工单位技术负责人是否对施工人员进行施工技术和安全措施的施工交底。
1.5. 检查施工单位施工人员资质，特殊工种人员必须持有效证件上岗，高空作业人员必须身体检查合格后方可参加施工作业。
1.6. 检查工程所用防腐油漆材料是否符合设计和有关规范要求。
1.7. 按已批准的《施工质量检验项目划分表》W、H、S点控制施工质量的检查、验收。
2. 主要控制项目目标值
2.1. 炉墙砌筑，保温砌筑所使用的耐火、绝热材料及其制品，其原材料及制品质量，应符合相应的现行国家标准或行业标准。
2.2. 现场配制的耐火混凝土，保温混凝土，抹面灰浆的配合比应按设备技术文件的规定执行，无规定时可按《火电发电厂锅炉耐火材料技术条件》DL/T777—2001及《火电发电厂保温材料技术条件》DL/776—2001规定选用。
2.3. 拌制不同种类的耐火混凝土，保温混凝土和抹面灰浆时，必须冲洗干净所用的机械和用具，搅拌用水必须洁净，严禁使用碱水，海水及含有其他杂物的水。
2.4. 耐火混凝土炉墙在未达到设计强度等级的 70%时严禁震动和碰撞起吊和移动。
2.5. 锅炉炉墙砌筑时应采取防雨，防冻措施。
2.6. 炉墙砌筑应按设备技术文件的规定留出膨胀缝，其宽度偏差为±3MM。
2.7. 炉墙砌筑施工时应注意各部分的间隙，特别是与受热面的间隙。
2.8. 炉顶一次密封板，必须在锅炉整体超压试验前施工结束，并检查验收，办理隐蔽工程签证手续。
2.9. 按设计留有的膨胀间隙或设计不允许焊接的缝隙，均应用硅酸铝耐火纤维添塞，然后按设计要求施工耐火混凝土或耐火可塑料。
2.10. 炉墙砌砖砖缝应＜3mm。
2.11. 砌筑燃烧装置的圆碹砖时应先进行碹砖试配。
2.12. 圆碹内径和标高允许偏差±5MM。
2.13. 耐火混凝土保温混凝土施工前应按设计规定的配合比制成试块，经有资格的检验部门检验符合技术规范要求后放允许施工。
2.14. 应严格控制耐火混凝土的水灰比，当采用机械振捣时混凝土的塌落度应为30---40MM；用人工捣固时应为50---60MM；特殊部位如密集管子的穿墙处可适当调整水灰比。
2.15. 耐火混凝土采用的钢筋材质和规格应严格按设计技术文件的规定，钢筋的埋入耐火混凝土中的铁件应清除油污及灰渍并涂沥青。
2.16. 耐火混凝土在施工中应在现场取样进行常温耐压强度等级和残余抗压强度等级的实验，以鉴定施工质量。
2.17. 炉墙和保温施工前，对每批到现场的原材料及其制品先核对产品合格证，作外观检查后再按每批抽样检验，检验合格后方准使用，严禁使用不合格品。
2.18. 耐火混凝土养护应按《电力施工及验收技术规范》锅炉机组篇9.3.8.1条款执行。
2.19. 炉墙保温抹面完工后其表面无裂纹无露其他铁件等。
2.20. 需要保温的设备和管道应安装完毕，经焊接检验和打压严密试验合格后方准保温施工。
2.21. 二次密封罩的焊接必须全面检查，不得有漏焊现象，密封内的保温按设计施工，并经检查后封闭。
六、监理的工作方法及措施
1. 规定必要的质量控制工作程序
1.1. 审核技术文件、报告和各种报表。
1.2. 下发指令性文件和管理文件。
1.3. 现场监督检查和试验。
1.4. 严格计量经检验合格的工程量，保证工程质量达到规定标准和要求。
材料质量检查验收
要求承包商报送施工方案(作业指导书)经审核同意后，予以签认、实施。
对承包商施工资质进行考核
现场巡视、检查和旁站
隐蔽工程检查验收
工序交接检查验收
分项、分部工程检查验收

2. 质量控制
2.1. 施工准备（事前控制）
2.1.1. 严格审查施工方案在实际工作中的针对性和可操作性及技术方案的先进性；质量保证措施是否健全、切实可行；安全、环保、消防和文明施工措施是否切实可行，并符合有关规定。
2.1.2. 严格控制施工承包商采购的原材料、半成品或原器件。重要材料，施工承包商应提交样品，优选合格供货商，提出质量要求和检测标准。
2.1.3. 审查分包单位的营业执照、企业资质证书、特殊行业施工许可证、分包单位的业绩、分包工程的内容和范围、专职管理人员的资格证和特种作业人员的上岗证。
2.1.4. 参加由建设单位组织的设计技术交底，审查施工图并将图纸审核中发现的问题及时整理成书面材料，报告给建设单位，由建设单位向设计单位提出书面意见和建议。审查施工组织设计是否获总监理工程师批准。承包商现场管理人员是否到位，机具、施工人员是否已进场。主要工程材料是否已落实。
2.2. 施工过程控制（事中控制）
2.2.1. 对施工承包商的质量自检系统进行监督，使其能在质量管理中始终发挥良好作用。
2.2.2. 将影响工程质量的各种因素，自始至终纳入质量管理范围。
2.2.3. 督促承包商对质量影响大、保证质量难度大、发生质量问题影响大的工序部位和对象设为质量控制点，施工前报送重点部位、关键工序的施工工艺和确保工程质量的措施，审核同意后，方可开工。
2.2.4. 施工现场的设备、原材料、半成品或原器件，进场前应向项目监理部提交出厂合格证、技术说明书和试验报告，经审核并确认合格后，方可进场，否则不得进场。现场配制的制品，应达到设计要求方可施工。
2.2.5. 定期检查施工承包商的工器具状况及人员持证上岗情况。
2.2.6. 施工过程中的质量跟踪
A. 施工过程中若发现违规操作或出现重大质量隐患时，应要求停工整改；
B. 施工过程中出现质量缺陷，应及时下达通知要求施工承包商进行整改，并检查整改结果；
C. 严格工序间的交接检验，上道工序未经检查确认或确认不合格，不得进入下道工序施工；
D. 质量记录资料监控的内容：施工现场质量管理记录，工程材料记录，施工作业活动质量记录；
E. 及时检查、研究分析施工单位提交的质量、统计分析资料和质量控制图表，以实现质量的动态管理；
F. 严格控制设计变更
施工中承包商未得到监理专业工程师的同意，不允许对工程设计变更，工程变更应符合下述原则：
l 必须有设计单位提出的变更设计图纸等工程变更资料；
l 必须经建设单位同意；
l 总监理工程师签发的工程变更指令。
2.3. 事后控制
l 隐蔽工程的验收；
l 抽检一、二、三级验收记录；坚持做好四级检查验收工作。
工程检查验收：
A. 严格执行施工企业的三级检查验收规定：作业者自检、不同工序交接转换相关人员的交检、专职质检员的专检。分项工程完成后，首先进行企业内部的三级检查验收，符合要求后向监理部提交工程质量“报验申请表“，接到“报验申请表”后应对质量证明材料进行审查，并在规定时间内到场检查验收；
B. 隐蔽工程在隐蔽前必须经过检查验收，未经检查确认或检查确认不合格，不得进行隐蔽或覆盖。
3. 进度控制
3.1. 根据施工进度总目标的要求，对施工承包商分析，建立施工进度控制的目标体系。
3.2. 确定施工进度目标，认真分析与工程进度有关的各项有利因素和不利因素，针对原因采取相应的对策。
3.3. 季节的变化，施工应注意地质、水文、气象对施工进度的影响。
3.4. 要及时审查施工进度报表和现场实地检查，核实已完项目的时间和工程量。
3.5. 实际进度与计划进度相比较，实际进度出现偏差，找出影响进度的原因，做出相应的调整。
4. 安全控制
4.1. 监督审查施工技术安全措施，严格遵守安全作业规程，严防事故发生。
4.2. 进入现场必须戴好安全帽，高空作业时必须系好安全带,施工所用的工具、材料要拿好，防止落下伤人。
4.3. 尽量避免交叉作业，施工时要注意上下左右（特别是板边、孔洞），以防坠落。
4.4. 安全技术措施，不经审批，不能进行施工。监督安全文明施工情况，检查特殊工种持证上岗及各项措施落实情况，发现安全事故隐患应及时向有关主管部门报告。
5. 投资控制
5.1. 认真计量工程量。
5.2. 审核月进度报表时对已完合格项目工程量予以签认。
5.3. 对符合合同要求的工程量签证单予以签认。
七、职业健康安全、环境控制对象及方法
1. 依据公司《质量、职业健康安全、环境管理体系程序文件》和监理部《环境、职业健康安全管理体系运行准则》，其施工过程中的不安全因素采取纠正和预防措施。
2. 根据职业健康安全、环境管理体系，配合安全监理对本专业的施工重要环境因素、重大危险源进行安全文明施工定期检查，查出的不安全因素提出整改意见。
3. 监督审查施工技术安全措施，严格遵守安全作业规程，严防事故发生：
l 进入现场必须戴好安全帽，高空作业时必须系好安全带，施工所用的工 　具、材料要拿好，防止落下伤人。
l 尽量避免交差作业，施工时要注意上下左右，（特别是边板、孔洞），以防坠落。
l 巡视检查及时发现并制止习惯性违章作业。
l 监督检查安全、文明施工情况及各项安全措施落实情况。
4. 安全技术措施，不经审批，不能施工。发现安全事故隐患及时向有关主管部门报告。
八、记录
1. 工程开工报告
2. 报审施工组织设计(方案)
3. 图纸会审记录（监理审图记录卡）。
4. 分包商资质报审
5. 材料、构配件、设备报验
6. 施工质量检验项目划分表报验
7. 特殊工种报验
8. 报验申请表
9. 工程计划报审
10. 施工图会审/设计交底审查表
11. 工程中间验收单
12. 工程平行检验记录
13. 各种除质量验收外的通用报验
14. 旁站监理记录
15. 监理工程师通知单
16. 监理工程师通知回复单
17. 监理工作联系单
18. 设备缺陷通知单
19. 设备缺陷处理报验
20. 工程变更联络单
21. 调试方案报审
22. 主要施工计量器具、检测仪表检验统计
23. 工程暂停令
24. 工程临时延期审批
25. 工程最终延期审批
26. 费用索赔审批
27. 整套启动试运条件核查
28. 其它相关资料、表格、记录及签证。
