建筑电气安装监理常识.doc

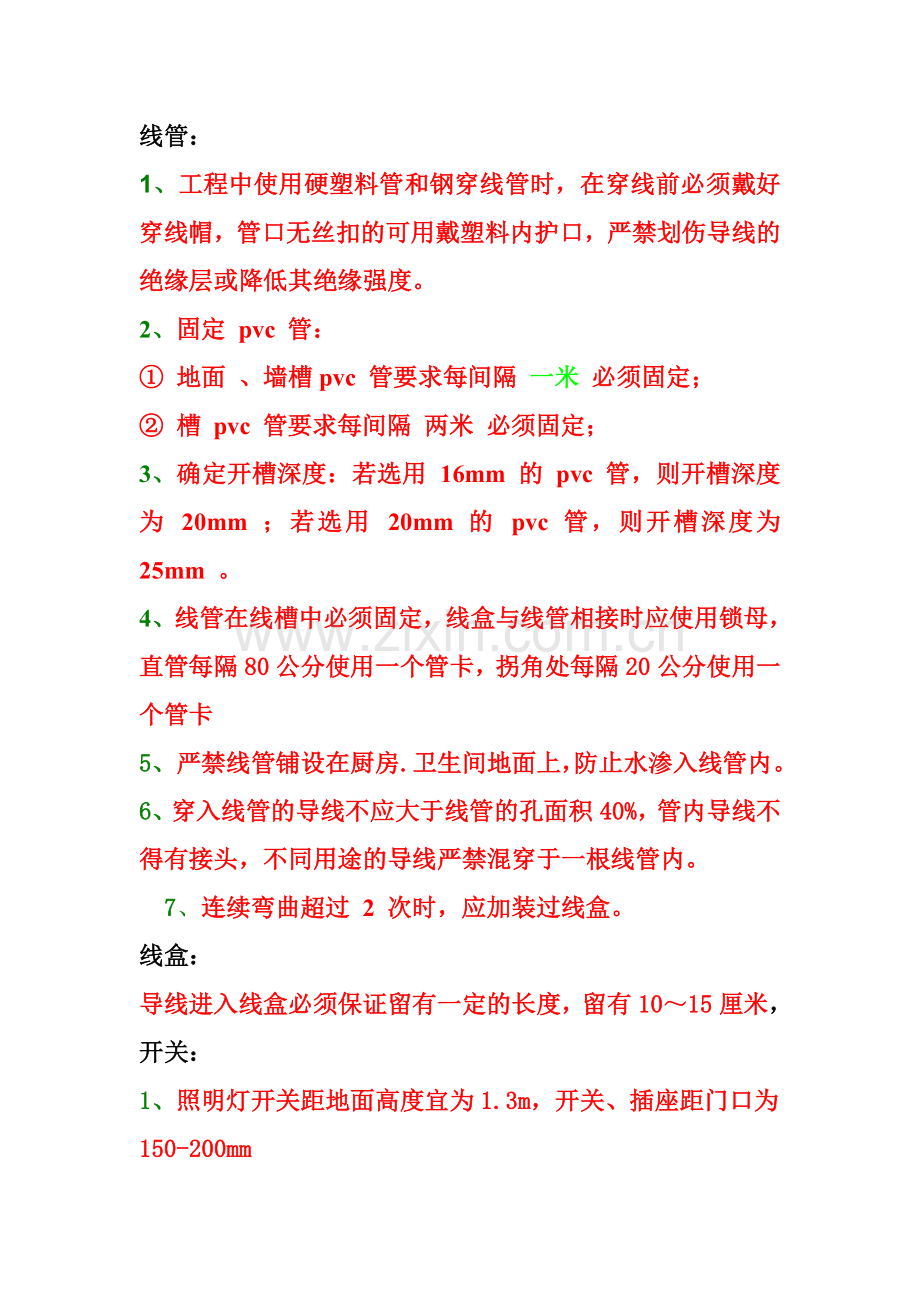

线管：
1、工程中使用硬塑料管和钢穿线管时，在穿线前必须戴好穿线帽，管口无丝扣的可用戴塑料内护口，严禁划伤导线的绝缘层或降低其绝缘强度。
2、固定 pvc 管：
① 地面 、墙槽pvc 管要求每间隔 一米 必须固定；
② 槽 pvc 管要求每间隔 两米 必须固定；
3、确定开槽深度：若选用 16mm 的 pvc 管，则开槽深度为 20mm ；若选用 20mm 的 pvc 管，则开槽深度为 25mm 。
4、线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡
5、 严禁线管铺设在厨房.卫生间地面上，防止水渗入线管内。
6、穿入线管的导线不应大于线管的孔面积40%，管内导线不得有接头，不同用途的导线严禁混穿于一根线管内。
 7、连续弯曲超过 2 次时，应加装过线盒。
线盒：
导线进入线盒必须保证留有一定的长度，留有10～15厘米，
开关：
1、照明灯开关距地面高度宜为1.3m，开关、插座距门口为150-200mm

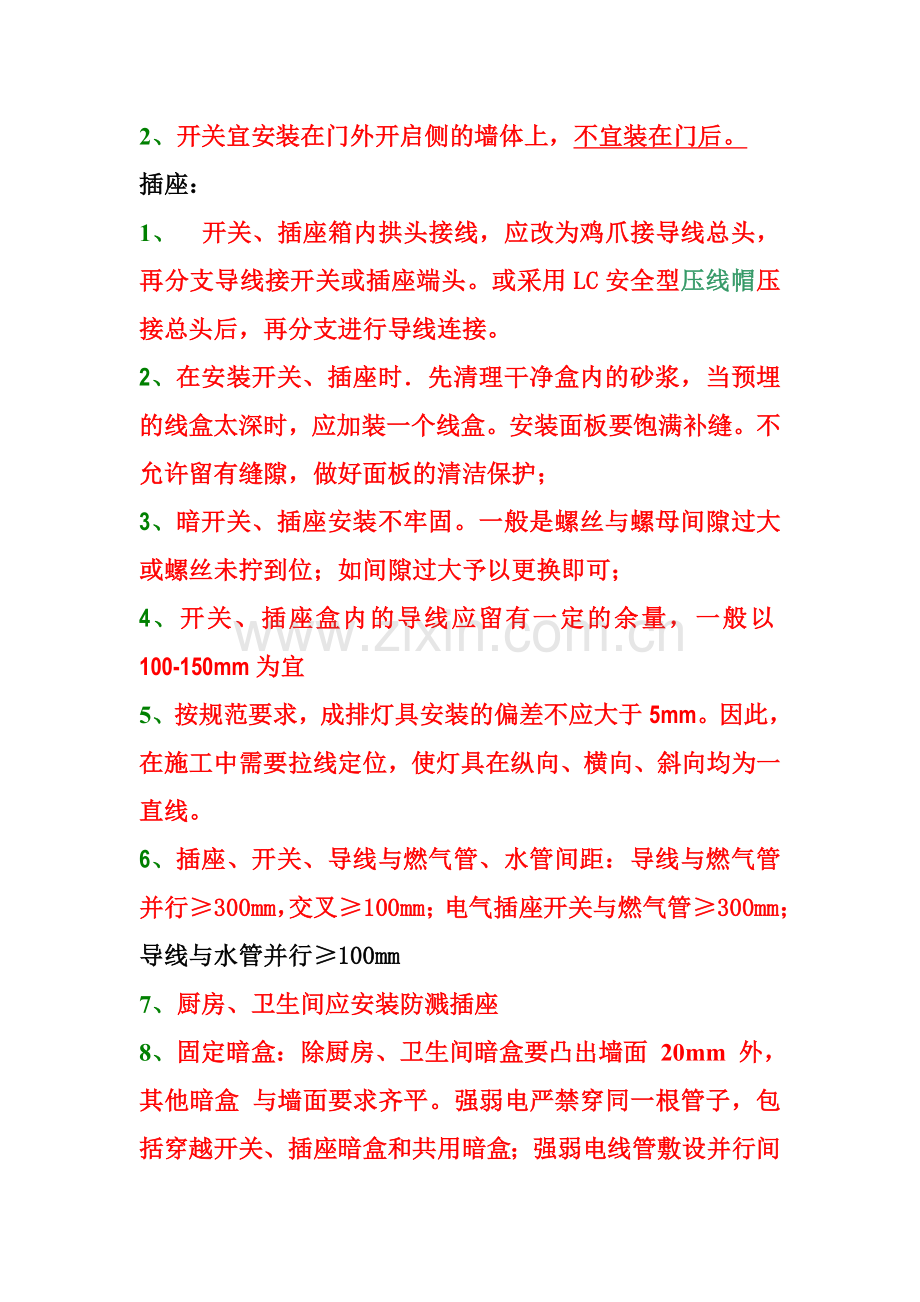

2、开关宜安装在门外开启侧的墙体上，不宜装在门后。
插座：
1、 开关、插座箱内拱头接线，应改为鸡爪接导线总头，再分支导线接开关或插座端头。或采用LC安全型压线帽压接总头后，再分支进行导线连接。
2、在安装开关、插座时．先清理干净盒内的砂浆，当预埋的线盒太深时，应加装一个线盒。安装面板要饱满补缝。不允许留有缝隙，做好面板的清洁保护；
3、暗开关、插座安装不牢固。一般是螺丝与螺母间隙过大或螺丝未拧到位；如间隙过大予以更换即可；
4、开关、插座盒内的导线应留有一定的余量，一般以100-150mm为宜
5、按规范要求，成排灯具安装的偏差不应大于5mm。因此，在施工中需要拉线定位，使灯具在纵向、横向、斜向均为一直线。
6、插座、开关、导线与燃气管、水管间距：导线与燃气管并行≥300mm，交叉≥100mm；电气插座开关与燃气管≥300mm；导线与水管并行≥100mm
7、厨房、卫生间应安装防溅插座
8、固定暗盒：除厨房、卫生间暗盒要凸出墙面 20mm 外，其他暗盒 与墙面要求齐平。强弱电严禁穿同一根管子，包括穿越开关、插座暗盒和共用暗盒；强弱电线管敷设并行间距不得小于300mm。
9、暗盒预埋应整齐平正，同一室内、同类型的面板高度应水平一致，高差不得大于5mm。线盒内预留导线长度宜为200mm，电线头用电胶布封头。
10、电器插座开头与燃气管间距不得小于300mm.
11、1.5m以下安装的插座应采用防守触电保护措施的插座;配电箱：
1、在配电箱空开上准确标明各线路空开。
2、配电箱内BVR应搪锡、重复接地分路合理，过载、短路，漏电保护器目测、专用仪器通电试验
3、配电箱内应设漏电断路器，漏电动作电流应不大于30mA,有过负荷、过电压保护功能，并分数路出线，分别控制照明、空调、插座等，其回路应确保负荷
4、箱体的底面离地面高度变宽宜1.8米正常使用。
5、单相供电时每户均须设置两极总开及漏电保护器，漏电动作电流应不大于30mA。
6、空调插座、厨房插座、卫生间插座、大功率热水器、其它插座及照明电源均应设计单独回路。
7、各配电回路保护断路器均应具有过载的短路保护功能。
线路：
1、接线时相线进开关，零线直接进灯头，螺口灯头相线不应接外壳。
2、不同电压的导线不能穿在同一穿线管内，不同回路导线（ 除规范有规定者外）不应穿在同一个穿线管内；导线穿线时要注意穿线管的空闲面积，一般导线截面积（ 边外皮计算在内）不应超过穿线管孔内面积的40%
3、吊顶筒灯预留线均须穿管敷设，使用软管连接到灯位，且长度不得超过1M。
4、铜芯与铜芯线材相连时，应把线头拧紧后，采用锡烫的方法；铝芯与铝芯线材相连接时，应把线拧紧后，用气焊加焊粉处理。铜芯线与铝芯线相连接时，可采用端子板连接，或者将铜烫锡后再缠线连接，也可以采用螺旋压线帽压接。多股铝芯线与多股铜芯相连接时，可先将铜线烫锡后再用铝套管压接，也可以用铜、铝转换卡子处理；多股铝芯线连接电器时，均采用铜铝过渡端子压接。
5、 多股铜芯线和多股铝芯线进入配电箱连接时，均采用压鼻子，再与接线端子排连接。两股以上的接地保护线应采用压线鼻子后，再与接线端子相连接。
6、严禁厨卫等潮湿地面敷管走线。
7、电路排布为所有空调各自独方一路，所有照明为一路，厨房插座为一路，，不同的房型均可参照以上的办法。
8、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm ，穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。
9、同一回路电线应穿入同一根管内，但管内总根数不应超过 4 根。
10、电源线与通讯线不得穿入同一根管内。
11、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应 小于500mm。
12、 两路线的零线，地线不能共用。两路线不能穿同一管内，电线和暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。
13、电话必须使用专用电话线穿线管敷设，不能与其他线混穿一管。
14、TV有线电视线严禁与网络线混穿一管。
15、 强弱电严禁在同一根管内铺设，不得接入同一个接线盒。
16、 强弱电线管间距要大于15mm。电话线、电视线等信号。线不能和电线平行走线
 17、 四终端以下的安装，应采用分频器(分配器)。分配必须安装在120型的大方线盒内(TV盒)减少电平信号的损失，同时又便于维修。
