110KV变电站运行维护协议

批 准：

审 核：

编 制：

二〇一四年二月十八日

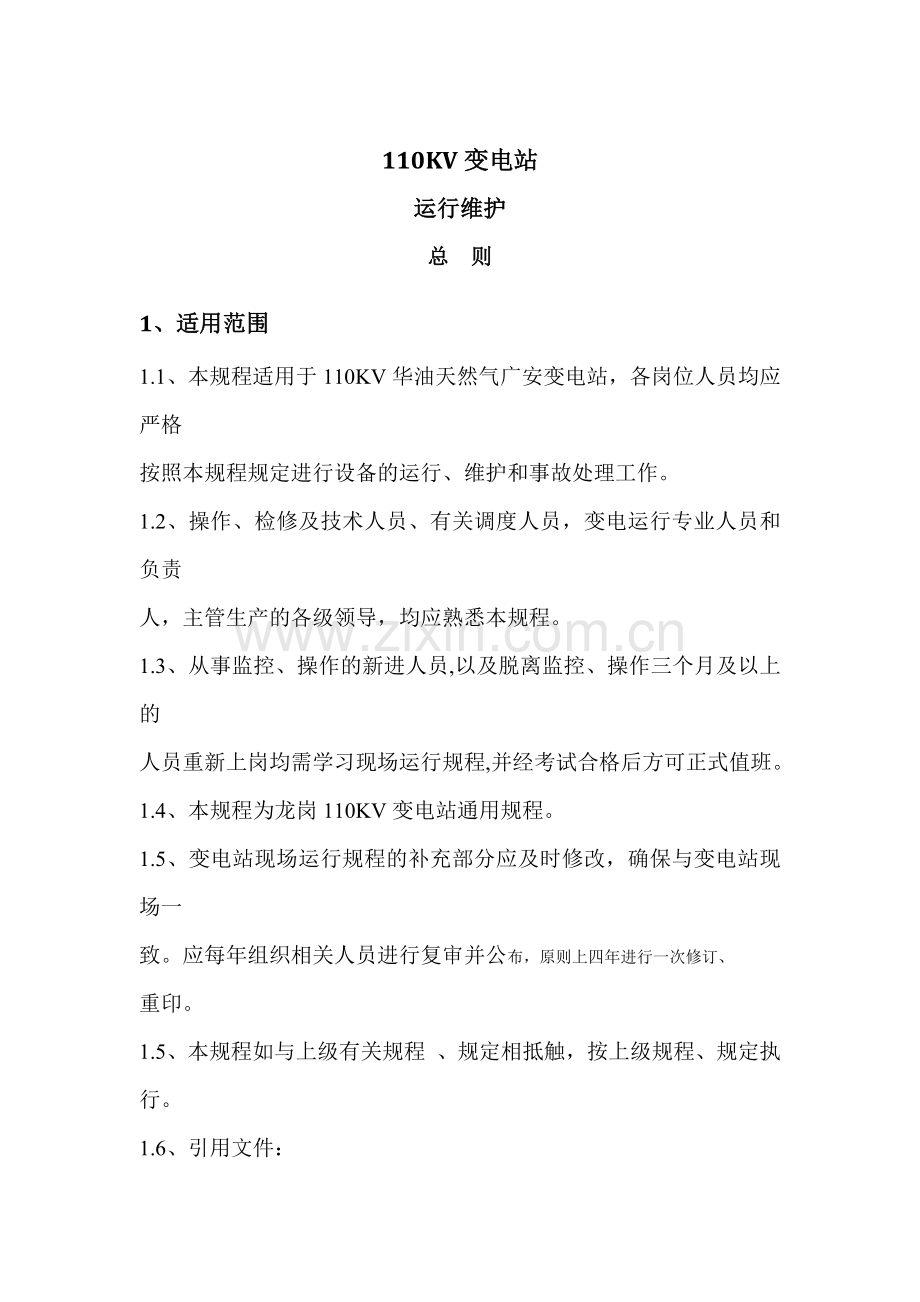

110KV变电站
运行维护
总 则
1、适用范围
1.1、本规程适用于110KV华油天然气广安变电站，各岗位人员均应严格
按照本规程规定进行设备的运行、维护和事故处理工作。
1.2、操作、检修及技术人员、有关调度人员，变电运行专业人员和负责
人，主管生产的各级领导，均应熟悉本规程。
1.3、从事监控、操作的新进人员,以及脱离监控、操作三个月及以上的
人员重新上岗均需学习现场运行规程,并经考试合格后方可正式值班。
1.4、本规程为龙岗110KV变电站通用规程。
1.5、变电站现场运行规程的补充部分应及时修改，确保与变电站现场一
致。应每年组织相关人员进行复审并公布，原则上四年进行一次修订、
重印。
1.5、本规程如与上级有关规程 、规定相抵触，按上级规程、规定执行。
1.6、引用文件：
1.6.1、电力工业技术管理法规
1.6.2、电业安全工作规程DL/T 408-91
1.6.3、国家电网公司电力安全工作规程（变电站和发电厂电气部分）
1.6.4、电气事故处理规程
1.6.5、电力变压器运行规程DL/T 572-95
1.6.6、油浸式电力变压器负载导则 GB/T 15164-94
1.6.7、有载分接开关运行维修导则DL/T 574-95
1.6.8、高压断路器运行规程
1.6.9、电力系统用蓄电池直流电源装置运行与维护技术规程
1.6.10、继电保护及自动化装置运行管理规程
1.6.11、电力电缆运行规程
1.6.12、电气设备预防性试验规程DL/T 596-1996
1.6.13、电力设备典型消防规程 DL 5027-93
1.6.14、当地省、市电网调度规程
1.6.15、各级变电运行管理制度
1.6.16、省电网公司无人值班变电所运行管理导则DL Q/SD-001-1999
1.6.17、省电网公司供电设备评级标准
1.6.18、其他有关规程、制度、反措及技术资料
2、编制目的
为认真贯彻执行中国石油天然气集团公司反违章“六条禁令”，确保
110kV变电站的安全、经济、稳定运行，进一步规范职工日常操作、检修及值班的安全行为，防止和杜绝“三违” 现象，保障职工生命安全和企业生产经营的顺利进行，以及加强安全生产管理和“五型班组”的创建工作，特制定本制度。
3
一、110kV龙变电站值班制度
110kV变电站值班人员应严格遵守职业道德规范，树立高度责任感，
自觉遵守值班制度和运行纪律。
1.1、变电站值班方式：110kV龙岗变电站实行两班人员一运转制,每天交
接班一次的值班方式。每运行班值班人数至少保持3人（不含实习人员）,
其中至少有1人具有正班资格，一人为当值正班（即值班负责人），一人
为操作人，一人为监盘副班。
1.2、值班期间值班人员工作时间的规定：
1.2.1、值班人员从接班到下次交班结束为当值值班时间；
1.2.2、接班起— 为操作副班监盘时间， 为
当值正班监盘时间； 为操作副班监盘时间； 第
二天08：00为监盘副班监盘时间；08：00－交接班开始为操作副班监盘
时间。遇有操作或工作，由当值正班及操作副班负责完成，监盘副班负
责监盘。当值正班有权根据现场实际，调整监盘人员和操作人；
1.2.3、控制室应保持至少1名监盘人员；
1.2.4、其余人员在值班期间应在变电站范围内活动。未经许可，不得擅
自离开变电站，否则按照脱岗处理；
1.2.5、值班人员当值内有特殊情况需要离开变电站，应取得值班正班批
准。当值正班应根据实际情况确定是否应调整或补充值班人员，保证运
行工作的正常开展。如有必要当值正班应请示站长。
1.3、值班员的工作内容：
1.3.1、按规定认真巡视全站设备；
1.3.2、按规定进行倒闸操作；
1.3.3、按规定处理异常和事故；
4
1.3.4、正确使用填写各种记录本，按规定及时准确上报各种报表；
1.3.5、按规定开展各种测量、维护工作；
1.3.6、办理工作票、布置现场安全措施；工作期间，经常检查安全措施
是否被随意改动；工作完毕后进行检查、验收，履行工作终结手续；
1.3.7、认真监盘，监视五防机、运行监控机显示的各种遥测、遥信数据
信息，按规定进行记录并分析判断其是否正确。每隔2小时，监盘人员
应切换检查监控机各数据画面，检查自动生成报表，判断有无异常；
1.3.8、组织完成各种培训、学习任务；
1.3.9、完成领导交办的各项工作任务。
1.4、值班纪律：
1.4.1、值班人员当班期间应遵守各项规章制度；
1.4.2、站长在每月1日前应制定公布本月各班人员值班轮值表，所有人
员均应严格按照轮值表时间上班。调班需经站长同意，禁止私自换班，
否则按照违章进行处理；
1.4.3、值班员值班期间及上班前8小时内不得饮酒；
1.4.4、值班员应按规定统一着装，正确穿戴劳保用品，并佩戴岗位标志。
不得穿高跟鞋、拖鞋、背心、短裤和裙子等违反劳保要求的服装；
1.4.5、未经站内许可不得将与工作无关人员带入变电站生产场所。严禁
留宿外来人员；
1.4.6、不得私自关闭运行程序、电源和调整音箱音量；
1.4.7、不得占用值班电话聊天；
1.4.8、未经许可，非值班人员禁止进入主控室、10KV开关室、电容器室、
110KV高压开关场等生产场所。
1.5、监盘人员应做好每日负荷、电量记录、每日母线电量不平衡率，按
规定的时间进行打印和传真。每月5、15、25日应抄典型负荷，每月25
日24点抄各回路有、无功电度，并进行电量计算，由当月25日上班的
5
监盘和当值正班负责并上报有关部门。每月最后一日的接班正班和监盘
人员负责每月的各种报表的填报和上报工作，并按要求将填报人和审核
人的姓名签在相应位置。
1.6 、无线电通讯设施（如：对讲机），在值班期间严禁挪作私用。变电
站电话是生产工具。不准在电话里谈天，正常通话应简明、准确、复诵
无误。
1.7 、在值班期间，监控系统的口令密码必须由本人输入，不得以任何
理由由他人代替输入。
1.8 、要服从当值调度员的操作命令（严重威胁设备和人员安全者除外），
要听从指挥。
1.9 、在当班时间内要认真做好值班工作，严格执行有关规程制度，做
到严肃认真，一丝不苟，要经常注意分析电脑数据的变化，定期进行各
种检查和试验，对不正常情况要加强监视。
1.10、严格执行“两票三制”制度，认真监盘，细心操作，坚决克服操
作上的各种坏习惯，纠正其他习惯性违章现象。
1.11、按规定填写各种记录，要做到字迹清楚，正确，详细，不准乱涂，
伪造数据等。
1.12、按规定认真仔细巡视设备，不要漏查项目。
1.13、发生异常和差错情况，要如实反映情况，不得弄虚作假，隐瞒真
相。
1.14、做好防火、防盗、防汛工作。
6
二、110kV变电站交接班制度
交接班工作必须严肃认真地进行，值班人员在交接班时必须树立为
下班创造良好运行条件的全局观念。变电站不论何种值班方式，均应遵
守本制度。
2.1、值班人员应按照110kV龙岗变电站交接班标准中的交接班流程、交
接班检查项目和交接班的要求，按规定时间进行交接班，每次交接班均
应提前１５分钟到达控制室，查阅自上次交班以来的各种记录，作好接
班的准备工作。
2.2、值班人员应自觉遵守劳动纪律，未经站长同意不得私自调班、调休，
不得迟到、早退，值班人员请病事假、年休假及婚假等，要事先提出，
并得到站长同意，请病假应出具定点医疗机构的病假证明。
2.3、如已到交接班时间，而接班人员未到，交班人员应向站长报告，并
留在班上继续工作，等接班人员到来，不得擅自离岗。
2.4、交接班手续未结束前，一切工作应由交班人员负责。如在交班时发
生事故，应由交班人员负责处理，接班人员协助。
2.5、交接班巡视检查中发现的缺陷及异常情况，由接班人员负责填写缺
陷及其它有关记录。
2.6、下列情况下，不得进行交接班：
2.6.1、倒闸操作及许可工作未告一段落；
2.6.2、处理事故时(但处理事故告一段落且得到调度同意后，可进行交
接班)；
2.6.3、接班人员喝酒或精神状况不佳时；
2.6.4、接班人员人数不足以承担接班后工作时；
2.6.5、交接班人员未履行交接班手续时。
7
2.7、不论何种原因未办完交接班手续，交接人员不得离开工作岗位。
2.8、交接班时，交接双方各站立一边，由交班负责人向接班人全面汇报，
交接班时，交班人员应详述本值内所发生的一切情况。包括以下各项：
2.8.1、本站一次、二次设备当时的运行方式。是标准运行方式可表述为：
一次设备处于标准运行方式。非标准运行方式的设备和状态应清楚完整
表达；
2.8.2、设备异常、事故处理及缺陷处理情况；
2.8.3、本值各项操作任务执行情况，包括未执行操作票、工作票；
2.8.4、设备施工、检修和校验情况，安全措施的布置、接地线装设的位
置、数量及编号；
2.8.5、定期巡视和特巡时发现的缺陷及处理情况；
2.8.6、监控系统运行情况；
2.8.7、负荷分配情况；
2.8.8、遥控、遥调操作情况；
2.8.9、运行日志运行情况；
2.8.10、接班人员应认真查看监控系统历史记录的内容，与值班日志进
行核对、以便更好地掌握运行方式和二次保护的投退情况；
2.8.11、各种钥匙、仪表、备品备件、操作用具及安全工具、通讯工具
的完好情况；
2.8.12、上级有关指示及站长布置的工作等情况；
2.8.13、设备定期维护、变电站内的环境卫生、防洪、防汛及培训工作
等情况；
2.8.14、运行中的注意事项，应书面并口头交待清楚。
2.9、交班人员应陪同接班人员按照分工到现场进行交接巡视，对设备变
动情况和新发现的设备缺陷及安全措施到现场交待清楚。
2.10、交接班巡视检查后交接双方仍回到主控室，接班人员向接班负责
8
人汇报自己检查情况，对检查中发现的问题需详细向交班人员询问清楚。
2.11、交接双方当值正班应根据本站交接班标准项目卡组织交接班。交
接班完成后双方签字认可。交接完毕后，双方值班员在值班记录薄上分
别签名。交接班结束。
9
三、110kV变电站巡视检查制度
变电站设备的巡视与检查是为了随时掌握设备的运行状况，以便及
时发现和消除设备缺陷，预防事故发生，是确保设备安全运行的一项重
要工作。110kV龙岗变电站的设备巡视分为正常巡视、夜间熄灯巡视和特
殊巡视。
3.1、正常巡视：
3.1.1、正常巡视每天进行3次。上午交接班1次，下午1次和晚上1次；
3.1.2、交接班巡视按照交接班标准卡进行，下午和夜间巡视由当值正班
安排进行，每次巡视应在值班记录上作好记录。每周六按设备全面巡视
卡进行全面巡视。
3.2、夜间熄灯巡视：
3.2.1、夜间熄灯巡视每周一晚进行；
3.2.2、夜间巡视的重点主要是检查设备有无电晕、放电、发红过热现象。
3.3、特殊巡视：
3.3.1、在恶劣天气时，根据当值正班安排应进行特殊巡视；
3.3.2、新设备投运或检修、改造、长期停运设备重新投入后按规定进行
的特巡；
3.3.3、设备有严重缺陷，根据规定应进行的特巡；
3.3.4、主管部门根据需要安排的特巡；
3.3.5、其它应进行特殊巡视的情况。
3.4、设备巡视的要求：
3.4.1、设备巡视应按照变电站的设备巡视路线图进行；
3.4.2、巡视应认真仔细，符合安全规定；
3.4.3、巡视中发现的异常和缺陷要及时汇报当值正班，当值正班按照缺
10
陷管理制度进行处理；
3.4.4、巡视高压设备一般应两人同时进行，新进人员不可单独进行巡视
检查；
3.4.5、巡视检查高、低压设备时，应按照《电业安全工作规程》中关于
“高压设备巡视”的规定进行。
3. 5、巡视中遇到紧急情况，巡视人员应立即停止巡视，直接与物管中
心生产办联系，事故处理告一段落后，应立即向变电站当班负责人如实
汇报事故处理全过程。
11
四、110kV变电站倒闸操作制度
4．1、电气倒闸操作的基本概念
变电站的电气设备有运行、热备用、冷备用和检修四种不同状态。
使电气设备从一种状态转换到另一种状态的过程叫倒闸，所进行的操作
叫倒闸操作。
4．2、运行人员在倒闸操作中的责任和任务
倒闸操作是电力系统保证安全经济供电的一项极为重要的工作。值
班人员必须严格遵守规章制度，认真执行倒闸操作和监护制度，正确实
现电气设备状态的改变和转换，保证电网安全、稳定、经济地连续运行。
4．3、对电气设备进行倒闸操作必须符合下列条件：
4.3.1、变电站的一次、二次电气设备必须有清晰醒目的编号和名称；
4.3.2、设备应达到五防要求，如不能达到，必须经水电气管理中心生产
办批准；
4.3.3、要有合格的操作工具和安全用具；
4.3.4、值班人员必须经过必须的专业培训并经考试合格，取得相应的操
作资格；
4.3.5、必须有管辖该设备的当值调度员发布的命令；
4.3.6、填写了倒闸操作票，并明确操作目的；
4.3.7、正、副班对操作票进行核对，证明操作步骤正确；
4.3.8、在五防机上进行模拟预演，证明无误；
4.3.9、在操作之前，值班人员应认真作好“三查”记录，填写发令人、
受令人、发令时间、操作开始时间。
4．4、倒闸操作的方法：
4.4.1、接令。倒闸操作必须根据当值调度员的命令进行，操作完毕后应
12
立即向调度员汇报。只有在危及人身安全和严重威胁设备安全紧急情况
下，才可自行断开电源，但事后必须立即向当值调度、领导汇报。接受
调度预发令应由当值正班接令。接令时要记录清楚调度员所预发的任务，
弄清操作目的、意图，将命令内容记入值班记录薄，然后接令人根据记
录内容逐项向调度复诵核对无误。接受调度命令时，应做好录音。如果
认为该命令不正确时，应向调度员报告，由调度员决定原调度命令是否
执行。但当执行该项命令将威胁人身、设备安全或直接造成停电事故，
则必须拒绝执行，并将拒绝执行命令的理由，报告调度员和单位主管领
导。如有疑问及时向调度提出。整个接令过程必须录音；
4.4.2、填写操作票。当值正班接令后应向操作人布置操作任务。操作人
要核对模拟图、有关图纸资料和典型操作票等进行写票。写票在五防机
上进行；
4.4.3、审票。操作人写好操作票，先自己审核，正确无误后将其打印，
并在操作人栏签名。记录填写时间，并在倒闸操作票最后一项下面左边
平行盖“以下空白”章交监护人（正班）和值班负责人逐级审核签名。
对上一班预开的操作票在本班操作 ，各类人员必须重新审核签名；
4.4.4、调度员正式发布操作命令。调度员正式向当值正班发布操作命令。
当值正班按照接令规定，接受调度命令。布置开票审票或者使用已经填
写好的操作票转入操作程序；
4.4.5、核对性模拟预演。操作前操作人和监护人应在五防微机主接线图
前按照操作票所列顺序唱票预演，再次对操作票的正确性进行核对，无
误后将信号传入电脑钥匙。按照“三查”记录的规定逐项检查操作涉及
的“安全措施、安全思想、安全工器具”是否合格。核对完毕后打“√”
并签名；
4.4.6、操作人配带好安全工具后，监护人携带操作票及电脑钥匙与操作
人同到操作地点；
13
4.4.7、现场实物核对：操作人和监护人一起至被操作设备前进行三项核
对，即核对设备名称、编号及位置；
4.4.8、实际操作。以上步骤完成后，记录操作开始时间，然后在操作设
备前由监护人按操作票上顺序高声唱票，每次只准唱一步，操作人听到
操作命令时手指被操作设备，逐字高声复诵。监护人看到并听到操作人
复诵正确后，发出“对，执行”的命令，并在操作票中将要执行步骤的
“执行栏”处打上“√”、操作人方可进行操作。设备上有五防装置者，
应由监护人在发布“对，执行”命令后再开锁进行操作；
4.4.9、逐项唱票。每一步操作执行完毕后，监护人应在现场检查操作的
正确性；
4.4.10、查清疑问。操作中发生疑问时，应立即停止操作，并向值班调
度员或值班负责人报告，弄清问题后，再进行操作。不准擅自更改操作
票，不准随意解除闭锁装置。由于设备原因不能操作时，应停止操作，
检查原因，不能处理时应报告调度和生产管理部门。禁止使用非正常方
法强行操作设备。在倒闸操作过程中防误闭锁装置出现异常时，必须停
止操作，应重新核对操作步骤及设备编号的正确性，查明原因，确系装
置故障且无法处理时，履行审批手续后方可解锁操作；
4.4.11、所有操作项目执行完后，记录操作完成时间；
4.4.12、汇报。操作告一段落，检查所有操作过的设备，确认符合操作
要求，监护人在操作票盖“已执行”章后，方能向变电站值班负责人汇
报操作任务完成情况和操作结束时间，然后变电站值班负责人向调度值
班员汇报操作任务完成情况和操作结束时间，并在值班记录上作记录；
4.4.13、操作完毕，由当值人员填写相关记录。
4.5、具备遥控操作功能的设备应使用遥控操作。当遥控功能故障后，根
据现场规程规定可以就地操作的设备允许进行就地操作。
4.6、变电站操作责任制：
14
4.6.1、调度命令应由变电站正值接令，复诵无误后做好记录。当值正班
暂时离开控制室，应临时指定正班代行其职责；
4.6.2、操作票应由操作人填写；
4.6.3、变电站值班负责人、监护人、操作人应对操作票的正确性负责；
4.6.4、监护人和操作人应对操作全过程的安全负责。
4.7、在监控后台机进行遥控操作开关时，操作人在监护人的监护下用鼠
标选择需操作的设备，双击鼠标左键，然后按监控机的提示进行操作，
当监控机提示需确定被操作的设备时，操作人和监护人必须重新复诵操
作项目，正确无误后才能用鼠标单击“确定”按钮。
4.8、操作票的管理规定：
4.8.1、除事故处理、拉合开关的单一操作、拉开全站仅有的一组接地刀
闸或拆出一组接地线的倒闸操作外，均应使用操作票。事故处理的善后
操作也应使用操作票；
4.8.2、变电站倒闸操作票的使用必须按照水电气管理中心电厂操作票实
施细则进行；
4.8.3、操作票应根据值班调度员（或值班负责人）下达的操作命令（操
作计划和操作预令及检修单位的工作票内容）填写；
4.8.4、开关的双重编号（设备名称和编号）可只用于“操作任务”栏，
“操作项目”栏只写编号可不写设备名称；
4.8.5、操作任务不得涂改。停电和送电操作应分别填写操作票。操作票
填写完后，要在五防机上进行预演，预演正确后，方可到现场进行操作；
4.8.6、操作票在执行过程中不得颠倒顺序，也不能增减步骤、跳步、隔
步，如需改变应重新填写操作票；
4.8.7、在操作中每执行完一个操作项目后，应在该项后面“√”栏内划
勾。整个操作任务完成后，在操作票上加盖“已执行”章；
4.8.8、执行后的操作票应按值移交，每月由专人进行整理收存并统计一
15
次合格率；
4.8.9、若一个操作任务栏连续使用几页操作票，则在前一页“备注”栏
内左边平行盖“接下页”章，在后一页的“操作任务”栏内左边平行盖
“接上页”章；
4.8.10、在操作进行到某一项，无法继续操作，操作任务完不成时，应
在已经操作的最后一项操作项上右边平行盖“以下各项未执行”章，并
在该页操作票“备注”栏中注明作废原因。此后几页完全没有进行操作
的操作票，则应在作废各页任务栏右边平行盖“作废”章。当作废页数
较多且作废原因注明内容较多时，可自第二张作废页开始只在“备注”
栏中注明“作废原因同上页”；
4.8.11、开关、刀闸、接地刀闸、接地线、压板、切换把手、保护直流、
操作直流、信号直流、电流回路切换连片（每组连片）等均应视为独立
的操作对象，填写操作票时不允许并项，应列单独的操作项；
4.8.12、填入操作票中的检查项目（填写操作票时要单列一项）：
4.8.12.1、拉、合刀闸前，检查开关在分闸位置；
4.8.12.2、并、解列操作（包括变压器并、解列等），检查负荷分配（检
查三相电流平衡），并记录实际电流值；母线电压互感器送电后，检查母
线电压指示正确；
4.8.12.3、设备检修后合闸送电前，检查待送电范围内的接地刀闸确已
拉开或接地线确已拆除；
4.8.13、倒闸操作术语及要求应符合四川省电力公司的统一规定；
4.8.14、填写操作票严禁并项（如：验电、装设接地线不得合在一起）、
添项及用勾划的方法颠倒操作顺序；
4.8.15、操作票不得任意涂改；
4.8.16、倒闸操作票应按规定保存二年。
4.9、工作票管理制度：
16
4.9.1、所场队班组名称：（以下统一不写“#”符号）；
4.9.1.1、多个班组同时工作时，应写明每个班组名称；
4.9.1.2、由电厂班组带领（配合）厂家人员或外单位工作时，应填写电
厂班组名称。
4.9.2、工作负责人（监护人）：
4.9.2.1、凡有电厂人员工作时，一律填写电厂人员姓名，不得填写外单
位人员。
4.9.2.2、 字迹工整、清晰。
4.9.3、工作班人员：
4.9.3.1、多个班组同一工作时，每个班组至少填写一人；
4.9.3.2、一种、二种票在人数填不完时，可用“等”共（ ）人；
4.9.3.3、一票共（ ）人不包括工作负责人，二票包括工作负责人；
4.9.3.4、字迹工整、清晰。
4.9.4、工作内容和工作地点：
4.9.4.1、设备定期检验、高压预防性试验、检修及通讯自动化（远动）
工作应共同开一张一种票；
4.9.4.2、应以“110KV龙岗变电站”开头，以下是电压等级和设备双重
名称；
4.9.4.3、工作内容要求详细具体；
4.9.4.4、无电压等级的如“主控室”等应写明具体什么地方工作。
4.9.5、计划工作时间。
4.9.6、安全措施：（以下统一不用双重编号）
4.9.6.1、一票不得填“停电”；二票必须注明“停电”或“不停电”，且
当工作需要断开电源开关（保险）或必须停电才能工作的，应填写“停
电”；
4.9.6.2、应填拉开的开关、刀闸、PT二次空开（保险）、可能联跳运行
17
设备的保护压板、操作电源开关、遥信电源空开以及因工作需要必须断
开的低压开关；
4.9.6.3、如果需要退出保护屏所有跳闸压板可写成“退出XXX保护屏所
有跳闸出口压板”；
4.9.6.4、应装接地线部分：
4.9.6.4.1、应合上的地刀；
4.9.6.4.2、装设接地线应写明什么与什么之间，且值班员填写部分应注
明接地线编号；
4.9.6.4.3、值班人员填写部分应注明共装设接地线或合上接地刀闸总数
量，写成“共XX组”。
4.9.7、应设遮拦，应挂标示牌部分：
4.9.7.1、线路侧刀闸挂“禁止合闸，线路有人工作”标示牌，其余刀闸
和开关均应挂“禁止合闸，有人工作”标示牌，票上反映挂在现场；
4.9.7.2、一次设备无任何工作（不需到开关场地）时，可不对一次设备
设遮拦；
4.9.7.3、“正在运行” 红布栏和“在此工作”标示牌应在屏的前后设置；
4.9.7.4、当涉及工作地点较多时，红布栏设置写为“在与XX相邻的运
行屏前后设．．．．．．”。
4.9.8、工作总结：
4.9.8.1、一票工作终结时，接地线共“×”组己拆除应用大写（零、壹、
贰、叁、肆、伍、陆、柒、捌、玖、拾），工作票上未装设接地线时应在
该栏填写“零”组。且工作票终结栏中填写的接地线应为工作票结束时
实际拆除的地刀或地线；
4.9.8.2、许可人留存的那一张工作票，如因调度命令或工作未完等原因，
需要保留部分地刀或地线时，应在备注栏中注明未拆除的原因，值班负
责人签名认可。例：“×月×日×时，因线路有工作，×＃接地线未拆除、
18
×××接地刀闸未拉开。×××（值班负责人签名）。”待保留部分的地
刀或地线拆除后，也应在备注栏中注明：“×月×日×时，拆除×＃接地
线、拉开×××接地刀闸。×××（拆除地线、地刀的值班负责人签名）”。
19
五、110KV变电站通信设备巡视管理规定
根据110kV龙岗变电站通信设备运行情况，结合目前变电站未设通
信专业运行值班人员，要求变电站值班人员对通信设备的运行进行巡视
管理。做到发现故障能及时通知通信维护人员，及时消除故障，确保通
信设备正常运行。
5.1、变电站值班人员最少每天对通信设备、通讯电源巡视一次。
5.2、调度总机每天试话一次。
5.3、变电站值班人员巡视检查时，发现故障及时通知通信维护人员，如
果是保护的光纤通信设备还要向地方电力调度进行汇报。
5.4、随时测试调度录音系统是否能录音。
5.5、每月应对通迅装置检查、通道测试、通讯电源进行切换。运行值班
人员通信设备相关工作职责及具体运行维护范围如下：
5.5.1、对通讯机房内及各屏柜（不包括柜内清洁）每周进行一次清洁；
5.5.2、定期检查机房及通讯电源室的温度调节装置运行是否正常；
5.5.3、负责审查光纤通道的设备检修工作票上的检修工期是否与上级调
度部门批准的期限相符合，其检修工期不得超过线路检修工期；
5.5.4、线路停电接地或非通信专业人员在与通道有关联的装置上工作，
办理工作许可手续前，应通知通信、保护专业人员或通信、保护管理部
门；
5.5.5、在通讯室设备或与通道有关联的装置上工作，工作完毕后，值班
人员应向通信或保护专业人员核实光纤通道是否恢复正常运行，并向当
值调度员汇报；
5.5.6、在进行站用电倒换操作时，值班人员应密切注意通道是否有告警
信号发出；
20
5.5.7、严禁无关人员进入通讯机房，严禁随意乱动通讯机房的运行设备；
5.5.8、出入机房时，应关好门窗，防止小动物进入。
21
六、110KV变电站设备定期试验切换制度
6.1、根据变电运行管理相关制度，制定110kV龙岗变电站设备定期试验
切换制度，本制度适用于110kV龙岗变电站。运行人员应按照本制度的
规定，完成本站范围内的切换维护工作。
6.2、站内变电运行设备每年的十月至下一年的三月为预试定校期。设备
校试完成后，站内应及时调整设备试验周期表。未在周期内完成校试工
作的设备，站内应统计上报运行维护管理部。
6.3、运行人员应按照下列周期完成设备的定期试验切换工作：
6.3.1、监控系统音响试验检查每天交接班进行，结果记入值班记录；
6.3.2、全站避雷器、在线监测仪检查巡视、五防装置编码核对、维护、
加油保养每月一次；
6.3.3、全站合闸保险及线路PT二次保险检查，110kV母线PT二次切换
每月一次；
6.3.4、备用站变电源切换试验每季度一次；
6.3.5、事故照明、站内通讯装置检查、通讯电源切换每月一次；
6.3.6、全站电缆沟、电缆巡视，全站防火墙、电缆沟孔洞封堵情况检查
每月一次；
6.3.7、直流充电机、蓄电池单体电压测试每月一次，标示电池的选取应
保证每一只电池都能检测到，每天选6只电池作为测试的标示电池，每
月交换一次；
6.3.8、微机保护时间校对，检查打印机有无纸张、打印是否正常每月一
次；
6.3.9、电容器室、开关室、GIS组合电气室设备清扫蜘蛛网、消防器材
巡视及通讯设备检查应每周一次；
22
6.3.10、各端子箱、控制箱内的加热器每年检查一次；
6.3.11、电容器室、开关室、GIS组合电气室抽风装置检查每月一次；
6.3.12、全站灭灯巡视每周一次。
23
七、110KV变电站防误闭锁装置运行管理规定
7.1、一般规定：
7.1.1、变电站微机防误装置计算机上只有负责软件调试的人员和运行管
理人员才能使用软盘进行拷贝，严禁运行人员在微机上使用软盘或光盘；
7.1.2、防误装置的维护应列入变电站定期维护项目；
7.1.3、交接班必须检查防误装置的正确性和完好性；
7.1.4、防误装置在交接班时应进行下列检查：
7.1.4.1、模拟屏的运行方式、微机防误装置记忆的运行方式与现场实际
运行方式是否一致；
7.1.4.2、解锁钥匙封条是否完好；
7.1.4.3、机械防误装置的钥匙是否齐全。
7.1.5、各人根据自己的密码登录进行倒闸操作，站长至少每季度检查一次
密码记录库，发现无正当理由使用密码功能的情况按违章处罚。每年应
对防误装置的闭锁逻辑进行全面核查，防止被非法修改。
7.2、装置的使用和管理：
7.2.1、值班人员进行倒闸操作时必须正确使用防误装置；
7.2.2、使用防误装置电脑钥匙执行倒闸操作时，必须按照电脑钥匙的顺
序进行操作，不得随意使用跳步钥匙和解锁钥匙，当操作无错误，打开
操作元件就必须完成该操作，中途不得中断。操作结束后，必须检查所
操作设备的状态，确认操作完成，锁好柜门和操作的设备后，方可执行
下一步骤；
7.2.3、当操作完成后，防误装置拒绝过码无法执行下一步骤时，允许值
班负责人经仔细检查确认操作已经确实执行完成后，重新设定设备运行
状态。再按当时实际方式重新输入操作程序，继续倒闸操作；
7.2.4、无倒闸操作时，需要学习微机防误装置原理的只能在值班负责人
24
监护下使用培训系统，值班负责人必须负责防误装置的完好和正确。不
允许任何人乱动和学习使用；
7.2.5、防误装置检修、调试必须办理工作票；检修情况记入相应记录簿
中；
7.2.6、微机防误装置的备份必须保证是最新一次的资料，每次备份时上
一次的必须同时删除；
7.2.7、防误装置发生缺陷按各单位相关管理规定汇报处理；
7.2.8、因故解除一个电气单元的防误装置时，由站长批准，解除一个电
气单元防误装置超过72h或解除全站防误装置时，必须经水电气管理中
心生产办批准。
7.3、解锁的管理规定：
7.3.1、变电站只能有一把防误装置解锁钥匙供运行人员使用，解锁钥匙
应装于加封的紧急解锁钥匙盒内，未经批准不得擅自解封使用。有备用
解锁钥匙的应上缴运行维护管理部门妥善保管；
7.3.2、下列情况可以使用解锁钥匙，但必须经相关人员批准并作好记录：
7.3.2.1、确认防误装置失灵，操作无效；
7.3.2.2、紧急事故（如人身触电、火灾、不可抗拒自然灾害）处理时使
用，事后立即汇报；
7.3.2.3、变电站全停，确无误操作的可能，履行规定程序后使用；
7.3.3、当发生事故，因防误装置故障或使用防误装置要延缓事故处理而
可能造成设备及人身伤害时，可以不经批准使用解锁钥匙进行处理。事
后应立即向有关部门汇报并做好记录；
7.3.4、解锁钥匙使用后必须立即重新封好解锁钥匙，并记录在紧急解锁
钥匙使用登记簿上；
7.3.5、有权批准使用解锁的人员如下：
运行维护管理部运行专责。
25
7.3.6、解锁封条的管理：
7.3.6.1、变电站解锁封条按年编号（例：**kV***变电站机械（电编码）
解锁钥匙封条##号），前4位为年，后4位为编号，每年均从0001起；
7.3.6.2、解锁封条由运行维护管理部运行专责统一制作并盖章发给变电
站，每次10张。封条放控制室按值移交；
7.3.6.3、变电站在解锁封条使用快完时向专责申请领取，专责必须审查
变电站已经使用的封条的合法性方可发给。如有不符，必须查明原因方
可发给，同时对责任人予以考核；
7.3.6.4、按同意解锁人的要求和使用范围使用解锁钥匙，完毕后应立即
重新封存解锁钥匙。
7.4 、检修期间防误装置的管理：
7.4.1、设备检修时，由工作许可人会同工作负责人交现场并按工作票检
修内容依次打开由一般性挂锁或挂锁类防误装置闭锁的检修设备的防误
闭锁装置，在工作范围之内确无危及设备及人身安全的挂锁类防误装置
可移交检修人员使用，但必须履行相应手续。检修完后应对防误装置进
行检查；
7.4.2、当防误装置确因故障处理和检修工作需要，必须使用解锁钥匙时，
需经有关人员同意，做好相应的安全措施，在专人监护下使用，并做好
记录。
7.5、其它规定：
7.5.1、防误装置使用方法由变电站按装置实际性能编写使用手册，当使
用厂家的使用手册时，必须删除与本办法和上级有关规定相抵触的部分；
7.5.2、防误装置的定期维护项目应进入变电站定期维护周期表；
7.5.3、微机防误装置应作为一个设备单元进行管理，应建立设备台帐和
技术档案，进行设备评级；其它防误装置分别归入相应的设备中，作为
该设备的附属设备。
26
八、110KV变电站倒闸操作顺序及事故处理
8.1、 倒闸操作顺序
8.1.1、主变压器停、送电的操作：
8.1.1.1、拉、合主变压器前应将主变压器的中性点接地刀闸合上；
8.1.1.2、主变压器送电时，应先从电源侧充电，再送负荷侧。当两侧或
三侧均有电源时，应先从高压侧充电，再送低压侧；
8.1.1.3、变压器充电时,应有完备的继电保护,并具备足够的灵敏度,并
应检查调整充电侧母线电压及变压器分接头位置,防止充电后各侧电压
超过规定值；
8.1.1.4、并列运行的两台变压器,其中性点接地刀闸,须由一台倒换至另
一台时,应先推上另一台中性点接地刀闸,然后再拉开原来的中性点接地
刀闸；
8.1.1.5、并列运行的两台变压器或任一台变压器停、送电时均应先合上
变压器的中性点接地刀闸，调度要求中性点不接地运行的变压器，在投
入系统后随即拉开中性点接地刀闸；
8.1.2、线路的停、送电操作：
8.1.2.1、线路停电操作顺序应按照断路器、负荷侧刀闸、母线侧刀闸的
顺序进行，送电时与停电的顺序时相反；
8.1.2.2、线路备用电源自动投切装置的投退压板必须与实际运行方式一
致；
8.1.3、电压互感器的操作：
8.1.3.1、停用电压互感器，先停用接入该互感器二次回路中可能误动的
保护或自动装置，或进行二次电压切换；
27
8.1.3.2、停用电压互感器应取下电压互感器低压侧熔丝或拉开其自动空
气开关，然后拉开其高压侧隔离开关。
8.1.4、直流回路的操作：
8.1.4.1、取下直流控制熔断器时，应先取正极，后取负极。装上直流控
制熔断器时，应先装负极，后装正极；
8.1.4.2、运行中的保护装置要停直流电源时，应先停用保护出口连接片，
再停用直流回路。恢复直流电源时，与此相反。
28
九、110KV变电站事故处理
9.1、事故处理的一般要求：
9.1.1、事故处理的基本原则是保人身、保电网、保设备；
9.1.2、迅速限制事故的发展，解除对人身和设备安全的威胁，消除或隔
离事故的根源；
9.1.3、用一切可能的办法保持正常设备的运行，首先保证所用电源和重
要用户的供电；
9.1.4、解列部分要尽快恢复并列运行；
9.1.5、尽快对已停电的用户恢复供电；
9.1.6、调整变电站运行方式，使其恢复正常；
9.1.7、将事故情况立即报告调度，同时巡视检查设备，将检查的详尽情
况再次及时汇报调度，听候处理；
9.1.8、若通讯中断，则按通讯中断事故处理办法处理；
9.1.9、事故处理时运行人员必须留在自己的岗位上，集中精力保持设备
的正常运行，迅速、正确地执行调度命令。只有在接到调度的命令或对
人身安全有明显和直接的危险时，方可离开工作岗位；危险过后应立即
返
