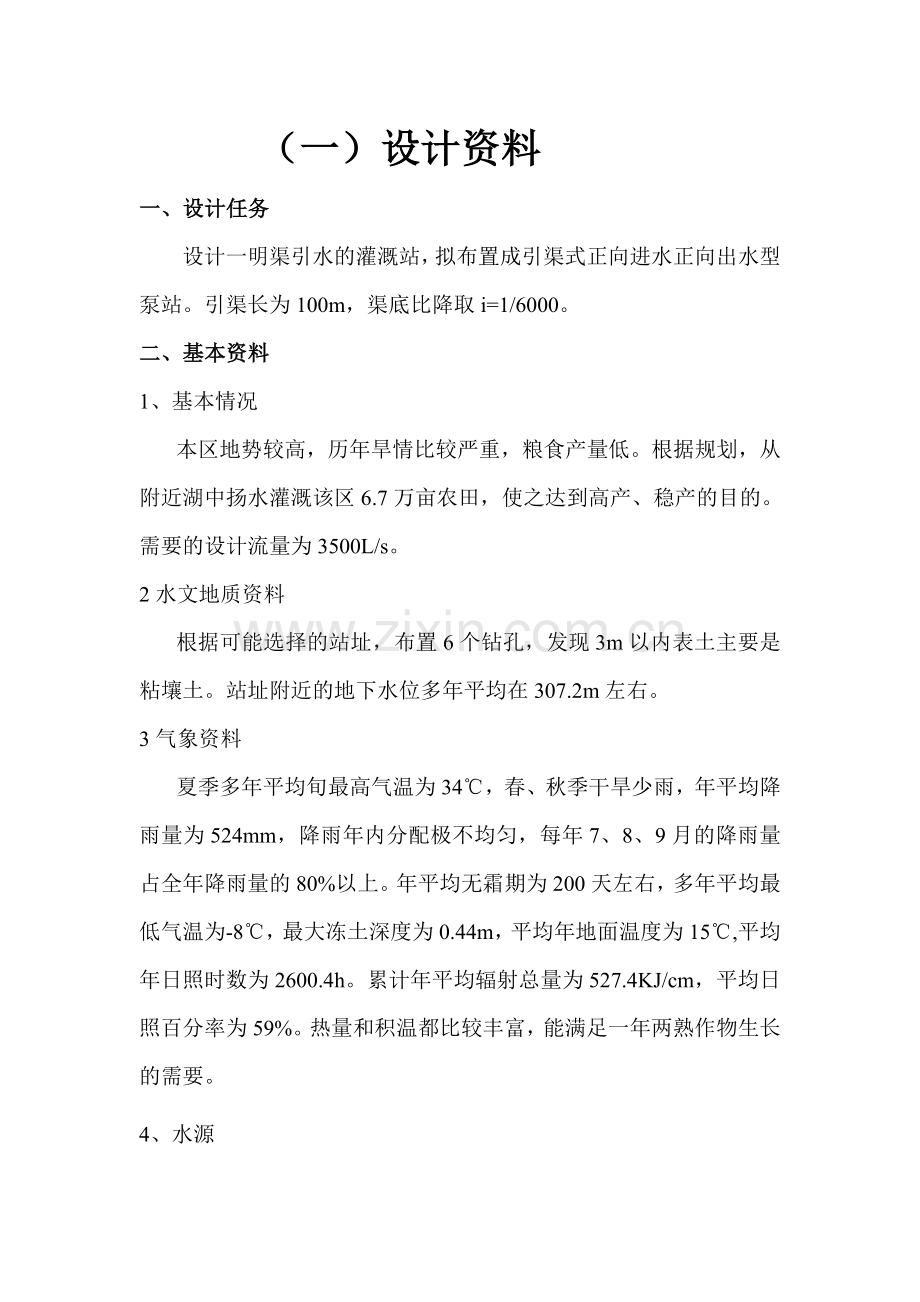

（一）设计资料
一、设计任务
设计一明渠引水的灌溉站，拟布置成引渠式正向进水正向出水型泵站。引渠长为100m，渠底比降取i=1/6000。
二、基本资料
1、基本情况
本区地势较高，历年旱情比较严重，粮食产量低。根据规划，从附近湖中扬水灌溉该区6.7万亩农田，使之达到高产、稳产的目的。需要的设计流量为3500L/s。
2水文地质资料
根据可能选择的站址，布置6个钻孔，发现3m以内表土主要是粘壤土。站址附近的地下水位多年平均在307.2m左右。
3气象资料
夏季多年平均旬最高气温为34℃，春、秋季干旱少雨，年平均降雨量为524mm，降雨年内分配极不均匀，每年7、8、9月的降雨量占全年降雨量的80%以上。年平均无霜期为200天左右，多年平均最低气温为-8℃，最大冻土深度为0.44m，平均年地面温度为15℃,平均年日照时数为2600.4h。累计年平均辐射总量为527.4KJ/cm，平均日照百分率为59%。热量和积温都比较丰富，能满足一年两熟作物生长的需要。
4、水源

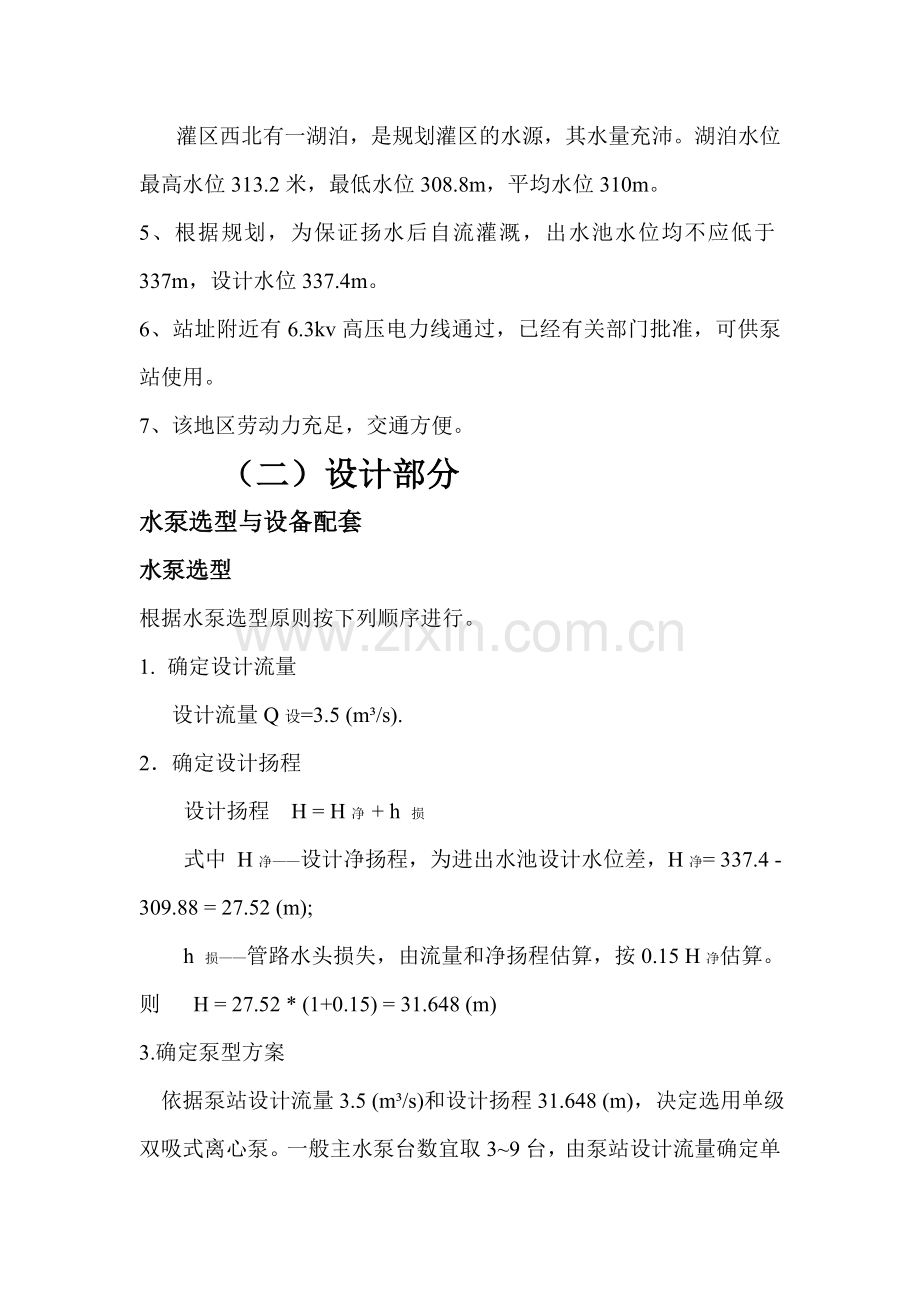

灌区西北有一湖泊，是规划灌区的水源，其水量充沛。湖泊水位最高水位313.2米，最低水位308.8m，平均水位310m。
5、根据规划，为保证扬水后自流灌溉，出水池水位均不应低于337m，设计水位337.4m。
6、站址附近有6.3kv高压电力线通过，已经有关部门批准，可供泵站使用。
7、该地区劳动力充足，交通方便。
（二）设计部分
水泵选型与设备配套
水泵选型
根据水泵选型原则按下列顺序进行。
1. 确定设计流量
设计流量Q设=3.5 (m³/s).
2．确定设计扬程
设计扬程 H = H净 + h 损
式中 H净——设计净扬程，为进出水池设计水位差，H净= 337.4 - 309.88 = 27.52 (m);
h 损——管路水头损失，由流量和净扬程估算，按0.15 H净估算。则 H = 27.52 * (1+0.15) = 31.648 (m)
3.确定泵型方案
依据泵站设计流量3.5 (m³/s)和设计扬程31.648 (m)，决定选用单级双吸式离心泵。一般主水泵台数宜取3~9台，由泵站设计流量确定单机流量范围为 Q单= Q设/9 ~ Q设/3 = 389~1167 (L/s)。查水泵资料中的水泵性能表知，500s-35与600s-32两种泵型均符合要求，对它们进行性能比较，如下表表示
型号
流量Q
(L/s)
扬程H
(m)
转速n
(r/min)
轴功率P(kW)
配电动机功率(kW)
效率(%)
500s-35
1620
2020
2340
40
35
28

970
207.6
219
209.9

280
85
88
85
600s-32
3170
32
970
314
400
88

4.确定台数及方案比较
计算台数 i=Q站/Q设
500s-35型泵：i=(3.5*3600)/2020=6.24台 ，取7台；
600s-32型泵：i=(3.5*3600)/3170=3.97台，取4台。
两种方案比较，选用7台500s-35型泵方案，台数较多，基建投资较大。选用600s-32型泵，台数较少，在保证灌溉率的情况下其基建投资较少，总消耗电量较省，运行维修费低。本设计选用600s-32型泵这一方案。

动力机配套
动力机配套包括动力类型选择与机型确定。
1. 动力类型选定
