TOPCON全站仪GTS-220系列常用操作
1仪器常用参数设置
(1) 棱镜常数
A 由距离测量或坐标测量模式（三维模式）:SET AUDIO MODE
按F3(S/A)进入右边菜单：PSM: 0.0 PPM 0.0
SIGNAL
PRISM PPM T-P -----
F1 F2 F3 F4
B 按F1 PRISM(棱镜)进入右边菜单：PRISM CONST SET
PRISM : 0.0 mm
INPUT ---- ---- ENTER
F1 F2 F3 F4
C按F1 INPUT (输入)进入右边菜单：:SET AUDIO MODE
用上下黑三角翻到数字键输入： PSM: 30.0 PPM 0.0
输完F4 ENTER (回车键) 确认
SIGNAL
PRISM PPM T-P -----
F1 F2 F3 F4
*注：拓普康配套棱镜棱镜常数为零
（2）设置温度及大气压值
A 由距离测量或坐标测量模式（三维模式）:SET AUDIO MODE
按F3(S/A)进入右边菜单： PSM: 0.0 PPM 0.0

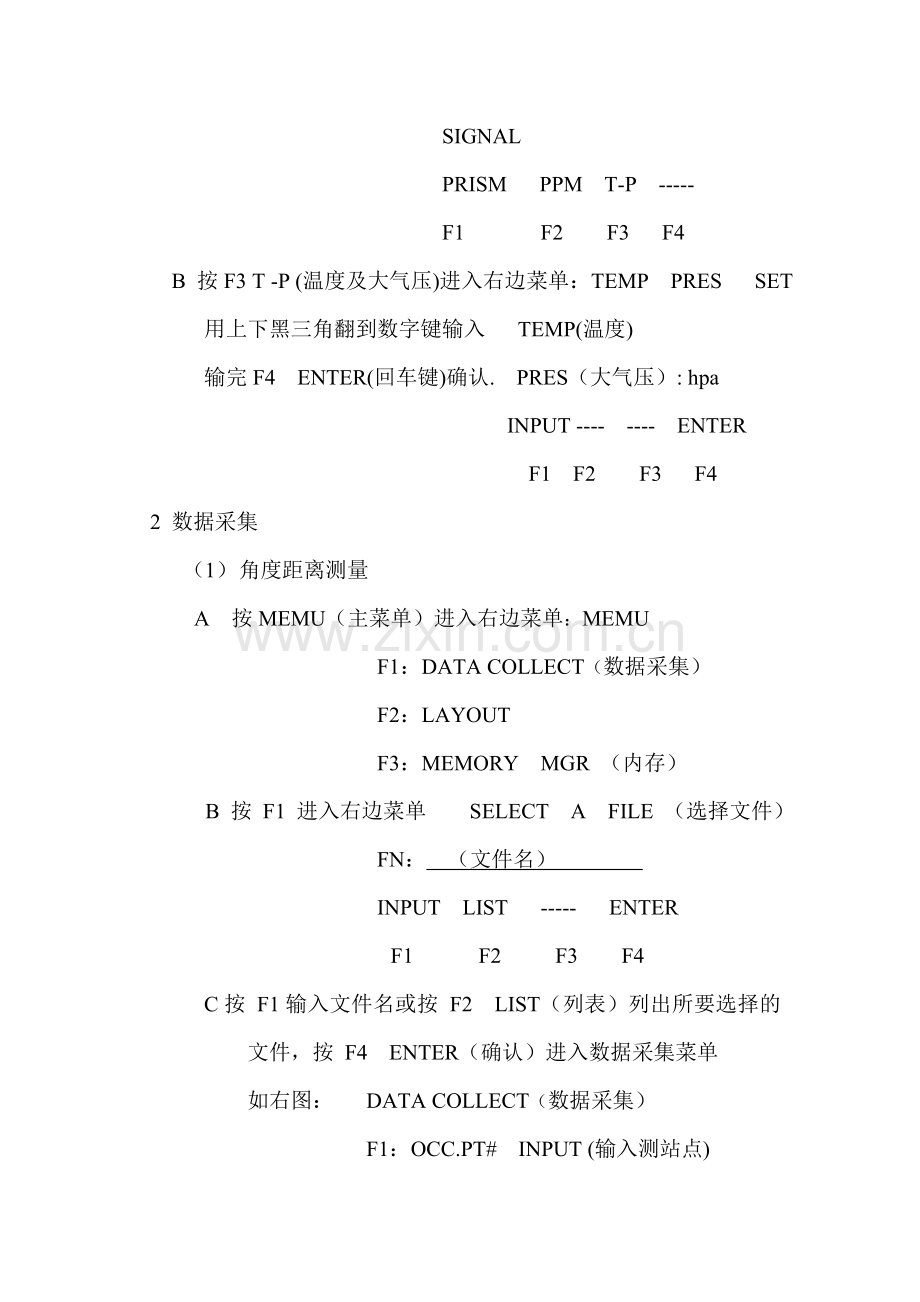

SIGNAL
PRISM PPM T-P -----
F1 F2 F3 F4
B 按F3 T -P (温度及大气压)进入右边菜单：TEMP PRES SET
用上下黑三角翻到数字键输入 TEMP(温度)
输完F4 ENTER(回车键)确认. PRES（大气压）: hpa
INPUT ---- ---- ENTER
F1 F2 F3 F4
2 数据采集
（1） 角度距离测量
A 按MEMU（主菜单）进入右边菜单：MEMU
F1：DATA COLLECT（数据采集）
F2：LAYOUT
F3：MEMORY MGR （内存）
B 按 F1 进入右边菜单 SELECT A FILE （选择文件）
FN： （文件名）
INPUT LIST ----- ENTER
F1 F2 F3 F4
C按 F1输入文件名或按 F2 LIST（列表）列出所要选择的文件，按 F4 ENTER（确认）进入数据采集菜单
如右图： DATA COLLECT（数据采集）
F1：OCC.PT# INPUT (输入测站点)
F2：BACKSIGHT （后视）
F3：FS/SS （测点）
D 按 F1输入测站点,用上下黑三角翻到数字键或字母输入，
输完按F3 REC（记录），自动返回数据采集菜单
PT# PT—01（测站点名）
ID ：
INS.HT : 0.000m (仪器高)
INPUT SRCH REC OCNEZ
F1 F2 F3 F4
* 测站点设置完毕
E 由数据采集菜单按 F2 BACKSIGHT 后视），菜单如下：
BS# （后视点名）
PCODE ：
R .HT : 0.000m (镜高)
INPUT 0SET MEAS BS
F1 F2 F3 F4
按 F1输入后视点名 ，用上下黑三角翻到数字键或字母输入，输完按F4 ENT（确认），再用上下黑三角翻到R .HT : 输入0.000m (镜高)，照准后视按 F2 0SET（置零），按 F3
MEAS（测距）以便确认后视点是否正确。
*后视设置完毕。
F 由角度距离测量中 C 项选F3 ：FS/SS （测点）
出现右边菜单：PT# L5
PCODE ：-------------------
R.HT : 1.500 m
INPUT SRCH MEAS ALL
F1 F2 F3 F4
按F3出现右边菜单：Uh SD *NEZ OFSET
（高差）（斜距）（坐标）（ ）
（2） 坐标测量
A MEMU
F1：DATA COLLECT（数据采集）
F2：LAYOUT (放样)
F3：MEMORY MGR （内存）
B 选 F3：MEMORY MGR （内存）显示如下主菜单
F1：FILE STATUS 1/3
F2：SEARCH
F3：FILE MAINTAN
C 按F4进入主菜单第二页：
MEMORY MGR 2/3
F1：COORD . INPUT
F2: DELETE COORD
F3: PCODE INPUT
D 按F1：COORD . INPUT , 输入或选择文件名
SELECT A FILE （选择文件名）
FN ：----------------------
INPUT LIST ------ ENTER
（ 输入） （列表） （确认）
E 按F1（ INPUT）输入点名，按F4 ENTER（确认）
输入点坐标，按F4 ENTER（确认）
F 由（1）角度距离测量中F3 ：FS/SS（测点）出现如下菜单
PT# PT---01
POCDE ：TOPCON
R．HT ：1.30m
INPUT SRCH MEAS ALL
F1 F2 F3 F4
G 按F3出现右边菜单：PT# L5
PCODE ：-------------------
R.HT : 1.500 m
INPUT SRCH MEAS ALL
F1 F2 F3 F4
按F3出现右边菜单：Uh SD *NEZ OFSET
（高差）（斜距）（坐标）（ ）
按F3 细部测量开始。
3 LAYOUT (放样)
A 按MEMU主菜单出现下边菜单：
F1：DATA COLLECT（数据采集）
F2：LAYOUT (放样)
F3：MEMORY MGR （内存）
B 选 F2：LAYOUT (放样)显示如下主菜单：
SELECT A FILE （选择文件名）
FN ：----------------------
INPUT LIST SKP ENTER
（ 输入） （列表） （创建或重选） （确认）
C 输入或选定文件后按F4 （ENTER）显示如下主菜单：
LAYOUT
F1：OCC.PT# INPUT (输入测站点)
F2：BACKSIGHT （后视）
F3：LAYOUT (放样)
D 因放样前坐标数据已提供，因此先按F1输入测站点号，再按F2输入后视点号，最后按F3进行放样测量
E 按 F3：LAYOUT (放样) 显示如下菜单：
LAYOUT
PT # ：
INPUT LIST NEZ ENTER
F1 F2 F3 F4
按 F1（输入点号）再按F4（确认）输入镜高后确认
4 数据传输
A 按MEMU显示如下菜单：
F1：DATA COLLECT（数据采集）
F2：LAYOUT
F3：MEMORY MGR （内存）
B 选 F3：MEMORY MGR （内存）显示如下主菜单：
F1：FILE STATUS（文件位置） 1/3
F2：SEARCH （查找）
F3：FILE MAINTAN
F1 F2 F3 F4
按F4两次出现如下菜单：
MEMORY MGR
F1：DATA TRANSFER（数据传输）
F2：INITIALIZE （初始化）
C 按F1：DATA TRANSFER出现如下菜单：
F1：SEND DATA（发送数据）
F2：LOAD DATA（接收数据）
F3：COMM. PARAMETERS（平均值）
D 按 F1：SEND DATA（发送数据）出现如下菜单：
SEND DATA
F1：MEAS .DATA
F2：COORD .DATA
F3：PCODE .DATA
E按F1：MEAS .DATA出现如下菜单：
SELECT A FILE （选择文件名）
FN : --------------
INPUT LIST ------ ENTER
( 输入) （列表） （确认）
F 按 F4 ：ENTER（确认）出现如下菜单：
SEND MEAS. DATA
>OK?
------- ------- (YES) (NO)
F1 F2 F3 F4
传输线连接好计算机准备好后，按F3即可
