H3C CAS云计算平台
License申请指南

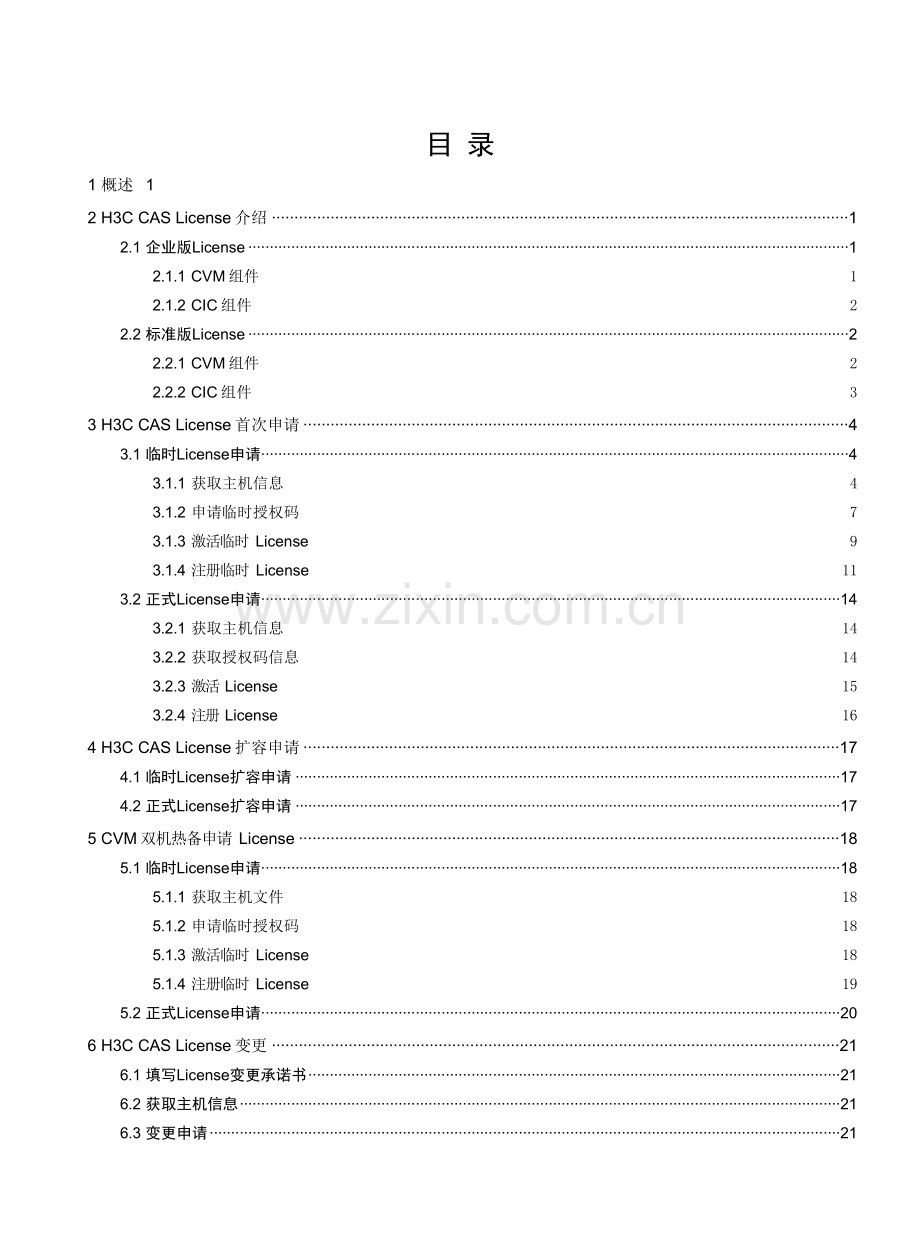

目 录

1 概述 1
2 H3C CAS License 介绍 1
2.1 企业版License 1
2.1.1 CVM 组件 1
2.1.2 CIC 组件 2
2.2 标准版License 2
2.2.1 CVM 组件 2
2.2.2 CIC 组件 3
3 H3C CAS License 首次申请 4
3.1 临时License申请 4
3.1.1 获取主机信息 4
3.1.2 申请临时授权码 7
3.1.3 激活临时 License 9
3.1.4 注册临时 License 11
3.2 正式License申请 14
3.2.1 获取主机信息 14
3.2.2 获取授权码信息 14
3.2.3 激活 License 15
3.2.4 注册 License 16
4 H3C CAS License 扩容申请 17
4.1 临时License扩容申请 17
4.2 正式License扩容申请 17
5 CVM 双机热备申请 License 18
5.1 临时License申请 18
5.1.1 获取主机文件 18
5.1.2 申请临时授权码 18
5.1.3 激活临时 License 18
5.1.4 注册临时 License 19
5.2 正式License申请 20
6 H3C CAS License 变更 21
6.1 填写License变更承诺书 21
6.2 获取主机信息 21
6.3 变更申请 21
6.3.1 关联原服务器激活文件或授权码 22
6.3.2 上传新设备信息文件 22
6.3.3 上传 License 例会申请及承诺书 23
6.3.4 提交申请 23
6.4 注册License 23

1 概述
H3C CAS 云计算软件套件的 License 是 H3C CAS 云计算软件的版权和使用许可，H3C CAS 云计算软件默认可以免费使用 30 天。H3C CAS 云计算 License 分为正式 License 和临时 license。
对于没有购买正式 License 的工程项目，如果需要延期使用，需要由 H3C 工程师申请临时 License。
对于已经正式购买 License 的工程项目，在设备发货中附带了授权码信息。由 H3C 工程师根据授权码信息申请永久的 License。
下面对临时 License 和正式 License 的申请方法进行介绍。

2 H3C CAS License 介绍
H3C CAS 软件分为企业版和标准版，因此 License 文件也相应分为了企业版和标准版。License 文件不能够混用，即企业版 License 不能加载到标准版 CAS 系统，同样标准版 License 不能加载到企业版的 CAS 系统。

2.1 企业版License
H3C CAS 系统主要包括云资源和云服务两大功能，这两大功能分别通过 License 的 CVM 组件和 CIC
组件进行控制。

2.1.1 CVM 组件

H3C CAS 系统的云资源功能是通过 License 的 CVM 组件进行控制。License 的 CVM 组件控制物理
CPU 的个数。比如有 2 台服务器，每台服务器包含 2 路物理 CPU，且每路 CPU 为 6 核，那么我们需要申请的 License 为 4 个物理 CPU 的 CVM 组件。
在 License 的 CVM 组件中又分为 CVM 基础包和 CVM 管理包。其中 CVM 基础包和管理包都是可选。
H3C CAS 企业版中，CVM 基础包支持 4 个物理 CPU，CVM 管理包分为 2 个物理 CPU、8 个物理
CPU、32 个物理 CPU 和 96 个物理 CPU。
CVM 基础包和 CVM 管理包是可以叠加的，如果您选择了 CVM 基础包和 8 个物理 CPU 的管理包， 那么 License 注册完成后，共 12 个物理 CPU。可以添加 6 台服务器（假设服务器为 2 路物理 CPU）。

H3C CAS-CVM 虚拟化管理系统企业版软件 License 费用- 基础包(4CPU)|H3C CAS, Cloud Virtualization Manager Enterprise Edition, Basic Pack License(including 4CPUs)
H3C License 管理平台显示的企业版 CVM 基础包信息：

H3C CAS-CVM 虚拟化管理系统企业版软件 License 费用-管理 2 个物理 CPU|H3C CAS, Cloud Virtualization Manager Enterprise Edition License, 2CPUs
H3C CAS-CVM 虚拟化管理系统企业版软件 License 费用-管理 8 个物理 CPU|H3C CAS, Cloud Virtualization Manager Enterprise Edition License, 8CPUs
H3C License 管理平台显示的企业版 CVM 管理包信息：

H3C CAS-CVM 虚拟化管理系统企业版软件 License 费用-管理 32 个物理 CPU|H3C CAS, Cloud Virtualization Manager Enterprise Edition License, 32CPUs
H3C CAS-CVM 虚拟化管理系统企业版软件 License 费用-管理 96 个物理 CPU|H3C CAS, Cloud Virtualization Manager Enterprise Edition License, 96CPUs

2.1.2 CIC 组件

H3C CAS 系统的云服务功能是通过 License 的 CIC 组件进行控制。License 的 CIC 组件控制用户申请虚拟机的数量。比如用户购买了包含 30 个虚拟机的 CIC 组件 License，那么用户可以通过云服务功能申请 30 个虚拟机。
在 License 的 CIC 组件中又分为 CIC 基础包和 CIC 管理包。其中 CIC 基础包和管理包都是可选。
在申请 License 的 CIC 组件时可以不选择 CIC 基础包，但是由于 H3C CAS 系统的云服务功能是依赖于云资源功能，因此申请 CIC 组件时，CVM 组件是必需的。
同样 CIC 基础包和 CIC 管理包可以叠加。

H3C CAS-CIC 云业务管理中心企业版软件 License 费用-基础包(30VM)|H3C CAS, Cloud Intelligence Center Enterprise Edition, Basic Pack License(including 30VMs)
H3C License 管理平台显示的企业版 CIC 基础包信息：

H3C CAS-CIC 云业务管理中心企业版软件 License 费用-管理 50 个 VM|H3C CAS, Cloud Intelligence Center Enterprise Edition License, 50VMs
H3C CAS-CIC 云业务管理中心企业版软件 License 费用- 管理 100 个 VM|H3C CAS, Cloud Intelligence Center Enterprise Edition License, 100VMs
H3C CAS-CIC 云业务管理中心企业版软件 License 费用- 管理 500 个 VM|H3C CAS, Cloud Intelligence Center Enterprise Edition License, 500VMs
H3C License 管理平台显示的企业版 CIC 管理包信息：

2.2 标准版License
除了标准版 License 和企业版 License 不能混用之外，默认 CVM 基础包数量也存在差异。企业版
License 中 CVM 基础包支持 4 个物理 CPU，标准版 License 中 CVM 基础包支持 2 个物理 CPU。

2.2.1 CVM 组件

H3C CAS-CVM 虚拟化管理系统标准版软件 License 费用- 基础包(2CPU)|H3C CAS, Cloud Virtualization Manager Standard Edition, Basic Pack License(including 2CPUs)
H3C License 管理平台显示的标准版 CVM 基础包信息：

H3C CAS-CVM 虚拟化管理系统标准版软件 License 费用-管理 2 个物理 CPU|H3C CAS, Cloud Virtualization Manager Standard Edition License, 2CPUs
H3C CAS-CVM 虚拟化管理系统标准版软件 License 费用-管理 8 个物理 CPU|H3C CAS, Cloud Virtualization Manager Standard Edition License, 8CPUs
H3C CAS-CVM 虚拟化管理系统标准版软件 License 费用-管理 32 个物理 CPU|H3C CAS, Cloud Virtualization Manager Standard Edition License, 32CPUs
H3C CAS-CVM 虚拟化管理系统标准版软件 License 费用-管理 96 个物理 CPU|H3C CAS, Cloud Virtualization Manager Standard Edition License, 96CPUs
H3C License 管理平台显示的标准版 CVM 管理包信息：

2.2.2 CIC 组件

H3C CAS-CIC 云业务管理中心标准版软件 License 费用-基础包(30VM)|H3C CAS, Cloud Intelligence Center Standard Edition, Basic Pack License(including 30VMs)
H3C License 管理平台显示的标准版 CIC 基础包信息：

H3C CAS-CIC 云业务管理中心标准版软件 License 费用-管理 50 个 VM|H3C CAS, Cloud Intelligence Center Standard Edition License, 50VMs
H3C CAS-CIC 云业务管理中心标准版软件 License 费用- 管理 100 个 VM|H3C CAS, Cloud Intelligence Center Standard Edition License, 100VMs
H3C CAS-CIC 云业务管理中心标准版软件 License 费用- 管理 500 个 VM|H3C CAS, Cloud Intelligence Center Standard Edition License, 500VMs
H3C License 管理平台显示的标准版 CIC 管理包信息：

3 H3C CAS License 首次申请
H3C CAS License 分为临时 License 和正式 License。正式 License 和临时 License 不能混用。下面介绍临时和正式 License 的申请方法。
3.1 临时License申请
3.1.1 获取主机信息

H3C CAS License 需要和 CVM 主机的物理信息进行绑定，因此在申请前需要收集 CVM 主机的信息，收集完成后会生成 host.info 文件，需将该文件下载到本地电脑。
下面两个方法都可以完成主机信息的收集。（注意：如果 License 超期，CVM 平台将会无法登录， 此时只能通过下面的方法 1 获取主机信息和注册 License。)
1. 登录页面获取主机信息
在浏览器中输入 CAS 系统的 URL 地址（http://ipaddress:port/cas），在登录页面中点击“产品注册”

在弹出的“产品注册”对话框中的“请输入超级管理（admin）的登录密码”栏输入登录密码，默认密码为 admin。
在“选择您要执行的操作”栏，选择“申请新的 License 或升级现有的 License”。点击“下一步”按钮。

输入“最终用户信息”和“申请人信息”。点击“下一步”按钮。

点击“下载”按钮，将主机信息文件“host.info”下载到本地电脑。

2. License 管理页面获取主机信息
登录 CAS 系统，选择“系统管理->License 管理”的“正式申请 License” 页面。完成基本信息的填写，并下载“host.info”文件到本地电脑。

3.1.2 申请临时授权码

在浏览器中输入“H3C License 管理平台”的 URL 地址（）。输入 H3C 员工的域账号信息。

在“H3C License 管理平台”页面，点击“License 授权管理->临时授权码管理->临时授权码申请”。点击“申请”按钮。

根据实际情况，选择“业务类型”栏；“产品分类”栏选择“云计算_H3C CAS 云计算管理平台”。然后点击“查询”按钮。

根据现场实际情况选择 License。临时 License 最大支持 90 天。
License CVM 组件申请如下截图所示：

License CIC 组件申请如下截图所示：

然后填写“原因说明”，并点击“提交申请”。

临时授权码申请电子流审批通过后，下载临时授权码文件到本地电脑。

3.1.3 激活临时 License

登录“H3C License 管理平台”后，选择“License 激活管理->License 首次激活申请”。

在“产品分类”栏选择“云计算_H3C CAS 云计算管理平台”。
在 “授权信息”中可以通过两种方式输入授权：“按 Excel 文件批量上传授权码”和“直接输入授权码”。
在“设备信息”中的“请选择双机备份类型”栏根据现场实际情况选择，如果 CVM 为单机，则选择“无”；如果 CVM 为双机，则选择“双机热备”。以 CVM 单机为例，选择“无”。
在“设备信息文件”栏上传“host.info”文件。

在“用户信息”中输入必填的用户信息，点击“获取激活码（文件）”按钮。

激活成功后，“License 首次激活申请”完成后，下载临时 License 文件到本地电脑。

3.1.4 注册临时 License

1. 登录页面注册
在下图的“选择您要执行的操作”栏选择“使用 License 文件对产品进行注册”。

在“请选择 License 文件”栏通过“浏览”按钮选择 License 激活文件。然后点击“上传”按钮进行注册。

2. License 管理页面注册
在“系统管理->License 管理”的“注册 License”页面，通过“浏览”按钮选择 License 激活文件， 然后点击“上传”按钮进行注册。

3. License 注册完成后显示
License 注册完成后，在“系统管理->License 管理”的“License 详细管理”页面显示 License 信息。
在“License 详细信息”中包含了四个部分：CVM 组件、CIC 组件、版本和 License 有效期。

3.2 正式License申请
3.2.1 获取主机信息

获取主机信息操作方法同 3.1.1 小节。

3.2.2 获取授权码信息

正式的工程项目中，发货设备的附件中已经包含了授权码信息。如下图所示为某局点的授权书文件。

3.2.3 激活 License

在浏览器中输入 H3C 公司网站 URL（），选择“服务支持”->“授权业务”。

选择“License 首次激活申请”，显示“License 首次激活”页面。在“产品分类”栏中选择“云计算_H3C CAS 云计算管理平台”。

“授权信息”中选择方式二添加 CVM 和 CIC 的授权码信息（不要添加 CAS 软件授权码）。
在“设备信息”中的“请选择双机备份类型”栏根据现场实际情况选择，如果 CVM 为单机，则选择“无”；如果 CVM 为双机，则选择“双机热备”。以 CVM 单机为例，选择“无”。
“设备信息”栏上传“host.info”文件。

在“用户信息”中输入必填信息后点击“获取激活码（文件）”，将激活文件下载本地电脑。

3.2.4 注册 License

注册 License 方法同 3.1.4 小节。

4 H3C CAS License 扩容申请
4.1 临时License扩容申请
临时 License 扩容申请和临时 License 首次申请操作方法基本相同。在“设备信息”中要上传“历史激活文件”。

临时 License 扩容后生成的激活文件不会叠加原 License 信息。比如原 License 中包含了 4 个物理CPU 和 30 个虚拟机，扩容时输入的授权码包含 8 个物理 CPU 的 CVM 管理包和 50 个虚拟机的 CIC 管理包，那么扩容后生成的激活文件包含 8 个物理 CPU 和 50 个虚拟机。

4.2 正式License扩容申请
正式 License 扩容申请和正式 License 首次申请操作方法基本相同。在“设备信息”中要上传“历史激活文件”，同 4.1 小节。

扩容后生成的激活文件会叠加原 License 信息。比如原 License 中包含了 4 个物理 CPU 和 30 个虚拟机，扩容时输入的授权码包含 8 个物理 CPU 的 CVM 管理包和 50 个虚拟机的 CIC 管理包，那么扩容后生成的激活文件包含 12 个物理 CPU 和 80 个虚拟机。

5 CVM 双机热备申请 License
CVM 双机热备时需要申请支持 CVM 双机热备的 License 文件。

5.1 临时License申请
5.1.1 获取主机文件

CVM 双机热备时需要分别收集两台主机的主机信息，并下载 host.info 文件。
假设当前主机一为 Master，主机二为 Slave。先收集主机一的主机信息，然后收集主机二的主机信息。收集主机二的主机信息前，需要进行主备切换。
1. 主机一信息收集
通过虚拟 IP 登陆 CVM 的 WEB 收集主机信息，操作方法同 3.1.1 小节。此时收集的主机一状态为 Master，主机二的状态信息为 Slave。

2. CVM 双机主备切换
收集完 Master 状态的主机信息后，需要收集 Slave 状态的主机信息。通过 CVM 主备切换，使虚拟
IP 运行在另外一台主机。
假设当前主机一为 Master，主机二为 Slave，命令操作方法：
# cvm_resource_start.sh node02

3. 主机二信息收集
通过虚拟 IP 登陆 CVM 的 WEB 收集主机信息，操作方法同 3.1.1 小节。此时收集的主机一状态为 Slave，主机二的状态信息为 Master。

5.1.2 申请临时授权码

申请方法同 3.1.2 小节。

5.1.3 激活临时 License

CVM 双机热备组网，在进行临时 License 激活时，在“设备信息”的“请选择双机备份类型”栏“双机热备”，在“服务/产品合同号”栏勾选“申请临时双机热备激活码”。
在“主设备”和“备份设备”的“设备信息文件”栏分别上传两台主机的“host.info”文件。完成必填信息后，激活临时 License 文件，并下载到本地电脑。

5.1.4 注册临时 License

假设当前主机一为 Master，主机二为 Slave。先对主机一注册临时 License，然后对主机二注册临时 License。主机二注册临时 License 前，需要进行主备切换。
1. 主机一注册临时 License
注册临时 License 文件方法同 3.1.4 小节。
2. CVM 双机主板切换
完成 Master 状态的主机 License 注册后，需要对 Slave 状态的主机注册 License。通过 CVM 主备切换，使虚拟 IP 运行在另外一台主机。
假设当前主机一为 Master，主机二为 Slave，命令操作方法：
# cvm_resource_start.sh node02

3. 主机二注册临时 License
注册临时 License 文件方法同 3.1.4 小节。

5.2 正式License申请
正式 License 申请与临时 License 申请的方法基本相同，请参考 5.1 小节。在“服务产品合同号”栏中输入合同号信息。

6 H3C CAS License 变更
H3C CAS License 加载在 CVM 主机。完成 License 加载后，发生 CVM 主机故障等情况时，需要更换 CVM 主机。这时需要在新的 CVM 主机上加载 License。
6.1 填写License变更承诺书
在申请 License 前需要客户填写《H3C CAS 云计算管理平台 License 例外申请及承诺书》，并由客户签字盖章。
将该文件扫描成电子件，后续申请时使用该电子件。
《H3C CAS 云计算管理平台 License 例外申请及承诺书.doc》获取方法： 公司 DMP 网站，URL 为“”，
存放路径为“技术支持中心-> 01-IP 网络产品 -> 60-2013 产品 -> 02-工程、开局资料”

6.2 获取主机信息
获取方法同 3.1.1 小节。

6.3 变更申请
登录到“H3C License 管理平台”中点击“设备更换授权变更管理->设备更换授权变更申请”。在“产品分类”中选择“云计算_H3C CAS 云计算管理平台”。

6.3.1 关联原服务器激活文件或授权码

在“原服务器关联授权信息类型”中选择“原服务器管理的激活码（文件）”或者“原服务器管理的授权码”。
然后在“原服务器关联的激活文件”中点击“浏览”按钮选择原服务器的激活文件。点击提交按钮。

6.3.2 上传新设备信息文件

完成上一步操作后，会显示原服务器的 License 信息，然后在“新服务器信息”栏点击“浏览”按钮选择新服务器的 host.info 文件。

6.3.3 上传 License 例会申请及承诺书

在“License 例会申请及承诺书”栏上传客户签字盖章的电子件。

6.3.4 提交申请

填写完其他必填项后，点击“提交”按钮。
审批完成后，Notes 发生通知邮件，并附带新的 License 文件。

6.4 注册License
注册 License 方法同 3.1.4 小节。
