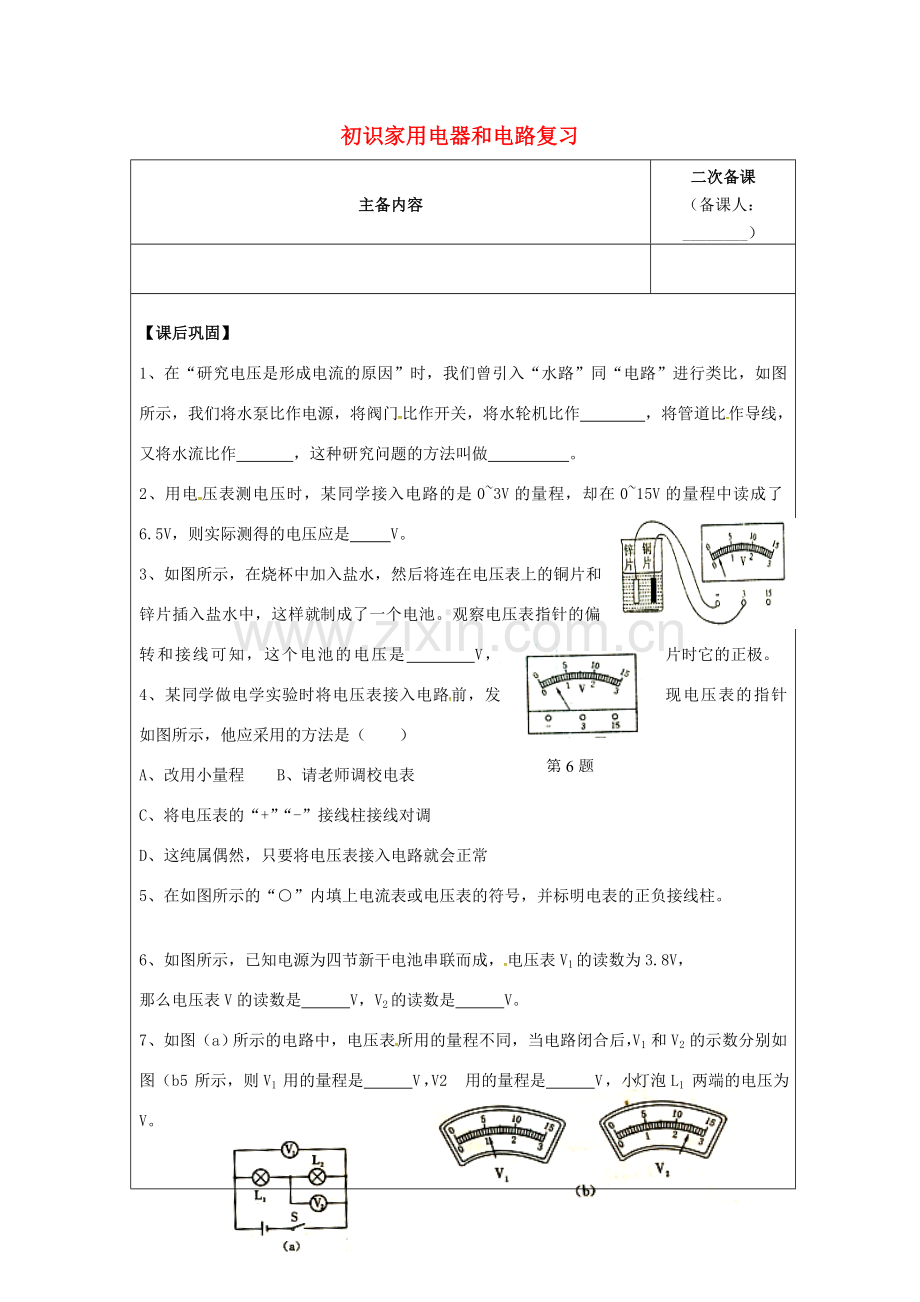

初识家用电器和电路复习
主备内容
二次备课
（备课人：________）

【课后巩固】
1、在“研究电压是形成电流的原因”时，我们曾引入“水路”同“电路”进行类比，如图所示，我们将水泵比作电源，将阀门比作开关，将水轮机比作 ，将管道比作导线，又将水流比作 ，这种研究问题的方法叫做 。
2、用电压表测电压时，某同学接入电路的是0~3V的量程，却在0~15V的量程中读成了6.5V，则实际测得的电压应是 V。
第6题
3、如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表指针的偏转和接线可知，这个电池的电压是 V， 片时它的正极。
4、某同学做电学实验时将电压表接入电路前，发现电压表的指针如图所示，他应采用的方法是（ ）
A、改用小量程 B、请老师调校电表
C、将电压表的“+”“-”接线柱接线对调
D、这纯属偶然，只要将电压表接入电路就会正常
5、在如图所示的“○”内填上电流表或电压表的符号，并标明电表的正负接线柱。

6、如图所示，已知电源为四节新干电池串联而成，电压表V1的读数为3.8V，
那么电压表V的读数是 V，V2的读数是 V。
7、如图（a）所示的电路中，电压表所用的量程不同，当电路闭合后，V1和V2的示数分别如图（b5所示，则V1用的量程是 V，V2用的量程是 V，小灯泡L1两端的电压为 V。

8、小明同学用电压表测出同一电路中两小灯泡两端的电压相等，因此他得出结论是：这两只灯泡是并联的，小明的推理正确吗？答： 。为了进一步弄清两灯的连接情况，请你帮他想想办法，你的办法是 。
9、在如图所示的电路中，闭合开关S后，电压表V1、V2的示数分别为2.6V和4.5V，则电源电压为 V，灯L2两端的电压为 V。

第6题
第9题 第10题 第11题 第12题
10、如图，当开关S1、S2都闭合时电压表的示数为4V，则灯L1两端的电压是 V，电源电压为
V。
11、图中电压表测量的是（ ）
A、L1两端的电压 B、L1两端的电压 C、电源电压 D、L1和电源电压
12、如图所示为电压表测并联电路电压的三种接法，若电源电压均相同，则（ ）
A、（a）、（b）测量结果之和等于（c）的测量结果 B、三种接法的测量结果都不同
C、三种接法的测量结果都相同 D、只有（a）、（b）两种接法的测量结果是相同的

13、在“探究串联电路电压的规律”实验中：
⑴要用电压表测量灯L2两端的电压，连接电路如图（a）所示。图中只有一根导线连接错了，请你在连错的导线上打上“×”号，并用笔划线表示导线将电路正确连接。
⑵改正电路后，闭合开关，电压表的示数如图所示，若电源电压为3V，则灯L1两端的电压为
V。

14、灯L1与L2串联，先用电压表测灯L1两端的电压，如上右图所示，再测L2两端电压时，只将电压表接A的一端改接C，这种接法 （正确/不正确），理由是 。
15、如下左图所示，电源电压保持不变，当开关S1闭合、S2断开时，电压表的示数是3V，当开关S1断开、S2闭合时，电压表的示数是4.5V，则灯L1、L2两端的电压分别是（ ）
A、3V和5.5V B、3V和1.5V C、1.5V和4.5V D、1.5V和3V

16、如上右图所示的电路，灯L1、L2均发光，U1、U2、U3分别表示某时刻电压表V1、V2、V3的示数，其关系正确的是（ ）
A、U1+U2=U3 B、U1=U2+U3 C、U1=U2=U3 D、U2=U1+U3
17、在测量串联电路中L1两端的电压的电路图中，标出电压表的正负接线柱，并根据电路图连接实物图。

18、有一只电压为6V的蓄电池，其正负极已模糊不清，请你写出用电压表判断正负极的方法。
