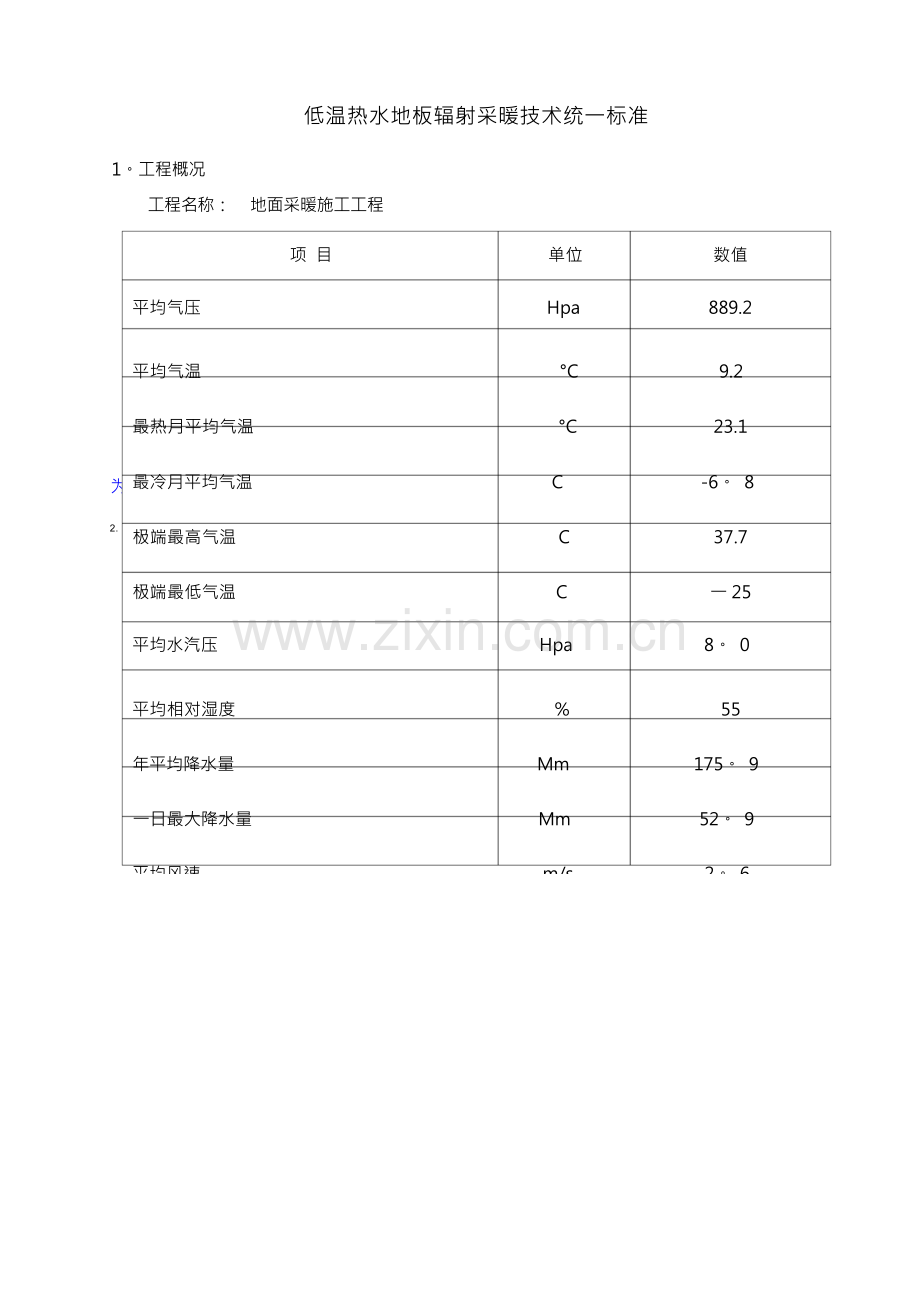

低温热水地板辐射采暖技术统一标准

1。工程概况
工程名称： 地面采暖施工工程

工程地点：
建设单位：

项目概况：

采暖系统：本工程热源由区域换热站房提供，热媒供、回水温度为 55/45° C，采暖方式 为低温热水地板辐射采暖，采暖系统为集中供暖分户计量控制系统。
2. 环境条件
项 目 单位 数值

平均气压 Hpa 889.2

平均气温 °C 9.2

最热月平均气温 °C 23.1

最冷月平均气温 C -6。 8

极端最高气温 C 37.7

极端最低气温 C 一 25

平均水汽压 Hpa 8。 0

平均相对湿度 % 55

年平均降水量 Mm 175。 9

一日最大降水量 Mm 52。 9

平均风速 m/s 2。 6

10 分钟平均最大风速 m/s 26

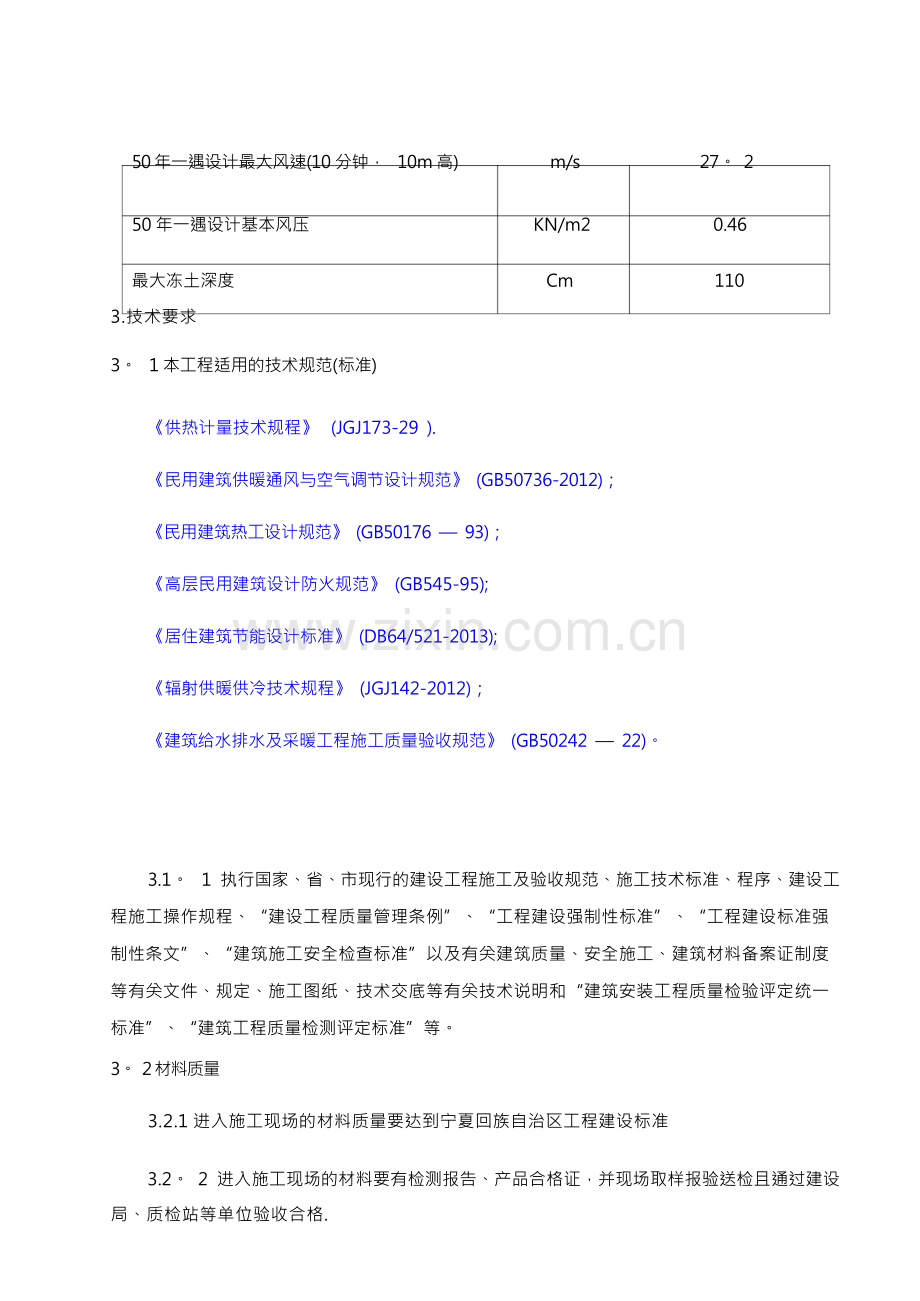

50 年一遇设计最大风速(10 分钟， 10m 高) m/s 27。 2

50 年一遇设计基本风压 KN/m2 0.46

最大冻土深度 Cm 110
3.技术要求

3。 1 本工程适用的技术规范(标准)

《供热计量技术规程》 (JGJ173-29 ).

《民用建筑供暖通风与空气调节设计规范》 (GB50736-2012)；

《民用建筑热工设计规范》 (GB50176 — 93)；

《高层民用建筑设计防火规范》 (GB545-95);

《居住建筑节能设计标准》 (DB64/521-2013);

《辐射供暖供冷技术规程》 (JGJ142-2012)；

《建筑给水排水及采暖工程施工质量验收规范》 (GB50242 — 22)。

3.1。 1 执行国家、省、市现行的建设工程施工及验收规范、施工技术标准、程序、建设工 程施工操作规程、“建设工程质量管理条例”、“工程建设强制性标准”、“工程建设标准强 制性条文”、“建筑施工安全检查标准”以及有关建筑质量、安全施工、建筑材料备案证制度 等有关文件、规定、施工图纸、技术交底等有关技术说明和“建筑安装工程质量检验评定统一 标准”、“建筑工程质量检测评定标准”等。
3。 2 材料质量

3.2.1 进入施工现场的材料质量要达到宁夏回族自治区工程建设标准

3.2。 2 进入施工现场的材料要有检测报告、产品合格证，并现场取样报验送检且通过建设 局、质检站等单位验收合格.
3。 2。 3 地暖盘管管材:室内埋地敷设的采暖管道采用De20*2.0mm (外径*壁厚)交联聚乙烯 管(PE—RT),管道的性能应符合＜〈地面辐射供暖技术规程”(JGJ142-24)附录 B 表 B. 1。 2- 1 中 使用条件为 4 级的规定，管道工作压力不应小于 1。 25MPa，具体以施工图纸为准；管道的使用

寿命在正常使用条件下在 50 年以上； PE—RT 管不采用带阻氧层的管材。
3.2。 4 分集水器：每户设有分集水器， 分集水器须带防护壳，管壁 2。 8mm 厚，其供回水间 距 250mm，安装尺寸详见分集水器安装详图。在分集水器上均设有自动排气阀，分集水器(含连 接件等)的材料为 Hpb59 — 1 铜，所带阀门为全铜制.分水器，集水器(含连接件等)的材料的 表观，内外表面应光洁，不得有裂纹，砂眼，冷隔，夹渣，凹凸不平等缺陷。表面电镀的连接 件，色泽应均匀，镀层牢固，不得有脱镀的缺陷.另外，表面须做防腐处理，保护等级符合 GB/T 10125 《人造气氛腐蚀试验 盐雾试验》的要求，铜制金属连接件与管材之间的连接结构形式宜为 卡套式或卡压式夹紧结构。
3。 2。 5 埋地部分盘管均为连续弯管，中间严禁设有可分拆接头，并严禁交叉 ;所有层户内 各房间埋地盘管管径均为 De20*2。 0 (外径*壁厚) 。埋地管道均采用自然弯曲，弯曲半径不小于 8D (管外径)。加热管分环路敷设，各环路长度尽可能相等且不大于 80 米，间距不大于 3mm.
3。 2.6 管道井、地下室内管道均采用钢管： DN《5 0 采用焊接钢管，管径〈32 采用螺纹连 接；管径》 32 采用焊接。对镀锌表面缺损处刷红丹防锈漆二遍； DN〉 50 采用无缝钢管，连接方 式采用卡箍连接；采暖主立管至户内分集水器的管道为 PPR 管，管径具体按照施工图纸，热熔连 接，采用 S5 系列，管道压力不低于 1.25MPa。

3.2.7 管道阀门：当 DN<50 时，采用 J11W— 16T 型截止阀(全铜阀)；当 DN>=50mm 时，采 用 J41H-25C 型截止阀(铸钢阀)。供、回水干管最高点设置 E121 型自动排气阀(DN20)。系 统最低点设置泄水阀.本工程采暖系统所选用的阀门、仪表、散热器及其配件和未说明压力等级 的管道承压根据《绿地集团西北事业部机电管材及阀门标准》执行。
3。 2.8 本工程采暖系统所选用的阀门，仪表，散热器及其配件和未说明压力等级的管道承压 根据《绿地集团西北事业部机电管材及阀门标准》执行.
3。 3 地面构造

3.3.1 地暖地面做法要求 :
辐射供暖地板构成图表(发泡水泥)
名称 说明

装修面层

防水层(对潮湿房间设置：卫生间)

填充找平层
业主自理

1.5 厚聚氨酯涂料防水层

豆石混凝土厚 50mm，混凝土收光拉毛找平(水泥
32.5 级，水洗沙， 5mm 12mm 豆石，抗裂纤维搅拌 而成强度为 M15;填充层养护期满后，表面裂纹宽 度不得超过规范要求。)

采暖管

保温层

防潮层(仅一层地面设置)

结构层
PE—RT 加热盘管De20 * 2.0mm (外径*壁厚)

发泡水泥厚 35mm (一层 40mm)，密度 350kg/m

1.5 厚聚氨酯涂料防潮层

结构面层
(注：详见附图一)

3。 4 施工质量

3。 4。 1 严格按照施工图纸、施工规范及技术要求进行施工，确保工程质量,接受建设方及 监理方的检查、监督及管理，完成验收前的各项准备工作(含各项检测、报验)。
3。 4.2 设置界格缝，按图纸要求设置。

3.4.3 地面做法在采暖管道下面敷设发泡水泥保温层，填充层应保证塑料管顶上的混凝土 厚度不小于 30mm，卫生间填充层以上做防水层，卫生间过门处应设置止水墙 ,在止水墙内侧配 合土建专业做防水，具体做法见图集 03K404/P5~P7。
3. 4. 4 绝热层敷设平整，加热管固定点的间距，直管段不大于 7mm，弯曲管段不大于 350mm,加热管始末端出地面至连接配件的管段，设置在硬质套管内；在加热管始端的适当距离 内或其它管道密度较大外，当管间距＜1mm 时，应设置柔性套管等保温措施.
3。 4.5 加热管与热媒集配装置牢固连接后，或在填充层养护期后，应对加热管每一通路逐 一进行冲洗，至出水洁净为止.
3.4.6 在试压合格后，采用豆石混凝土填充材料强度等级为 M15，豆石粒径为 5mm 12mm.豆 石混凝土填充层的养护周期不应少于 21d。养护期间及期满后，应对地面采取保护措施 ,不得在 地面加以重载、高温烘烤、直接放置高温物理和高温设备。

3。 4.7 辐射供暖地板面积超过30m 或长边超过 6m 时，填充层应设置间距＜6m，宽度不小于
2
8mm 的伸缩缝，缝中填充高发泡聚乙烯泡沫塑料.伸缩缝做法见图集 03K404/18 — 19。

3.4.8 加热管穿越伸缩缝处设长度＞2mm 的柔性套管(如 PVC 波纹管)。

3.4。 9 在捣制混凝土填充层之前和填充层养护期满之后，应分别进行系统水压试验。试验 压力为 0.6MPa。施工豆石混凝土填充层时，加热盘管内的水压不应低于 0。 6MPa;
填充层养护过程中，系统水压不应低于 0.6MPa.在试验压力下，稳压 1H 内压力降不大于 0。 05MPa 为合格.
3。 4.10 初始加热时，热水升温应平缓，供水温度应控制在比当时环境温度高 10° C 左右， 且不应高于 32° C;并应连续运行 48h; 以后每隔 24h 水温升高 3° C,直至达到设计供水温度.在 此温度下应对每组分水器。集水器连接的加热管逐路进行调节，直至达到设计要求。

3.4。 11 系统安装完毕，在一层做 0。 70MPa 的水压试验,1小时内压力降不大于 0。 05MPa,然 后降压至 0.40MPa,稳压 2 小时，压力降不大于 0。 03MPa, 同时各连接处不渗、不漏为合格。
3.4.12 填充层养护期满后，表面裂纹宽度不得超过规范要求。

3.4。 13 凡以上未说明之处均应按国家标准＜ 〈建筑给水排水及采暖工程施工质量验收规范〉 〉 GB50242-22; 〈 ＜低温热水地板辐射供暖系统施工安装图集＞＞03K404;02 系列暖通标准设计图 集(DBJT28-45-22)宁 02 N1 N5 进行施工.
3.4。 14 施工所用管材管件，招投标需承包单位送样一份，合同签署后封样 .施工进场须提 供样品四份。
3.5 附图一

外也
藏屋-3
MMI-2

10 甄够蛀白塾
9-m 二 5 原弑周洲胡艇&魄置:
丘- 〔位石廨土皿石髀宜姻『伽M 埴充昆捌皿 SMftAaw
侦米6'M^( ^-MMSSS }rM1.5 厚弑
Z-发航费施扈版 35rr m (--MOmm )r SA350k g /
5-SW

上翘管，采职E-R1 Mt®e20

的襟顺构旋大榷

发撕觥房
