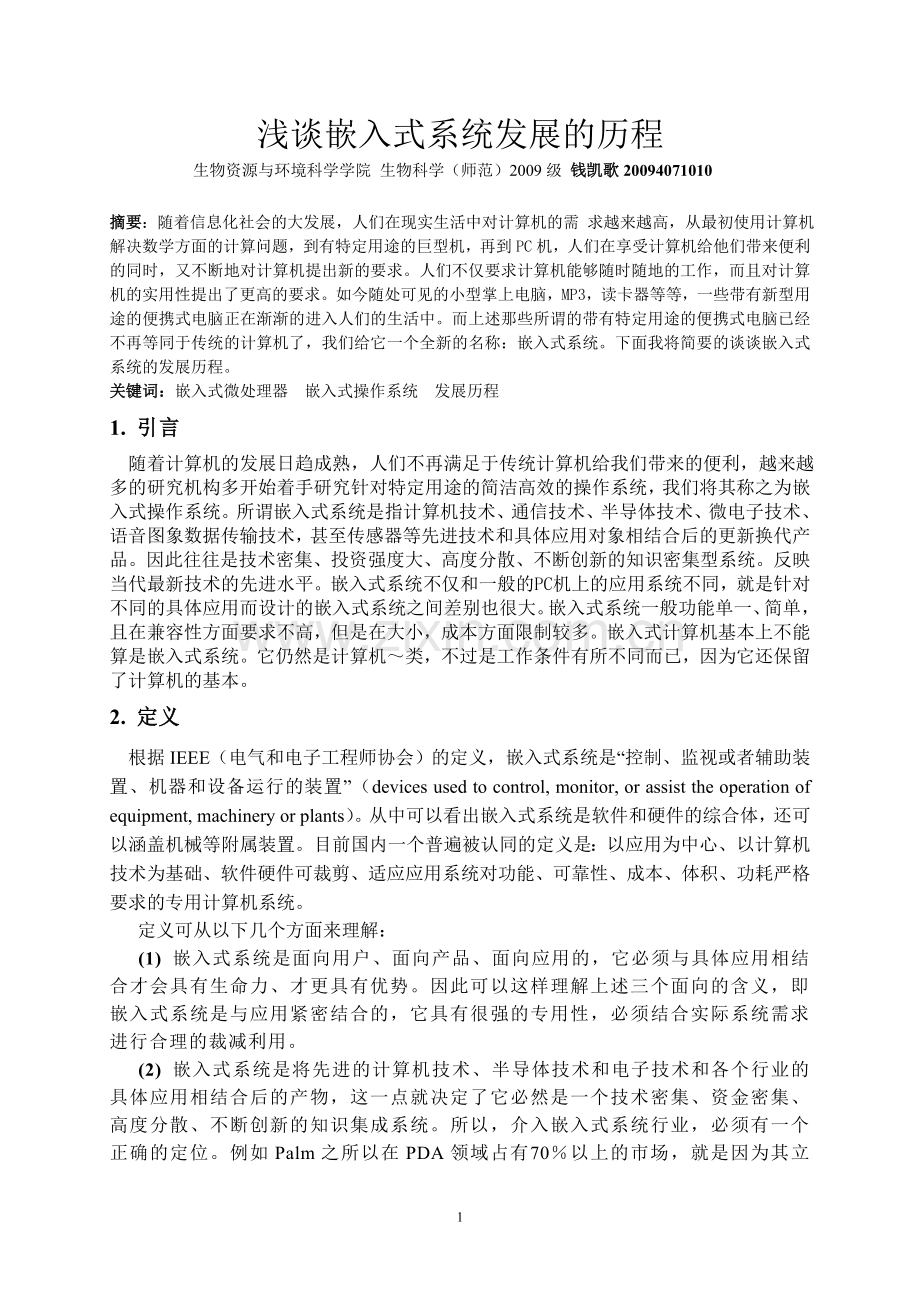

浅谈嵌入式系统发展的历程
生物资源与环境科学学院 生物科学（师范）2009级 钱凯歌20094071010

摘要：随着信息化社会的大发展，人们在现实生活中对计算机的需 求越来越高，从最初使用计算机解决数学方面的计算问题，到有特定用途的巨型机，再到PC机，人们在享受计算机给他们带来便利的同时，又不断地对计算机提出新的要求。人们不仅要求计算机能够随时随地的工作，而且对计算机的实用性提出了更高的要求。如今随处可见的小型掌上电脑，MP3，读卡器等等，一些带有新型用途的便携式电脑正在渐渐的进入人们的生活中。而上述那些所谓的带有特定用途的便携式电脑已经不再等同于传统的计算机了，我们给它一个全新的名称：嵌入式系统。下面我将简要的谈谈嵌入式系统的发展历程。
关键词：嵌入式微处理器　嵌入式操作系统　发展历程
1. 引言
随着计算机的发展日趋成熟，人们不再满足于传统计算机给我们带来的便利，越来越多的研究机构多开始着手研究针对特定用途的简洁高效的操作系统，我们将其称之为嵌入式操作系统。所谓嵌入式系统是指计算机技术、通信技术、半导体技术、微电子技术、语音图象数据传输技术，甚至传感器等先进技术和具体应用对象相结合后的更新换代产品。因此往往是技术密集、投资强度大、高度分散、不断创新的知识密集型系统。反映当代最新技术的先进水平。 嵌入式系统不仅和一般的PC机上的应用系统不同，就是针对不同的具体应用而设计的嵌入式系统之间差别也很大。嵌入式系统一般功能单一、简单，且在兼容性方面要求不高，但是在大小，成本方面限制较多。 嵌入式计算机基本上不能算是嵌入式系统。它仍然是计算机～ 类，不过是工作条件有所不同而已，因为它还保留了计算机的基本。
2. 定义
根据IEEE（电气和电子工程师协会）的定义，嵌入式系统是“控制、监视或者辅助装置、机器和设备运行的装置”（devices used to control, monitor, or assist the operation of equipment, machinery or plants）。从中可以看出嵌入式系统是软件和硬件的综合体，还可以涵盖机械等附属装置。目前国内一个普遍被认同的定义是：以应用为中心、以计算机技术为基础、软件硬件可裁剪、适应应用系统对功能、可靠性、成本、体积、功耗严格要求的专用计算机系统。
定义可从以下几个方面来理解：
(1) 嵌入式系统是面向用户、面向产品、面向应用的，它必须与具体应用相结合才会具有生命力、才更具有优势。因此可以这样理解上述三个面向的含义，即嵌入式系统是与应用紧密结合的，它具有很强的专用性，必须结合实际系统需求进行合理的裁减利用。
(2) 嵌入式系统是将先进的计算机技术、半导体技术和电子技术和各个行业的具体应用相结合后的产物，这一点就决定了它必然是一个技术密集、资金密集、高度分散、不断创新的知识集成系统。所以，介入嵌入式系统行业，必须有一个正确的定位。例如Palm之所以在PDA领域占有70％以上的市场，就是因为其立足于个人电子消费品，着重发展图形界面和多任务管理；而风河的Vxworks之所以在火星车上得以应用，则是因为其高实时性和高可靠性。

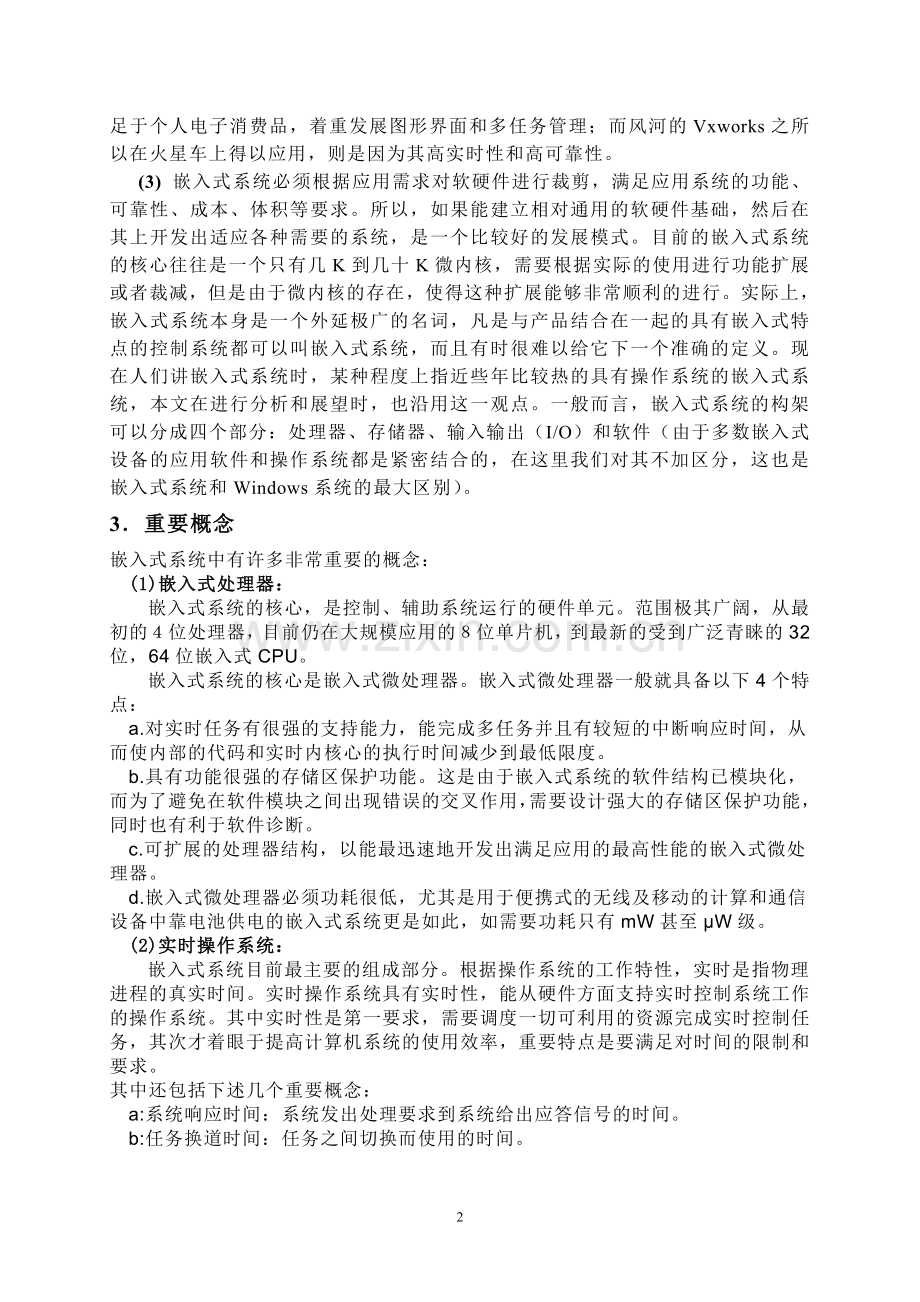

(3) 嵌入式系统必须根据应用需求对软硬件进行裁剪，满足应用系统的功能、可靠性、成本、体积等要求。所以，如果能建立相对通用的软硬件基础，然后在其上开发出适应各种需要的系统，是一个比较好的发展模式。目前的嵌入式系统的核心往往是一个只有几K到几十K微内核，需要根据实际的使用进行功能扩展或者裁减，但是由于微内核的存在，使得这种扩展能够非常顺利的进行。实际上，嵌入式系统本身是一个外延极广的名词，凡是与产品结合在一起的具有嵌入式特点的控制系统都可以叫嵌入式系统，而且有时很难以给它下一个准确的定义。现在人们讲嵌入式系统时，某种程度上指近些年比较热的具有操作系统的嵌入式系统，本文在进行分析和展望时，也沿用这一观点。一般而言，嵌入式系统的构架可以分成四个部分：处理器、存储器、输入输出（I/O）和软件（由于多数嵌入式设备的应用软件和操作系统都是紧密结合的，在这里我们对其不加区分，这也是嵌入式系统和Windows系统的最大区别）。
3．重要概念
嵌入式系统中有许多非常重要的概念：
　(1)嵌入式处理器：
嵌入式系统的核心，是控制、辅助系统运行的硬件单元。范围极其广阔，从最初的４位处理器，目前仍在大规模应用的８位单片机，到最新的受到广泛青睐的32位，64位嵌入式CPU。
嵌入式系统的核心是嵌入式微处理器。嵌入式微处理器一般就具备以下4个特点：
　a.对实时任务有很强的支持能力，能完成多任务并且有较短的中断响应时间，从而使内部的代码和实时内核心的执行时间减少到最低限度。
　b.具有功能很强的存储区保护功能。这是由于嵌入式系统的软件结构已模块化，而为了避免在软件模块之间出现错误的交叉作用，需要设计强大的存储区保护功能，同时也有利于软件诊断。
　c.可扩展的处理器结构，以能最迅速地开发出满足应用的最高性能的嵌入式微处理器。
　d.嵌入式微处理器必须功耗很低，尤其是用于便携式的无线及移动的计算和通信设备中靠电池供电的嵌入式系统更是如此，如需要功耗只有mW甚至μW级。
　(2)实时操作系统：
嵌入式系统目前最主要的组成部分。根据操作系统的工作特性，实时是指物理进程的真实时间。实时操作系统具有实时性，能从硬件方面支持实时控制系统工作的操作系统。其中实时性是第一要求，需要调度一切可利用的资源完成实时控制任务，其次才着眼于提高计算机系统的使用效率，重要特点是要满足对时间的限制和要求。
其中还包括下述几个重要概念：
a:系统响应时间：系统发出处理要求到系统给出应答信号的时间。
b:任务换道时间：任务之间切换而使用的时间。
c:中断延迟：计算机接收到中断信号到操作系统作出响应，并完成换道转入中断服务程序的时间。
实时系统中的任务有四种状态：运行，就绪，挂起，冬眠。
　运行：获得CPU控制权。
　就绪：进入任务等待队列，通过调度转为运行状态。
　挂起：任务发生阻塞，移出任务等待队列，等待系统实时事件的发生而唤醒，从而转为就绪或运行。
　冬眠：任务完成或错误等原因被清除的任务，也可以认为是系统中不存在的任务。
任何时刻系统中只能有一个任务在运行状态，各任务按级别通过时间片分别获得对CPU的访问权。
(3)分时操作系统：
　　对于分时操作系统，软件的执行在时间上的要求，并不严格，时间上的错误，一般不会造成灾难性的后果。目前分时系统的强项在于多任务的管理，而实时操作系统的重要特点是具有系统的可确定性，即系统能对运行情况的最好和最坏等的情况能做出精确的估计。
　(4)多任务操作系统：
　 系统支持多任务管理和任务间的同步和通信，传统的单片机系统和DOS系统等对多任务支持的功能很弱，而目前的Windows是典型的多任务操作系统。在嵌入式应用领域中，多任务是一个普遍的要求。
4．嵌入式系统的特点
嵌入式计算机系统同通用型计算机系统相比具有以下特点：
1．嵌入式系统通常是面向特定应用的
嵌入式CPU与通用型的最大不同就是嵌入式CPU大多工作在为特定用户群设计的系统中，它通常都具有低功耗、体积小、集成度高等特点，能够把通用CPL"中许多由板卡完成的任务集成在芯片内部，从而有利于嵌入式系统设计趋于小型化，移动能力大大增强，跟网络的耦合也越来越紧密。
2．嵌入式系统是将先进的计算机技术、半导体技术和电子技术与各个行业的具体应用相结合后的产物。这一点就决定了它必然是一个技术密集、资金密集、高度分散、不断创新的知识集成系统。
3．嵌入式系统的硬件和软件都必须高效率地设计，量体裁衣、去除冗余，力争在同样的硅片面积上实现更高的性能，这样才能在具体应用中对处理器的选择更具有竞争力。 ．
4．嵌入式系统和具体应用有机地结合在一起，它的升级换代也是和具体产品同步进行，因此嵌入式系统产品一旦进入市场，具有较长的生命周期。
5.嵌入式系统的发展历程
纵观嵌入式系统的发展历程，大致经历了以下四个阶段：
(1) 无操作系统阶段
嵌入式系统最初的应用是基于单片机的，大多以可编程控制器的形式出现，具有监测、伺服、设备指示等功能 通常应用于各类工业控制和飞机、导弹等武器装备中，一般没有操作系统的支持，只能通过汇编语言对系统进行直接控制，运行结束后再清除内存。这些装置虽然已经初步具备了嵌入式的应用特点，但仅仅只是使用8位的CPU芯片来执行一些单线程的程序，因此严格地说还谈不上 系统 的概念。这一阶段嵌入式系统的主要特点是：系统结构和功能相对单一，处理效率较低，存储容量较小，几乎没有用户接口。由于这种嵌入式系统使用简便、价格低廉，因而曾经在工业控制领域中得到了非常广泛的应用，但却无法满足现今对执行效率、存储容量都有较高要求的信息家电等场合的需要。
(2) 简单操作系统阶段
20世纪80年代，随着微电子工艺水平的提高，Ic制造商开始把嵌入式应用中所需要的微处理器、I／O接口、串行接口以及RAM、ROM等部件统统集成到一片VLSI中，制造出面向I／0设计的微控制器，并一举成为嵌入式系统领域中异军突起的新秀。与此同时，嵌入式系统的程序员也开始基于一些简单的操作系统 开发嵌入式应用软件，大大缩短了开发周期、提高了开发效率。
(3) 实时操作系统阶段
20世纪9O年代，在分布控制、柔性制造、数字化通信和信息家电等巨大需求的牵引下，嵌入式系统进一步飞速发展，而面向实时信号处理算法的DSP产品则向着高速度、高精度、低功耗的方向发展。随着硬件实时性要求的提高，嵌入式系统的软件规模也不断扩大，逐渐形成了实时多任务操作系统(RTOS)，并开始成为嵌入式系统的主流。
这一阶段嵌入式系统的主要特点是：操作系统的实时性得到了很大改善，已经能够运行在各种不同类型的微处理器上，具有高度的模块化和扩展性。此时的嵌入式操作系统已经具备了文件和目录管理、设备管理、多任务、网络、图形用户界面(GUI)等功能，并提供了大量的应用程序接口(API)，从而使得应用软件的开发变得更加简单。
(4) 面向Internet阶段
21世纪无疑将是～个网络的时代，将嵌入式系统应用到各种网络环境中去的呼声自然也越来越高。目前大多数嵌入式系统还孤立于Internet之外，随着Internet的进一步发展，以及Internet技术与信息家电、工业控制技术等的结合日益紧密，嵌入式设备与Internet的结合才是嵌入式技术的真正未来。信息时代和数字时代的到来，为嵌入式系统的发展带来了巨大的机遇，同时也对嵌入式系统厂商提出了新的挑战。目前，嵌入式技术与Internet技术的结合正在推动着嵌入式技术的飞速发展，嵌入式系统的研究和应用产生了如下新的显著变化：
新的微处理器层出不穷，嵌入式操作系统自身结构的设计更加便于移植，能够在短时间内支持更多的微处理器。嵌入式系统的开发成了一项系统工程，开发厂商不仅要提供嵌入式软硬件系统本身，同时还要提供强大的硬件开发工具和软件支持包。 各类嵌入式Linux操作系统迅速发展，由于具有源代码开放、系统内核小、执行效率高、网络结构完整等特点，很适合信息家电等嵌入式系统的需要，目前已经形成了能与Windows CE、Palm OS等嵌入式操作系统进行有力竞争的局面。 网络化、信息化的要求随着Internet技术的成熟和带宽的提高而日益突出，以往功能单一的设备如电话、手机、冰箱、微波炉等功能不再单一，结构变得更加复杂，网络互联成为必然趋势。精简系统内核，优化关键算法，降低功耗和软硬件成本。提供更加友好的多媒体人机交互界面。
6.嵌入式系统的分类
嵌入式系统是将先进的计算机技术、半导体技术和电子技术和各个行业的具体应用相结合后的产物，这一点就决定了它必然是一个技术密集、资金密集、高度分散、不断创新的知识集成系统。目前根据其发展现状，嵌入式计算机可以分成下面几类：
(1)．单个微处理器
这类系统可以在小型设备中(如温度传感器、烟雾和气体探测器及断路
器)找到。这类设备是供应商根据设备的用途来设计的。这类设备受Y2K影
响的可能性不大。
(2)．不带计时功能的微处理器装置
这类系统可在过程控制、信号放大器、位置传感器及阀门传动器等中
找到。这类设备也不太可能受到Y2K的影响。但是，如果它依赖于一个内部
操作时钟，那么这个时钟可能受Y2K问题的影响。
(3)．带计时功能的组件
这类系统可见于开关装置、控制器、电话交换机、电梯、数据采集
系统、医药监视系统、诊断及实时控制系统等。它们是一个大系统的局部
组件，由它们的传感器收集数据并传递给该系统。这种组体可同Pc机一起操
作，并可包括某种数据库(如事件数据库)。
(4)．在制造或过程控制中使用的计算机系统
对于这类系统，计算机与仪器、机械及设备相连来控制这些装置的工
作。这类系统包括自动仓储系统和自动发货系统。在这些系统中，计算机用
于总体控制和监视，而不是对单个设各直接控制。过程控制系统可与业务系统
连接(如根据销售额和库存量来决定定单或产品量)。
7．嵌入式系统的应用领域
　嵌入式系统技术具有非常广阔的应用前景，其应用领域可以包括：
　1．工业控制：
　　基于嵌入式芯片的工业自动化设备将获得长足的发展，目前已经有大量的8、16、32 位嵌入式微控制器在应用中，网络化是提高生产效率和产品质量、减少人力资源主要途径，如工业过程控制、数字机床、电力系统、电网安全、电网设备监测、石油化工系统。就传统的工业控制产品而言，低端型采用的往往是８位单片机。但是随着技术的发展，32位、64位的处理器逐渐成为工业控制设备的核心，在未来几年内必将获得长足的发展。
　2．交通管理：
　　在车辆导航、流量控制、信息监测与汽车服务方面，嵌入式系统技术已经获得了广泛的应用，内嵌GPS模块，GSM模块的移动定位终端已经在各种运输行业获得了成功的使用。目前GPS设备已经从尖端产品进入了普通百姓的家庭，只需要几千元，就可以随时随地找到你的位置。
　3．信息家电：
　　这将称为嵌入式系统最大的应用领域，冰箱、空调等的网络化、智能化将引领人们的生活步入一个崭新的空间。即使你不在家里，也可以通过电话线、网络进行远程控制。在这些设备中，嵌入式系统将大有用武之地。
　4．家庭智能管理系统：
　　水、电、煤气表的远程自动抄表，安全防火、防盗系统，其中嵌有的专用控制芯片将代替传统的人工检查，并实现更高，更准确和更安全的性能。目前在服务领域，如远程点菜器等已经体现了嵌入式系统的优势。
　5．POS网络及电子商务：
　　公共交通无接触智能卡(Contactless Smartcard, CSC)发行系统，公共电话卡发行系统，自动售货机，各种智能ATM终端将全面走入人们的生活，到时手持一卡就可以行遍天下。
　6．环境工程与自然：
　　水文资料实时监测，防洪体系及水土质量监测、堤坝安全，地震监测网，实时气象信息网，水源和空气污染监测。在很多环境恶劣，地况复杂的地区，嵌入式系统将实现无人监测。
　7．机器人：
嵌入式芯片的发展将使机器人在微型化，高智能方面优势更加明显，同时会大幅度降低机器人的价格，使其在工业领域和服务领域获得更广泛的应用。
8．嵌入式系统的发展趋势
信息时代，数字时代使得嵌入式产品获得了巨大的发展契机，为嵌入式市场展现了美好的前景，同时也对嵌入式生产厂商提出了新的挑战，从中我们可以看出未来嵌入式系统的几大发展趋势：
　1．嵌入式开发是一项系统工程，因此要求嵌入式系统厂商不仅要提供嵌入式软硬件系统本身，同时还需要提供强大的硬件开发工具和软件包支持。 目前很多厂商已经充分考虑到这一点，在主推系统的同时，将开发环境也作为重点推广。比如三星在推广Arm7，Arm9芯片的同时还提供开发板和版及支持包（BSP），而WindowCE在主推系统时也提供Embedded VC＋＋作为开发工具，还有Vxworks的Tonado开发环境，DeltaOS的Limda编译环境等等都是这一趋势的典型体现。当然，这也是市场竞争的结果。
　2．网络化、信息化的要求随着因特网技术的成熟、带宽的提高日益提高，使得以往单一功能的设备如电话、手机、冰箱、微波炉等功能不再单一，结构更加复杂。
　这就要求芯片设计厂商在芯片上集成更多的功能，为了满足应用功能的升级，设计师们一方面采用更强大的嵌入式处理器如32位、64位RISC芯片或信号处理器DSP增强处理能力，同时增加功能接口，如USB，扩展总线类型，如CAN BUS，加强对多媒体、图形等的处理，逐步实施片上系统（SOC）的概念。软件方面采用实时多任务编程技术和交叉开发工具技术来控制功能复杂性，简化应用程序设计、保障软件质量和缩短开发周期。如HP
　3．网络互联成为必然趋势。
　 未来的嵌入式设备为了适应网络发展的要求，必然要求硬件上提供各种网络通信接口。传统的单片机对于网络支持不足，而新一代的嵌入式处理器已经开始内嵌网络接口，除了支持TCP／IP协议，还有的支持IEEE1394、USB、CAN、Bluetooth或IrDA通信接口中的一种或者几种，同时也需要提供相应的通信组网协议软件和物理层驱动软件。软件方面系统系统内核支持网络模块，甚至可以在设备上嵌入Web浏览器，真正实现随时随地用各种设备上网。
　4．精简系统内核、算法，降低功耗和软硬件成本。
　 未来的嵌入式产品是软硬件紧密结合的设备，为了减低功耗和成本，需要设计者尽量精简系统内核，只保留和系统功能紧密相关的软硬件，利用最低的资源实现最适当的功能，这就要求设计者选用最佳的编程模型和不断改进算法，优化编译器性能。因此，既要软件人员有丰富的硬件知识，又需要发展先进嵌入式软件技术，如Java、Web和WAP等。
　5．提供友好的多媒体人机界面
　 嵌入式设备能与用户亲密接触，最重要的因素就是它能提供非常友好的用户界面。图像界面，灵活的控制方式，使得人们感觉嵌入式设备就象是一个熟悉的老朋友。这方面的要求使得嵌入式软件设计者要在图形界面，多媒体技术上痛下苦功。手写文字输入、语音拨号上网、收发电子邮件以及彩色图形、图像都会使使用者获得自由的感受。目前一些先进的PDA在显示屏幕上已实现汉字写入、短消息语音发布，但一般的嵌入式设备距离这个要求还有很长的路要走。
结束语：
目前，绝大部分嵌入式系统的硬件平台还掌握在外国公司的手中，国产的嵌入式操作系统在技术含量、兼容性、市场运作模式等方面也还有很多工作要做，我们应该在跟踪国外嵌入式操作系统的最新技术的同时，坚持自主产权，力争找到自己的突破点，探索出一条自己的发展道路。随着计算机技术、微电子技术和网络技术的不断发展，在不断解决现有问题的同时，也在向更深的方向发展。2l世纪初．以信息家电为代表的嵌入式系统，其应用广泛、领域特色突出，发展空间巨大。嵌入式系统将在我国将有美好的发展前景。

参考文献
[1]李善平，刘文蜂，王焕龙，等．Linux与嵌入式系统(第2版)．北京：清华大学出版社，2006．3．
[2]王梅，陈希平，张传，等．高级嵌入式计算机系统在自动化仪器仪表中的应用，自动化博览．2001，3．
[3]沈永林，(日)松崎敏道．嵌入式单片机技术．北京：清华大学出版社，2006．4．
[4]陈文智，等．嵌入式系统开发原理与实践．北京：清华大学出版社，2005
