电流及电路课堂作业.doc

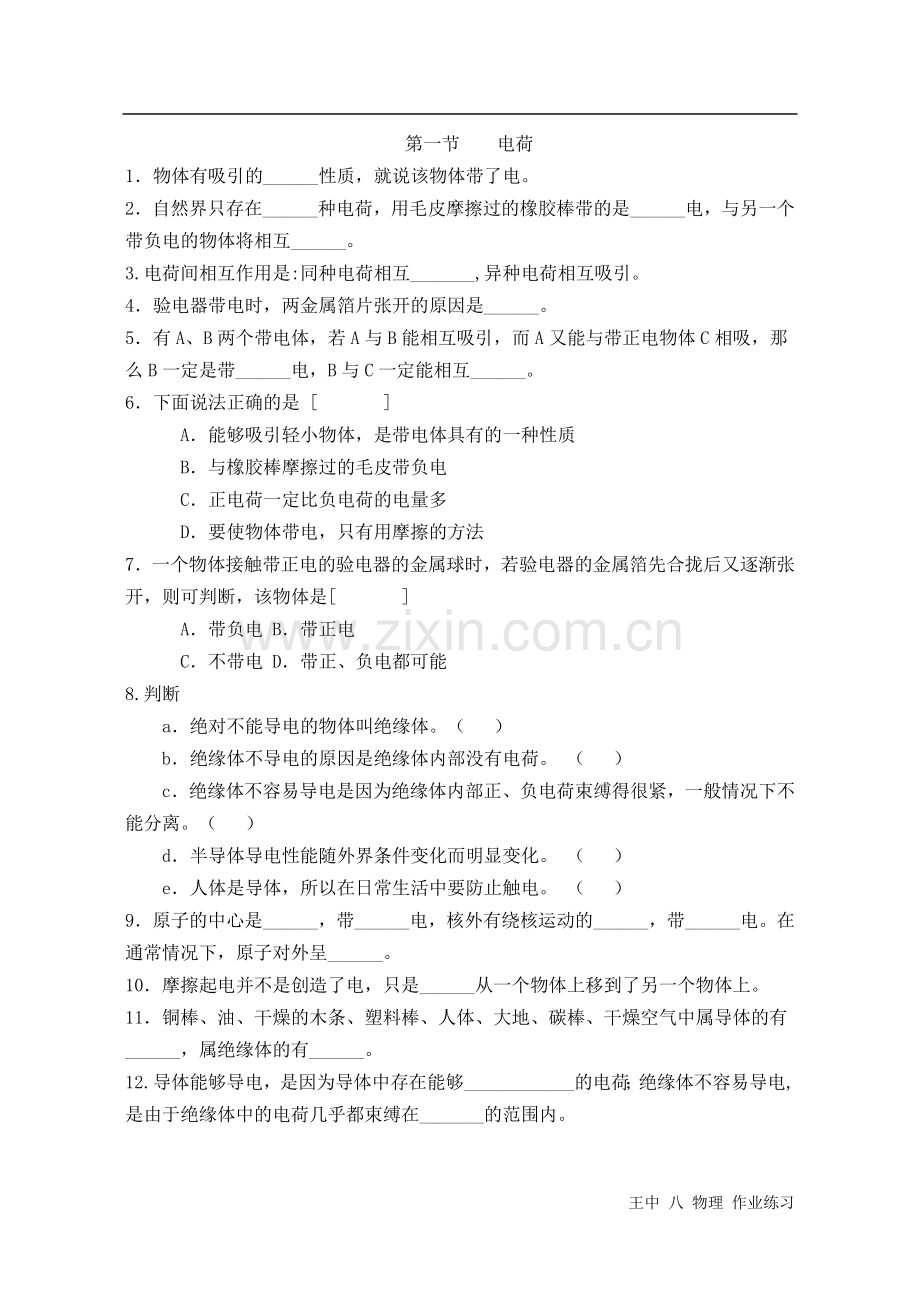

第一节 电荷
1．物体有吸引的______性质，就说该物体带了电。
2．自然界只存在______种电荷，用毛皮摩擦过的橡胶棒带的是______电，与另一个带负电的物体将相互______。
3.电荷间相互作用是:同种电荷相互_______,异种电荷相互吸引。
4．验电器带电时，两金属箔片张开的原因是______。
5．有A、B两个带电体，若A与B能相互吸引，而A又能与带正电物体C相吸，那么B一定是带______电，B与C一定能相互______。
6．下面说法正确的是 [    ]
　　　A．能够吸引轻小物体，是带电体具有的一种性质
　　　B．与橡胶棒摩擦过的毛皮带负电
　　　C．正电荷一定比负电荷的电量多
　　　D．要使物体带电，只有用摩擦的方法
7．一个物体接触带正电的验电器的金属球时，若验电器的金属箔先合拢后又逐渐张开，则可判断，该物体是[    ]
　　　A．带负电 B．带正电
　　　C．不带电 D．带正、负电都可能
8.判断
  a．绝对不能导电的物体叫绝缘体。（  ）
　　b．绝缘体不导电的原因是绝缘体内部没有电荷。 （  ）
　　c．绝缘体不容易导电是因为绝缘体内部正、负电荷束缚得很紧，一般情况下不能分离。（  ）
　　d．半导体导电性能随外界条件变化而明显变化。 （  ）
　　e．人体是导体，所以在日常生活中要防止触电。 （  ）
9．原子的中心是______，带______电，核外有绕核运动的______，带______电。在通常情况下，原子对外呈______。
10．摩擦起电并不是创造了电，只是______从一个物体上移到了另一个物体上。
11．铜棒、油、干燥的木条、塑料棒、人体、大地、碳棒、干燥空气中属导体的有______，属绝缘体的有______。
12.导体能够导电，是因为导体中存在能够____________的电荷；绝缘体不容易导电,是由于绝缘体中的电荷几乎都束缚在_______的范围内。

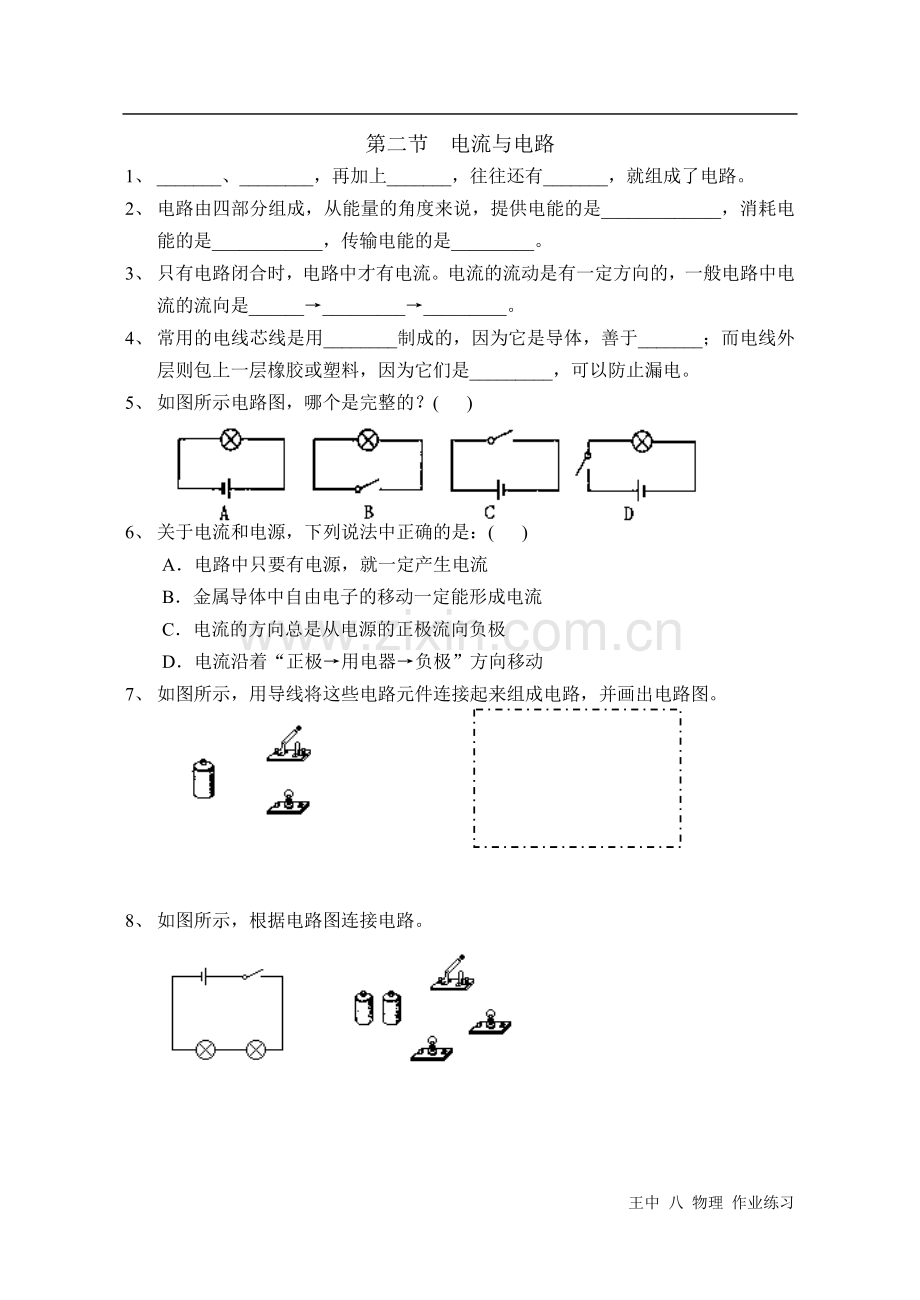

第二节 电流与电路
1、 _______、________，再加上_______，往往还有_______，就组成了电路。
2、 电路由四部分组成，从能量的角度来说，提供电能的是_____________，消耗电能的是____________，传输电能的是_________。
3、 只有电路闭合时，电路中才有电流。电流的流动是有一定方向的，一般电路中电流的流向是______→_________→_________。
4、 常用的电线芯线是用________制成的，因为它是导体，善于_______；而电线外层则包上一层橡胶或塑料，因为它们是_________，可以防止漏电。
5、 如图所示电路图，哪个是完整的？( )

6、 关于电流和电源，下列说法中正确的是：( )
A．电路中只要有电源，就一定产生电流
B．金属导体中自由电子的移动一定能形成电流
C．电流的方向总是从电源的正极流向负极
D．电流沿着“正极→用电器→负极”方向移动
7、 如图所示，用导线将这些电路元件连接起来组成电路，并画出电路图。

8、 如图所示，根据电路图连接电路。

第三节 串联和并联
1．把电路元件 连接起来的电路叫串联电路，在串联电路中通过一个元件的电流同时 ；把电路元件 连接起来的电路做并联电路，在并联电路中，干路中的电流在 分开分别过 的元件，即跟电源构成独立的电流通路．
2．下列说法中，错误的是 ( )
A街道上的路灯同时灭，它们的连接方式是串联
B在串联电路中一处断开，其他用电器一定不能工作
C电路中连有两盏灯，当开关闭合时，两灯都亮； 开关断开时，两灯都灭，这两灯可能是串联的
D．在并联电路中，一处断开，可能仍有用电器工 作
3．教室里的日光灯应该是 ( )
A．串联的 B．并联的
C．串、并联都有 D．以上几种连接都可以
4．如图的四个电路图中与右边实物图相对应的是( )

5．据图(a)的电路图，用笔画线代替导线，将图(b)中的实物连成电路．

6．如右图所示实物连接图，试画出它的电路图．

第四节 电流的强弱
1．0．4 A= mA= μA，25μA= mA= A
2．专门测量电流的仪表是 ，它在电路中的符号是 ．
3．使用电流表时，①电流表要 联在电路中； ②“+”、“一”接线柱的接法要正确，连接电流表时，必须使电流从“+”接线柱流 电流表，从“一”接线柱流 ；③被测电流不能超过 ；④绝对不允许不经过 而把电流表 ．
4．学校实验室用的电流表通常有 个接线柱，有 个量程，大量程是 A，小量程是 A，刻度盘上的每个小格在大量程表示 A，在小量程表示 A．
5．如图所示，图甲的示数是 ，图乙的示数是 ．
6．如图，开关闭合后，发现小灯泡不亮，用电流表检查时发现电流表只有接在a和b间时有示数且此时灯L2发光，则电路故障可能是 ( )
A．a、b间开路 B．a、b间短路
C．b、c间开路 D．b、c间短路

7．根据图的电路图，把图的元件连接成实物图(通过L1的电流约0．2 A)．

8．连接图实物电路．要求：L1与L2并联，A1和A2分别测干路和L1支路的电流．

第五节 探究串、并联电路中电流的规律
1．串联电路中电流的关系是 ．
2．并联电路中电流的关系是 。
3．小刚同学按图所示电路进行实验，得到下列的实验数据：
(1)由图可知，L1、L2连接方式是 ；
(2)由表（1）中的实验数据A1、A2的示数可得出的结论是 ．
4．图所示电路中，三个电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系是( )
A．I1=I2=I3 B．I1>I2－I3 表一
C．I1>I2>I3 D．I1>I3>I2

5．图所示是“用电流表测量电流”的实验电路图，把电流接在电路中的A、B 、C处，经检查电路连接无误后，合上开关S，测出A、B、C处的电流值分别为IA、IB、IC，并填入下表中，根据实验数据，可以得出的结论是 ．

6．如图电流表A1的示数是0．24 A，则电流表A2 的示数是 A，A3的示数是 A．
7．若通过L1与L2的电流大小相等，则 ( )
A．L1与L2一定是串联
B．L1与L2可能是串联，还可能是并联
C．L1与L2一定是并联
D．以上几种说法都不对
10．如图所示，能正确测出L1电流的是 ( )

王中 八 物理 作业练习
