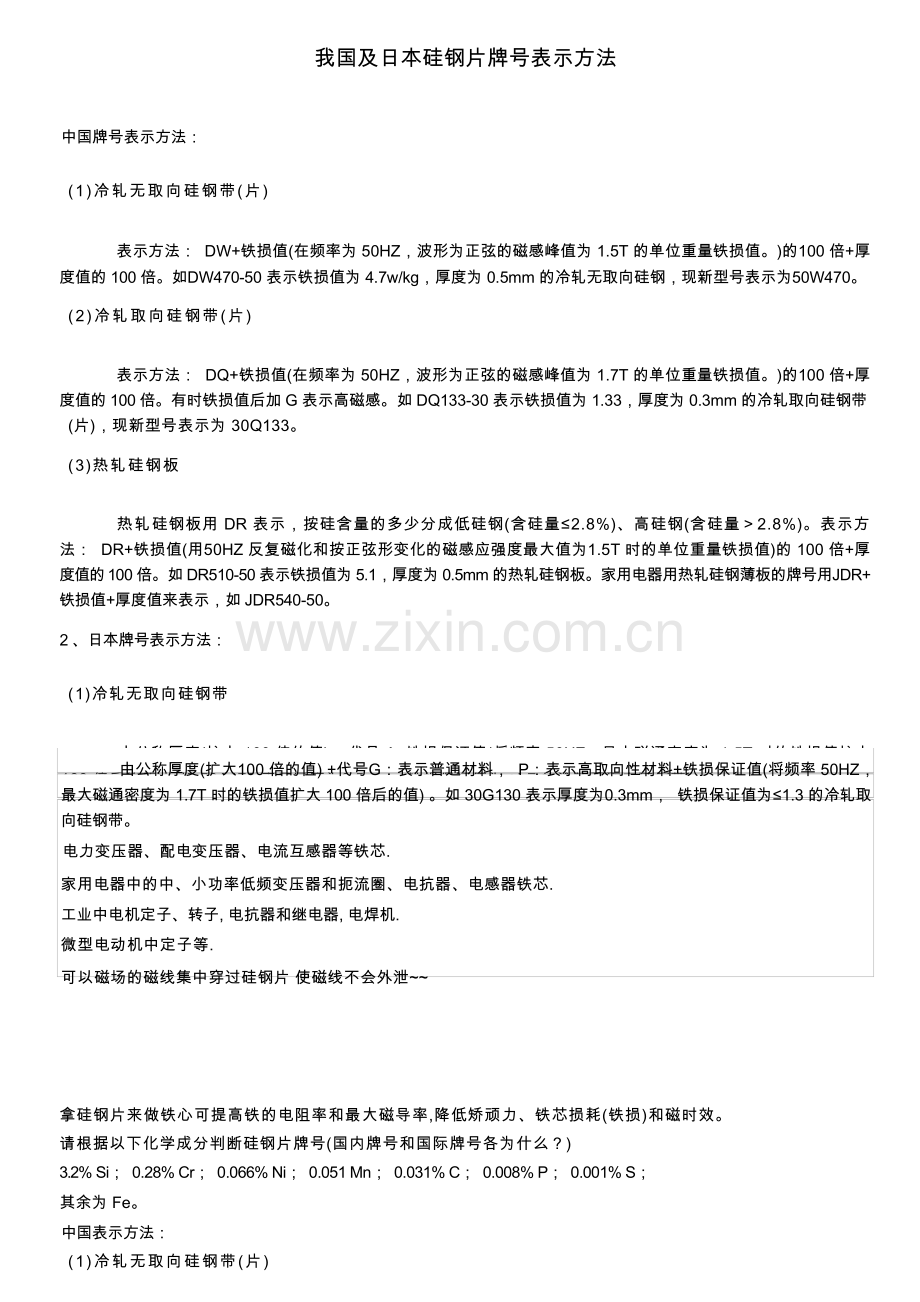

我国及日本硅钢片牌号表示方法中国牌号表示方法：(1)冷轧无取向硅钢带(片)表示方法： DW+铁损值(在频率为 50HZ，波形为正弦的磁感峰值为 1.5T 的单位重量铁损值。)的100 倍+厚 度值的 100 倍。如DW470-50 表示铁损值为 4.7w/kg，厚度为 0.5mm 的冷轧无取向硅钢，现新型号表示为50W470。(2)冷轧取向硅钢带(片)表示方法： DQ+铁损值(在频率为 50HZ，波形为正弦的磁感峰值为 1.7T 的单位重量铁损值。)的100 倍+厚 度值的 100 倍。有时铁损值后加 G 表示高磁感。如 DQ133-30 表示铁损值为 1.33，厚度为 0.3mm 的冷轧取向硅钢带 (片)，现新型号表示为 30Q133。(3)热轧硅钢板热轧硅钢板用 DR 表示，按硅含量的多少分成低硅钢(含硅量2.8%)、高硅钢(含硅量2.8%)。表示方 法： DR+铁损值(用50HZ 反复磁化和按正弦形变化的磁感应强度最大值为1.5T 时的单位重量铁损值)的 100 倍+厚 度值的 100 倍。如 DR510-50 表示铁损值为 5.1，厚度为 0.5mm 的热轧硅钢板。家用电器用热轧硅钢薄板的牌号用JDR+ 铁损值+厚度值来表示，如 JDR540-50。2 、日本牌号表示方法：(1)冷轧无取向硅钢带由公称厚度(扩大 100 倍的值) +代号 A+铁损保证值(将频率 50HZ，最大磁通密度为 1.5T 时的铁损值扩大 100 倍后的值)。如 50A470 表示厚度为0.5mm，铁损保证值为4.7 的冷轧无取向硅钢带。(2)冷轧取向硅钢带由公称厚度(扩大100 倍的值) +代号G：表示普通材料， P：表示高取向性材料+铁损保证值(将频率 50HZ， 最大磁通密度为 1.7T 时的铁损值扩大 100 倍后的值) 。如 30G130 表示厚度为0.3mm， 铁损保证值为1.3 的冷轧取 向硅钢带。电力变压器、配电变压器、电流互感器等铁芯.家用电器中的中、小功率低频变压器和扼流圈、电抗器、电感器铁芯.工业中电机定子、转子, 电抗器和继电器, 电焊机.微型电动机中定子等.可以磁场的磁线集中穿过硅钢片 使磁线不会外泄主要用来制作各种变压器、电动机和发电机的铁芯.拿硅钢片来做铁心可提高铁的电阻率和最大磁导率,降低矫顽力、铁芯损耗(铁损)和磁时效。请根据以下化学成分判断硅钢片牌号(国内牌号和国际牌号各为什么？)3.2% Si； 0.28% Cr； 0.066% Ni； 0.051 Mn； 0.031% C； 0.008% P； 0.001% S；其余为 Fe。中国表示方法：(1)冷轧无取向硅钢带(片)表示方法： DW+铁损值(在频率为 50HZ，波形为正弦的磁感峰值为 1.5T 的单位重量铁损值。)的100 倍+厚度值 的 100 倍。如 DW470-50 表示铁损值为 4.7w/kg，厚度为 0.5mm 的冷轧无取向硅钢，现新型号表示为 50W470。(2)冷轧取向硅钢带(片)表示方法： DQ+铁损值(在频率为 50HZ，波形为正弦的磁感峰值为 1.7T 的单位重量铁损值。)的 100 倍+厚度值 的 100 倍。有时铁损值后加 G 表示高磁感。如 DQ133-30 表示铁损值为 1.33，厚度为 0.3mm 的冷轧取向硅钢带(片)， 现新型号表示为 30Q133。(3)热轧硅钢板热轧硅钢板用 DR 表示，按硅含量的多少分成低硅钢(含硅量2.8%)、高硅钢(含硅量2.8%)。表示方法： DR+铁损值(用50HZ 反复磁化和按正弦形变化的磁感应强度最大值为 1.5T 时的单位重量铁损值)的 100 倍+厚度值的 100 倍。如 DR510-50 表示铁损值为 5.1，厚度为 0.5mm 的热轧硅钢板。家用电器用热轧硅钢薄板的牌号用 JDR+铁损值+厚度值来表示，如JDR540-50。参考资料：环球钢铁网 其他表示法：1.取向型美国 M-4,M-5,M-6 英国 28M4,30M5,30M6 日本 27Z130(Z9),30Z140(Z10),35Z155(Z11) 中国Q09(0.27),Q09(0.3),Q10(0.35)2.无取向型 美国 M-15,M-19,M-22,M-36 英国 G250,G265,G315,G335 日本 H9,H10,H12,H14 中国W09,W10,W12,W143.除以上两种规格的区分外 , 还有 A 品(炖烧)和 N 品(不炖烧) 的区分 , 也有称黑片和白片的4.厚度取向型 0.23,0.27,0.30,0.35 无取向型 0.35(0.36 29GA),0.5(0.47 26GA) 硅钢片又称为电工钢板是电力和 电子工业中用途最广、用量最大的一种软磁材料. 它具有高的磁感应值(BS=2T 左右) , 低的铁损,不含贵重元素 , 价格低 , 性能档次多电工钢&Nbsp; 硅钢是含硅量在 3左右、 其它主要是铁的硅铁合金。 是电力、 电子和军事工业不可缺少的重要软磁合金， 亦是产量最大的金属功能材料， 主要用作各种电机、 发电机和变压器的铁心。 它的生产工艺复杂,制造技术严格, 国外 的生产技术都以专利形式加以保护,视为企业的生命。电工钢板的制造技术和产品质量是衡量一个国家特殊钢生产和科技发展水平的重要标志之一。目前我国冷轧电工 钢数量、 质量、 规格牌号,还不能满足能源(电力) 工业发展的需求,在生产技术、 设备、 管理及科研等方面与日本相比, 存在较大差距。硅钢分类：热轧硅钢片：热轧硅钢片是将 Fe-Si 合金用平炉或电炉熔融，进行反复热轧成薄板，最后在800-850退火后制成。热轧硅钢片主 要用于发电机的制造，故又称热轧电机硅钢片，但其可利用率低，能量损耗大，近年相关部门已强冷要求淘汰。 冷轧无取向硅钢片：冷轧无取向硅钢片最主要的用途是用于发电机制造，故又称冷轧电机硅钢。其含硅量 0.5%-3.0%，经冷轧至成品厚 度,供应态多为 0.35mm 和 0.5mm 厚的钢带。冷轧无取向硅钢的 Bs 高于取向硅钢；与热轧硅钢相比，其厚度均匀， 尺寸精度高，表面光滑平整，从而提高了填充系数和材料的磁性能。冷轧取向硅钢片：冷轧取向硅钢带最主要的用途是用于变压器制造，所以又称冷轧变压器硅钢。与冷轧无取向硅钢相比，取向硅钢的 磁性具有强烈的方向性；在易磁化的轧制方向上具有优越的高磁导率与低损耗特性。取向钢带在轧制方向的铁损仅 为横向的 1/3，磁导率之比为 6： 1，其铁损约为热轧带的 1/2，磁导率为后者的 2.5 倍。高磁感冷轧取向硅钢片：高磁感冷轧硅钢带皆为单取向钢带，主要用于电信与仪表工业中的各种变压器、扼流圈等电磁元件的制造。其应用 场合有两个主要特点，一是小电流即弱磁场条件下，要求材料在弱磁场范围内具有高的磁性能，即高的0 值和高 的 B 值；第二个特点是使用频率高，通常都在400Hz 以上，甚至高达 2MHz。为减小涡流损耗和交变磁场下的有效 磁导率，一般使用 0.05-0.20mm 的薄带。
