某艺术中心消防收尾工程施工组织计划.docx

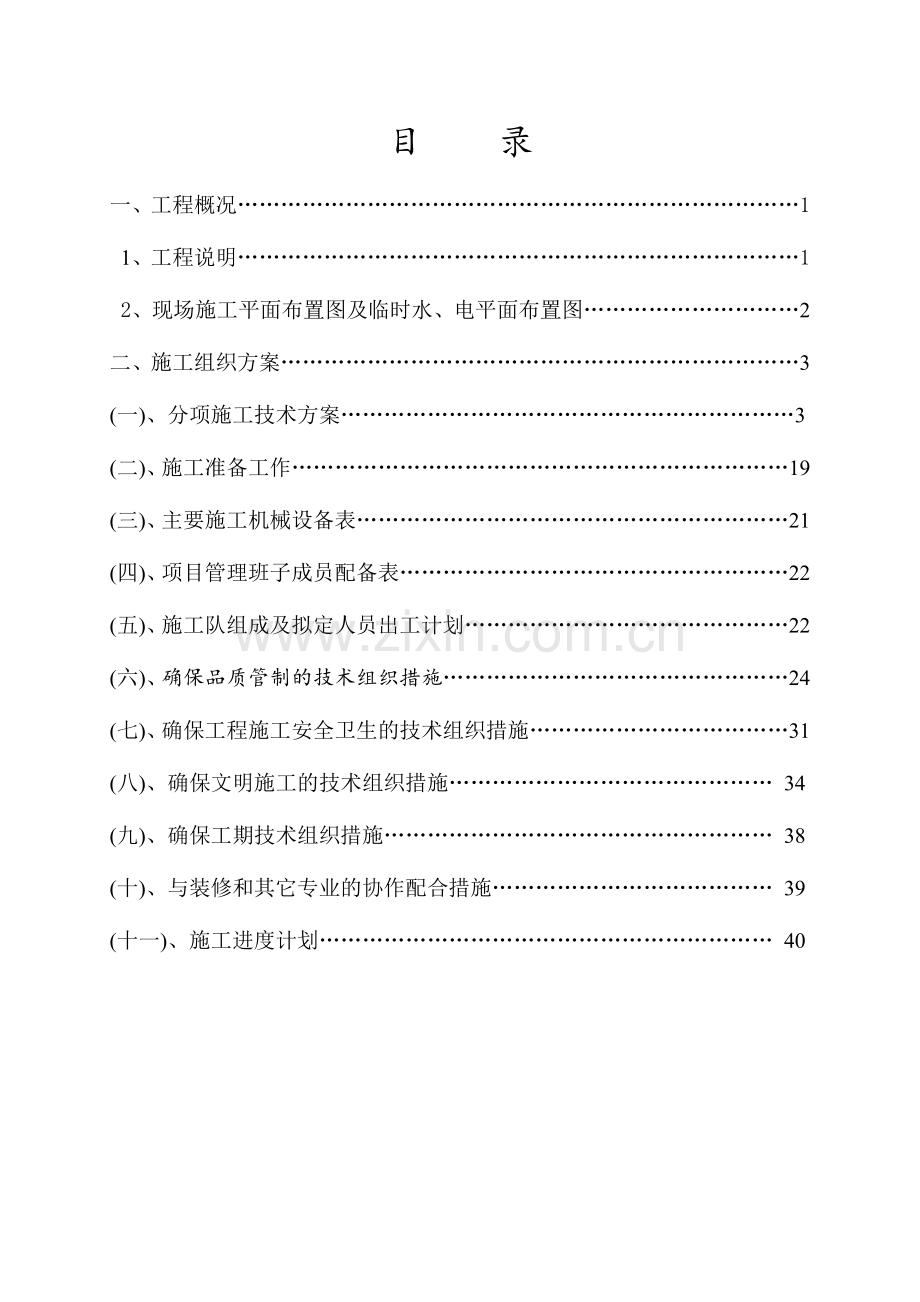

目 录
一、工程概况……………………………………………………………………1
1、工程说明……………………………………………………………………1
2、现场施工平面布置图及临时水、电平面布置图…………………………2
二、施工组织方案………………………………………………………………3
(一)、分项施工技术方案………………………………………………………3
(二)、施工准备工作……………………………………………………………19
(三)、主要施工机械设备表……………………………………………………21
(四)、项目管理班子成员配备表………………………………………………22
(五)、施工队组成及拟定人员出工计划………………………………………22
(六)、确保品质管制的技术组织措施…………………………………………24
(七)、确保工程施工安全卫生的技术组织措施………………………………31
(八)、确保文明施工的技术组织措施……………………………………… 34
(九)、确保工期技术组织措施……………………………………………… 38
(十)、与装修和其它专业的协作配合措施………………………………… 39
(十一)、施工进度计划……………………………………………………… 40

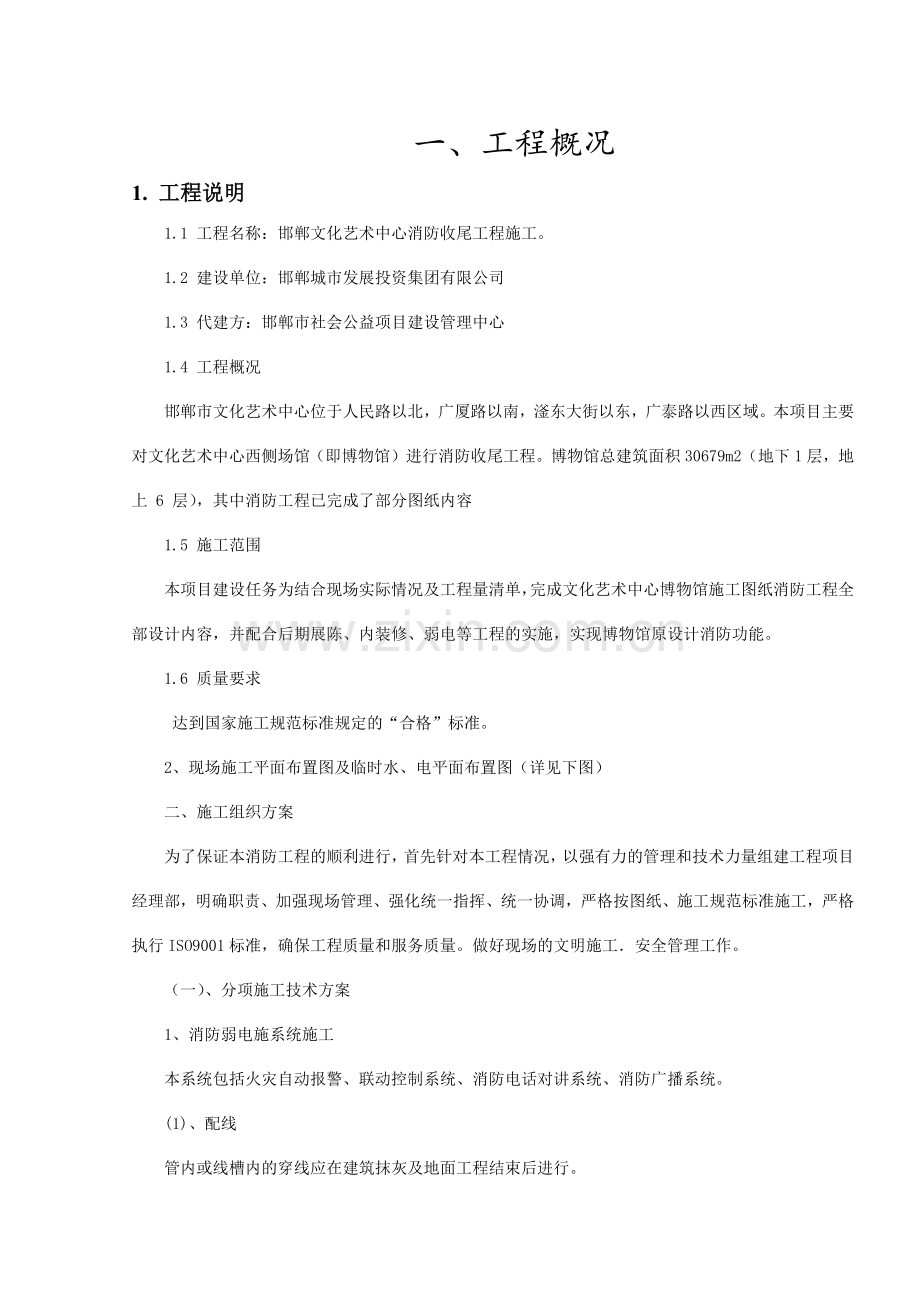

一、工程概况
1. 工程说明
1.1 工程名称：邯郸文化艺术中心消防收尾工程施工。
1.2 建设单位：邯郸城市发展投资集团有限公司
1.3 代建方：邯郸市社会公益项目建设管理中心
1.4 工程概况
邯郸市文化艺术中心位于人民路以北，广厦路以南，滏东大街以东，广泰路以西区域。本项目主要对文化艺术中心西侧场馆（即博物馆）进行消防收尾工程。博物馆总建筑面积 30679m2（地下 1 层，地上 6 层），其中消防工程已完成了部分图纸内容
1.5 施工范围
本项目建设任务为结合现场实际情况及工程量清单，完成文化艺术中心博物馆施工图纸消防工程全部设计内容，并配合后期展陈、内装修、弱电等工程的实施，实现博物馆原设计消防功能。
1.6 质量要求
达到国家施工规范标准规定的“合格”标准。
2、现场施工平面布置图及临时水、电平面布置图（详见下图）
二、施工组织方案
为了保证本消防工程的顺利进行，首先针对本工程情况，以强有力的管理和技术力量组建工程项目经理部，明确职责、加强现场管理、强化统一指挥、统一协调，严格按图纸、施工规范标准施工，严格执行ISO9001标准，确保工程质量和服务质量。做好现场的文明施工．安全管理工作。
（一）、分项施工技术方案
1、消防弱电施系统施工
本系统包括火灾自动报警、联动控制系统、消防电话对讲系统、消防广播系统。
(1)、配线
管内或线槽内的穿线应在建筑抹灰及地面工程结束后进行。
穿线前应将管内或槽内的积水及杂物清除干净，对于管道可采用以下方法：
1)、采用0.25Mpa的压缩空气吹入已敷好的管子。
2)、采用绑以擦布成拖把状的钢丝在管内来回拉数次。
管路清扫后随即向管内吹入滑石粉，并在管子端部安上护线套。
不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。
水平敷设的报警系统传输线路穿管敷设时，不同防火分区的线路不宜穿入同一根管内。
探测器的“+”线应为红色，“一”线应为蓝色，联动系统的线，其颜色按功能用途区分，相同用途的导线颜色应一致。
导线在管内或线槽内不应有接头或扭结，导线的接头应在接线盒内焊接或用端子连接。
导线通过变形缝的两侧应固定，并留有适当余量。
导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20兆欧。
(2)、报警设备的安装
①、火灾探测器的安装
探测器应按设计要求区分的类型选用，并且要逐个进行模拟试验，经试验合格后才能使用
A、感烟、感温探测器具体安装位置应符合下列规定：
1)、探测器至墙壁、梁边的水平距离，不应小于0.5米。
2)、探测器周围0.5米内不应有遮挡物。
3)、探测器至空调送风口边的水平距离，不应小于1.5米，至多孔送风顶棚孔口的水平距离不应小于0.5米。
4)、在宽度小于3m的内走道顶棚上设置探测器，宜居中布置，感温探测器的安装间距，不应超过10m，感烟探测器的安装间距，不应超过15m，探测器距离端墙的距离，不应大于探测器安装间距的一半。
5)、探测器宜水平安装，当必须倾斜时，倾斜角不应大于45度。
B、探测器底座应固定牢靠，并应使探头报警灯面对从主要入口处便于观察的方向。
C、探测器的端子应根据不同类型，按照功能与极性正确联线，其导线连接必须可靠压接，线头搪锡时，不得使用带腐蚀性的助焊剂。
探测器及底座的外接导线，应留有不小于15厘米的余量，入端处应有明显标志。
探测器底座穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。
探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。
②、模块的安装
模块应按设计要求选用不同类型的模块。
模块具体安装方式按要求可分：
1)、集中放置的模块箱内的安装。
2)、现场就地模块盒内的安装。
模块安装应固定牢靠，其导线的连接应按信号线、电源线之功能正确联线，其导线连接必须可靠压接，线头搪锡时，不得使用带腐蚀性的助焊剂。
模块在盒和箱内的安装联线后的穿线孔应封堵。
③、手动火灾报警按钮的安装
手动火灾报警按钮，应安装在墙上距地(楼)面高度1.5米处，应安装牢固，不得倾斜，按钮的外接导线，应留有不小于10厘米的余量，且在其端部应有明显标志。
④、火灾报警联动控制器的安装
A、设备安装前土建工作应具备以下条件。
1)、屋顶、楼板施工完毕，不得有渗漏；
2)、结束室内地面工作；
3)、预埋件及预留孔洞符合设计要求，预埋件应牢固；
4)、门窗安装完毕；
5)、对安装设备有影响的装饰工作全部结束。
B、火灾报警联动控制器在墙上安装时，其底边距地(楼)面高度不应小于1.5米，落地安装时，其底端宜高出地坪0.1--0.2米，控制器应安装牢固，不得倾斜，安装在轻质墙上时应采取加固措施。
C、引入控制器的电缆或导线，应符合下列要求：
1)、配线应整齐，避免交叉，并应固定牢靠；
2)、电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不易褪色；
3)、端子板的每个接线端，接线不得超过2根；
4)、电缆芯和导线的端部，应留有不小于20厘米的余量；
5)、导线应绑扎成束；
6)、导线引入线穿线后，在进线管处应封堵。
D、控制器与主电源引入线，应直接与消防电源连接，严禁使用电源插头，主电源应有明显标志。
控制器的接地应牢固，并有明显标志。其接地电阻应符合以下要求：
1)、工作接地电阻值应小于4欧。
2)、采用联合接地时，接地电阻应小于1欧。
⑤、消防控制设备的安装
消防联动控制设备在安装前，应进行功能检查，不合格者不得安装。
消防控制设备的外接导线，当采用金属软管作套管时，其长度不宜大于2米，且应采用管卡固定，其固定点间距不应大于0.5米，金属软管与消防控制设备的接线盒(箱)应采用锁母固定，并应根据配管规定接地。
消防控制设备外接导线的端部，应有明显标志。
消防控制设备盘(柜)内不同电压等级，不同电流类别的端子，应分开，并有明显标志。
⑥、消防对讲电话系统及消防广播系统的安装。
两系统主机的安装可参照火灾报警联动控制器进行安装。
消防对讲电话插孔的安装可参照手动火灾报警按钮安装。
消防喇叭的安装可参照消防控制设备的安装。
⑦、系统接地装置的安装
工作接地线应采用铜芯绝缘导线或电缆，不得利用镀锌扁铁或金属软管。
当采用联合接地时，应用专用接地干线，由消防控制室引至接地体，其线芯截面积不应小于16平方毫米，在通过墙壁时，应穿入钢管或其它坚固的保护管。
由消防控制室接地板引至各消防设备的接地线应选用铜芯绝缘软线，其线芯截面积不应小于4平方毫米。
工作接地线与保护接地线必须分开，保护接地导体不得利用金属软管。
接地装置施工完毕后，应及时作隐蔽工程验收。
(3)、火灾自动报警系统的调试
①、调试前的准备
A、调试前应对系统设备作以下查验
1)、设备的规格、型号、数量、备品备件是否符合图纸设计要求
2）、检查产品合格证、产品说明书、操作说明书、编程手册等资
料是否齐全。
3）、检查设备外观是否完好，插接件及连线有无松动与脱接。
B、按GB50166-92检查系统的施工质量，检查导线的连接、绝缘包扎、配线及金属槽管间的接地跨接等施工质量情况。
C、检查系统线路，对错线、开路、短路和虚焊等进行处理。
D、进一步查对以下情况并作必要的妥善处理。
1）、竣工后的系统配置是否符合设备的技术要求。
2）、检查原测试的绝缘电阻与接地电阻。
E、认真阅读产品说明书、操作说明书、编程手册等资料。
F、火灾自动报警系统的调试应在建筑内部装修和施工结束后进行。
②、调试
A、调试人员的组成。
调试负责人必须由资深的专业人员担任，所有调试人员应职责分明。
B、调试中应特别注意事项
注意强弱电结合部，防止强电窜入弱电，造成人员伤亡和设备损坏事件。
C、调试中应先进行单机通电检查后作系统调试。
1)、通过逐个单机通电检测，剔除不报或误报的探测器、手动报警按钮。
2）、区域机、主机应作以下检查。
通电前应作工作接地\安全接地的检查。
Ⅰ、自检正常后方可接入报警回路进行报警部分的调试。
Ⅱ、声光警报器等火灾警报装置先外接直流电源进行功能检查。
Ⅲ、火灾事故广播可用外接扬声器或监听扬声器作放音检查。
Ⅳ、消防控制设备可用三用表，外接灯泡、继电器等进行检查。
火灾自动报警系统通电后，应按GB4717的要求进行相关功能检验。
E、单机调试后进入系统调试
1）、报警回路逐个接入，一个回路调试正常后，再接入下一个回路。
2）、对探测器、按钮等逐个进行检验，排除错号、重号。
3）、根据设计要求，进行控制功能软硬件编程，并在检查控制模块、联动继电器的动作符合编程指令后，接入控制对象进行联动调试。
4）、检查主、备电分别供电时，各项控制和联动功能是否正常。
F、火灾事故广播的调试开通
1）、测量每个分路电阻，判断和各式各分路是否短路，开路或未接入扬声器。
2）、用磁带播放音乐，由上往下或由下而上依次监听相邻层放音情况。
固定消防电话和消防电话插孔逐个与消防电话主机进行通话试验。
妥善做好调试完后设备的管理工作。
系统调试完毕连续无故障运行120H后，填写调试报告，申请系统验收。
消防报警及联动开展系统施工工艺流程图（如图1）。

施工设计图
消防专题会审
现场放样（已完）

建设单位认可
预埋施工（已完）
隐蔽工程验收
结构浇注完毕，明管敷设施工
隐蔽工程验收
消防监督部门
抹灰施工结束，线槽安装施工
钢管上护口、管内穿线、对线编码
绝缘电阻测试
消防报警设备安装
调试开通 试运行
消防监督部门验收
接地电阻测试
图1
甲乙方预验收

消防水灭火系统施工
本工程消防水系统包括消防栓系统、自动喷淋系统。
本工程属于收尾工程，前期完成一部分工程量，自动喷水灭火系统及消火栓系统主管网已经安装完毕，自动喷水灭火系统剩下立管及喷头安装，消火栓剩下栓头及消火栓箱内配套设施安装，但是安装立管、喷头及消火栓栓头前必须进行管网压力强度试验，确保压力强度试验通过后才能安装设备。
(1)、对管子、管件以及支架的要求
①、管子、管件，各种支吊架所用的材质、规格、型号等应符合设计要求，应使用带有生产厂家合格证或经有关部门认可的产品。
②、管网所用镀锌钢管、镀锌无缝钢管等，管子表面应无裂纹、缩孔、夹渣重皮等缺陷，管子的尺寸偏差应符合部颁和国标要求。
③、管子、管件施工前应清除管内外的脏物异物。
(2)、管道的施工
①、采取集中预制与现场组对装配的方式进行安装，同时结合土建工程的实际情况，定出必要的活口，然后进行统一下料套丝，组对装配，但需注意按部位进行预制并编号，以免安装中出错，应注意做到：
A、当管道采用螺纹连接时：
1)、管子采用机械切割，切割面不得有飞边、毛刺。
2）、加工的管螺纹密封面应完整、无损伤、毛刺韧、无老化变质或分层现象，表面无损坏、皱纹等缺陷，尺寸偏差应符合标准要求。
3）、弯头上不得采用补心(活接头)，管道变径时，应避免采用补心，如必需补心时，三通上只能用1个，四通不超过2个，直径大于50mm的管内不得采用补心。
4）、螺纹连接的密封填料应均匀附着在管道的螺纹部份，拧紧螺纹时，不得将密封材料挤入管内，连接后，应将外部清干净。
5）、法兰密封面应平整光洁，以及有毛刺及径向沟槽，凹面法兰能自然嵌合，嵌合面的高度不得低于凹槽的深度。
B、当管道采用焊接时：
1）、焊工应取得合格资格证。
2）、管道焊接头口的坡口型式、尺寸及组件选用时应能保证焊接质量和减少焊接变形，并尽量做到填充金属砂，防止焊料进入管子内壁。
3）、焊接弯头的周长偏差不应超过±4mm，端面与中心线的垂直偏差不大于管材外径的1%，且不大于3mm。
4）、焊接完毕，应清除管道口上熔渣及其焊接残留杂质，外观检查不允许焊缝表面有裂缝、气孔、夹渣、熔合性飞溅、咬边、凹陷、接头坡口错位等现场。
C、当管道采用沟槽连接时：
1)、管道切割表面平直，套丝管口平整，无乱丝、坏牙现象如有断丝或缺丝，不大于螺纹全扣数的10%。
2)、安装管件时，按旋紧方向装好，不倒回，安装后外露牙数为2~3螺纹，并及时清除剩余填料。
3)、螺纹间的填料：采用油麻丝和白厚漆、聚四氟乙烯生料带或密封胶，不能把填料从管端下垂挤入管内，以免堵塞管路。
4)、被破坏的镀锌层表面及管螺纹露出部份，均做防腐处理。
②、主管安装应尽可能地垂直，每米允许偏差应小于2mm，每层距该层地面1.5-1.8米处，应对主管设一管卡，将管道固定牢靠。
③、管道安装应符合设计要求，管道中心与建筑结构的最小距离应符合下表要求：
通径mm
25
32
40
50
70
80
100
125
150
200
距离mm
40
40
50
60
70
80
100
125
150
200
④、管道固定采用的管道支架、吊架和防晃支架的间距应满足下表要求：
通径mm
25
32
40
50
70
80
100
125
150
200
250
300
距离mm
3.5
4.0
4.5
5.0
6.0
8.0
8.5
7.0
8.0
9.5
11
12
设置吊架或支架的位置应不影响喷头的喷水效果。一般吊架与喷头的距离不宜小于30mm与末端喷头的距离不应大于75mm。支管每段管上至少设置一个吊架，相邻两喷头间的管段上应设一个吊架，当喷头间距小于180cm时支吊架可隔段设置，但吊架的距离不宜大于3.6mm。
在通径≥50mm时每段配水干管至少应设一个防晃支架。管子过长或改变方向，必需增设防晃支架。立管应在其底部、顶部设置防晃支架，同时隔层设立。
⑤、管道穿过楼板、墙时，若事先未预留孔洞的话，可用DZ-1、DZ-2型工程钻机在钢筋砼或砖墙上开孔，以减少对建筑结构的损伤，然后先作套管，管道焊接缝不得置于管道内，穿墙套管长度不得小于墙厚，穿楼板套管应高出楼面或地面40mm。管道与套管之间的间隙一律用防火堵塞严密(以免火灾时从该处窜火，窜烟，且平时亦不致使该处楼板受潮)。
⑥、埋地管段均应采取防腐措施，地上的消防管道应涂上EPDXY底漆一道和红色PU面漆两道为明显标志。
⑦、所有支管都应做出斜向其最末端用水点的坡度，并在适当位置用钩钉固定，钩钉间距不宜太大，以免运行中产生水锤和噪音。与阀门、连接以及其他需要拆卸的地方，都应加活接头，与阀门连接的管子焊接不宜过长，一般在7-8扣之间即可，上紧阀门时，一般应使用活动扳手，以免在阀门上留下伤痕造成损坏。
⑧、管道安装敷设中断时，应临时用塞子或管堵头将敞口封闭。
⑨、配管顺序一般应从进户管开始，由主管到支管，从大管到小管进行，装到水嘴或喷头时，接口处宜用管堵临时堵死，及时完成试压，待土建完成墙壁、天棚的粉刷和油漆后，再装上水嘴或喷头等。
(3)、管道涂漆
①、附属设施及其绝缘保护层表面的油漆，既起保护作用，可装饰美化工程系统，故必须认真对待，严格把关。
②、所用全部涂料应具有制造厂家的合格证明书，使用前应经业主营建部认可，不得采用过期涂料。
③、涂漆工作应在管道系统试压合格后进行，事先将被涂刷表面的铁锈、焊渣、毛刺、水等清除掉。
④、涂漆工作宜在5-40℃的环境温度下进行，并应采取切实有效的防火防冻或防雨措施。
⑤、各种管道保护层表面油漆的颜色按国家及消防有关规定执行。
(4)、喷头的安装
①、安装前的检查
选用的喷头型号、规格应符合设计要求。
喷头的色标必须明显，且符合规定的色标温级。
喷头的商标、型号、制造年月及制造厂等标志要齐全。
喷头外观无加工缺陷和机械损坏，螺纹密封面要平整、光滑，其尺寸公差应符合现行标准。
②、喷头的安装应在系统管网经过试压、冲洗后进行。
③、安装喷头所用的弯头、三通宜用专用管件。
④、喷头安装 应采用工厂配备的专用扳手。
⑤、喷头安装时应按设计规范要求确保溅水盘与吊顶、门、窗、洞口和墙面的距离。喷头的水平和垂直距离如下表所示：
水平距离cm
15
22.5
30
37.5
45
75
75
≥90
最小垂直距离cm
7.5
10
15
20
23.5
31.8
38.6
45
(5)、阀门安装前的准备
自动喷水灭火系统用有闸阀、止回阀、电动蝶阀、报警控制阀、安全信号阀、比例减压阀、安全阀、排气阀等，安装前应分别作以下的检验与试验。
①、外观检验
有关阀门要按出厂设备组件清单，检查组件是否齐全完好，且有制造厂的合格证。
阀门及组件外观检查应有清晰的铭牌及标志，不得有任何加工缺陷和机构损伤。
报警控制阀的阀瓣组件和操作机构应已进行清洗，且动作灵活可靠，无卡涩现象。
水力警铃的铃锤应转动灵活。
②、必要的试验
安装使用前，报警阀应能通过4.8Mpa压力的强度试验和2.4Mpa压力的严密性试验。
安装使用前，控制阀进行2.4Mpa压力的强度试验和1.6Mpa压力的严密性试验。
(6)、报警阀的安装
(1)、报警阀应在主要管网安装完毕后进行。
(2)、湿式报警阀的安装应符合以下要求。
报警阀及其组件应先安装报警阀与消防主管的连接，并保证水流方向一致，再进行报警阀辅助管道的连接。
报警阀应安装在明显并便于操作的地点，距地高度一般为1.2m左右，两侧距墙不小于0.5m，正面距墙不小于1.2m。
安装报警阀的室内地面应采取相应的排水措施，应确保报警阀前后管道中能顺利充满水，水力警铃不发生误报警。
每一个水流指示器为一个报警分区，每一个报警分区应安装一个检测装置。
(7)、系统附件的安装
①、水力警铃
水力警铃应装在公共通道或有人的值班室，且应安装检修、测试用阀门和20mm滤水器。水力警铃与报警阀采用镀锌管连接，当通径为15mm时，其长度不应大于20m，连接管必须畅通，无锈蚀，水轮转动灵活，应确保其启动压力不小于4.9×10 4Pa。
②、水流指示器
水流指示器在管道试压冲洗后方可安装，一般应安装在分区安全信号阀后管道上，其尺寸必须与管径相匹配。
水流指示器的浆片、膜片一般宜垂直于管道，其动作方向和水流方向一致。
水流指示器的浆片、膜片动作灵活，不允许有任何磨擦接触，且要求无渗漏。
③、控制阀
系统安装的闸阀、安全信号阀、蝶阀等控制阀，应注意安装方向正确，阀内清洁无堵塞，无渗漏，安全信号阀应靠近水流指示器安装，且与水流指示器间距不小于500mm。
④、自动排气阀
自动排气阀应在管道系统试压冲洗后安装于立管顶部或配水管的末端，不应有渗漏现象。
⑤、节流装置和减压孔板
节流装置和减压孔板应安装在公称通径不小于50mm的水平管段上，孔板安装在水流转弯处下游一侧的直管上，与弯管的距离不小于所在管段通径的两倍，压力开关宜竖直安装在通往水力警铃的管道上，并不允许在安装中拆动。
(8)、室内消火栓的安装
安装室内消火栓，栓口应朝外，阀门中心距地面为1.2m，允许偏差20mm，阀门距箱侧面为140mm，距箱后内表面为100mm，允许偏差5mm。
安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后，应根据箱内构造将水龙带挂在箱内的挂钉或水龙盘上。
(9)、系统调试和清洗
系统安装完毕后，应按设计要求对管网进行强度、严密性试验。
①、水压试验(应用洁净水进行)。
②、水压强度试验
水压强度试验压力为1.4Mpa或设计压力的1.5倍，测压点应设在管道系统最低部位。对管网注水时，应将气排净，然后缓慢升压，达到试验压力后，稳压30min，目测应无泄漏，无变形、无压降。
③、系统严密性试验
系统严密性试验一般在强度试验合格后进行，其试验压力为设计工作压力，稳压24小时，经全面检查，以无泄漏为合格。
系统的水源干管，进户管和室内地下管道应在回填隐蔽前，单独或与系统一起进行强度、严密性水压试验。
④、气密性试验
气压强度试验后，将压力降到0.3Mpa，稳压24小时，压降不超过0.01Mpa，即为合格。
⑤、水冲洗
对系统进行水冲洗的排放管道的截面不应小被冲洗管道截面的60%。
水冲洗应以不小于3m/s的速度和下表所列的流量进行，且水流方向应与火灾时系统运行的水流方向一致。
管子规格mm
300
250
200
150
125
100
75
50
40
冲洗流量L/S
220
154
98
56
38
25
14
6
4
系统的地上管道与地下管道连接前应在立管底部加设堵头，然后对地下管道进行冲洗。
水冲洗应连续进行，以出口处的水色，透明度与入口处目测基本一致为合格。
管道冲洗后应将存水排尽，需要时可用压缩空气吹干或采取其他保护措施。
⑥、系统调试
系统调试包括水源测试，消防泵性能试验，报警阀性能试验，排水装置试验，系统联动试验以及灭火功能模拟试验等。
1)、水源测试
用压力表、皮托式流量测定管测定，并计算室外水源管道的压力和流量，其应符合设计要求。
2)、消防泵性能试验
以自动或手动方式启动消防泵，达到设计流量和压力时，其压力表指针应稳定，运转中应无异常声响和振动，各密封部位不得有泄漏现象。
备用电源切换后，消防水泵的运转情况仍应符合上述要求。
3)、报警阀的性能试验
打开系统试水装置后，湿式报警阀应能及时动作，经延迟器延时5-90S后，水力警铃应能准确发出报警信号，水流指示器应输出报警电信号，压力继电器应能接通电路报警，并启动消防水泵。
4)、排水装置试验
将控制阀全部打开，全开主排水阀并保持到系统压力稳定为止，系统所排放出的水能及时进入排水系统，末出现任何水害，试验方为合格。
5)、系统联动试验
用感烟探测器专用测试仪输入模拟烟信号后，系统应在15秒内输出报警和启动系统执行信号，并准确可靠地启动整个系统。
用感温探测器专用测试仪输入模拟信号后应在20秒内输出报警和启动系统执行信号，并准确可靠地启动整个系统。
试验完毕后，填写《系统联动试验记录》。
6)、灭火功能模拟试验
灭火功能模拟试验在消防监督部门认为有必要时进行。
消防栓及喷淋系统施工工艺流程图(如图3)。
3、自动消防炮灭火系统
第一节系统组成
ZNM自动消防炮灭火系统由自动探测、联动控制、灭火部分三部分组成。
（一）自动探测：自动探测灭火装置应用于火灾探测报警系统，对保护区域内进行全天候不间断监控、发现火情，向消控中心传输信息，启动现场系统发出报警信号，该部分设备有红紫外火焰探测器、火焰图像探测器、。
（二）联动控制：联动控制包括信息分析、消防炮控制、视频处理（图像切换、显示、自动录像）等。该部分实现火情接收、分析、处理、记录、动作（报警、启动炮、启动水泵）等功能。
（三）灭火部分：灭火部分主要是消防炮，用于执行后端的命令，动作灭火。
第二节 系统原理
大空间智能消防炮灭火系统装置是利用机电一体化技术，将图像识别技术运用于针对火源产生，火灾发展初期，利用可视图像，将有效地发现可能出现的火灾并将之扑灭于萌芽阶段。
ZNM系列大空间智能消防炮灭火系统采用分布集散式网络控制结构，系统软、硬件配置采用模块化、开放式结构，集防火、防盗、监控于一体，是集成控制技术、计算机定位技术和现场总线技术有机的结合体，系统节省了资源、降低了成本、提高了效率。整个系统的构成可根据应用场所及用户的不同要求灵活选取。
ZNM系列大空间智能消防炮灭火系统采用红紫外火焰探测器和图像探测器通过获取被监测现场的火灾信息，经信息处理主机进行分析处理和智能判定后，自动进行火警预报和确定火灾发生位置，同时联动至少两台消防炮实施定点扑救灭火，将火灾消灭在初级阶段。

开始
系统探测
红紫外火焰探测器
图像火焰探测器报警
报警主机
切换摄像机进行图像显示
Ｎ
Ｎ
中央控制系统
声光报警，硬盘录相
火焰定位器确定着火点，自动控制至少两台炮对准着火点。
起动水泵
开启电控阀喷水灭火
系统探测到无火后，喷水延时数秒后自动停止。
监控状态状态
大空间智能消防炮灭火系统工作原理图：

系统采用世界上最先进的32位ARM处理技术和CAN总线技术，进行信号处理及与火灾报警主机器通讯，保证系统可靠性工作。采用智能红外、紫外、火灾图像、并且可靠处理，提高系统工作安全性。系统内部各部件灵敏度都可以调节，适用于各种环境复杂的场所。系统内装置可以通过分区箱、联动柜、手持遥控器等进行总控室及现场对装置进行操作，使得人工操作更加方便、简易。
第三章 产品介绍
第一节 自动智能消防炮
1、 概述

图3-1自动智能消防炮
采用红外紫外传感技术，机械传动技术、单片计算机技术、视频传输技术、无线遥控技术、CAN总线传输技术于一体的新型大空间消防灭火报警产品。该装置机电一体化，结构紧凑，对设备内部电路按功能要求实现了模块化可靠性设计，方便用户对系统的维护和保养。
2 性能特点
l 消防炮喷嘴采用独特的设计，炮体自身具有储压功能，减少了系统动作时的压力损失。
l 现今大部分厂家该类型的消防炮在水平、垂直扫描上都存在死角，该系列产品解决了这个难题。
l 该装置采用了当今最先进的红、紫外复合传感技术进行火灾探测。火灾确认可靠，响应速度快。
l 该装置同时还可配备了手持遥控器，能对灭火装置进行现场手动操作控制及灵敏度数据的调整。
l 重量轻，外型紧凑，维修方便。
3、技术参数
ZNM系列自动消防炮性能参数如下表所示。
ZNM-A40X1-I型自动消防炮技术参数表:
项目
参数
项目
参数
最大流量
20L／s
后坐力
＜800N
额定工作压力
0．8(MPa)
水炮驱动电压
24VDC
入口法兰
DN65
最大驱动扭矩
5Nm
最大压力
1.6MPa
射程
≥55m
水平旋转角度
180º～ -180º
外形尺寸（长*宽*高）mm
650×250×300
垂直旋转角度
90º ～ -90º
允许工作温度
-20℃—+80℃
雾化角度
≥900
炮身自重
13.6kg
喷嘴调节装置电压
24VDC
步进电机保护等级
IP33
炮体材质
不锈钢
其它功能
炮体具储压装置
ZNM-A50X1-I型自动消防炮技术参数表:
项目
参数
项目
参数
最大流量
30L／s
后坐力
＜1300N
额定工作压力
0．8(MPa)
水炮驱动电压
24VDC
入口法兰
DN80
最大驱动扭矩
5Nm
最大压力
1.6MPa
射程
≥60m
水平旋转角度
180º～ -180º
外形尺寸（长*宽*高）mm
650×250×300
垂直旋转角度
90º ～ -90º
允许工作温度
-20℃—+80℃
雾化角度
≥900
炮身自重
15kg
喷嘴调节装置电压
24VDC
步进电机保护等级
IP33
炮体材质
不锈钢
其它功能
炮体具备储压装置
4、装置电源控制器

装置电源控制器是自动消防炮的配套设备，是自动消防炮供电、接收和传输信号的桥梁，同时通过装置电源控制器对自动消防炮进行编码。
装置电源控制器技术参数表:
项目

输入电压
AC220V
输出电压
24VDC
无源节点
1对（接电磁阀、电动阀专用）
工作环境温度
4-55℃
信号传输形式
CAN总线形式
标准专用线束长度
标准1.4米同时可根据实际情况特制
输出功率
≥80W
防护等级
IP40或IP65任选
第二节 图像火灾探测器
1、 概述、可将采集到的实时彩色视频图像信号传输到控制中心，使火灾探测和图像监控得到完美结合。图像火灾探测器应有效地排除阳光或其它光源直接或间接照射所造成的干扰，

图3-2 智能图像火灾探测器
l 报警联动：智能图像火灾探测器具备丰富的输出接口，在将火警信息传送至各类火灾报警控制器的同时与各类消防灭火设备进行联动，及时扑灭火情。
l 报警录像存储与查询：智能图像火灾报警系统具有对火警时实时录像、触发式报警录像、手动录像、定时和周期录像等功能，可以根据时间、地点、设备编号等多种条件进行快速查询。
远程视频报警：图像火灾探测器支持远程视频传输，对现场的视频及火警信息进行实时编码压缩并通过网络传输到远程监控指挥中心。监控中心管理平台则同时弹出发生火警场所的实时监控画面并标识出火焰的具体位置。
图3-5 垂直覆盖范围示意图
第四节矩阵切换器
1、 概述

图3-7 矩阵切换器
矩阵切换器为闭路电视监控系统，具有多路视频输入，多路视频输出及多个控制机箱。该系统可控制最多达256个视频输入，64个视频输出终端（如监视器，录像机）。矩阵切换系统包括一个或多个矩阵切换机箱，机箱中有电源模块，所需视频输入/缓冲模块，视频输出模块，所有的系统受系统主控制模块和键盘控制。
2、 功能特点
1、 对输入视频进行、监视视频进行视频切换，切换可通过键盘操作，或执行系统切换队列，或报警自动响应功能等来控制。
2、 在监视器上能显示摄像机的标题、日期、状态和标识（监视器号、摄像机号）。
3、 能通过通讯端口连接系统控制输入设备，包括键盘、计算机等。
4、 能对操作系统设置密码。
5、 系统分区，菜单设置，数据保存。
备注：细节使用和接线见产品说明书。
第五节硬盘录像机
1、 概述

图3-8 硬盘录像机
硬盘录像机的主要用途是将前端设备（如摄像机）传送过来的图像模拟信号转变成数字信号，经压缩后存储在硬盘，一般分为PC式和嵌入式。它是一套进行图像存储处理的计算机系统，具有对图像/语音进行长时间录像、录音、远程监视和控制的功能，DVR集合了录像机、画面分割器、云台镜头控制、报警控制、网络传输等五种功能于一身，用一台设备就能取代模拟监控系统一大堆设备的功能，
2、 设备特点
l 实现了模拟节目的数字化高保真存储，能够将广为传播和个人收集的模拟音视频节目以先进的数字化方式录制和存储，一次录制，反复多次播放也不会使质量有任何下降。
l 全面的输入输出接口 提供了天线/电视电缆、AV端子、S端子输入接口和AV端子、S端子输出接口。可录制几乎所有摄像机输出的信号，方便地与其它的视听设备连接。
l 多种可选图像录制等级 对于同一个监控源，提供了高、中、低三个图像质量录制等级。选用最高等级时，录制的图像质量接近于DVD的图像质量。
l 大容量长时间监控存储，可扩展性强 用户可选用20.4GB、 40GB或更大容量的硬盘用于监控存储。
l 具有先进的时移功能 当不得不中断查看监控时，用户只需按下Timeshifting键，从中断收看时刻开始自动保存起来，处理完事务后还可以从中断的位置起继续收看节目。
l 完善的预约录制/播放功能。可以自由的设定开始录制/播放的起始时刻、时间长度等选项。
l 强大的网络信息中心 用户通过网络通讯接口，使用DVR度身定制的网络浏览器，配备相应的网络资源，将可以享用丰富的网络在线信息。
l 提供便捷的管理已录制监控的方法 用户可以按照录制时间、节目种类等方式对已录制的节目进行组织和分类，随意在喜好的位置设定书签。
l 提供随心所欲的播放方式 由于硬盘快速、随机存储的特点，欣赏录制好的和正在录制的节目时，都可以用比当前DVD播放机更多种、更灵活的方式进行特技播放，快速播放时图像更加平滑，慢速播放时具有更高的细节分辨率。
备注：细节使用和接线见产品说明书。
第六节主控键盘
1、 设备概述

矩阵切换系统配套使用的一种操作键盘，系统键盘可调用所有的摄像机，编程监视器切换队列和控制解码器。液晶显示屏能显示系统时间，监视器号、操作状态。系统键盘具有操作保护功能。
2、 键盘功能
l 操作加锁、解锁、密码设置。
l 选择监视器、摄像机、控制云台、控制镜头。
l 控制解码器、系统程序切换等。
备注：具体操作和连线见主控键盘说明书。
第七节 区域控制箱
1、概述
区域控制箱采用单片机及集成电路技术、CAN总线传输技术、视频
传输技术，能够对消防设备实施可视化控制，对报警设备地址显示，其
模块化设计可实现现场分区智能监控、消防联动以及电磁阀自动寻检等多种
功能、可以与我公司所有产品配套使用。具有体积小、功能全、操作简单等
特点，是消防灭火控制领域比较理想的产品。
2、设备特点
l CAN总线地址编码，可对报警灭火装置的工作地址进行显示。
l 为装置电源控制器、电磁阀、联动扩展模块和模拟末端试水装置提供工作电源；
l 具备手动、自动两种控制功能，实现对灭火装置的集中监控；
l 手动启动消防水泵、手动启动电磁阀；
l 手动控制灭火装置的上、下、左、右旋转；
l 提供与常规火灾报警控制系统的无源火警信号输出触点；

3、 端子图及技术参数

输入电压：AC220V
输入电源：DN24V,AC220V
输入功率：>5KW
输出功率：<5KW
报警信号传输形式：CAN总线
设备配线：AC220V电源线ZRRVVP2*12.5
AC220V电磁阀电源线ZRRVVP2*12.5
接地线ZRVVP1*4.0
火警信号通讯线ZRVVP2*1.5
DC24V电源线ZRVVP2*1.5
外型尺寸长*宽*高（mm）：400×150×538
未尽事宜详见说明书。
第八节 联动控制柜
1、概述
属于总线视频式消防灭火联动报警主机具有火灾自动报警、联动控制、视频
监控、地址显示、启停消防水泵等多项功能于一体的新一代智能消防控制设备，
采用可靠性高的CAN总线结构设计，使得该系统布线简单，较以前设备相比具有
更强的分区控制能力，可对分区中的设备实施点对点可视化控制，主机内部线路
简单，对内部电路按功能要求实现了模块化可靠性设计，各模块间采
