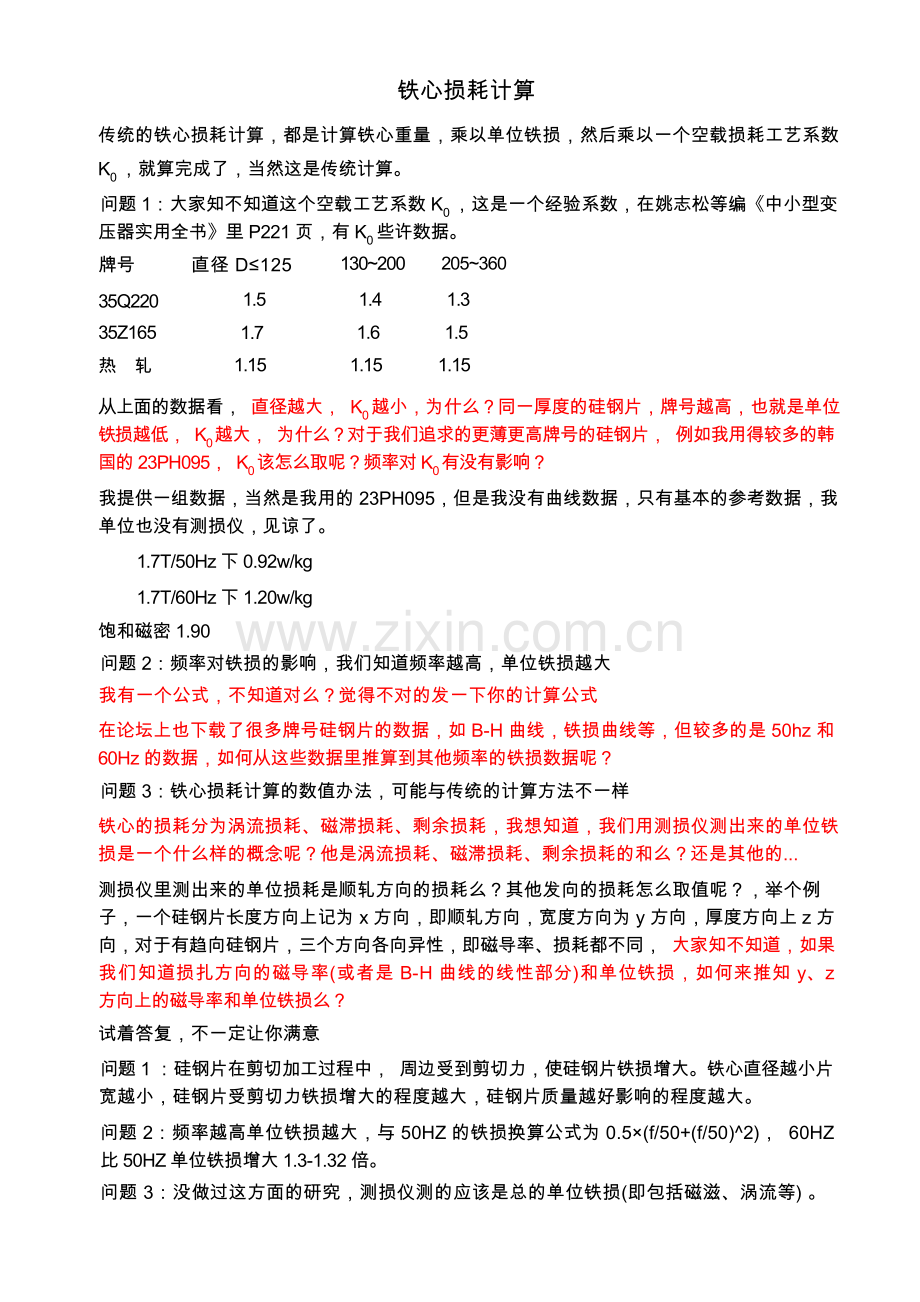

铁心损耗计算
传统的铁心损耗计算，都是计算铁心重量，乘以单位铁损，然后乘以一个空载损耗工艺系数
K0 ，就算完成了，当然这是传统计算。
问题 1：大家知不知道这个空载工艺系数 K0 ，这是一个经验系数，在姚志松等编《中小型变 压器实用全书》里 P221 页，有 K0 些许数据。
牌号
直径 D≤125
130~200
205~360
35Q220
1.5
1.4
1.3
35Z165
1.7
1.6
1.5
热 轧
1.15
1.15
1.15
从上面的数据看， 直径越大， K0 越小，为什么？同一厚度的硅钢片，牌号越高，也就是单位 铁损越低， K0 越大， 为什么？对于我们追求的更薄更高牌号的硅钢片， 例如我用得较多的韩 国的 23PH095， K0 该怎么取呢？频率对 K0 有没有影响？
我提供一组数据，当然是我用的 23PH095，但是我没有曲线数据，只有基本的参考数据，我 单位也没有测损仪，见谅了。
1.7T/50Hz 下 0.92w/kg
1.7T/60Hz 下 1.20w/kg
饱和磁密 1.90
问题 2：频率对铁损的影响，我们知道频率越高，单位铁损越大
我有一个公式，不知道对么？觉得不对的发一下你的计算公式
在论坛上也下载了很多牌号硅钢片的数据，如 B-H 曲线，铁损曲线等，但较多的是 50hz 和 60Hz 的数据，如何从这些数据里推算到其他频率的铁损数据呢？
问题 3：铁心损耗计算的数值办法，可能与传统的计算方法不一样
铁心的损耗分为涡流损耗、磁滞损耗、剩余损耗，我想知道，我们用测损仪测出来的单位铁 损是一个什么样的概念呢？他是涡流损耗、磁滞损耗、剩余损耗的和么？还是其他的...
测损仪里测出来的单位损耗是顺轧方向的损耗么？其他发向的损耗怎么取值呢？，举个例 子，一个硅钢片长度方向上记为 x 方向，即顺轧方向，宽度方向为 y 方向，厚度方向上 z 方 向，对于有趋向硅钢片，三个方向各向异性，即磁导率、损耗都不同， 大家知不知道，如果 我们知道损扎方向的磁导率(或者是 B-H 曲线的线性部分)和单位铁损，如何来推知 y、z 方向上的磁导率和单位铁损么？
试着答复，不一定让你满意
问题 1 ：硅钢片在剪切加工过程中， 周边受到剪切力，使硅钢片铁损增大。铁心直径越小片 宽越小，硅钢片受剪切力铁损增大的程度越大，硅钢片质量越好影响的程度越大。
问题 2：频率越高单位铁损越大，与 50HZ 的铁损换算公式为 0.5×(f/50+(f/50)^2)， 60HZ 比 50HZ 单位铁损增大 1.3-1.32 倍。
问题 3：没做过这方面的研究，测损仪测的应该是总的单位铁损(即包括磁滋、涡流等) 。

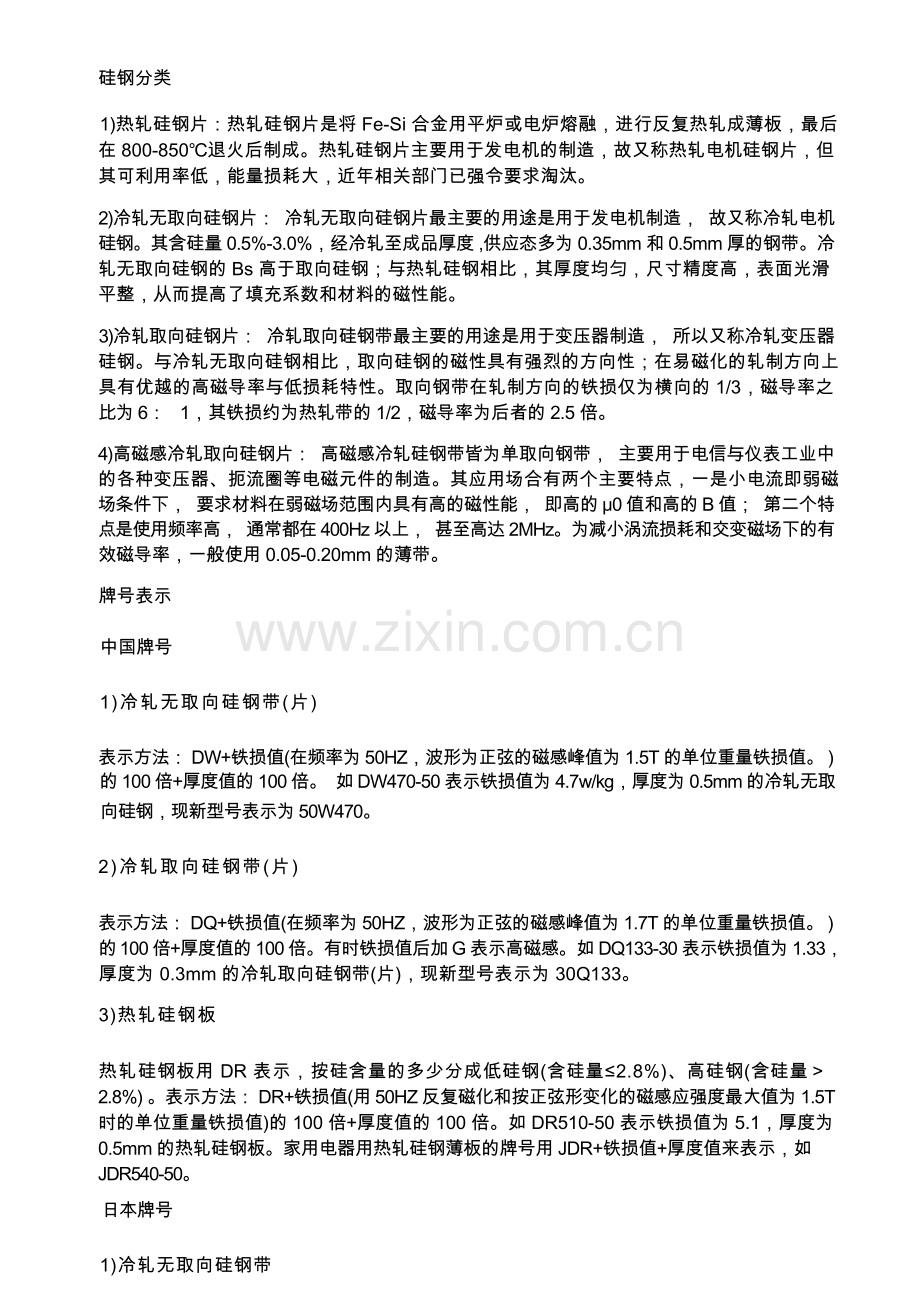

硅钢分类
1)热轧硅钢片：热轧硅钢片是将 Fe-Si 合金用平炉或电炉熔融，进行反复热轧成薄板，最后 在 800-850℃退火后制成。热轧硅钢片主要用于发电机的制造，故又称热轧电机硅钢片，但 其可利用率低，能量损耗大，近年相关部门已强令要求淘汰。
2)冷轧无取向硅钢片： 冷轧无取向硅钢片最主要的用途是用于发电机制造， 故又称冷轧电机 硅钢。其含硅量 0.5%-3.0%，经冷轧至成品厚度 ,供应态多为 0.35mm 和 0.5mm 厚的钢带。冷 轧无取向硅钢的 Bs 高于取向硅钢；与热轧硅钢相比，其厚度均匀，尺寸精度高，表面光滑 平整，从而提高了填充系数和材料的磁性能。
3)冷轧取向硅钢片： 冷轧取向硅钢带最主要的用途是用于变压器制造， 所以又称冷轧变压器 硅钢。与冷轧无取向硅钢相比，取向硅钢的磁性具有强烈的方向性；在易磁化的轧制方向上 具有优越的高磁导率与低损耗特性。取向钢带在轧制方向的铁损仅为横向的 1/3，磁导率之 比为 6： 1，其铁损约为热轧带的 1/2，磁导率为后者的 2.5 倍。
4)高磁感冷轧取向硅钢片： 高磁感冷轧硅钢带皆为单取向钢带， 主要用于电信与仪表工业中 的各种变压器、扼流圈等电磁元件的制造。其应用场合有两个主要特点，一是小电流即弱磁 场条件下， 要求材料在弱磁场范围内具有高的磁性能， 即高的 μ0 值和高的 B 值； 第二个特 点是使用频率高， 通常都在 400Hz 以上， 甚至高达 2MHz。为减小涡流损耗和交变磁场下的有 效磁导率，一般使用 0.05-0.20mm 的薄带。
牌号表示

中国牌号
1)冷轧无取向硅钢带(片)

表示方法： DW+铁损值(在频率为 50HZ，波形为正弦的磁感峰值为 1.5T 的单位重量铁损值。 ) 的 100 倍+厚度值的 100 倍。 如 DW470-50 表示铁损值为 4.7w/kg，厚度为 0.5mm 的冷轧无取
向硅钢，现新型号表示为 50W470。
2)冷轧取向硅钢带(片)

表示方法： DQ+铁损值(在频率为 50HZ，波形为正弦的磁感峰值为 1.7T 的单位重量铁损值。 ) 的 100 倍+厚度值的 100 倍。有时铁损值后加 G 表示高磁感。如 DQ133-30 表示铁损值为 1.33， 厚度为 0.3mm 的冷轧取向硅钢带(片)，现新型号表示为 30Q133。
3)热轧硅钢板

热轧硅钢板用 DR 表示，按硅含量的多少分成低硅钢(含硅量≤2.8%)、高硅钢(含硅量＞ 2.8%) 。表示方法： DR+铁损值(用 50HZ 反复磁化和按正弦形变化的磁感应强度最大值为 1.5T 时的单位重量铁损值)的 100 倍+厚度值的 100 倍。如 DR510-50 表示铁损值为 5.1，厚度为 0.5mm 的热轧硅钢板。家用电器用热轧硅钢薄板的牌号用 JDR+铁损值+厚度值来表示，如 JDR540-50。
日本牌号
1)冷轧无取向硅钢带

由公称厚度(扩大 100 倍的值) +代号 A+铁损保证值(将频率 50HZ，最大磁通密度为 1.5T 时的铁损值扩大 100 倍后的值)。如50A470 表示厚度为 0.5mm，铁损保证值为≤4.7 的冷轧 无取向硅钢带。
2)冷轧取向硅钢带

由公称厚度(扩大 100 倍的值) +代号G：表示普通材料， P：表示高取向性材料+铁损保证值 (将频率 50HZ， 最大磁通密度为 1.7T 时的铁损值扩大 100 倍后的值) 。如 30G130 表示厚度 为 0.3mm，铁损保证值为≤1 .3 的冷轧取向硅钢带。
