排水工程技术安全交底
工程名称：世纪佳苑2#、3#楼
分部工程名称：排水工程及卫生器具的安装
交底内容：
1、放工准备：采用的排水管和配件均要有出厂合格证，采用的嵌缝材料和工具齐全。安装机具准备齐、足、穿墙、穿板的孔洞已畅通。埋地管沟已挖好，且经过隐蔽验收，管子已进现场，架设架支好。
2、人员组织：工班根据施工进度计划安排人员进行施工。工班长负责安装工程质量和对工人进行技术、安全交底。

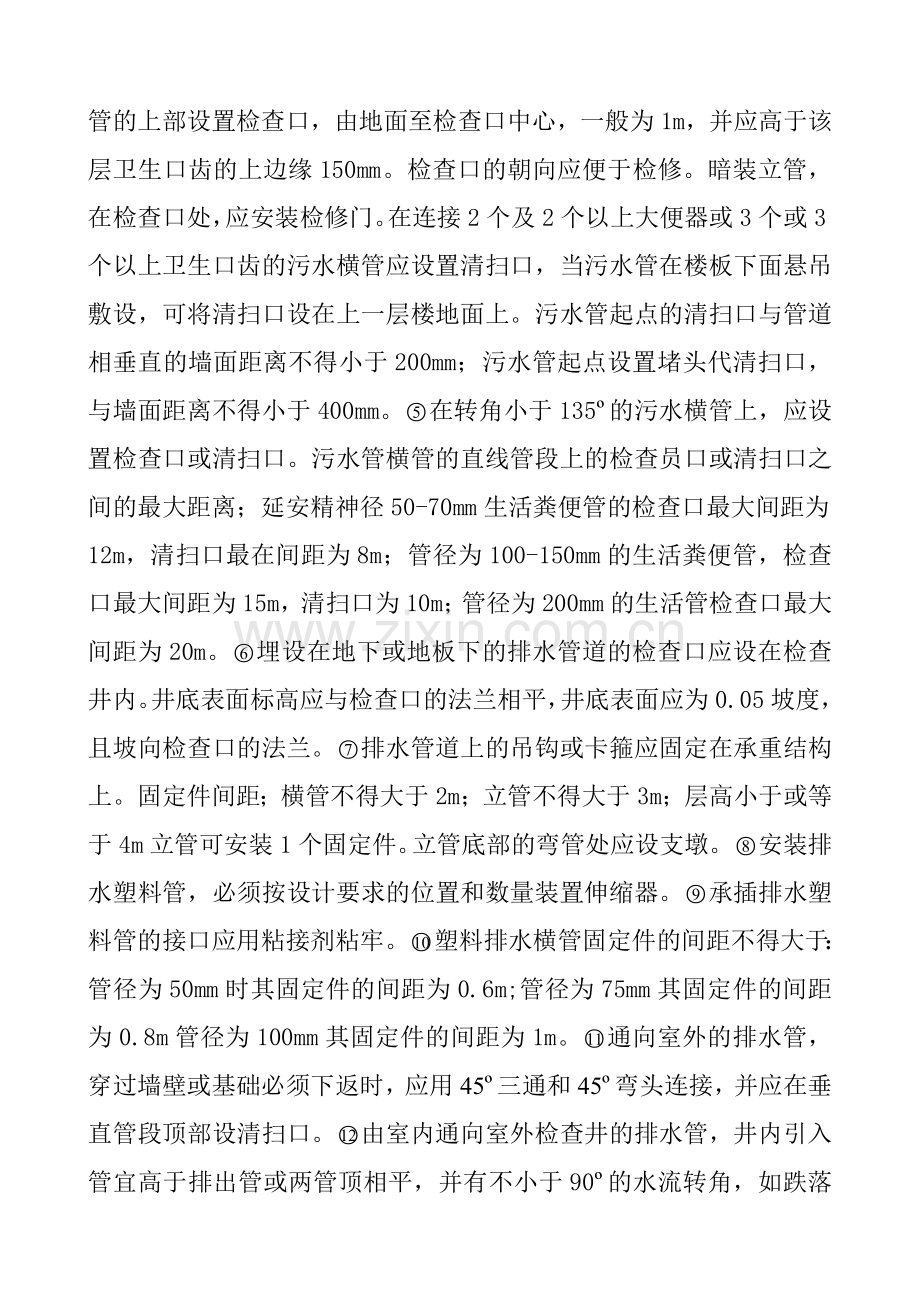

3、施工工艺和施工操作：埋地排水管先内外清理干净后。刷冷底子油一道，热沥青二道；采用石棉水泥接口，打口前需要填充油麻，捻麻深度不得超过承口深度的1/3；出户埋地干管和立管连接要用两个45º弯头、要求砼支墩固定；承插管道的接口，要用麻丝填充用水泥或石棉水泥打中口不得用一般水泥砂浆抹口。排水管道的横管与横管、横管与立管的连接，应用45º三通或45º四通和90º斜四通连接。立管与排水管端部的连接，宜采用两个45º弯头或弯曲半径不是少于4倍管径90º的弯头。生活污水管道的坡度要求。管径50mm标准坡度应为0.035；管径75mm标准坡度为0.025,最小坡度 为0.015;管径100mm樯高坡度 为0.020mm,最小坡度为0.012mm；管径为125、150、200mm，其标准坡度分别为0.015、0.010、0.008；最小坡度分别为0.010、0.007、0.005。在生活污水管道上，设检查检查或清扫口呆符合以下规定：在立管上应每两层设置一个检查口只是 在最低层和有卫生器具的最高层，必须设置。对于“乙字”管，则在该层“乙”字管的上部设置检查口，由地面至检查口中心，一般为1m，并应高于该层卫生口齿的上边缘150mm。检查口的朝向应便于检修。暗装立管，在检查口处，应安装检修门。在连接2个及2个以上大便器或3个或3个以上卫生口齿的污水横管应设置清扫口，当污水管在楼板下面悬吊敷设，可将清扫口设在上一层楼地面上。污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm；污水管起点设置堵头代清扫口，与墙面距离不得小于400mm。在转角小于135º的污水横管上，应设置检查口或清扫口。污水管横管的直线管段上的检查员口或清扫口之间的最大距离；延安精神径50-70mm生活粪便管的检查口最大间距为12m，清扫口最在间距为8m；管径为100-150mm的生活粪便管，检查口最大间距为15m，清扫口为10m；管径为200mm的生活管检查口最大间距为20m。埋设在地下或地板下的排水管道的检查口应设在检查井内。井底表面标高应与检查口的法兰相平，井底表面应为0.05坡度，且坡向检查口的法兰。排水管道上的吊钩或卡箍应固定在承重结构上。固定件间距；横管不得大于2m；立管不得大于3m；层高小于或等于4m立管可安装1个固定件。立管底部的弯管处应设支墩。安装排水塑料管，必须按设计要求的位置和数量装置伸缩器。承插排水塑料管的接口应用粘接剂粘牢。塑料排水横管固定件的间距不得大于：管径为50mm时其固定件的间距为0.6m;管径为75mm其固定件的间距为0.8m管径为100mm其固定件的间距为1m。通向室外的排水管，穿过墙壁或基础必须下返时，应用45º三通和45º弯头连接，并应在垂直管段顶部设清扫口。由室内通向室外检查井的排水管，井内引入管宜高于排出管或两管顶相平，并有不小于90º的水流转角，如跌落差大于300mm可不受角度限制。暗装或埋地的排水管道，必须在隐蔽前做好灌水试验，其灌水高度应不低于底层地面的高度。满水15分钟后，再灌满，延续5分钟，液面不下降者为合格。
4、卫生器具的安装：卫生器具的连接管、煨弯、应均匀一致。卫生器具安装，宜采用预埋螺栓或膨胀螺栓固定。如木螺栓固定，预埋的木砖须防腐处理。并要求凹进净面墙10mm。卫生器具支、托架的安装须平整牢固与器具接触要求紧密。安装完卫生口齿后，应有保护措施。卫生器安装应正确，单独器具允许偏差为10mM；成排器具允许偏差不得超过3mm；安装高度如无设计要求时，应符合以下规定：污水盆（池）架空式允许高度差为800mM；落地式为500mm高；洗涤盆（池）高为800mm；洗脸盆（池）、洗手盆（池）和洗手槽均要求高800mm；浴盆高520mm；蹲式大便器高地面180mm；低水箱高为800mm；坐式大便器高压水箱要求高1800mm；低压水箱外露排水管式要求高510mm虹有误喷式高为470mm；小便器立式要求高1000mm，挂式小便器立式要求高600mm；小便槽高为200mm；大便槽冲洗箱不低于2000mm。连接卫生器具的排水管管径和最小坡度要求：污水盆及池和单双格洗涤盆及池管径50mm的管道最小坡度为0.025;浴盆和淋浴器管径50mm的,管道最小坡度为0.020;洗手盆、洗脸盆32-50mm的管道最小坡度为0.020;大便器高低水箱、自闭式和拉管式冲洗阀排水管径100mm者，管径最小坡度为0.012、小便器手动冲洗阀、自动冲洗水箱排水管管径40-50mm者，管径的最小坡度为0.020。小便槽冲洗管冲洗孔应斜向下安装，同墙面成45º角。地漏应安装在地面最低处，其蓖子顶在低于地面表面5mm处。卫生器具给水配件安装的高度要求：落地式污水盆水龙头中心距地面高为800mm；架空式水盆水龙头、洗涤盆水龙头、洗手盆水龙头、洗脸盆水龙头水槽水龙头中心距地面高为1000mm；大便器水动式自闭式冲洗阀中心距地面高为600mm；立式小便器中心距地面高为1130mm；挂式小便器角阀及截止阀中心距地面高为1050mm；小便槽多孔冲洗管距地面高为1100mm。卫生器具安装完毕后要进行盛水试验，符合要求者为合格。
5、质量标准：管道及符件材质符合要求。所有的管道安装和管合埋设均要求拉线校正。坡度应符合设计及规范要求；间距与卡距和试压符合要求且安装合理、牢固并符合设计和规范要求。管道和阀门安装允许偏差要求：水平管道纵横方向弯曲不大于100mm。立管垂直度要求，第米不大于2mm；全长不大于100mm。成排管段和成排阀门，在同一直线上间距允许偏差为3mm。散热器安装允许偏差要求：散热器内表面与墙表面距离允许偏差为6mm；散热器与窗口中心允许偏差为20mm；散热器中心垂直度允许偏差为3mm。焊接的焊缝均匀牢固，焊缝加强面高度和宽度均符合规范规定。且在允许偏差内。卫生器具种类、规格、颜色、质量应符合设计要求；安装成的满水试验达到设计要求；卫生器具安装位置正确、安装平直、牢固；坐标允许偏差，单独器具为10mm，成排器具为5mm，器具水平垂直度器具高度和给水配水件的安装高度和卫生器具排水管管径的最小坡度均符全规范要求。
6、成品保护：已完的管道安装后，严禁碰击损伤和磨擦面层光漆。室内刷白和刷涂料等工程，要予以遮盖，以防粘污。卫生器具更要严加防护，如有裂纹，缺边，边楞的要换掉。可用草包遮挡，并有危险标志。
7、安全措施：各种管道安装中，和套线，截管时，要支牢操作架，机具不能带病运转；电气焊注意安全，戴防护手套和防护眼镜，剩余管件，不能从窗口中丢下，要系好轻轻放下。搬运卫生器具不能蛮干以防摔倒后伤器具及伤人。卫生器具安装前，放在不易碰击的地方。
8、文明施工：各种材料要合理使用，不能浪费，不能乱摆乱放，每天未使用完的要及时收捡入库。垃圾要及时清理干净。做到工完场清。

交底人：

接底人：

年 月 日
