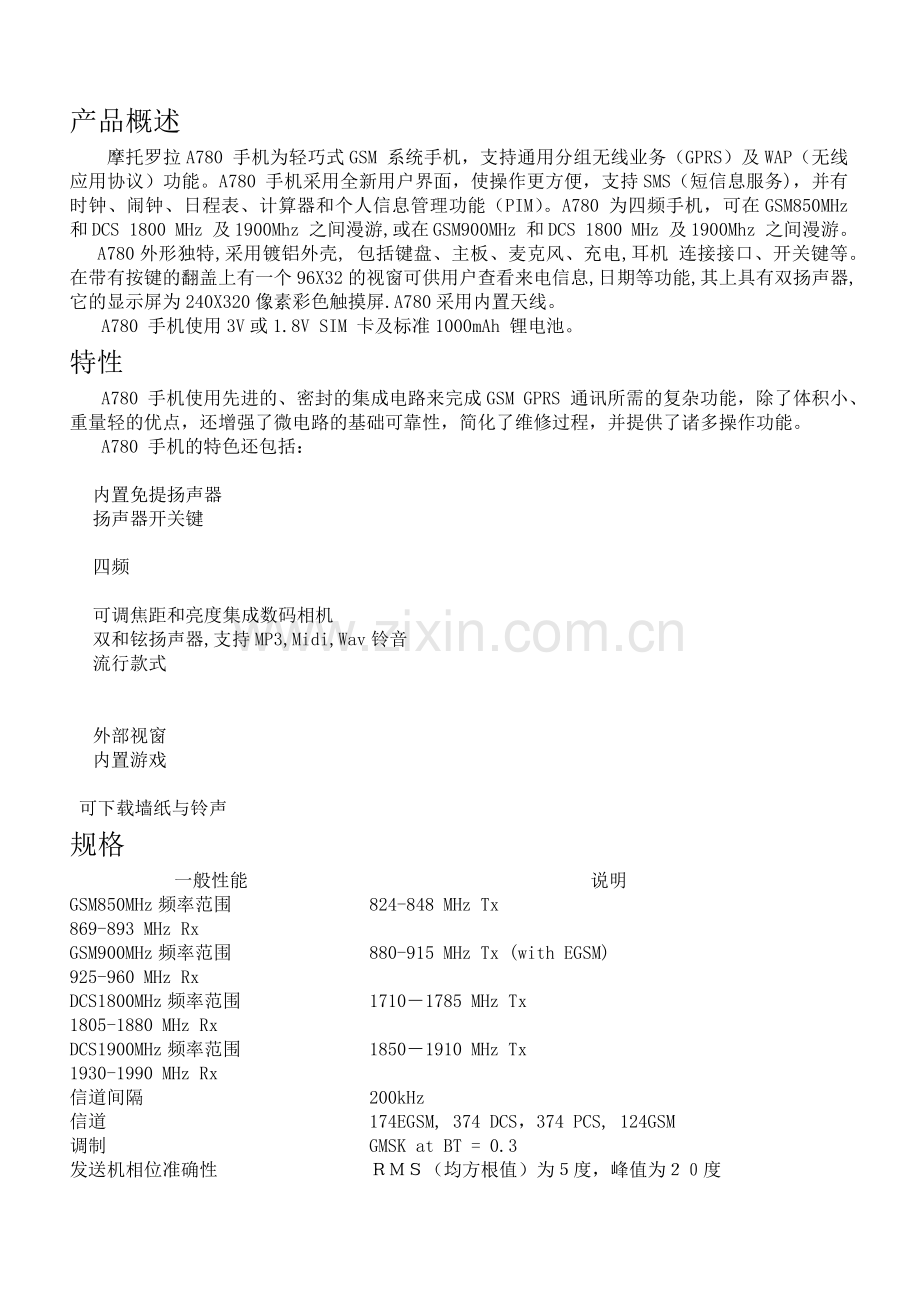

产品概述
摩托罗拉A780 手机为轻巧式GSM 系统手机，支持通用分组无线业务（GPRS）及WAP（无线应用协议）功能。A780 手机采用全新用户界面，使操作更方便，支持SMS（短信息服务)，并有时钟、闹钟、日程表、计算器和个人信息管理功能（PIM）。A780 为四频手机，可在GSM850MHz 和DCS 1800 MHz 及1900Mhz 之间漫游,或在GSM900MHz 和DCS 1800 MHz 及1900Mhz 之间漫游。
A780外形独特,采用镀铝外壳, 包括键盘、主板、麦克风、充电,耳机 连接接口、开关键等。在带有按键的翻盖上有一个96X32的视窗可供用户查看来电信息,日期等功能,其上具有双扬声器,它的显示屏为240X320像素彩色触摸屏.A780采用内置天线。
A780 手机使用3V或1.8V SIM 卡及标准1000mAh 锂电池。
特性
A780 手机使用先进的、密封的集成电路来完成GSM GPRS 通讯所需的复杂功能，除了体积小、重量轻的优点，还增强了微电路的基础可靠性，简化了维修过程，并提供了诸多操作功能。
A780 手机的特色还包括：

内置免提扬声器
扬声器开关键

四频

可调焦距和亮度集成数码相机
双和铉扬声器,支持MP3,Midi,Wav铃音
流行款式

外部视窗
内置游戏

可下载墙纸与铃声
规格
一般性能
说明
GSM850MHz频率范围
824-848 MHz Tx
869-893 MHz Rx
GSM900MHz频率范围
880-915 MHz Tx (with EGSM)
925-960 MHz Rx
DCS1800MHz频率范围
1710－1785 MHz Tx
1805-1880 MHz Rx
DCS1900MHz频率范围
1850－1910 MHz Tx
1930-1990 MHz Rx
信道间隔
200kHz
信道
174EGSM, 374 DCS，374 PCS, 124GSM
调制
GMSK at BT = 0.3
发送机相位准确性
ＲＭＳ（均方根值）为５度，峰值为２０度

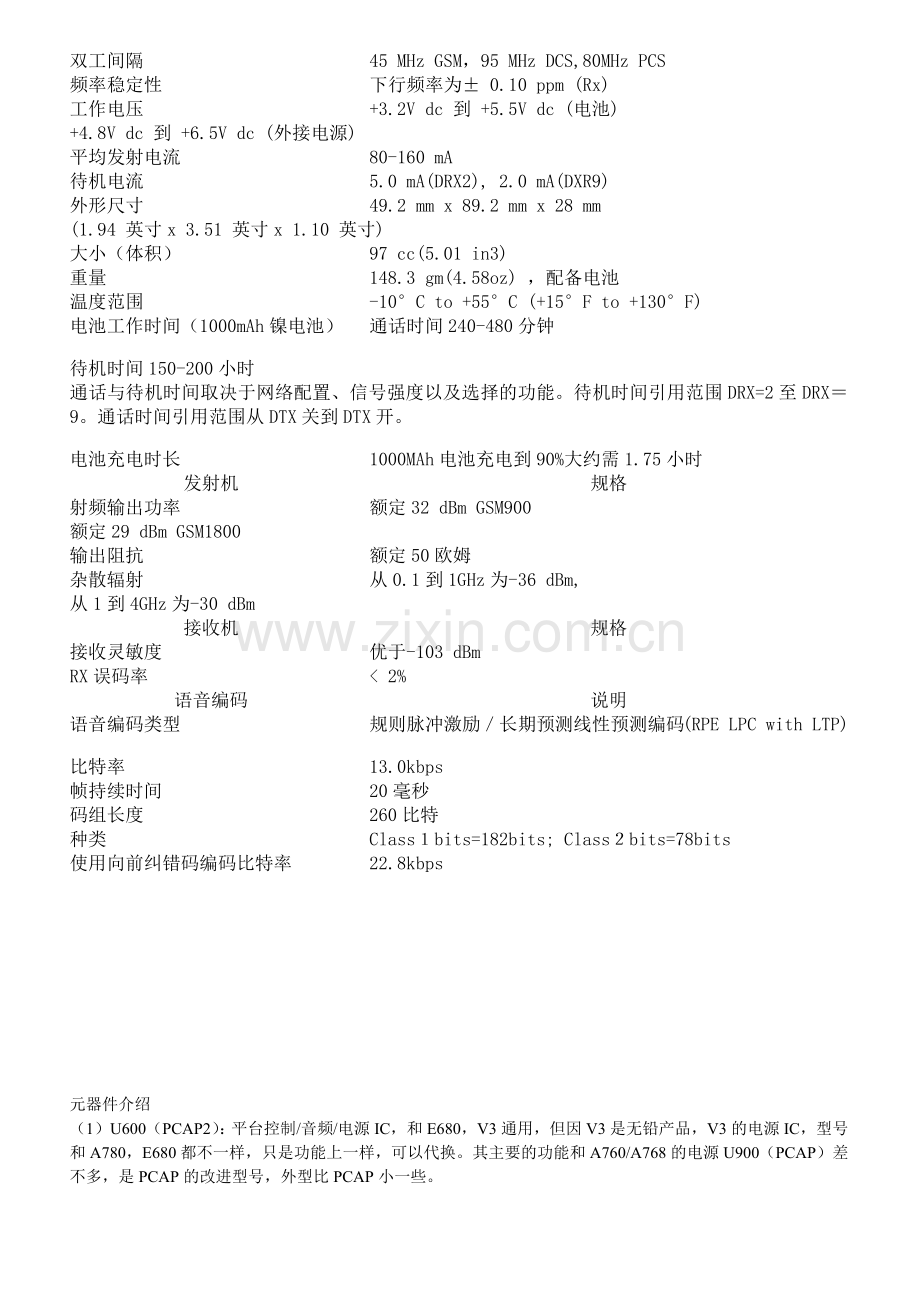

双工间隔
45 MHz GSM，95 MHz DCS,80MHz PCS
频率稳定性
下行频率为± 0.10 ppm (Rx)
工作电压
+3.2V dc 到 +5.5V dc (电池)
+4.8V dc 到 +6.5V dc (外接电源)
平均发射电流
80-160 mA
待机电流
5.0 mA(DRX2), 2.0 mA(DXR9)
外形尺寸
49.2 mm x 89.2 mm x 28 mm
(1.94 英寸x 3.51 英寸x 1.10 英寸)
大小（体积）
97 cc(5.01 in3)
重量
148.3 gm(4.58oz) ，配备电池
温度范围
-10°C to +55°C (+15°F to +130°F)
电池工作时间（1000mAh镍电池）
通话时间240-480分钟
待机时间150-200小时
通话与待机时间取决于网络配置、信号强度以及选择的功能。待机时间引用范围DRX=2至DRX＝9。通话时间引用范围从DTX关到DTX开。
电池充电时长
1000MAh电池充电到90%大约需1.75小时
发射机
规格
射频输出功率
额定32 dBm GSM900
额定29 dBm GSM1800
输出阻抗
额定50欧姆
杂散辐射
从0.1到1GHz为-36 dBm,
从1到4GHz为-30 dBm
接收机
规格
接收灵敏度
优于-103 dBm
RX误码率
< 2%
语音编码
说明
语音编码类型
规则脉冲激励／长期预测线性预测编码(RPE LPC with LTP)
比特率
13.0kbps
帧持续时间
20毫秒
码组长度
260比特
种类
Class１bits=182bits; Class２bits=78bits
使用向前纠错码编码比特率
22.8kbps

元器件介绍
（1）U600（PCAP2）：平台控制/音频/电源IC，和E680，V3通用，但因V3是无铅产品，V3的电源IC，型号和A780，E680都不一样，只是功能上一样，可以代换。其主要的功能和A760/A768的电源U900（PCAP）差不多，是PCAP的改进型号，外型比PCAP小一些。
（2）U300（NEPTUNE-LTE）：手机部分的CPU，和E680，A768I，V300，V600等都通用。
（3）U301：手机部分的字库和暂存，内部含有8M的暂存和32M的字库。A760和A768和字库和暂存是独立分开的，而到了A768I，E680，A780都把这二个芯片集成到一起，所以和它相配套的CPU也有原来的NEPTUNE-LT改为现在的NEPTUNE-LTE。和E680，A768I的芯片一样，但内部程序资料不一样。
（4）U130（RZ/TX/IC）中频IC，完成对混频后基带信号的处理，功率的控制
（5）U120（RF-IC）射频前端IC，完成接收的射频放大，混频，发射预放大。
（6）U100：天线开关
（7）U110：功放
（8）FL100：接收四频段的带通滤波器。
（9）M300：读卡器
（10）U400（BUIVERDE）：PDA 部分的CPU，和E680通用，整个芯片分二层，底层是CPU，上层是装有PDA部分程序资料的32M字库，芯片和E680一样，但内部的程序资料不一样。
（11）U500：蓝牙芯片
（12）U407：是PDA部分的含有16M暂存的64M字库，主要用于存储用户资料。
（13）U404：振荡产生背景灯驱动电压。
（14）Y400：U400的13M时钟]
（15）Y401：U400的32.768KHZ时钟。
（16）Y500：蓝牙的工作时钟15.36MHZ。
（17）Y600：电源U600的实时时钟32.768KHZ。
（18）Y140：U300的26MHZ系统时钟。
单元电路分析
接收电路：
如图1，从天线接收下来的射频信号经射频测试接口M100进入天线开关U100的20脚。在天线开关选择后分别输出四个频段的射频信号，850M，900M，1800M，1900M。工作在哪个频段由U130输出送到U100的CNTRL-1，CNTRL-2，CNTRL-3逻辑电平组合来决定。这四路的射频信号经四频段的滤波器FL100带通滤波后送到接收前端U120，如图2，在U120内进行低噪声放大，混频，相位滤波，直流矫正后输出四路的IIN，IBIN，QIN，QBIN的基带信号，再送到U130（如图3），在其内部进行模数转换，GMSK解调，信道滤波，数模转换，低通滤波后通过ENR，CLKR，FSR，DRI这四个信号送到手机的CPU（U300）进行进一步的处理。
发射电路：
CPU（U300）通过三总线RF-DATA，RF-CLK，RF-CS对中频（U130）进行编程控制，在U130内部的发射锁相环形成指定信道的发射频谱由22和23脚分二个频段（850M/900M）和（1800M/1900M）输出到U120，如图3所示。在U120内部进行预放大后输出，经U121，U122衰减后送到功放U110，经U110功率放大后分二路1800M/1900M和850M/900M送到天线开关，在线开关内低通滤波，频段切换后从20脚输出，经过射频测试接口M100送到天线发射出去,如图1。

图1

图2
接收本振电路：
如图2所示，U120的14脚是接收本振（压控振荡器）的调谐电压，它是本振频率微调，U120的15脚也是接收本振（压控振荡器）的调谐电压，它是粗调，该电压的高低决定了接收本振的振荡频率的高低。具体振荡在哪个载频上由CPU（U300）通过三总线RF-DATA，RF-CLK，RF-CS对U130进行编程后确定U130的接收锁相环输出指定的信道的调谐电压。U120的11脚是接收本振的振荡频率反馈信号，送到U130的琐相环内进行鉴相。

图3

发射本振：
整个发射锁相环也在U130的内部，所以发射本振电路在U130的内部。音频和控制信号的加载调制也在U130内部，所以从U130的22脚（850M/900M）和23（1800M/1900M）脚输出已调制的发射频谱。

图4

振铃电路：
如图4，振铃信号由电源U600的LOUDSPEAKER-和LOUDSPEAKER+输出分别经R604，R603，滤波器FL401送到翻盖接口J402的15和14脚。免提的受话也是这一路输出，这是个复用的电路，LOUDSPEAKER-在振铃输出时是ALATN信号，LOUDSPEAKER+在振铃输出时是ALATP信号。

图5
受话电路：
电源U600送出的二路受话信号EAR-SPKR-，EAR-SPKR+经滤波器FL602，送到翻盖接口J402的16脚和17脚。

耳机电路：

图6

如图6，耳机的2脚是耳机受话的左声道输入；耳机的3脚是耳机受话的右声道输入；耳机的4脚是耳机送话直流偏置和送话器音频信号的输出；耳机的5脚是耳机插入的检测脚；耳机的1脚是耳机耳机的接地脚；
在正常不插入耳机的状态下，耳机的3脚和5脚短路，耳机的4脚和6脚也短路。当插入耳机时，耳机的3脚和5脚断开，耳机的4脚和6脚也断开。这时V-AUDIO（2.775V）经R648，R650得到一个逻辑高电平送到电源U600的H5脚，由此手机判断耳机已插入，进入耳机状态，U600的HS-MIC-BIAS电压通过R642，R644，C605给耳机的4脚加1.3V左右直流偏置电压。受话音频切断给听筒的输出，给耳机的3脚和2脚输出受话音频。当拔出耳机时V-AUDIO（2.775V）经R648和接地的电阻R694分压，在R694上得到一个低电平，经R650送到电源U600的H5脚，由此手机判断耳机拔出，断开耳机状态，受话音频由听筒输出。

背景灯驱动电路：
如图7所示，U404是直流-直流变换IC，和外接的电感L401产生高频振荡，经D401检波，C466滤波后在C466上产生16V的直流电压，驱动显示屏的背景灯。U404的输入电压是4。2V的B+经限流电阻R412送到U404的5脚。U404的工作状态由4脚输入的LCD-FL来控制。LCD-FL由U400的E6脚输出。

图7

充电电路
如图8所示，不插充电器，电池供电时，电池电压BATT+通过电池触片J604的4脚加到供电切换开关管Q252的D极，同时电源U600输出MAIN-FET低电平的控制电压加到Q256的G极，电池电压BATT+通过D203，R2821加到Q255，Q255截止，Q256导通在它的S极得到低电平，Q252导通在它的S极产生B+，给主板供电。
当插入充电器时，充电器的输入电压USB-PWR-IN加到Q254的S极，U600的N13脚0V-GATE输出低电平到
Q254的G极，Q254导通，在它的S极得到和USB-PWR-IN电压大小几乎不变的USB-PWR电压，该电压经Q251，D204产生B+。同时USB-PWR电压经充电电流检测电阻R284，充电管Q253，D205送到电池的正极BATT+。
充电时供电切换管Q252截止，电池BATT+不产生B+向主板供电，由充电器供电。

翻盖键盘电路
如图9所示，J402是翻盖接口，BL-SINK是翻盖背景灯的驱动电压，低电平时背景灯亮，有U600输出，
BL-FDBK是背景灯的反馈信号，送回到U600。EAR-SPKR+OUT，EAR-SPKR-OUT，是驱动听筒的音频信号，由U600输出；J402的14和15脚是振铃和免提驱动音频信号；J402的6，7，8，10，11是和U300通信的AGPS控制总线；J402的19脚是从U600输入的32。768KHZ时钟；J402的2，3，4脚是GAPS的供电脚，它来自U600；J402的22，23，24，25，26，28，29是翻盖键盘的扫描线，由U400控制。
操纵杆键电路：
如图9所示，J401是操纵杆键电路的接口，J401的5，6，7，8，9，10脚是5方向操纵杆键的扫描线，由U400控制；J401的4脚是开机键，送到U600的J12脚；J401的1脚是U600给送话器加直流偏置电压；J401的2脚是送话器地音频信号，送到U600放大处理。J401的12脚是对5方向操纵杆键灯的驱动电压，低电平时背景灯亮

图8

图9

图10
供电电路：
如图10，电源U600分别输出多路的电压供不同的电路使用，下面分别列出各路供电的对象；

电压标注对应关系
电源U600输出的电压名称
电压使用端的名称
电压值
供电对象
VAP-USB
VCC-USB
3.3V
U400
VAB-IO
VCC-CIF
2.775V

VAP-CORE
VCC-CORE
1.1V
U400
VAP-SRAM
VCC-SRAM
1.875V
U400
VAB-IO
VCC-LCD
2.775V
J400，U400
VAB-IO
VCC-USIM
2.775V
U400
VAB-IO
VCC-BB
2.775V
U400
VAB-IO
VGAM-IO
2.775V
J402
VAB-MEM
VCC-MEM
1.875V
U400
VAB-MEM
VCC-MEM-CORE
1.875V
U400
VAP-PLL PWR-KEY
VCC-PLL
2.775V
U400，
V-AUDIO
VCC-AUDIO
2.775V
U400
VBT-RF
VGAM-CORE
2.775V
U500，J402
VAP-GAM-RF
VGAM-RF
2.775V
J402
VAB-IO
VCC-IO
2.775V
U400，J406，U402，U500
B+

3.2V-4.4V
U600，U110，J404，U404
VBB-REF

1.575V
U300
VRF-LAN

2.775V
U110，U120，U130
VRF-VCO

2.775V
U120，U130
VRF-TXRX

2.775V
U300，U130，
V-BOOST

5.5V
J401，U600
VAP-MMC

2.775V
J404
SIM-VCC

3V
M300，U300
VAB-IO

2.775V
U300，U400，U407，U606，U600
VAB-MEM

1.875V
U301，U300，U407
PWR-KEY

2.775V
U600
BATT+

3.2V-4.2V
J604，U600

MOTOROLA
E680/A780升级方法

说明：
升级平台用RSD Lite 1.71或RSD Lite 1.2
本平台适用于MOTOROLA的LCA系列机型和LEGACY系列机型
根据机型不同，请选择相应的版本文件，若使用不带供电的数据线请将电池充满电
软硬件要求
l 操作系统WIN2000 SP4/WINXP SP2
l CPU:奔腾233MHz或以上
l 硬盘：100M以上空间
l 内存：64M以上
l 数据线：SKN6311B
请先安装RSD Lite 1.71,安装时请将显示器分辨率设置在1024×768,然后将数据线连接手机，若是初次安装请按照相应的提示安装驱动程序，安装完成后界面如下

接下来按如下步骤完成升级
l 点击File name右侧按钮选择文件，根据机型不同选择不同的FLASH和FLEX文件（有些机型没有FLEX文件）
例：（所述为当前软件版本，可能随时更新）
E680的软件版本为
R51_G_0F.51.A1P_0F.40.B1P_T672LE_L001_S005_P004_GSLE680T672LC017_full
A780的软件版本为
R52_G_0D.44.A2P_0D.34.B1P_T672ZD_L001_S022_P009_GSOA780T672ZD01B_full
A760的FLASH/FLEX版本为
EZX_G_00.71.A1R_00.39.B1R_full_prc/EZX_G_00.71.A1R_T670UT_S014_00F_1ff
注：有些A760手机用电话卡可以进入测试状态，需要做一个补丁，该文件为
GAS_ASIA_T670UT_S014_default

下图为调入E680的FLASH文件后的界面

调入A780的FLASH文件后的界面如下图

l 然后连接手机并开机，可以连接多台手机，此时手机会和电脑联机，在下面状态栏内会依次显示连接状态，序列号，接口类型，手机的IMEI号码
l 点击Show Device可刷新查看连接状态，正常联机后，请点击Start键，开始升级，切记升级期间禁止断电或断开连接，此时Status和Progress会显示手机当前的升级状态和进度
l 若手机升级正常则在Result栏显示PASS,否则显示FAIL
l 若须升级FLEX请重复以上步骤
断开数据线，点击Close关闭程序，升级完成
