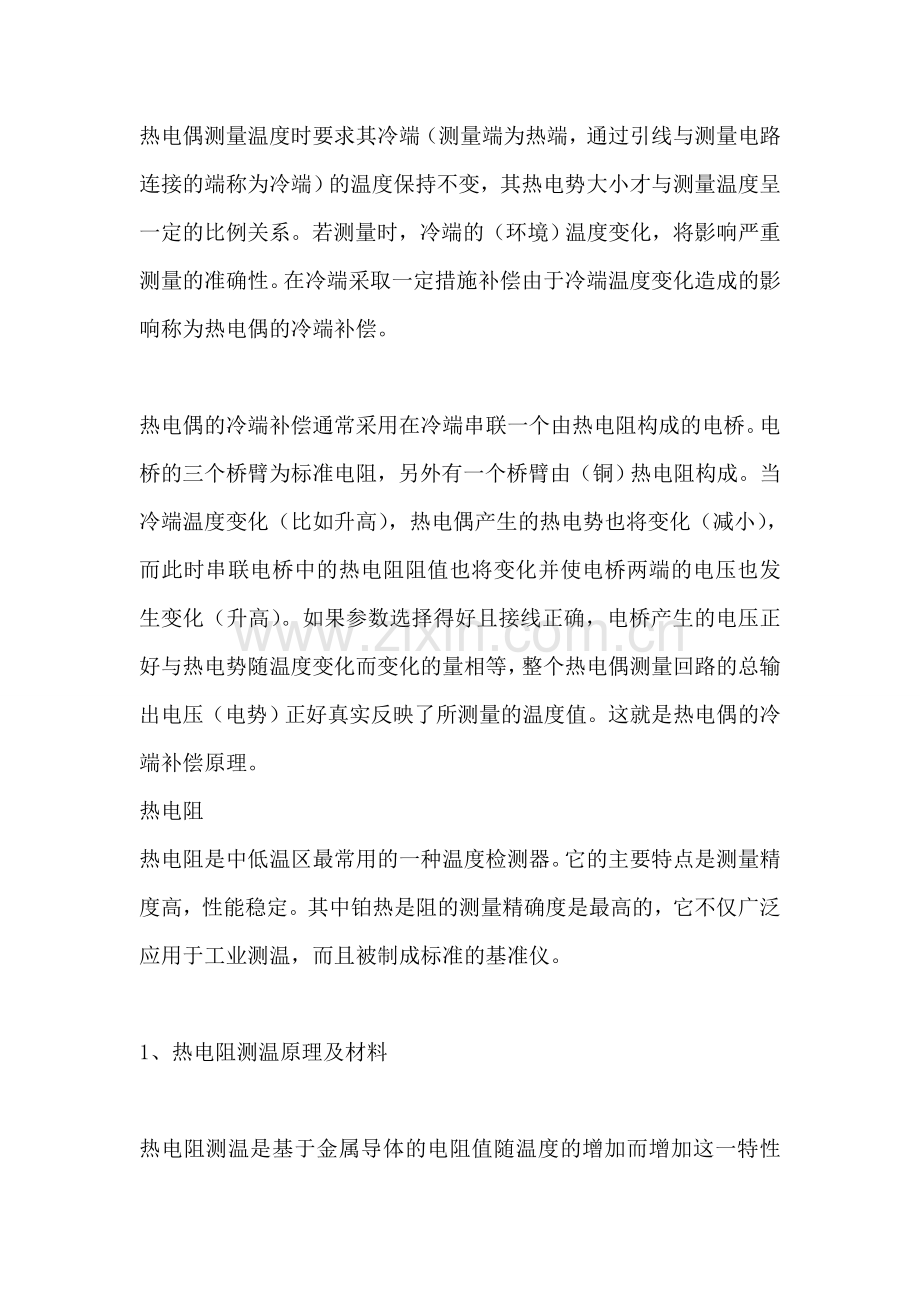

热电偶测量温度时要求其冷端（测量端为热端，通过引线与测量电路连接的端称为冷端）的温度保持不变，其热电势大小才与测量温度呈一定的比例关系。若测量时，冷端的（环境）温度变化，将影响严重测量的准确性。在冷端采取一定措施补偿由于冷端温度变化造成的影响称为热电偶的冷端补偿。

热电偶的冷端补偿通常采用在冷端串联一个由热电阻构成的电桥。电桥的三个桥臂为标准电阻，另外有一个桥臂由（铜）热电阻构成。当冷端温度变化（比如升高），热电偶产生的热电势也将变化（减小），而此时串联电桥中的热电阻阻值也将变化并使电桥两端的电压也发生变化（升高）。如果参数选择得好且接线正确，电桥产生的电压正好与热电势随温度变化而变化的量相等，整个热电偶测量回路的总输出电压（电势）正好真实反映了所测量的温度值。这就是热电偶的冷端补偿原理。
热电阻
热电阻是中低温区最常用的一种温度检测器。它的主要特点是测量精度高，性能稳定。其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。

1、热电阻测温原理及材料

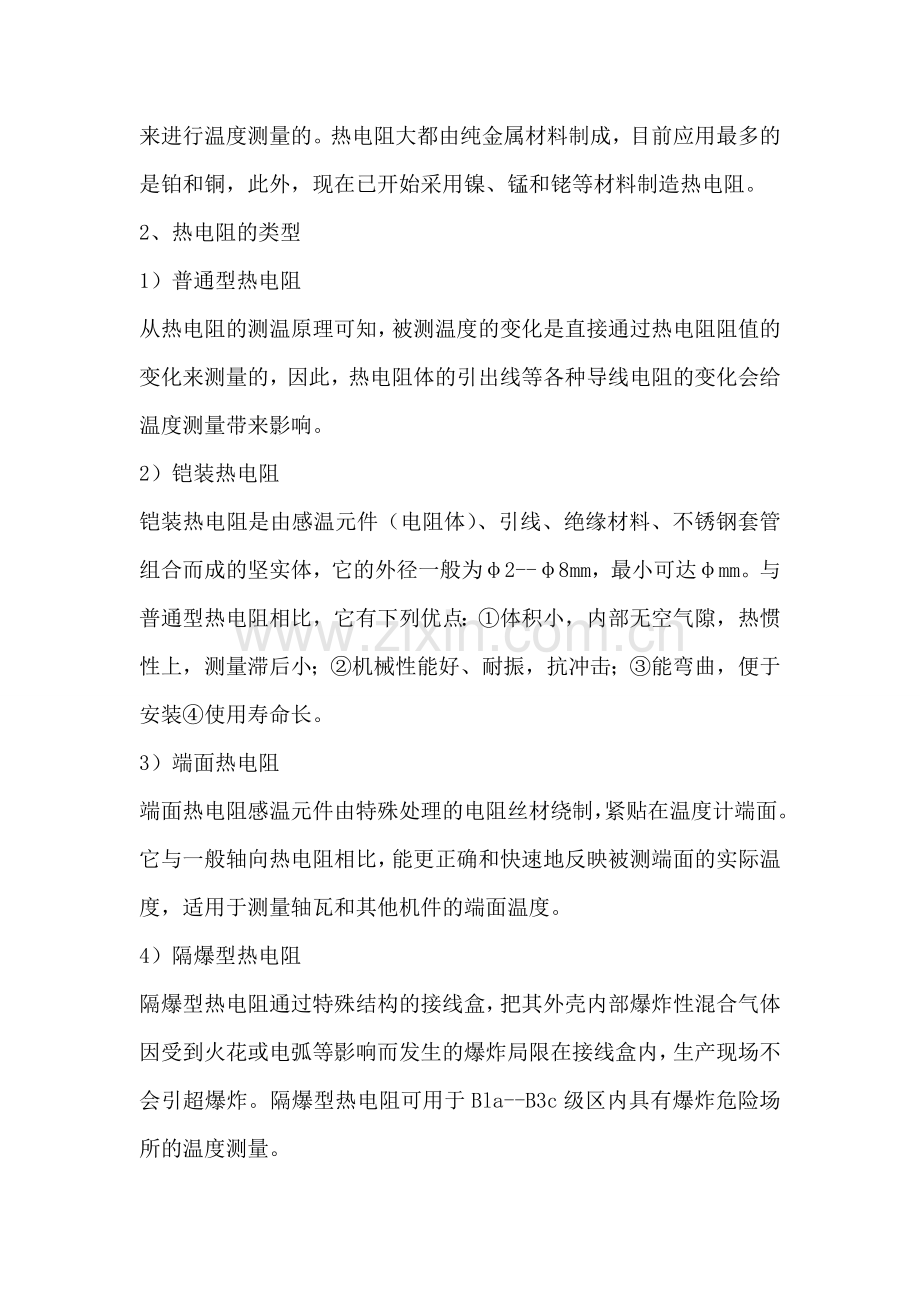

热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。
2、热电阻的类型
1）普通型热电阻
从热电阻的测温原理可知，被测温度的变化是直接通过热电阻阻值的变化来测量的，因此，热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。
2）铠装热电阻
铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ2--φ8mm，最小可达φmm。与普通型热电阻相比，它有下列优点：①体积小，内部无空气隙，热惯性上，测量滞后小；②机械性能好、耐振，抗冲击；③能弯曲，便于安装④使用寿命长。
3）端面热电阻
端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。
4）隔爆型热电阻
隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内，生产现场不会引超爆炸。隔爆型热电阻可用于Bla--B3c级区内具有爆炸危险场所的温度测量。
