兴慈变电所工程评估报告.doc

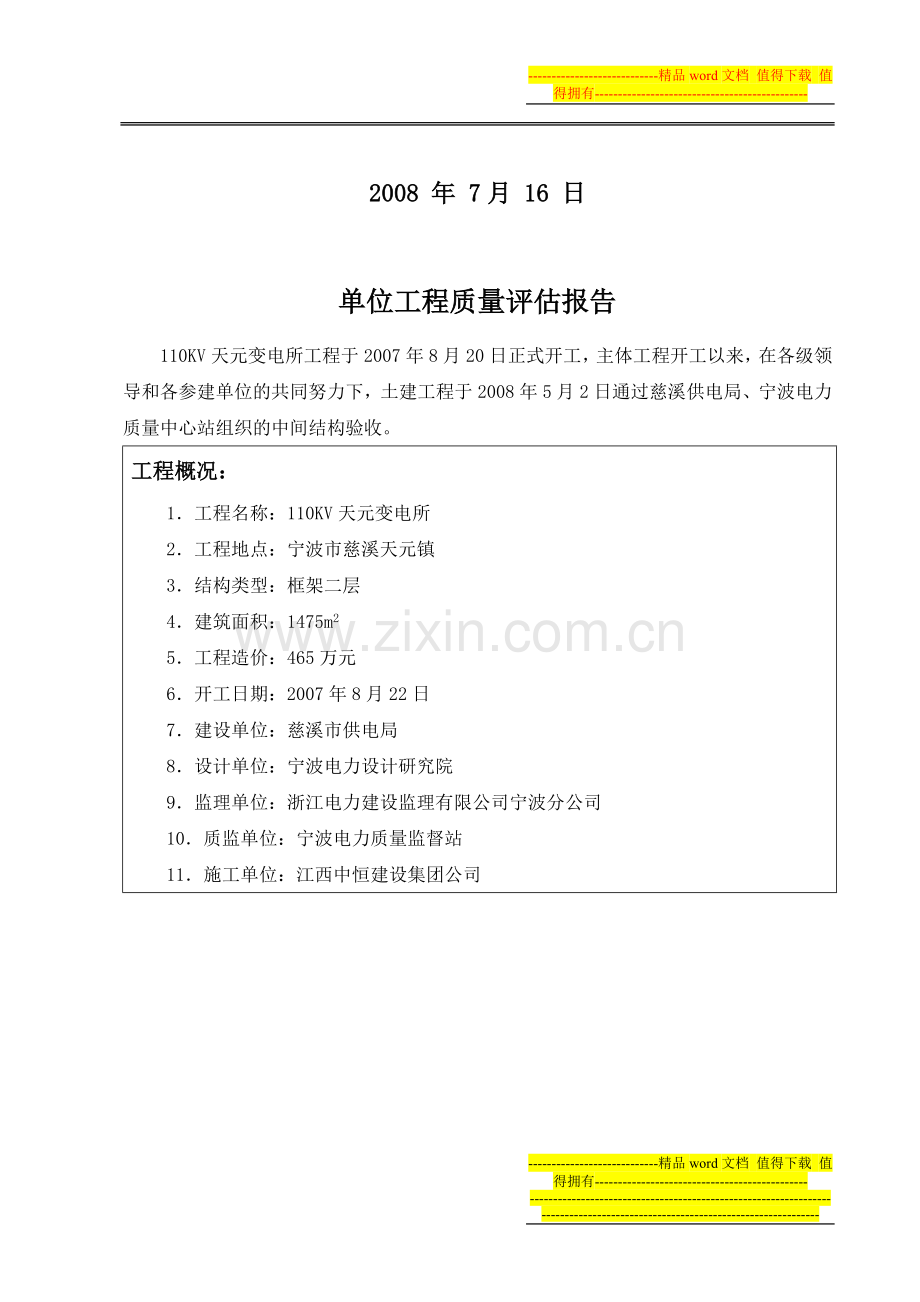

-精品word文档 值得下载 值得拥有-合同编号： 编号：110KV天元变电所工程工程质量评估报告工程名称： 110KV天元变电所 建设单位： 慈溪市供电局 施工单位： 江西中恒建设集团公司 设计单位： 宁波电力设计研究院 总监理工程师： 监理单位（章）：浙江电力建设监理有限公司宁波分公司2008 年 7月 16 日单位工程质量评估报告110KV天元变电所工程于2007年8月20日正式开工，主体工程开工以来，在各级领导和各参建单位的共同努力下，土建工程于2008年5月2日通过慈溪供电局、宁波电力质量中心站组织的中间结构验收。工程概况：1工程名称：110KV天元变电所2工程地点：宁波市慈溪天元镇3结构类型：框架二层4建筑面积：1475m25工程造价：465万元6开工日期：2007年8月22日7建设单位：慈溪市供电局8设计单位：宁波电力设计研究院9监理单位：浙江电力建设监理有限公司宁波分公司10质监单位：宁波电力质量监督站11施工单位：江西中恒建设集团公司土建工程单位工程名称：1.综合楼2户外配电装置的构架及支架基础、设备基础、独立避雷针基础、主变压器基础；3外道路、操作道及地坪、围墙及大门；4室内上下水道、化粪池、事故油池、消防室（砂箱）；5室内照明及室内外接地；6电缆沟；7围墙内土方平衡及平整；8消防工程；9所内通信的通信管线、插座安装施工。监理单位组织和实施：监理公司根据监理委托合同要求，结合110KV天元变电所工程规模、性质，委派袁晋同志担任项目监理工程师，代表公司负责110KV天元变电所工程的监理工作。总监根据监理大纲和委托监理合同内容组建了天元变电所项目监理部，并在监理规划和具体实施计划执行中对监理机构人员进行及时调整。自110KV天元变电所工程开工至今，已进场监理人员4人次，项目部有3人长驻现场。监理部人员的专业结构、技术职务结构合理，符合委托监理合同中对监理工作的要求，满足天元变电所工程监理目标控制的要求。天元变电所项目监理部成立后，总监主持并配合监理人员，根据委托监理合同、监理大纲，结合天元变电所工程具体情况，及时编制了天元变电所工程监理规划，作为项目监理机构全面开展监理工作的指导性文件。在监理规划的指导下，为具体指导投资、质量、进度控制的进行，编制了天元变电所工程土建和电气专业监理实施细则、重点部位监理旁站方案、工程质量检验计划、安全生产监督管理实施细则、创优规划、安全文明施工监理规划、原材料取样见证计划、土建工程质量通病防治措施，上述规划文件作为本工程规划开展监理工作的操作性文件。在实施过程中，监理人员明确职责，采用事前、事中、事后控制相结合的方式，有效的规范施工单位的建设行为，最大限度的避免违规行为的发生，使工程一直处于受控状态。监理单位质量行为：110KV天元变电所工程开工前，总监理工程师认真审查了江西中恒集团公司现场项目部的质量管理体系、技术管理体系、质量保证体系、安全文明施工措施和创优规划，并提出审查意见。同时要求承包商上报工程重点部位、关键工序的施工工艺和确保工程质量的措施，质量通病的防治措施，审查同意后给予签证，并监督其实施，确保天元变电所工程项目施工质量。项目监理部对承包单位委托的实验室及材料、构配件供应厂家进行了认真考察。江西中恒集团公司项目部委托的试验室资质及试验范围、计量检定证明、管理制度、人员的资质等符合规范规定，承担的试验项目范围能够满足天元变电所工程需要；工程使用的混凝土粗细骨料、水泥、钢材等工程材料供应商都经项目监理部认真审查，审查同意后，方允许使用该厂材料。对拟进场的材料、构配件报审表及其质量证明资料进行审核，并对进厂的实物按照相关规范规定的比例采用平行检验或见证取样方式进行抽检。对未经监理人员验收或验收不合格的工程材料、构配件，监理人员书面通知承包单位期限将不合格的工程材料撤出现场，从而保证了工程使用原材料的质量到达设计和规范要求。项目总监合理安排监理人员对负责区域施工过程进行巡视和检查。对隐患工程的隐患过程、下道工序施工完成后难以检查的关键部位、关键工序，进行旁站。天元变电所监理旁站控制的主要工序包括：基础桩基、土方回填、混凝土浇筑、梁柱节点钢筋隐蔽过程、高空作业、卷材防水层、主变安装、软母线耐张线夹压接、主变工频交流耐压、局部放试验等。项目监理部对施工单位上报的隐蔽工程报验表和自检结果及检验批、分项、分部工程质量验评资料进行认真审核和现场检查，符合要求后，予以签证。对施工过程中出现的质量缺陷，立即要求施工单位整改，并检查整改结果。到目前为止，监理部共发出监理工程师通知单18份，召开监理例会5次，安全会7次，所要求整改的内容都已整改，并经复查闭环。监理部对工程施工质量控制，通过采取事前控制、事中监督、事后总结的监理方式，按照监理实施细则及工程质量检验计划的要求，加强对W、H、S点的控制，严格把关。同时加强对人、机、料、法、环五要素的控制，坚持以人为本的原则，把质量隐患消灭在工程实体形成之前。另外，监理部加强对设计与施工单位之间协调力度，图纸中存在的问题争取在施工开始前澄清解决。监理部制定图纸审查、审阅制度，并认真执行，以提早发现和解决问题，保证施工图设计成品在施工运行或使用等方面，其质量特性能够符合设计文件和合同中关于对该产品的要求。工程标准强制性条文及电力房屋工程质量通病防治措施执行情况：110KV天元变电所工程施工过程中，监理人员认真学习工程质量标准中的强制性条文，并作为质量监理工作的重点控制内容，施工单位在施工中，重视强制性条文的贯彻实行，在各分部分项工程的各专业工序施工中，作为施工质量的主控项目。各项强标要求，在施工过程中均得到落实。根据电力建设工程质量监督总站，电质监200418号文件电力建设房屋工程质量通病防治工作规定要求，工程开工前，项目监理部结合本工程的特点，编制了110KV天元变电所土建工程质量通病防治措施，在施工过程中督促施工单位认真落实，确保这些通病在本工程中不再发生，本工程关于预防墙体裂缝，钢筋混凝土楼板裂缝，屋面渗漏，门窗渗漏，外墙渗漏及楼地面渗漏等防治措施均已在施工工程中得到落实。设计单位质量行为：110KV天元变电所工程是宁波电力设计院设计，工程开工后，设计院能及时对原设计场平、道路标高进行调整。施工中及时参加桩基基槽验收。宁波电力设计院按照委托设计合约的日期，准时、保质、保量的交付施工图，基本不影响工程施工。设计院多次深入现场，与监理、施工、建设单位共同探讨设计标准及主要技术参数的合理性、使用功能、结构型式与施工方案等，提出相应优化意见，提高工程的综合效益及整体质量。天元变电所工程开工至今设计院出具联系单土建5份，上述联系单执行闭环。工程实体质量：监理部严格按照现行工程质量验收规范标准，并结合设计文件规定，对各单位工程实体进行检测，检测结果基本达到设计文件和相关规范要求，具体情况如下：1、地基工程：本工程的地基处理为桩基工程，桩基采用预应力管桩，桩型采用PC-AB550（100）有效桩长为50米，桩身采用C80混凝土，总桩数为98枚。桩顶标高为-2.2m。2007年10月26日对全部桩进行了低应变检测，均为一类桩，桩身结构完整，没有缺陷，满足设计要求。2、模板工程：模板采用镜面九合板，模板支撑钢管搭设规范，支撑牢固，强度、刚度符合要求。表面平整度、垂直度均经复核检查，符合施工规范要求。，模板脱模剂涂抹完整，摸内无杂物，用高压水枪冲洗干净，但有个别处柱模拼缝不够严密，阴角处有点起砂。3、钢筋工程：质报单齐全，力学试验合格。焊接部位工艺规范，钢筋绑扎牢固，锚固、搭接长度符合设计和施工规范要求。保护层垫块标准，钢筋规范、数量、尺寸、弯曲半径符合设计及施工要求规范要求。钢筋隐蔽工程验收都经监理验收合格后，才进入下道工序的施工。4、混凝土工程：混凝土浇捣密实，无蜂窝、无涨模、无露筋、无缝隙夹渣，外观质量好。配合比为磅秤计量，顺序合理。混凝土浇筑、养护等符合有关施工验收规范和强制性条文的规定。5、砖砌工程：时值高温，砖块浇水及时，头天晚上浇透。砌筑时沙浆饱满度、垂直度、平整度、水平灰缝厚度、墙内拉结筋全部符合施工规范要求。6、屋面工程：屋面经现场淋水试验，未发现渗漏现象。屋面水泥砂浆找平层材料几配合比符合设计和施工规范要求，无裂缝、脱皮、起沙砂。高分子防水卷材质报单齐全，复试合格，施工规范，搭接长度符合要求，粘贴牢固，无翘边、起泡、皱折。泡沫隔热板铺设规范。面层钢性屋面原材料、配合比符合设计要求，施工程序规范。表面平整，压实抹光，无裂缝，无起壳、脱皮等缺陷。分格缝的位置和间距做法符合设计要求和施工规范规定。檐口做法正确。斜屋面盖瓦，铺设做到横平竖直，无翘曲现象。7、地面工程：水泥地面，地面材料配合比符合设计要求，施工程序规范。地面回填土密实，面层与基层黏结牢固。无空鼓、起砂、脱皮、麻面、表面平整。块材地面，品种质量符合设计要求，面层与基层的结合牢固，无空鼓、接缝均匀，周边顺直，板块无裂纹、掉角、缺楞。抗静电活动地板的板块接缝均匀，表面平整，洁净，其中抗静电活动地板的支座均用膨胀螺丝固定。8、装饰工程：抹灰砂浆品种符合设计及有关现行规定。砂浆材料质量符合现行规范规定。抹灰层之间及抹灰与基体黏结牢固，砼柱、梁底加纤维网，无空鼓，无脱层，线条清晰，表面平整度、立面垂直度、阴阳角垂直方正，全部达到优良标准。涂料的品种质量、颜色符合设计要求。施工程序规范，颜色一致，色点大小均匀，不显接槎，无漏涂、透底和流坠。主控楼工程室内吊顶为轻钢龙骨石膏板吊顶，材料品种规格、质量符合设计及有关规范要求，施工程序规范，吊顶牢固，表面平整清洁。室内涂料为普通涂料刷涂，质量标准均达到设计与验收规范规定。9、门窗工程：铝合金窗及其附件材料符合设计有关标准的规定，安装位置、开启方向符合设计要求，窗框安装牢固，预埋件的数量、位置、埋设连接方法符合要求。填充发泡材料经检查密实，填嵌饱满。窗扇推拉灵活，关闭严密，间隙均匀，扇与框搭接质量符合要求。玻璃安装精细、顺直，合缝适中。木门和钢门及其附件质量、安装位置、开启方向均符合设计要求。预埋件的数量、位置、埋设、连接方法符合设计要求。门扇关闭严密，表面平整。10、建筑电气工程：照明器具、插座开关、线路敷设及所用配料、材料符合设计及规范要求。安装位置正确、绝缘。接地电阻测试数据符合设计要求。开关灵活，测试通电正常，保证资料基本齐全。11、给排水管道安装工程：定位放线正确，挖方验收合格后铺好砂垫层，然后放管，回填时注意回填土不夹有石块、砼块，回填土夯实。管道接头符合规定要求，管道尺寸、标高、弯曲半径均符合要求。12、对中间结构验收的整改，项目部认真逐一落实，有处理方案，整改完毕，经监理复查合格后，予以隐蔽。13、工程结构安全及使用功能：经工程建设、设计、施工和监理的共同检验，工程结构安全，建筑物的实用功能符合设计规定，满足运行需要。材料构配件、设备质量：进场材料构配件的质量证明文件齐全、有效，经监理平行检测或见证取样试验，所用材料质量符合设计和有关规范要求。进场的器具设备按施工组织措施要求及时到位，状态良好。检测设备仪器的精度和检测周期符合规范要求，满足天元变电所建设需求。本工程共进行原材料试验33组，分别为水泥物理性能试验2组；钢筋力学试验17组；焊接22组；MU10标准砖1组；MU10多孔砖1组；砂试验2组；石子试验1组；砼配合比试验5组；砂浆配合比3组。铝合金窗试验1组；屋面防水卷材试验1组；以上试验报告结果合格有效，从而保证了工程使用原材料的质量达到设计和规范要求。工程综合质量及评定依据：本工程质量控制的主体标准为建设部颁发的新版建筑工程施工质量规范及浙江省建设厅建筑工程施工质量验收检验批检查用表考虑行业的特殊性，同时参照电力建设施工质量验收及评定规程（DL/T5210.1）标准执行。对本期12个单位工程（土建）的施工质量评价，除参照分部、分项工程评定结果外，还充分考虑单位工程观感质量情况，单位工程质量控制资料核查情况以及施工现场管理检查记录。综合以上意见，项目监理部推荐预验收9个土建单位工程及1个电气单位工程施工质量合格率为100%。观感评定为一般。对工程勘察、设计、施工质量及其他有关事项是否符合有关法律、法规、验收标准和合同规定的质量要求作出工程质量综合结论并说明理由：综上所述，预验收工程质量、安全和功能性符合有关法律、法规、验收标准、合同规定的要求，工程质量符合建筑工程施工质量验收规范的合格等级规定。勘察、设计、施工、监理等各项工程建设活动都在国家法律、法规、验收标准和合同规定的质量要求的范围内进行，并按照建设主管部门批复的建设程序进行。监理单位（盖章）：总监理工程师（签名）：技术负责人（签名）：2008年7月16日-精品word文档 值得下载 值得拥有-
