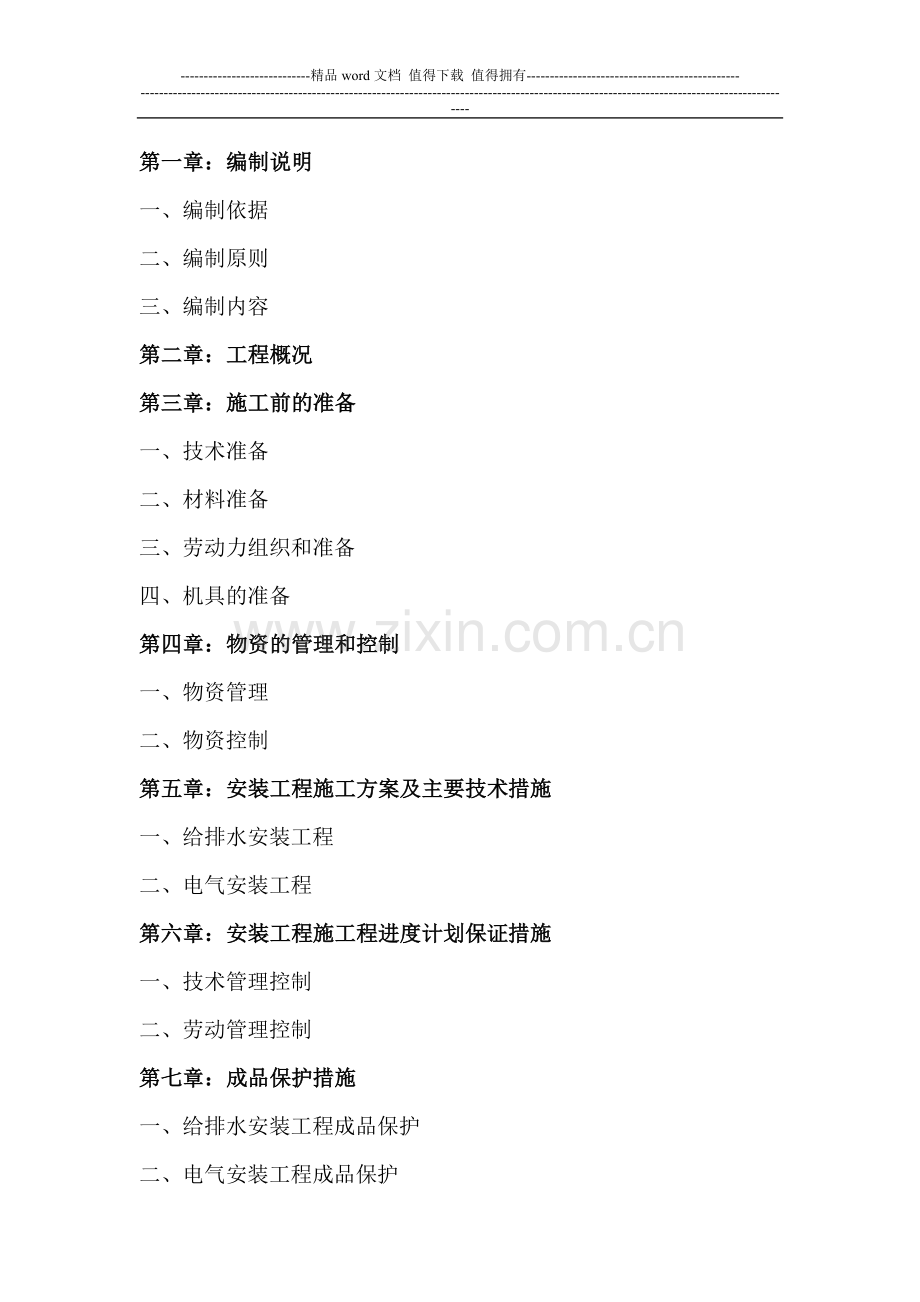

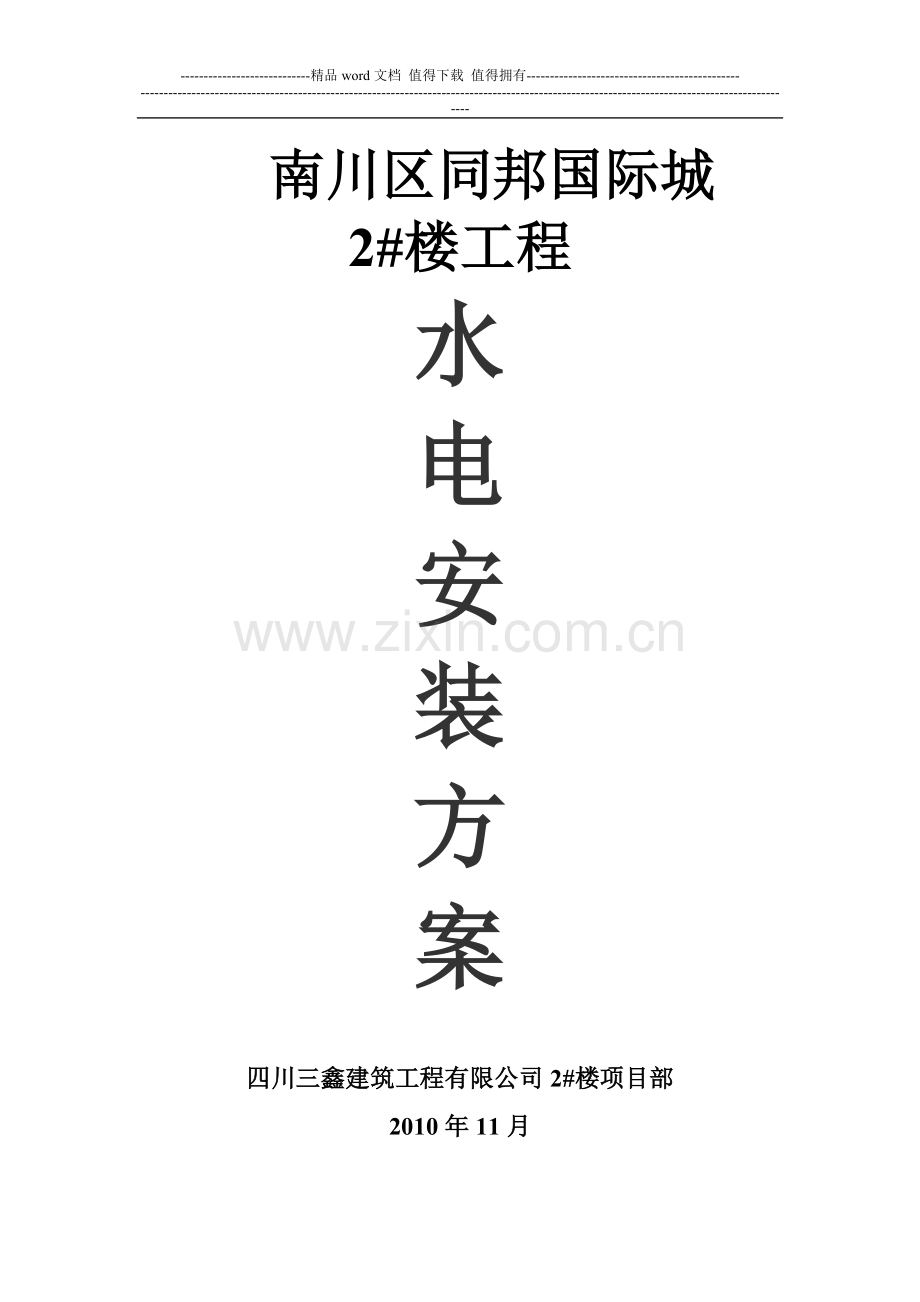

-精品word文档 值得下载 值得拥有-南川区同邦国际城2#楼工程水电安装方案四川三鑫建筑工程有限公司2#楼项目部2010年11月第一章：编制说明一、编制依据二、编制原则三、编制内容第二章：工程概况第三章：施工前的准备一、技术准备二、材料准备三、劳动力组织和准备四、机具的准备第四章：物资的管理和控制一、物资管理二、物资控制第五章：安装工程施工方案及主要技术措施一、给排水安装工程二、电气安装工程第六章：安装工程施工程进度计划保证措施一、技术管理控制二、劳动管理控制第七章：成品保护措施一、给排水安装工程成品保护二、电气安装工程成品保护第八章：安装工程安全生产、文明施工措施一、安全生产措施二、文明施工措施三、与土建的配合第九章：降低安装工程成本的措施一、降低工程管理成本二、降低材料管理成本三、加强工艺管理的措施四、降低施工机具成本五、节能措施第一章：编制说明一、编制依据1、由建设单位（业主）提供的给排水、电气及空调施工图纸。2、现行国家有关规范、规程、技术、质量检验标准。3、 中华人民共和国颁布的现行安装工程施工的有关规范、规程及验收标准，所执行规范主要目录如下：1建筑给排水及采暖工程施工质量验收规范 GB50242-20022建筑电气工程施工质量验收规范 GB50303-20023通风与空调工程施工质量验收规范 GB50243-20024通风管道技术规范 JGJ141-2004 J363-20045压缩机、风机、泵安装工程施工验收规范 GB50275-19986建筑工程施工质量验收统一标准 GB50300-20017建设工程文件归档整理规范 GB/T50328-20018 建筑施工安全检查标准 JGJ59-99 9施工现场临时用电安全技术规范 JGJ46-88 10建筑排水硬聚氯乙烯管道工程技术规格 CJJ/T29-199811给排水标准图集 S1 、 S2 、 S312建设工程项目管理规范 GB/T50326-200113机械设备安装工程施工及验收规范 GB50231-98 二、编制原则 本施工组织设计方案在编制过程中，我方对图纸和招标文件进行充分的研究和分析，针对本安装工程，制定了编制方案和编制计划。将组织具有丰富施工管理和施工经验的队伍进现场，从机械设备、材料供应（部份甲供）以及劳动力等多方面及时配备，确保各项目标的实现。三、编制内容 本工程合同范围内的所规定的给排水系统安装、电气系统安装工程的内容。 主要内容为安装工程的质量保证体系、施工技术方案、保证质量的措施、施工进度保证措施、安全文明施工措施、施工配合管理措施、质量通病防治措施、现场消防措施等，并根据以上几方面内容进行编制。 根据安装工程自身的特点，在编制施工方案时，重点突出以下二方面的内容：一是施工准备工作，二是策划施工活动过程。四、编制目的 编制施工组织设计方案的目的是：为了有效地指导和管理施工生产，保证安装工程的工期，提高安装工程的施工质量，实现工期和质量的控制目标。第二章：工程概况南川同邦国际城2号楼工程系由海南京创国际建筑设计研究有限公司设计的项目。该工程总建筑面积23123.71m2，共-1/31F层（其中-1层有一夹层，-1层层高6.9m，首层层高为6.0m,二层层高为5.6m，其上为标准3.0m层高），该楼由主楼和裙楼组成，其中-1层、1层、2层为商业楼，上部为29层住宅。安装工程包括给排水、电气。其中给排水安装包括单元水表后到室内给水管道、污水管道、雨水管道及空调凝结水管道，排水工程做到室外第一个排水井处；电气部分单元配电箱（电表）到室内强电（预埋和安装），底层强、弱电单元箱、配管做到室外相应的强、弱电检查井内，弱电（配管及预埋）；消防、通风及空调的孔洞预留工作。第三章：施工前期准备安装工程前期施工准备工作可分为临设的搭设、技术准备、劳动力准备、材料准备、机具准备五大部分。一、技术准备 认真熟悉和审查施工图纸，结合水、电、通风与空调及相关的弱电施工图纸，进行纵横比较和联系，使水、电、通风专业相结合、相对照。发现有不合理或有疑问的地方，及时作好记录，作为日后图纸会审的内容，并把会审记录作为资料保存好。二、材料准备根据施工进度计划的要求，按材料名称、规格、使用时间、材料储备定额和消耗定额进行汇总，编制材料需要量计划，为组织备料、确定仓库、堆放场地所需面积和组织运输等提供依据。材料进场后，及时向甲方代表和监理公司进行报验，并填写好材料检验单。由业主单位定厂、定价的材料，应提前一个月报监理公司和业主单位进行审核，以便尽早确定厂家和价格，便于落实材料的采购。由业主供应的材料，提前半个月报监理理公司和业主单位进行审核，确保设备的型号、数量及各项技术参数符合设计要求，同时对业主供应的材料提出到货时间，以便业主与供应商签订合同时落实供应计划。三、劳动力组织和准备组织精干的施工班组，认真考虑各专业、各工种之间的合理搭配，技术工与普通工的比例要满足合理的劳动搭配，保证安装工程施工进度。对特殊工种要建立上岗制度，特殊工种的施工人员必须持证上岗，并建立档案，以确保用工质量。四、机具的准备根据采用的施工方案，安排施工进度，确定施工机械的类型、数量的进场时间，并编制安装工程使用机具的需用量计划。根据各施工阶段各专业使用机具的情况，由项目施工技术员进行合理调配使用，以提高机具的使用效率。拟投入主要机具如下表所示。拟投入的主要机械设备表 序号 机械设备名称 型号 数量 备注1 电焊机 BX1-460 1台 按进度陆续进场2 砂轮切割机 400mm 1台 按进度陆续进场3 氧乙炔割具 30型 1套 按进度陆续进场4角磨机 100mm 1台 按进度陆续进场5 手电钻 313mm 1把 按进度陆续进场6 冲击电锤 625mm 1把 按进度陆续进场7弯管器 15108mm 1台 按进度陆续进场8 电动开孔器 1565mm 1台 按进度陆续进场9 墙槽切割机 Z1E-SF2-110 1台 按进度陆续进场10 电动水压泵 6.3Mpa 1台 按进度陆续进场 第四章：物资的管理和控制一、物资管理甲方应按乙方的计划要求的进场时间、物资型号、数量、质量等级要求，供应物资到场。材料或设备的检验应由甲方代表、监理代表在场，合格的物资方可在工程上使用；乙方收到甲供物资后，应根据物资的不同要求，妥善保管。乙方采购的物资质量，应符合设计和规范要求，并应向甲方和监理单位组织材料报验，及时完善好各种手续后方可使用。所用材料或设备在进场后，须做好防潮、防雨措施，确保材料或设备的质量不受外界环境的影响。二、物资的控制1物资的采购和进货检验工程材料、设备需用计划由各专业施工员根据设计文件编制。在计划中明确材料或设备的规格、型号、数量、材质、进场时间以及质量要求。按照施工合同及有关材料、设备的供应文件，材料部门分门别类编制计划。采购必须在合格供应商之间采购，合格供应商的评价、选择、控制等管理工作，由材料部门按公司质量体系文件进行评定。物资的检验应随时做好记录，它包括：文件资料的验证：包括进货单、装箱单、质量证明书、合格证、产品说明书等。实物验收：即数量、规格、型号、标识等是否符合相应规定。必须经过验证合格的产品方能入库保管。2甲供物资的控制项目部材料员负责与甲方有关材料人员配合进行甲供物资的管理工作，其物资的交接及验证时，甲方及监理相关人员应到现场共同实施。甲供物资应分别建帐和标识。甲方应按材料设备需用量计划的要求提供物资。3物资的标识和保管入库房及现场的各类物资应有相应的标识牌（标牌、标签、标记等），以表明物资的名称、规格、验证结果等。对于半成品如支架，预制管道等直接在其上作标记。物资领用、发放时，应在发放、领用单上标明材质、规格、型号、数量及用途。作业班组在领用重要物资时，必须在领料单上注明用途及使用部位，以便查找。物资的保管应严格按规定进行：易燃、易爆物资、贵重物资单独存放保管，防雨防潮物资应有防雨防潮措施。物资的标识和保管工作由项目部材料员负责。第五章：安装工程施工方案及主要技术措施一、给排水安装工程施工方案及主要技术措施本工程给排水安装工程，主要包括生活给水管道系统、热水管道系统、排水管道系统、雨水排水系统。本工程为综合区住宅小区，生活给水管道采用PPR塑料管，采用热熔连接；雨水排水管道采用承压塑料排水管，承插胶水粘接；污水立管道采用UPVC排水管、转换层以下采用柔性铸铁排水管，不锈钢卡箍连接；空调冷凝水管采用UPVC排水管。1、给排水安装工程施工顺序1给排水管道安装施工顺序为：从下向上进行施工，主管干管支管试压油漆保温与设备连接。2给水设备安装施工顺序：按设计图进行基础验收放线设备拖运吊装设备就位设备校正清洗装配单机试车。2、给排水安装施工前准备1资料的准备：认真收集与给排水安装工程有关的施工及验收规范、施工图纸、标准图集、质量验评标准等。2给排水施工技术员，开工前认真熟悉施工图纸，核对管道的标高、坐标有无矛盾，并形成读图记录，作为图纸会审的记录。3做好施工技术交底，针对给排水工程特点，在操作方法、安全事项、质量要求、自检记录、限额领料等方面，编制详细的施工技术方案。操作方法：班组在施工过程中，按设计图纸的要求、技术变更通知书、给排水安装工程施工及验收规范、质量检验评定标准等要求进行施工。安全注意事项：施工人员必须严格遵守国家安全劳动保护法，所有进入施工现场人员，要接受安全教育、防火教育，学习安全法规，并做好记录。 质量要求：给施工班组和施工人员下达月生产任务时，同时下达质量要求和技术标准，写明所做工作的安装规范及验收标准，并作为考核安装工人的标准。自检记录：对施工班组应下达自检记录要求。施工班组生产的产品，要依据设计图、施工规范、质量检验评定标准进行自检，并写明工作部位，以便施工员复检，自检记录由施工班组长交施工员存档。限额领料：是专业施工人员依照设计图、损耗量对班组实行材料领用的控制手段，并用专业表格反映出来。专业施工人员根据当月的生产情况，将班组当月所需的主材、辅材下达限额领料单给材料部门，以控制材料浪费。3、UPVC承压塑料排水管道安装的施工方法和技术措施1工艺流程安装准备预制加工干管安装立管安装支管安装卡件固定封堵洞口闭水试验通水试验通球试验竣工验收。2安装准备材料准备：UPVC塑料管内外表层应光滑、无气泡、裂纹，管壁厚薄应均匀致，直管段挠度不大于1%，管件造型应规矩、光滑、无毛刺；所购材料必须有合格证件；选用胶水与管材、管件应是同一生产厂家。工具准备：手电钻、电锤、钢锯、铣口器、活扳手、手锤、水平尺、线坠等。3预制加工根据图纸并结合实际情况，按预留口位置测量尺寸，绘制加工图。根据草图量好管道尺寸，进行断管，断口平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣15度角。粘接前应对承插口先做插入试验，不得全部插入，一般为承口深度的3/4。试插合格后，用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30秒至1分钟即可粘接牢固，粘牢后立即将溢出的粘接剂擦拭干净，多口粘接时注意预留口方向。4UPVC排水干管的安装根据设计图纸要求坐标、标高，预留槽洞或预埋套管。采用支、吊、托支架时，应按设计要求的坐标、标高及坡向作好支架。UPVC塑料排水管横管上支架设置必须符合下表规定，且支架间距均匀，布置美观。干管施工条件具备时，将预制加工的管段，按编号运至安装部位，各管段粘连时，必须按粘连工艺依次进行。全部粘连后管道要直且坡度均匀，各预留口位置准确，最后把各预留口封严，以防杂物掉入管内而堵管。排水横管管径(mm) DN50 DN75 DN100 DN150 DN200支架最大间距(m) 0.50 0.75 1.00 1.50 2.00UPVC排水管支架间距表 当UPVC塑料排水管道直线管段距离大于下表所规定的数值时，应设置检查口或清扫口，以便日后维修方便。管径(mm) DN50 DN75 DN100 DN125 DN150 DN200距离(m) 10 12 15 20 20 20UPVC排水管检查口或清扫口设置间距表 UPVC塑料排水干管纵横方向的弯曲允许偏差为：每1米允许偏差为1.5 mm，全长25米以上允许偏差为不大于38 mm。5排水立管的安装按设计坐标要求将洞口预留,尺寸准确.将已预制好立管段运到安装部位,按编号进行粘接连接,调整好立管垂直度,并固定好支架。立管最低层和最高层必须设置检查口,以后每隔六层设一个，中心距地为1000 mm；立管每层设伸缩节一个,安装应预留膨胀量1020mm，并顺水流方向安装；立管上支架高度为1.51.8m为宜,支架与管道接触紧密；立管安装完毕后，应检查三通口标高是否符合要求,无误后即可堵洞,并把甩口封堵严密。UPVC塑料立管的垂直度允许偏差为：每1 米允许偏差3 mm，全长5米以上允许偏差为不大于15 mm。立管在穿越楼板时，应加设套管，套管的大小比穿立管径大一个号，套管的环状间隙均匀一致，并用防火材料填塞，伸出板面部分作防腐处理。6排水管道的闭水、通水、通球试验排水管道干、立、支管安装完毕后，对隐蔽的排水管道进行闭水试验。用橡皮胶囊把排水出口堵严，并对排水管道进行灌水，满水15分钟后再灌满并延续5分钟，以液面不下降为合格。排水管道闭水试验图示排水管道在竣工前应进行通水、通球试验，先通水后通球。通水试验时，将设计给水系统1/3的配水点同时开放，以排水管道水流畅通且无渗漏为合格；通球试验时，通球球径不小于管内径的3/4，胶球从排水立管的顶端投入，并注入一定的水量，以球顺利滚出为合格，并做好各项试验记录。4、柔性排水铸铁管道安装的施工方法和技术措施1施工工艺流程 安装准备预制加工污水干管安装污水立管安装污水支管安装灌水试验通水试验通球试验 2安装准备材料准备：柔性铸铁排水管及管件的规格应符合设计要求，铸铁管的壁厚均匀,内外壁光滑整洁,无浮砂、粘砂，更不允许有砂眼、裂纹、飞刺等。承插口的内外径及管件造型规矩，法兰接口平正、光洁、严密;法兰的连接螺栓的直径和长度应符合规范要求;橡胶密封圈的质量符合要求。各种规格的铸铁管和管件都应有合格证，并经报验合格后方可使用。工具准备：手锤、砂轮切割机、钢锯、活扳手、呆扳手、电锤、钢卷尺、线坠等。 3预制加工根据设计图纸的要求及施工技术交底，检查、核对预留孔洞大小尺寸是否正确，并将管道坐标、标高位置画线定位。把干、立、支管上固定管段，画线定位后量取直管段的长度，进行预制加工。预制加工时注意各三通、弯头等管件的甩口方向应与设计一致，各预留甩口之间的尺寸符合设计要求。预制好的直管段应编好号，并码放在平坦的场地上，管段下面用木方垫平垫实，防止管段弯曲变形。4污水与废水干管安装根据设计图纸要求的坐标、标高，选择支、吊、托支架的形式，制作好干管上用支架，并按设计要求坐标、标高及坡向安装好干管上的支架。干管上支架设置间距均匀，布置美观，各类吊架应保持垂直；支架与管道接触紧密、排列整齐、埋设牢固、构造合理，支架用型钢应符合规范要求，制作完后应做好防腐处理。干管施工条件具备时，将预制加工好的直管段，按编号运至安装部位，并清理干净各直管段承口和插口上的垃圾和油污，把准备好的法兰和橡胶圈套在有插口的直管段上，用螺栓进行连接，螺栓的紧固应用力均匀一致，确保橡胶圈受压均匀，保证接口的严密性。法兰上螺栓冒出螺母的长度不大于螺栓直接的半，螺栓两侧加上平垫片。干管安装完毕后把预留的各甩口用水泥进行封堵，以防管道堵塞。干管安装时应有一定的坡度，确保排水畅通。设计要求，污水管道的标准坡度为DN150=0.026；DN200=0.01。隐蔽的污水干管必须做灌水试验,合格后方可进行隐蔽。柔性排水铸铁水平干管的纵横方向的弯曲允许偏差应满足下列要求，每1米允许偏差为1mm，全长25米允许偏差为不大于25mm。5污水与废水立管安装 确定立管上的支架形式，并制作好。安装时，应用铁丝上下进行吊线，并在每层立管1.51.8米处栽上预制好支架，为立管安装做好准备。把原已预制好的各立管段，按编号运至相应的立管位置。安装立管的二人应上下配合，一人在上一层楼板上，从洞内投下一个绳头，下面一人将预制好的立管上半部拴牢，上拉下托将立管下部插口插入下层立管的承口内（承口与插口清理干净），并把准备好的橡胶圈和法兰用螺栓连接在一起，并紧固螺栓。因高层考虑管道胀缩补偿，柔性铸铁管与件在承插口处要留有胀缩补偿余量。立管上的检查口应每隔六层设一个，底层和最高层必须有，中心间距为距地1000mm，检查口的朝向应满足日后维修方便。柔性铸铁排水立管的垂直度允许偏差应满足下列要求，每1米允许偏差为3 mm，全长5米或5米以上允许偏差为不大于15 mm。立管安装完毕后，配合土建用不低于楼板标号的混凝土将孔洞灌满堵实，堵洞分二次进行，第一次为孔洞高度的1/3，第二次再全部浇注满，以保证堵洞严密不漏水。6污水与废水排水支管安装如排水支管在结构板面以上，则支管的支架常用砖砌做支墩，如在板面以下，采用吊架安装；不论采用支墩或支架，其间距设置均匀、固定牢靠。排水支管的坡度要求坡向排水立管，坡度值应与干管安装坡度要求一致。7灌水试验、通水试验、通球试验铸铁排水管道系统安装完毕后，应进行灌水试验、通水试验、通球试验，其试验方法同UPVC塑料管的施工方法一样。5、给水管道的施工方法和主要技术措施1给水管道施工工艺流程：安装准备预制加工干管安装立管安装支管安装管道试压管道冲洗管道防腐、保温竣工验收。2施工准备 给水管道安装工程正式施工前，施工人员首先要熟悉图纸，进行技术交底和材料准备，重点解决图纸中存在的问题，同时组织施工人员、机具和材料进场。在土建主体施工时，由于本工程楼板大部分为现浇，因此要特别注意各种套管的预留及预埋件的预埋，进行严格的技术复核，并及时办理隐蔽手续。在浇筑混凝土时，安装应派专人负责值班，及时解决现场出现的问题。本工程的给水管道主要施工方法有热熔连接。3热熔连接生活、冷热水管道采用PPR塑料管，采用热熔连接。给水管道的走向、标高及座标等应满足设计要求，且符合施工规范的要求，在组织施工过程中，应采取以下技术措施：管道热熔连接前，先把热熔器的加热模头安装好，然后通电开机，将管材和管件同时无旋转推进熔接器模头内，待温度达到26050C时，立即把管材和管件从模头上同时取下，迅速无旋转地直线均匀插入所需的深度，使接头开成均匀凸缘。管道热熔时间、热熔深度及冷却时间应满中下表要求： 6、管道支架安装管道支架设置的高度和间距，应符合设计要求和施工规范的要求。支架的尺寸和型式应根据现场实际情况确定，支架上孔眼应采用钻床进行开孔，严禁使用电、气焊进行开孔。支架上孔眼的孔径比所穿螺栓直径大12mm为宜；支架上飞边毛刺要及时打磨掉，其端头要进行倒角处理。支架上焊缝要饱满且无夹渣，除埋入砼中的部分外，应及时刷防锈漆做好防护处理。支架安装时，成排支架一定要先放线后安装，并确保同层支架高度一致。立管支架一般要求以1.51.8m为宜。层高5m以上，平均设置两个管卡。对干、立管支架安装定位,应考虑布置美观，管道支架的最大间距应符合下表的要求。公称直径(mm) DN25 DN32 DN40 DN50 DN80 DN100 DN150支架最大间 距(m) 保温管道 2.0 2.5 3.0 3.0 4.0 4.5 6.0不保温管道 3.5 4.0 4.5 5.0 6.0 6.5 8.0管道支架在梁上安装时，膨胀螺栓位置应处于梁的中线以上，这样可以使管道对梁的外力，不落在梁弯矩最大的地方，管子与支架抱箍必须牢固美观，且接触紧密.7、水压试验和系统冲洗生活给水管道的水压试验应符合规范要求，一般不大于10kgf/cm2，且不小于6 kgf/cm2;水压试验时，先进行强度试验。先把系统注满水，并排净系统内的空气,用手动或电动压泵对系统进行加压至试验压力(为工作压力的1.5倍)，以10分钟内压降不大于0.05Mpa为合格。强度试验合格后，再进行严密性试验。把系统压力降至工作压力，并作外观检查，以接口处不渗不漏为合格。系统水压试验合格后，对管道系统进行冲洗，冲洗应用自来水连续进行，并保证有足够的压力和流量，以管道末端的出水口处水质与入口处水质一致为合格，冲洗洁净后办理验收手续。二、电气安装工程施工方案及主要技术措施本工程电气安装，主要包括电气照明系统、防雷接地系统二部分。 电气安装工程的主要分项由线管、线盒的预留预埋，线槽和桥架的安装，管内穿线，电缆敷设，金属母线槽的安装，照明器具安装，配电箱（柜）的安装，设备接线，防雷接地安装，电气系统调试等。1、电气安装施工顺序安装准备管路预制加工箱盒定位管路连接穿带铁丝扫管带护口穿线托盘安装电缆敷设配电箱安装设备接线照明器具安装系统调试 。2、电气安装施工准备专业施工员认真熟悉施工图纸、施工规范，并组织工人进行学习。根据施工图的具体要求，编制施工技术交底，对施工班组的施工作业情况操作方法、安全注意事项、质量要求、班组任务单、班级自检记录等方面作详细的解释和交底。操作方法:施工员根据工程进度，按设计要求和施工规范及验评标准，对班组施工作业进行全面的交底，有针对性的对操作方法和施工具体要求，作详细的交待，指导作业班组进行施工。安全注意事项：在进行技术交底部位施工时，对班组作业人员进行该部分的安全注意事项交底，并形成安全技术交底书，双方签字后，班组和施工员各执一份。3、电气安装工程主要施工方法和技术措施1配合土建施工预留预埋时，应首先弄清土建装修要求，如建筑标高、装饰材料及抹灰装饰厚度，以此来调整预留预埋的高度和深度。混凝土内暗敷线管焊接或绑扎应严密、牢固，暗配盒、箱应在其对应的模板处，用防锈漆或其它有区别的油漆做好标志，引出混凝土墙、地面的管子要顺直，两根以上管引出时应排列整齐。所有管口应平齐、光滑无毛刺，并堵严密，不同专业的配管用不同标记和图纸相符的编号，严防漏配。2PVC电线管暗配要求：线管暗敷时,以最近的线路进行敷设,且尽量减少弯头的数量,以便管内穿线时减少阻力；暗敷线管的弯曲半径不小于管外径的6倍，弯管时采用专用弯管弹簧,用力均匀,弯头上严禁有折皱、裂纹；线管绑扎应牢固,绑扎间距不大于1米,线管的保护层厚度不小于15mm；暗敷于砌体内的PVC电线管，补槽时填充水泥砂浆的强度等级不小于M10作抹面保护，其厚度不小于15mm；所有进盒的电线管，必须采用锁扣连接，并做到一管一孔，没有线管进入的盒面上的敲落孔应保证完好无损。3线槽、桥架安装：金属线槽和桥架安装时，应拉线安装支吊架，保证支吊架在同一直线上。各功能用房内的水平槽架安装应加防震措施；桥架上支架的固定点间距应不大于2米，固定桥的支架必须牢固、美观；桥架的连接有外连接和内连接两种，螺栓采用方径螺栓，且螺母放在桥架的外侧；不同电压、不同用途的电缆不宜敷设在同一桥架内，如受条件限制确需安装在同一桥架内时，应采取隔板隔开；电缆桥架必须有可靠的接地；垂直敷设的电缆其垂直度允许偏差在5mm以内。金属线槽与线槽之间的接口平整，接缝严密无扭曲变形，支架设置合理，固定间距不得大于2m，在转角和分支处及端部应有固定点，固定可靠；线槽内敷设的导线应按回路绑扎成束，并应适当固定，导线不得在线槽内接头，安装在任何场所的线槽应需盖板齐全。4管内穿线安装要求：钢管在穿线前，应首先检查各个管口的护口是否整齐，如有遗漏或破损，均应补齐或更换。当管路较长或转弯较多时，要在穿线的同时往管内吹入适当的滑石粉。穿线时，同一交流回路的导线，必须穿入同一管内，不同回路、不同电压以及交流与直流的导线，不得穿入同一管内。穿入管内导线包括绝缘层的总截面积，不应大于管子内截面积的40%，且穿入的导线应能满足日后维修更换要求，杜绝死线。导线在管内严禁有接头和扭结，也不得将导线接头埋入箱底板后的墙体，如有接头必须在箱、盒内。导线在盒、箱内应预留长度。在接线盒、开关、插座及灯头盒内导线应预留长度150mm，在配电箱内预留长度为配电箱周长的一半，出户导线应预留1.5米。导线的分色:穿入管内的导线应分色分相。L1相为黄色，L2相为绿色，L3相为红色，(中性线)为淡兰色，PE保护线为黄/绿双色。穿线时根据各相用电负荷情况，L1、L2、L3相之间作适当调配，确保各相之间负荷平衡。5电缆敷设电缆敷设前，要认真检查电缆型号、规格与设计是否相同，外观是否有扭绞，压扁，保护层断裂等缺陷。低压电缆要用500兆欧表测量其绝缘情况，合格后方可敷设。敷设时在终端头及接头附近要有余留长度，直埋电缆应在全长上留少量长度，并做波浪形敷设。温度低于0时，不许进行敷设，否则要有计温措施，电缆的弯曲半径不应小于10倍电缆直径。电缆终端头和接头制作时，应严格遵守工艺规程，应在气候良好的条件下进行，并有防尘和外来污物的措施。电缆终端头与接头从开始剥切到制作完毕，必须连续进行一次完成，以免受潮。剥切电缆时不得伤及芯线和绝缘，包缠绝缘时应注意清洁，防止灰尘和潮气进入绝缘层，力缆终端头、电缆接头的外壳与该处的金属护套及绝缘层均应良好接地，接地线采用铜绞线，其截面不宜小于10cm2。6配电箱、柜安装：配电箱、柜安装应在土建地面施工完后进行，墙柱上明装箱也应在土建施工完后进行，而暗装配电箱、接线箱应在土建抹灰装饰前，根据抹灰厚度进行。配电箱、柜安装位置应准确，部件齐全，箱体开孔合适，切口整齐，暗式配电箱盖紧贴墙面，零线经汇流排接，无绞接现象，油漆完整，盘内外清洁，箱盖、开关灵活，回路编号清晰，接线整齐，线安装明显牢固。配电箱、接线箱、分线箱如有引出管而需开孔时，必须使用开孔器，严禁用电、气焊开孔。7照明器具安装及接线：照明器具安装，应在土建装饰完成后进行，单股导线可直接与器具连接，多股导线应搪锡并压接线鼻子后与器具连接，插座相序为左零右火上接地，开关应为火进控出再接灯，大型灯具有安全保证措施，特殊场所灯具应有减震措施，各种箱盘及大型灯具有可靠接地。照明器具的型号、规格必须符合设计要求，安装标高符合设计和施工规范的要求。成排照明灯具安装时，其中心线允许偏差不大于5mm，导线进入灯具处绝缘良好且留有余量，接触严密。成排开关面板时，高度应一致，高低差不大于2mm，同一楼层开关、插座高度应一致，允许偏差不大于5mm。普通灯具安装，将接灯线从木台的出线孔中穿出，将木台紧帖在建筑物表面，木台的安装孔对准灯头盒螺孔，将木台固定牢固。将导线头用粘塑料带和黑胶布分层包扎紧密，将包扎好的接头调顺，木台中心找正。各种开关面板安装前,应把盒内的垃圾清理干净；开关的高度距地为1.4米距门边的距离为150200mm，且不得置于门后，成排安装时开关的高度应一致，高低差不大于2mm。插座安装高度距地面为300mm，接线应正确，面对插座单相两孔右极接相线，左极接中性线；单相三孔，右孔接相线，左孔接中性线，上孔接PE线。器具安装完毕，进行通电调试，检查灯具的控制是否灵活、准确，开关与灯具控制顺序应相对应，如发现问题，必须先断电，后查找原因进行修理。8 防雷接地工艺流程：接地体接地干线引下线暗敷均压环避雷避雷网电阻测试自然基础接地体安装.按一般要求所有电气设备正常不带电，而事故情况下可能带电的金属外壳，均应做良好的接地或接零，变压器中性点、外壳、开关及操作机构的金属底座、电缆、电缆头金属外皮、电缆保护管及所有金属支架，都必须可靠接地，其接地电阻不得大于1欧姆。防雷接地应由专人负责，结构主筋绑扎时应焊接跨接线，均压环与主筋引下线也应焊接跨接线；建筑物门窗如需接地时，在焊接引下线时，预留接地端子，并与门窗相连接；专用接地采用铜线时，则需用铜套管压接，与接地体用端子连接。接地电阻测试： 用专用电阻测试仪，对所有断接卡分别进行测试，如接地电阻达不到设计要求，可在室外增设接地极(镀锌钢管或角钢均可)。工程竣工后，应由防雷接地测试中心派人进行整体电阻测试，其值不应大于1欧姆，并做好记录。第六章：安装工程施工进度计划保证措施一、技术管理 组织施工人员进行技术培训，使施工人员对操作技术规程、规范心中有数，并严格按设计要求进行施工，以杜绝在施工中发生“返工”的现象，提高劳动生产效率，加快施工进度。 安装各专业应在项目经理协调下,合理组织施工，各专业在进行分项施工时，应充分考虑到其它相关专业的施工时间，不同专业可同时进行穿插或交叉施工作业，做到上道工序不影响下道工序的施工，以保证安装工程施工生产的连续进行。二、劳动力管理 根据各专业的工程量，计算出各专业的定额用工情况，并结合现场进度要求，合理组织和按排劳动力进场，以不延误安装工程的施工，以提高施工进度。 根据工程情况进行合理的分工，管道安装由管道组负责，电气安装由电工组负责，通风管道安装由通风工、铆工负责，管道保温由保温组负责，各种材料的油漆应由油漆工负责，各种电焊作业由电焊工负责。只有进行合理的分工，才能确保安装施工的质量，提高各分项施工的进度。三、机械操作和使用 进行机械化作业是提高施工生产进度的必要手段，因此在安装过程中，应最大限度地利用机械进行作业，以提高施工进度。 在生产过程，施工人员要合理使用机具，各专业施工员根据各自分项工程进度要求，相互间进行合理的调配使用机具，以提高机具的使用效率，丛而提高施工生产进度。四、材料供应 工程开工后，项目部编制材料或设备的计划。甲供材料应提前12月交甲方备料，自购材料提前一个星期交材料员采购，以确保材料和设备的供应不影响工程连续施工，满足安装工程进度需要。 所有材料或设备进场后由甲方代表和监理代表进行验收后，方可在工程上使用，杜绝因材料或设备不合格而造成“返工”现象，以保证安装工程的正常施工。五、施工过程控制 为实现安装工程进度目标，根据施工进度计划，实行平面流水、立体交叉作业相结合的快速施工方法。统筹安排计划，整体一盘棋，并定期召开生产协调会，协调各专业、各工种之间的施工配合，及时解决施工中存在的问题，加强对关键部位施工的控制，确保各进度控制点的实现，加强学习和推广应用先进的施工技术，施工工艺来保证工期进度。 施工前期以“施工技术准备工作计划”为中心，狠抓各项施工技术准备工作，使工程各项条件都在施工前得到解决，以确保安装顺利进行。 施工中期以“施工进度网络计划”为中心，狠抓施工组织设计的落实，及时平衡调度，采取有效措施，确保工程进度按网络计划，实现与周计划、月计划相吻合，坚持按图纸规范进行施工，严格按工序质量控制，确保工程质量达优，使工期得以保证。 施工后期清洗、试压、试验等工作，把工程缺陷、质量通病清除在试运行阶段，确保工程顺利交验。第七章：成品保护措施一、给排水安装工程成品保护1、给水用管道在施工过程中，穿越结构孔洞时，严禁私自破坏结构板或梁内钢筋，确需割断钢筋时应征得设计、总包、甲方和监理现场工程师的同意后，方可施工，防止影响土建结构。2、暗敷于墙体内给水管道，在施工开槽时，应先在土建结构上划线后采用石切割机切好槽，方可进行打槽，以防止损坏土建结构。同时，暗敷于墙内的管道施工完成后，在结构表面做好管道走向标识，防止在装饰过程中被电锤等工具打坏。3、所有管道材料进场时，应堆放在干燥无积水的地方，管道材料表面的塑料薄膜包装，暂时不要拆除，待安装完毕后竣工验收前再拆除，以防止管道表面受损。4、明装立管，需在土建完成墙面抹灰后方可进行施工，以防止土建在抹灰过程中砂浆等材料污染管道表面。5、无表面包装的管道安装完毕后，采用塑料薄膜包裹好，防止被土建施工时表面受污染。管道安装完毕，交工验收前进行刷漆工作时，一定要注意对土建已完墙面的保护，防止管道在刷漆时污染土建墙面。6、所有给排水管道在施工完毕后，应及时进行管口封堵，防止杂物掉入管口内造成日后管道堵塞。7、所有仪器、仪表、水龙头等物，待竣工验收前装上，防止受损。8、给水系统通水调试时，应根据系统逐一进行检查，确认无漏水现象后，方可进行送水，防止在送水过程中跑水，对已完装饰工程造成破坏。9、在管道安装过程中，如发现破坏了电线管，应及时通知电气专业人员进行修复，防止日后线管被堵。二、电气安装工程成品保护措施1、电气设备进场时，应把设备放在干燥无积水的地方，并做好防潮措施，特别重要的设备，应派人进行看护，防止零配件丢失。2、管内穿线工作应在装饰工程墙面刷漆前进行，以防止在穿线过程中，污染装饰墙面。3、灯具、面板安装前，所有办公用房应上锁，防止安装完后有丢失现象发生。4、电缆在敷设时，不允许在地面上拖拉，防止电缆表面绝缘层破损影响绝缘电阻。敷设完毕后，应派专人进行看护，防止电缆丢失。5、电气施工人员，在施工过程中严禁随意剔打砌体结构，确需剔打时应采用切割机开槽后进行，以保护好砌体结构。6、灯具安装时，作业人员应戴好手套，防止手指上污物影响吊顶面上油漆。吊顶面上的灯具孔洞，应与装饰作业人员配合好，应按厂家提供的灯具大小进行开孔，防止开孔过大，影响吊顶美观。第八章：安装工程安全生产、文明施工措施一、安全生产措施1、安全生产组织管理体系及职责 建立安全生产责任制，加强安全生产管理，切实加强贯彻“安全第一，预防为主”的方针。工地设专职安全员，负责对安装工程施工现场的安全检查、安全监督，并做好安全宣传工作。实行三级安全管理，建立以安装项目经理为直接责任人的安全生产管理体系，项目部管理人员和职工应按安全生产责任制所规定的制度，履行各自的职责，确保安全生产。2、防范重点 事故控制点：高处坠落、物体打击、触电、机械伤害。 控制点的管理：制度健全无漏洞、检查无差错、人员无违章。3、安全管理制度 建立和健全安全生产管理制度，确保安全生产无事故。 建立安全教育制度: 安装工人进场时,及时做好安全三级教育，组织安全知识学习并进行考核，对考核不合格的职工不能录用。组织工人进行安全技术培训和考核,做到持证上岗，对无证操作者一律不允许上岗作业。 建立安全交底制度：安装工程各分项工程在施工生产前,施工技术人员应做好安全技术交底，交底内容应针
