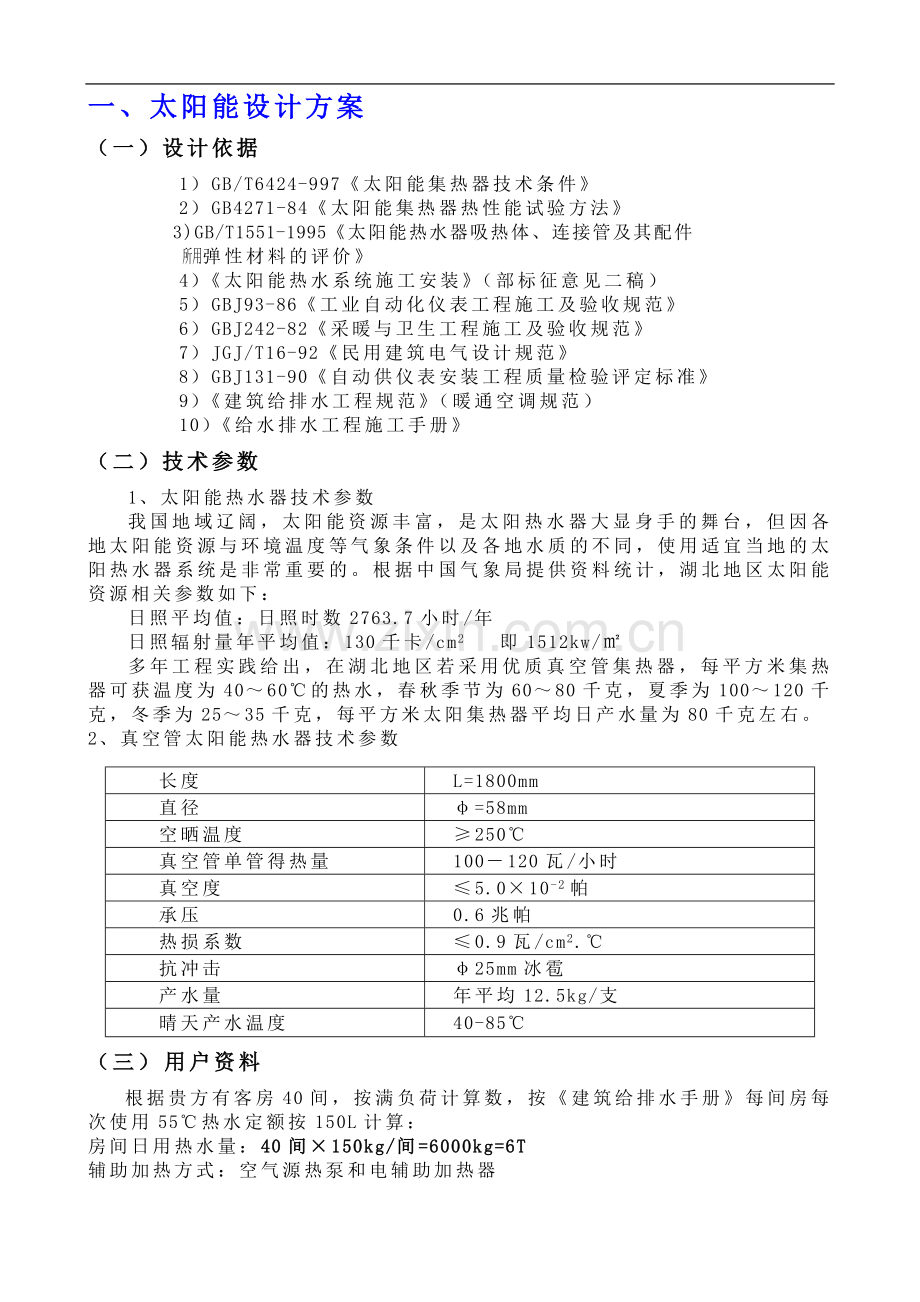

一、太阳能设计方案
（一）设计依据
1）GB/T6424-997《太阳能集热器技术条件》
2）GB4271-84《太阳能集热器热性能试验方法》
3)GB/T1551-1995《太阳能热水器吸热体、连接管及其配件
所用弹性材料的评价》
4）《太阳能热水系统施工安装》（部标征意见二稿）
5）GBJ93-86《工业自动化仪表工程施工及验收规范》
6）GBJ242-82《采暖与卫生工程施工及验收规范》
7）JGJ/T16-92《民用建筑电气设计规范》
8）GBJ131-90《自动供仪表安装工程质量检验评定标准》
9）《建筑给排水工程规范》（暖通空调规范）
10）《给水排水工程施工手册》
（二）技术参数
1、太阳能热水器技术参数
我国地域辽阔，太阳能资源丰富，是太阳热水器大显身手的舞台，但因各地太阳能资源与环境温度等气象条件以及各地水质的不同，使用适宜当地的太阳热水器系统是非常重要的。根据中国气象局提供资料统计，湖北地区太阳能资源相关参数如下：
日照平均值：日照时数2763.7小时/年
日照辐射量年平均值：130千卡/cm2 即1512kw/㎡
多年工程实践给出，在湖北地区若采用优质真空管集热器，每平方米集热器可获温度为40～60℃的热水，春秋季节为60～80千克，夏季为100～120千克，冬季为25～35千克，每平方米太阳集热器平均日产水量为80千克左右。
长度
L=1800mm
直径
φ=58mm
空晒温度
≥250℃
真空管单管得热量
100－120瓦/小时
真空度
≤5.0×10-2帕
承压
0.6兆帕
热损系数
≤0.9瓦/cm2.℃
抗冲击
φ25mm冰雹
产水量
年平均12.5kg/支
晴天产水温度
40-85℃
2、真空管太阳能热水器技术参数
（三） 用户资料
根据贵方有客房40间，按满负荷计算数，按《建筑给排水手册》每间房每次使用55℃热水定额按150L计算：
房间日用热水量：40间×150kg/间=6000kg=6T
辅助加热方式：空气源热泵和电辅助加热器

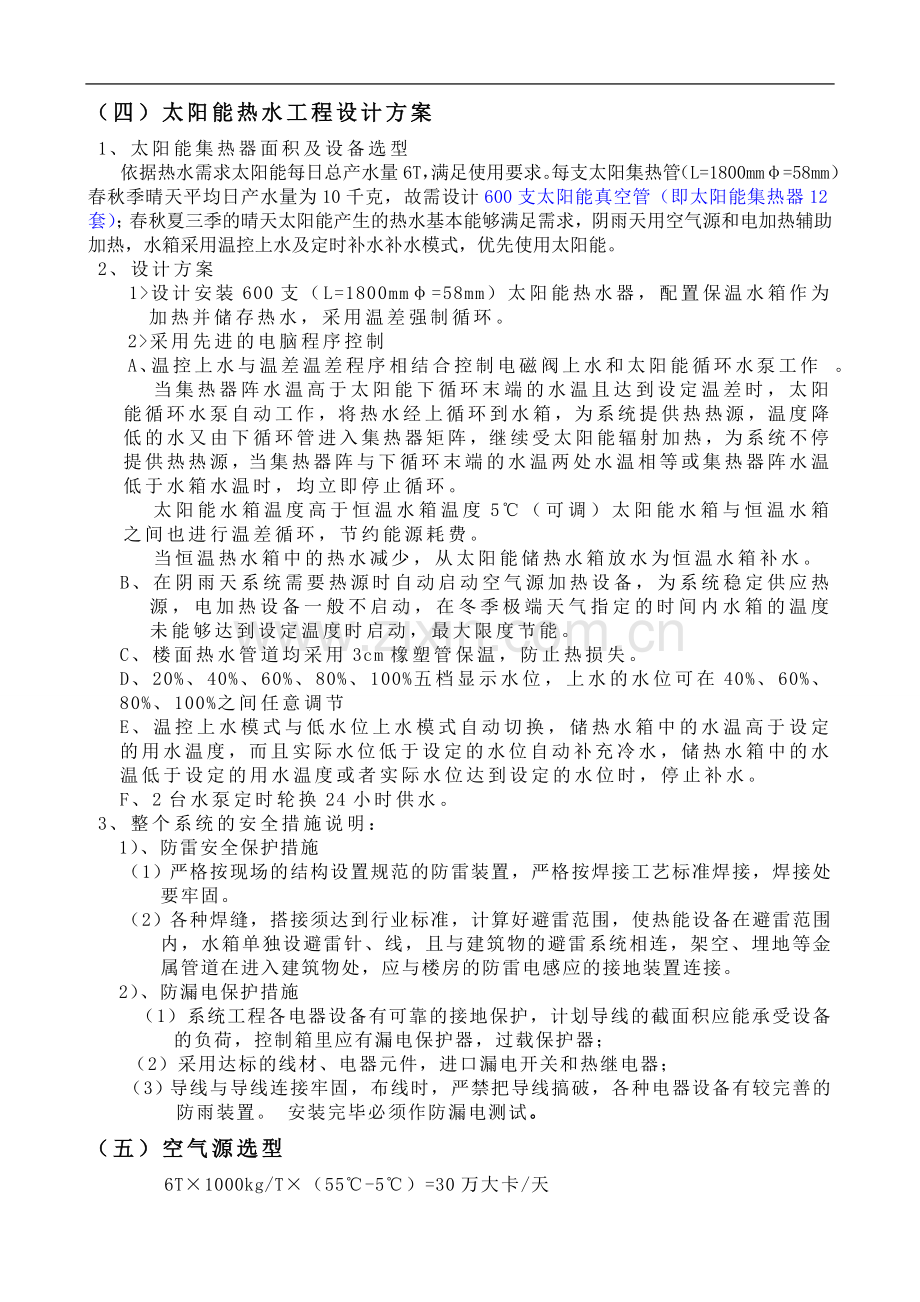

（四）太阳能热水工程设计方案
1、太阳能集热器面积及设备选型
依据热水需求太阳能每日总产水量6T，满足使用要求。每支太阳集热管（L=1800mmφ=58mm）春秋季晴天平均日产水量为10千克，故需设计600支太阳能真空管（即太阳能集热器12套）；春秋夏三季的晴天太阳能产生的热水基本能够满足需求，阴雨天用空气源和电加热辅助加热，水箱采用温控上水及定时补水补水模式，优先使用太阳能。
2、设计方案
1>设计安装600支（L=1800mmφ=58mm）太阳能热水器，配置保温水箱作为加热并储存热水，采用温差强制循环。
2>采用先进的电脑程序控制
A、温控上水与温差温差程序相结合控制电磁阀上水和太阳能循环水泵工作 。
当集热器阵水温高于太阳能下循环末端的水温且达到设定温差时，太阳能循环水泵自动工作，将热水经上循环到水箱，为系统提供热热源，温度降低的水又由下循环管进入集热器矩阵，继续受太阳能辐射加热，为系统不停提供热热源，当集热器阵与下循环末端的水温两处水温相等或集热器阵水温低于水箱水温时，均立即停止循环。
太阳能水箱温度高于恒温水箱温度5℃（可调）太阳能水箱与恒温水箱之间也进行温差循环，节约能源耗费。
当恒温热水箱中的热水减少，从太阳能储热水箱放水为恒温水箱补水。
B、在阴雨天系统需要热源时自动启动空气源加热设备，为系统稳定供应热源，电加热设备一般不启动，在冬季极端天气指定的时间内水箱的温度未能够达到设定温度时启动，最大限度节能。
C、楼面热水管道均采用3cm橡塑管保温，防止热损失。
D、20%、40%、60%、80%、100%五档显示水位，上水的水位可在40%、60%、80%、100%之间任意调节
E、温控上水模式与低水位上水模式自动切换，储热水箱中的水温高于设定的用水温度，而且实际水位低于设定的水位自动补充冷水，储热水箱中的水温低于设定的用水温度或者实际水位达到设定的水位时，停止补水。
F、2台水泵定时轮换24小时供水。
3、整个系统的安全措施说明：
1）、防雷安全保护措施
（1）严格按现场的结构设置规范的防雷装置，严格按焊接工艺标准焊接，焊接处要牢固。
（2）各种焊缝，搭接须达到行业标准，计算好避雷范围，使热能设备在避雷范围内，水箱单独设避雷针、线，且与建筑物的避雷系统相连，架空、埋地等金属管道在进入建筑物处，应与楼房的防雷电感应的接地装置连接。
2）、防漏电保护措施
（1）系统工程各电器设备有可靠的接地保护，计划导线的截面积应能承受设备的负荷，控制箱里应有漏电保护器，过载保护器；
（2）采用达标的线材、电器元件，进口漏电开关和热继电器；
（3）导线与导线连接牢固，布线时，严禁把导线搞破，各种电器设备有较完善的防雨装置。 安装完毕必须作防漏电测试。
（五）空气源选型
6T×1000kg/T×（55℃-5℃）=30万大卡/天
加热时间按8小时计算：30万大卡/天÷10h=3万大卡/h=35KW/h
选用1台10匹空气源热泵，型号RSJ-380/S-820，单台制热量为38.5KW，满足使用要求。
（六）蓄热水箱选型
（1）系统蓄热水箱的选型
1、系统为全蓄热搬运形式，则根据我公司的多年的工程设计经验和已经投入运行的项目的运行情况，蓄热水箱容积经验公式为：
蓄热水箱容积=平均日用水总量=6T
注：水箱的内外壁均用不锈钢板制作，保温用聚氨脂发泡保温。
（七）设备选型结果
（1）系统主要设备选型结果
1、“清华阳光”太阳能集热器12套；
2、10T不锈钢保温水箱（蓄热水箱）1个；
3、空气源热泵：1台10匹空气源热泵，型号RSJ-380/S-820，单台制热量为38.5KW；
4、辅助电加热：

二、太阳能热水系统配置及预算（全年平均日供热水6T）
序号
货物名称
品牌及厂家
型号规格
数量
单价（元）
总价
（元）
备注
一
太阳能部分

1.
全玻璃真空集热管
清华阳光
Φ58×1800mm
600支

2.
真空管联箱尾架
清华阳光

12套

3.
太阳能支架

镀锌角钢
12套

4.
自动补水电磁阀

DN40
1套

5.
温度控制

0—100℃
1套

6.
太阳能循环泵
德国威乐
PH-254E
1台

7.
冷水补水管

DN40
20m

8.
热水供水管

DN40
20m

9.
闸阀

DN25
8个

10.
自动排气阀

1个

11.
截止阀

DN40
4个

12.
止回阀

DN40
2个

13.
过滤器

DN40
2个

二
空气能部分

14.
空气源热泵机组
美的
RSJ-380/S-820
1台

15.
空气能循环泵
德国威乐
PH-751E
1台

16.
循环管道

PPR50
12m

17.
截止阀

DN40
2个

18.
止回阀

DN40
1个

19.
过滤器

DN40
1个

三
热水部分

20.
双层不锈钢热水箱
武汉“金威”
6m3
1个

21.
热水自动加压泵
德国威乐
PB-H400E
2台

22.
温度控制

0—100℃
1套

23.
水箱水位控制

0—2M
1套

24.
回水电磁阀

DN25
1个

25.
备用电辅加热

设置有自动启、停、温度调节、过载保护功能，12kw
1套

26.
热水供水管

PPR50
6m

27.
热水回水管

PPR32
6m

28.
截止阀

DN25
2个

DN40
4个

29.
单向阀

DN40
2个

30.
软接

DN40
4个

四
配件部分

31.
管道保温
武汉华美
型号：2cm橡塑保温管加铝泊
64m

32.
管道配件
PPR件
内丝直接、外丝直接、直接、弯头等
1批

33.
管道配件
玛钢热镀
直接、三通、弯头等
1批

34.
管道及水泵支架

L40×4制作，并做防腐、防锈处理。
1项

35.
防雨罩

6个

五
配电部分

36.
热水系统控制箱

太阳能及热泵全自动控制箱
1套

37.
电线材料
武汉二厂
电线、线管、电缆、信号控制线等
1项

38.
线管及配件

1项

六
其它部分

39.
安装辅材

螺丝、垫片、油漆、刷子、砂片、生料带、胶布、电焊条等
1项

40.
安装人工费

1项

41.
热泵、水箱基础

1项

由甲方提供
42.
设备及材料运输费

1项

43.
设备及材料吊装费

1项

七
税金

6%
1项

八
合计

合 计：人民币壹拾万零陆仟零捌拾肆元整（￥106084）

说明：1、甲方提供水箱、热泵的承重基础，冷水管、热水管、回水管到楼顶水箱旁；
2、甲方提供380V满足30KW负荷的主电源到乙方电控箱内。
