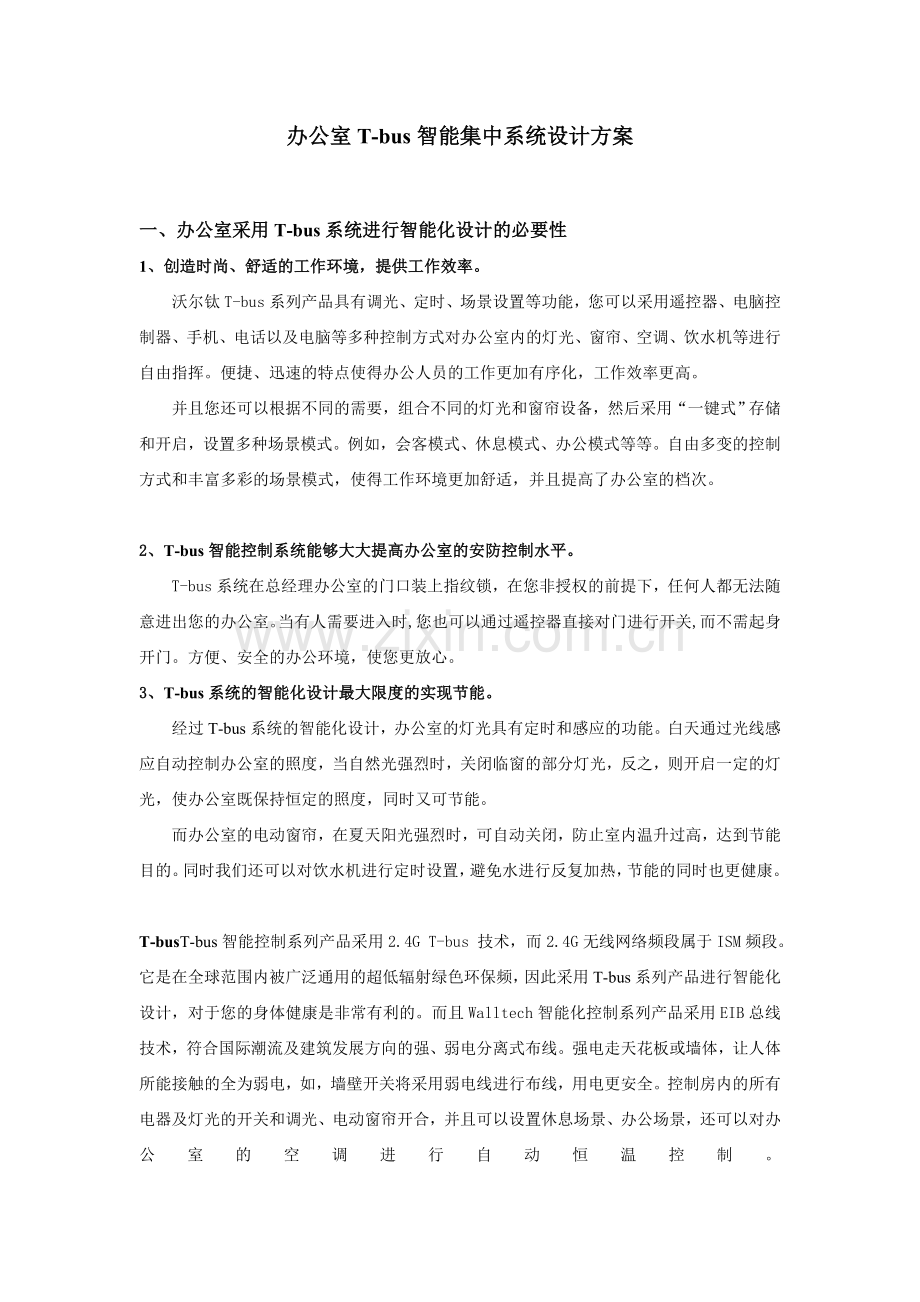

办公室T-bus智能集中系统设计方案

一、办公室采用T-bus系统进行智能化设计的必要性
1、创造时尚、舒适的工作环境，提供工作效率。
沃尔钛T-bus系列产品具有调光、定时、场景设置等功能，您可以采用遥控器、电脑控制器、手机、电话以及电脑等多种控制方式对办公室内的灯光、窗帘、空调、饮水机等进行自由指挥。便捷、迅速的特点使得办公人员的工作更加有序化，工作效率更高。
并且您还可以根据不同的需要，组合不同的灯光和窗帘设备，然后采用“一键式”存储和开启，设置多种场景模式。例如，会客模式、休息模式、办公模式等等。自由多变的控制方式和丰富多彩的场景模式，使得工作环境更加舒适，并且提高了办公室的档次。

2、T-bus智能控制系统能够大大提高办公室的安防控制水平。
T-bus系统在总经理办公室的门口装上指纹锁，在您非授权的前提下，任何人都无法随意进出您的办公室。当有人需要进入时,您也可以通过遥控器直接对门进行开关,而不需起身开门。方便、安全的办公环境，使您更放心。
3、T-bus系统的智能化设计最大限度的实现节能。
经过T-bus系统的智能化设计，办公室的灯光具有定时和感应的功能。白天通过光线感应自动控制办公室的照度，当自然光强烈时，关闭临窗的部分灯光，反之，则开启一定的灯光，使办公室既保持恒定的照度，同时又可节能。
而办公室的电动窗帘，在夏天阳光强烈时，可自动关闭，防止室内温升过高，达到节能目的。同时我们还可以对饮水机进行定时设置，避免水进行反复加热，节能的同时也更健康。

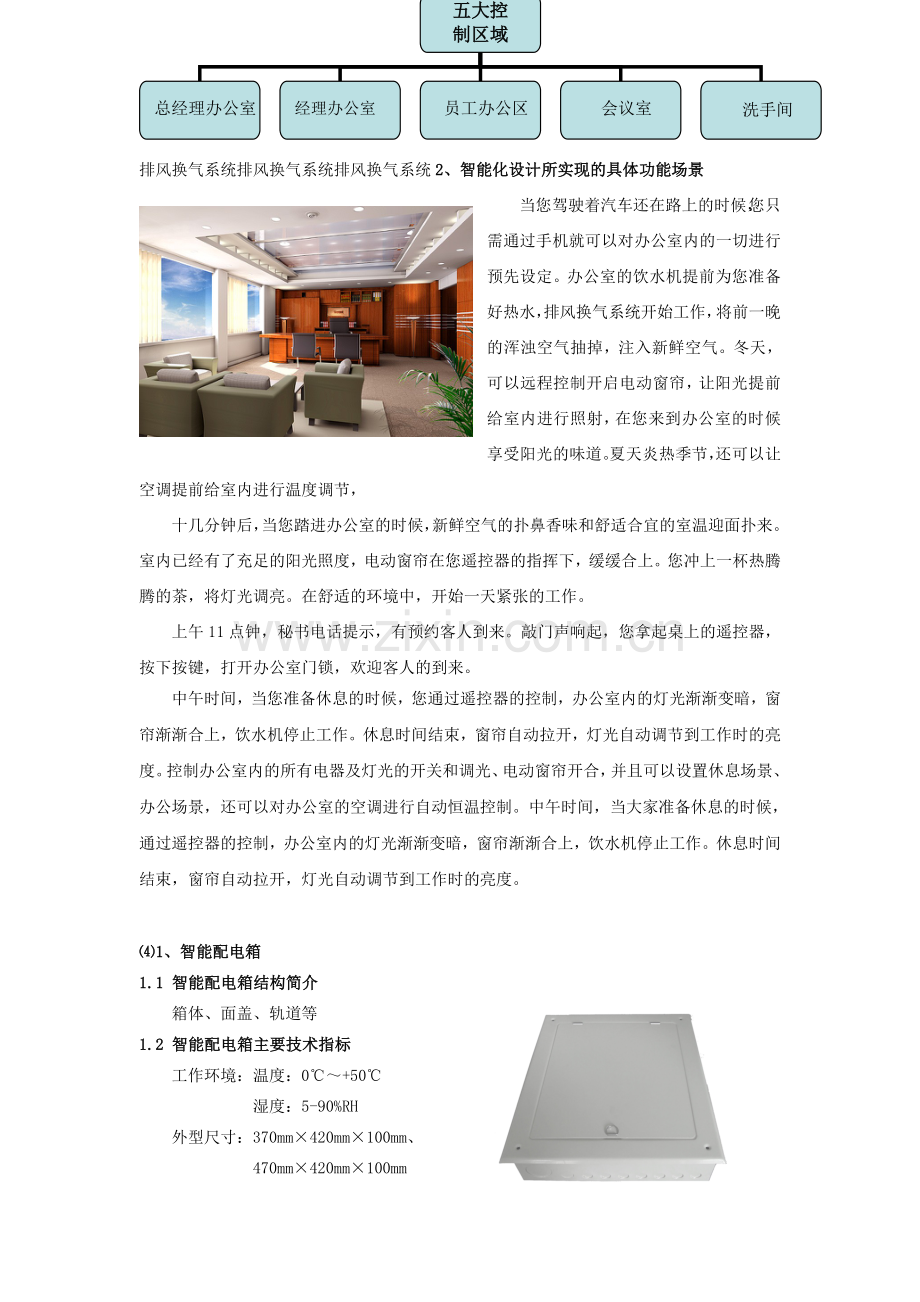

T-busT-bus智能控制系列产品采用2.4G T-bus 技术，而2.4G无线网络频段属于ISM频段。它是在全球范围内被广泛通用的超低辐射绿色环保频，因此采用T-bus系列产品进行智能化设计，对于您的身体健康是非常有利的。而且Walltech智能化控制系列产品采用EIB总线技术，符合国际潮流及建筑发展方向的强、弱电分离式布线。强电走天花板或墙体，让人体所能接触的全为弱电，如，墙壁开关将采用弱电线进行布线，用电更安全。控制房内的所有电器及灯光的开关和调光、电动窗帘开合，并且可以设置休息场景、办公场景，还可以对办公室的空调进行自动恒温控制。五大控
制区域
总经理办公室
经理办公室
员工办公区
会议室

洗手间
排风换气系统排风换气系统排风换气系统2、智能化设计所实现的具体功能场景
当您驾驶着汽车还在路上的时候，您只需通过手机就可以对办公室内的一切进行预先设定。办公室的饮水机提前为您准备好热水，排风换气系统开始工作，将前一晚的浑浊空气抽掉，注入新鲜空气。冬天，可以远程控制开启电动窗帘，让阳光提前给室内进行照射，在您来到办公室的时候享受阳光的味道。夏天炎热季节，还可以让空调提前给室内进行温度调节，
十几分钟后，当您踏进办公室的时候，新鲜空气的扑鼻香味和舒适合宜的室温迎面扑来。室内已经有了充足的阳光照度，电动窗帘在您遥控器的指挥下，缓缓合上。您冲上一杯热腾腾的茶，将灯光调亮。在舒适的环境中，开始一天紧张的工作。
上午11点钟，秘书电话提示，有预约客人到来。敲门声响起，您拿起桌上的遥控器，按下按键，打开办公室门锁，欢迎客人的到来。
中午时间，当您准备休息的时候，您通过遥控器的控制，办公室内的灯光渐渐变暗，窗帘渐渐合上，饮水机停止工作。休息时间结束，窗帘自动拉开，灯光自动调节到工作时的亮度。控制办公室内的所有电器及灯光的开关和调光、电动窗帘开合，并且可以设置休息场景、办公场景，还可以对办公室的空调进行自动恒温控制。中午时间，当大家准备休息的时候，通过遥控器的控制，办公室内的灯光渐渐变暗，窗帘渐渐合上，饮水机停止工作。休息时间结束，窗帘自动拉开，灯光自动调节到工作时的亮度。

⑷1、智能配电箱
1.1 智能配电箱结构简介
箱体、面盖、轨道等
1.2 智能配电箱主要技术指标
工作环境：温度：0℃～+50℃
湿度：5-90%RH
外型尺寸：370mm×420mm×100mm、
470mm×420mm×100mm
外观色彩：电脑灰
安装方式:嵌入式
1.3 智能配电箱使用注意事项
A、安装和拆卸时，尽量聘请专业的技术人员，且必须切断电源。
B、使用环境：空气中不得有过量的尘埃，酸，碱，盐，腐蚀性及爆炸性气体，相对湿度在最高温度50℃时，不超过60%，在较低温度时允许有较高的相对湿度，C、无显著摇动和冲击震动的地方。
D、在没有雨雪侵袭的地方。
E、距离地面应不小于1.5M。

2、 8路5A双值输出控制模块
2.1 8路5A双值输出控制模块2.2 8路5A双值输出控制模块结构简介
外壳、控制电路板、显示灯、连线端子
2.3 8路5A双值输出控制模块主要技术指标
输入电压：
额定电流：≤5A
工作环境：温度：0℃～+50℃ 湿度：5-90%RH
外观色彩：银灰色
输出线路：8路
额定绝缘电压:单相3000V
安装方式: 标准35mm导轨式
路3A调光路3A调光双值输出控制模块3.2 路3A调光双值输出控制模块结构简介
外壳、控制电路板、显示灯、连线端子
3.3 路3A调光双值输出控制模块主要技术指标
输入电压：
额定电流：≤3A
工作环境：温度：0℃～+50℃ 湿度：5-90%RH
外观色彩：银灰色
输出线路：4路
额定绝缘电压:单相3000V
安装方式: 标准35mm导轨式

4、4路3A三值输出控制模块
4路3A三值输出控制模块4.2 4路3A三值输出控制模块结构简介
外壳、控制电路板、显示灯、连线端子
4.3 4路3A三值输出控制模块主要技术指标
输入电压：
额定电流：≤3A
工作环境：温度：0℃～+50℃ 湿度：5-90%RH
外观色彩：银灰色
输出线路：4路
额定绝缘电压:单相3000V
安装方式: 标准35mm导轨式

5、 8路光电隔离输入控制模块
8路光电隔离输入控制模块5.2 8路光电隔离输入控制模块结构简介
外壳、控制电路板、显示灯、连线端子
5.3 8路光电隔离输入控制模块主要技术指标
工作环境：温度：0℃～+50℃
湿度：5-90%RH
外观色彩：银灰色
输入线路：8路
额定绝缘电压:单相3000V
安装方式: 标准35mm导轨式
7控制方式：触模式
外观色彩：金黄色

8、2.4GHz无线收发器
8.1 T-BUS无线收发器特性及用途
无线收发器可以将2.4GHz无线网络与RS485有线网络进行随意转化，在扩大遥控范围的同时增强控制的稳定性，是2.4GHz无线网络的中继转节，从此遥控信号不再受到建筑格局和控制距离的影响。
8.2 T-BUS无线收发器主要技术指标
·额定功率：＜0．1W
·工作电流：10~30mA
·工作电压：DC +5V
·外型尺寸：63*49*22
·工作环境：温度：0℃～+50℃ 湿度：90%RH
·发射频率：2.400GHz~2.499 GHz

9、2.4GHz T-bus遥控器
9.1 T-bus遥控器特性及用途
2.4G遥控器是T-bus智能控制系统主要控制方式之一。它采用先进的2.4GHz无线通信技术，具备125个独立通信信道。在操作指令的过程中不会出现干扰。
9.2 T-bus遥控器结构简介
外壳（包括电池壳）、键盘、控制电路板、液晶显示屏。
9.3 T-bus遥控器主要技术指标
A、供电电源：DC 3V（1.5V的7号干电池两节，建议选用LR03AAA的电池）
B、发射距离：无障碍距离200米，室内距离50米（实际效果和接收器放置的位置及墙体的结构有关。）
C、尺寸大小：126mmx49mmx22mm
D、发射频率：2.400GHz~2.499GHz
E、工作环境：温度：0℃～+50℃ 湿度：5-90%RH
9.4 功能特点:
A、基于2.4GHz无线网络，信号稳定，绿色环保，无辐射，全球通用。
B、“傻瓜式”菜单选择，共分灯光、窗帘、电视、DVD、空调、场景（设置）六个模式，可直接选择进入相应的模式后，输入设备对应编号即可。
C、室内多障碍物的情况下遥控范围有效距离为30~50米。
D、一键式对码操作，一键式场景设置，一键式场景控制。
E、控制容量为：灯光99路，窗帘99路，空调12台，电视、DVD各1台。

10、电脑控制器
10.1 T-BUS电脑控制器特性及用途
通过电脑数据线串口或USB接口连接，电脑控制发送数据到2.4GHz无线网络，进行控制空调、电视、音响、照明灯、窗帘、饮水机等常用电器。
10.2 T-BUS电脑控制器主要技术指标·运行环境:与T-bus智能控制软件连用
·支持接口:USB
·外型尺寸：63*49*22mm

11、风机盘管控制器
11.1风机盘管控制器特性及用途
T-BUS风机盘管控制器是一款外形美观，功能强大，性能卓越的温控器。它采用紧凑的一体式结构，在系统控制下，可对采暖、冷气的中央空调末端风阀、水阀进行控制，并可构造多种温度模式。
11.2风机盘管控制器的主要技术指标
额定使用电压：AC210—230V
额定电流：3A（阻性）
工作环境：温度：0℃～+50℃ 湿度：5-90%RH
设定温度范围：16℃～30℃ 控温精度：±1O℃
材料顔色：白色防火ABS工程塑料
外形尺寸：86mm x 86mm x 55mm
(注：安装底盒尺寸必须不小于70mm x 70mm x 38mm，否则不能安装)
11.3风机盘管控制器的特点
A.外型设计独特，操作界面简单。
B.实时时钟功能，即使断电时间依旧保持行走。
C.超大彩色屏幕LCD显示，傻瓜化操作界面。
D.用户可联网集中控制RS485接口，方便各公用楼宇、酒店进行集中管理。
E.使用继电器驱动用户设备，安全及可靠性十分优良。
11.4 风机盘管控制器安装说明：
A．用小型一字螺丝刀或其他工具将温控器上下面盖分离，取出显示屏四个角上的螺丝钉并取出显示屏。
B.用螺丝将底盖支架安装固定于墙上或用户需要安装的地方。
C.接着将底盖与面盖扣上，安装完成。

办公室T-BUS系统智能化控制配置清单
序号
设备名称
单位
型号
品牌
单价（元）
数量
合价（元）
1
智能配电箱（定制）
套
MB01
Walltech

1

2
8路5A双值输出控制模块
套

Walltech

2

3
4路3A调光双值输出控制模块
个

Walltech

2

3
主机控制模块
套
TEL4P300
Walltech

1

4
8路光电隔离输入控制模块
套
DI8
Walltech

1

5
无线收发器
套
DW01
Walltech

2

6
风机盘管控制器
套
MF02
Walltech

7

7
四键触摸屏开关
套
DR04
Walltech

5

8
电脑控制器（附软件）
套
RCC01
Walltech

1

9
液晶遥控器
套
RC18
Walltech

3

合计：

备注：该报价概不包括线材费和施工费用。
