发电机自动控制屏.docx

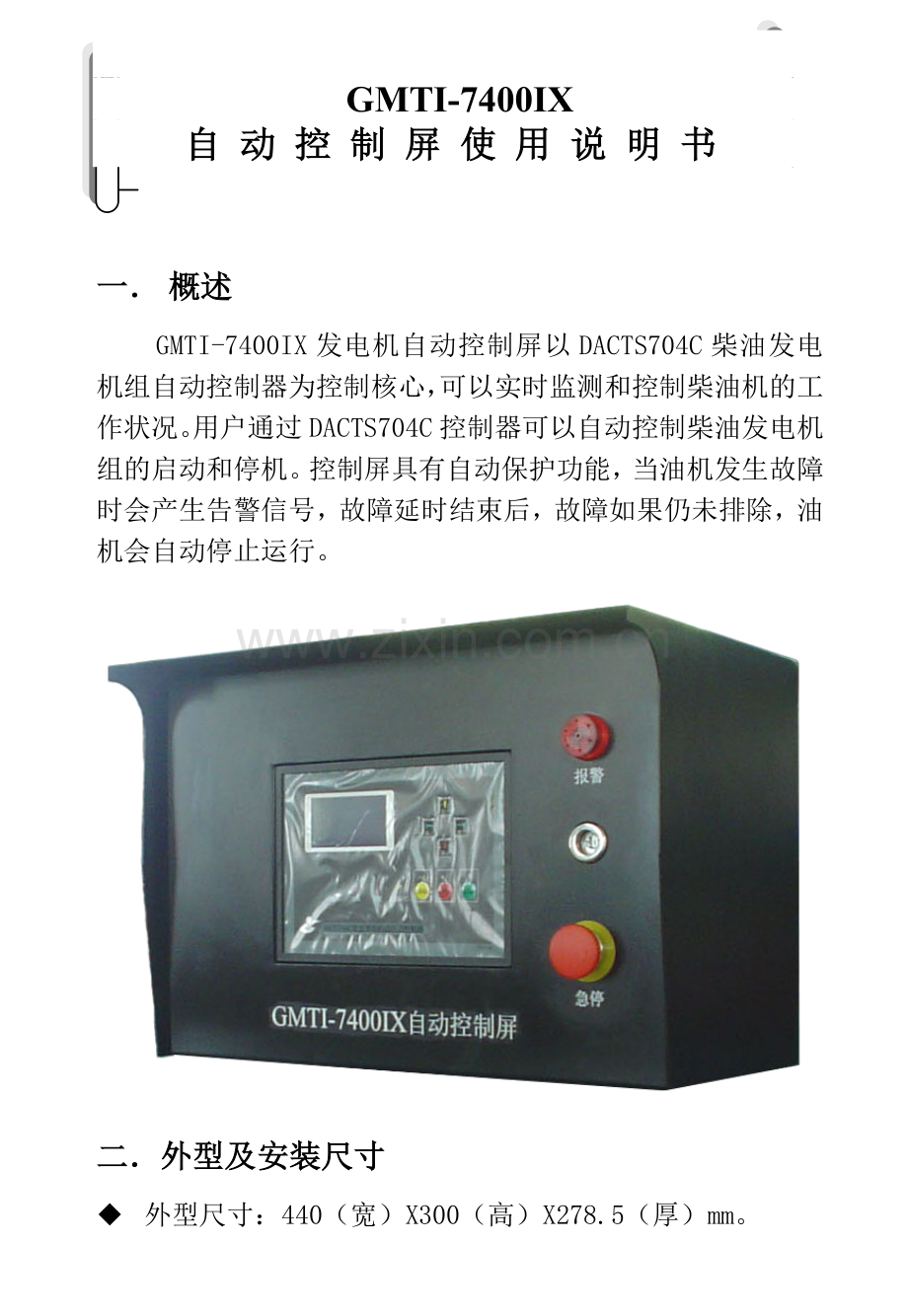

GMTI-7400IX 目 录51. .52. . . .3. 规格. 4. . 5. 故障保护功能. 6. 外部结构. 97. 菜单系统. 138. 菜单操作及参数说明. 169. . 2610. . 2811. . . . . . . .2812. . 29GMTI-7400IX 自动控制屏使用说明书一 概述GMTI-7400IX发电机自动控制屏以DACTS704C柴油发电机组自动控制器为控制核心，可以实时监测和控制柴油机的工作状况。用户通过DACTS704C控制器可以自动控制柴油发电机组的启动和停机。控制屏具有自动保护功能，当油机发生故障时会产生告警信号，故障延时结束后，故障如果仍未排除，油机会自动停止运行。二外型及安装尺寸u 外型尺寸：440（宽）X300（高）X278.5（厚）mm。u 安装方式及尺寸：控制屏底板开孔安装，尺寸337(宽)X133.5(高)mm，安装孔直径为9 mm。三工作条件u 工作温度：-10 60u 储存温度：-20 75u 相对湿度：95%RH（无凝露）u 工作电压：DC24V（范围：18-30V，耐压：50V/5ms）DC12V（范围：9-16V，耐压：50V/5ms）四组成结构1DACTS704C柴油发电机组自动控制器u 实现柴油机组的自动监控功能，祥见后面DACTS704C柴油发电机控制器说明书。u 通过液晶屏可查看机组参数值：油机三相电压、三相电流、电池电压、频率、转速、油压、水温、油温及油机运行时间等，还可以显示油机工作中出现的具体故障原因。u 通过控制器的按键编程设定各项参数值。u 可通过控制器的按键启动或停止油机。u 实现自动保护功能，检测故障包括：水温高、油温高、超速、三相电压过高、三相电压过低、过载、启动失败、频率过高、频率过低、油位低报警停机，电池电压低报警。2急停按钮u 油机运行中出现异常情况时，按“急停”按扭，可立即停止油机运行。3 报警蜂鸣器u 当油机出现故障时，蜂鸣器鸣叫报警，直到用户按控制器上的“停机”按扭后，停止鸣叫。4 大电流启动继电器、电阻、二极管等。五自动控制柴油发电机组启动和停机流程1 按控制器上的“自动”键，使控制器处于自动状态；2 由市电继电器常闭端控制远端启动线给一个接地信号(电池负极)。3 控制器接收到“远端启动”信号后，开始“远端启动”延时，延时5秒钟(可自行设定)后，开始予供、启动，发电正常后，通过“合闸”输出控制对负载供电。4 当“远端启动”信号断开后，“合闸”输出停止，经过30秒(可自行设定)“冷却停机”延时后，油机停机。六特点1 控制屏具有体积小巧、性能可靠、操作简单等优点，内部线路清晰、简单，便于检测。2 具有自动检测十二种保护功能，保护油机安全、稳定运行。3 具有怠速/额速自动转换功能。4 性能优越、经济实用。DACTS704C(V6.0)柴油发电机组控制器1. 概述Hayes Modem拨号连接来远程监控控制器工作2. 特性nn 故障情况下，自动控制停机n 界面显示采用中、英文两种语言供选择n 可自定义延时参数设置值n 可自定义系统参数设置值n 可自定义模拟量告警上、下限，告警值、停机值n 提供预告警和告警功能n 显示屏和指示灯告警n 具有可选的远程控制功能n 自动记录油机总运行时间 n 监控软件可以自动保存故障记录n 可由通讯软件修改控制器参数值3规格工作电压： 直流12V（范围916V）；直流24V（范围1830V）油机电压输出：0450V AC，3 相4线油机频率输出：额速时099Hz继电器输出：1A DC 外形尺寸：206X146X44mm (宽X高 X厚)工作温度：-1060储存温度：-20754外形及安装尺寸控制器采用面板式安装，先将模块后壳装入安装面板的开口内，然后在安装面板背面使用安装夹固定住控制器。外形尺寸: 206 X 146 X 44mm (宽 X高 X 厚)安装开口尺寸: 197 X 136mm (宽X高)5故障保护功能在告警值与停机值之间时，油机会告警，前面板上“告警”灯亮，指示这种情况；当数值超过停机值后，开始。例如：当油压低于“告警值”时，面板上的“模拟量参数的告警上、下限及停机值、告警值的具体设置见8.1模拟量参数一节中详述。可检测到的故障及保护功能如下：预告警预告警预告警预告警预告警6外部结构 6.1前面板控制器前面板由1个液晶显示器(LCD)、7个薄膜按键和7个指示灯(LED)组成，布局简单、操作简易，用户对模块的一切操作均通过此面板完成。6.1.1液晶显示器液晶显示器有12864点阵像素，它可以显示4行8个汉字，当给控制器上电后，液晶屏先显示欢迎界面，主要展示模块名称、序号和程序版本号；几秒钟后，进入主显示界面，此时显示器分2屏循环显示各模拟量参数、总运行时间、系统时间，循环周期约10秒。用户如果想固定查看某个界面，按退出键，可保持界面1分种不循环。电池 11.8 水温 70油压 600 转速 1500运行时间 30:0505-03-09 PM 03:12:182个主显示界面显示见下图：电压 380 380 380电流 400 400 400频率 50.0 功率 263功率因数 1.00按减小键可以在“主显示界面”与“系统状态”界面之间切换，系统状态”界面主要显示模块当前状态，如果有故障时，则显示最近的一个故障名称。控制器的显示界面提供中、英文两种语言，在主显示界面下，按确认 键10秒钟不放，显示语言可以在中、英文系统之间互换。6.1.2 薄膜按键菜单操作键增加/：在主显示界面下,按此键可进入“输入密码”窗口，按要求输入密码后，即可进入菜单操作界面。在菜单操作界面下，按此键可以定位到同级菜单中的后一项参数；在修改参数状态下，每按一次此键，数值加1。减小/：在主显示界面下，按此键可切换到系统状态显示。在菜单操作界面下，按此键可以定位到同级菜单中的前一项参数；在修改参数状态下，每按一次此键，数值减1。退出/：在主显示界面下，按此键可定位到某一个循环界面。在菜单操作界面下，按此键可返回至上一级菜单，连续按动可以退回到默认状态下；在修改参数状态下，按此键则取消所做的改变，自动退出修改状态。确认/：在菜单操作界面下，按此键进入当前项的一级菜单；在修改参数状态下，按此键确认改变并将设置值保存到控制器内存中，自动退出修改状态；在主显示界面下，按确认键持续10秒，显示语言可自动切换为中/英文。按下此键6.1.3 面板指示灯6.2 后壳6.2.1 接线端子降速限位升速限位远端复位 远端启动 紧急停机油位过低水温过高油压过低启动供油/停供预供故障 公共运行降速 升速怠速 24V电源正极 范围：1830V DC电源负极(GND)12V电源正极 范围：916V DC油机交流电压范围：0450VAC负载电流范围：05AACAGND油压 备用输入转速信号6.2.2 通讯口7菜单系统电池电压 油机转速告警上限电压A相 告警下限电压B相模拟量输入电压C相 油机频率油位 告警上、下限，高、低校准值电流A相电流B相停机值电流C相告警值油机功率冷却水温机油温度停机值、告警值机油压力高、低校准值启动运转启动间隔启动旁路远端启动冷却停机供油延时延时参数预供延时倒换延时 油压低 设置值 水温高 超速频率超限电压超限油位低电流过载油温高电池电压低升速延时降速延时暖机CT(变流器)比率设备地址启动次数齿轮齿数 系统参数启动条件 设置点供油模式 水温输入停机失败转速输入油温监测油位监测电压监测时间设置出厂设置油压低水温高输入状态油位低紧急停机远端启动远端复位升速限位降速限位启动供油输出状态预供故障运行降速升速怠速8菜单操作及参数说明8.1模拟量参数8.1.1告警上限和告警下限8.1.2 告警值：8.1.3 停机值：8.1.4校准高点和校准低点：水温、油温、油压和油位水温、油温来说，水温输入项即可。如果没有完全注意：非专业人员不要修改模拟量的高、低校准点，否则容易导致模拟量显示错误！ 油机频率油位油温转速8.2 延时参数例：将“供油延时”设置为20秒，按以下步骤进行:l 在默认界面下, 按下键，输入密码（密码必须由厂家提供），进入菜单系统，按键，定位到“延时参数”项；l 按下键，进入“延时参数”子菜单，连续按键，直至出现“供油延时”项，此时屏右侧显示其当前设置值；l 按键，第三行显示“设置值 15.0”，再按下键，进入编辑模式，此时数值“15.0”的背景变亮，根据需要设定延时时间，本例为20秒，故连续按下键，直到数值滚动增加到20.0（如果数值需要减小，按或连续按 ）；l 数值达到所需后，按键，将数值存入控制器内存，系统自动退出编辑模式； l 连续按键，返回到默认界面下。冷却停机(8). (9).油压低延时油温高 停机供油延时倒换油压低油温高延时延时延时8.3 系统参数控制器将系统参数储存在EEPROM内，主要是为了适应不同的使用要求而设，用户可根据实际需要修改这些参数值。(1).CT比率(即电流互感器比率) 发电机的外接变流器应与发电机组可以提供的最大电流相适应，正确设置变流器比率可以使控制器反映实际的电流。例如，用户选用400：5的电流互感器，应该将CT比率设为400。(2).设备地址设定控制器进行远程通讯时使用的地址，连接于一个RS485网段的地址不能重复。(3).启动次数 如果选择了1个以上的启动次数，启动间隔时间将被插入到两次启动的中间，如果 “启动运转”延时完成后油机没有启动成功，而启动次数又选择了不止一次，那么经过“启动间隔”延时后开始下一次启动，直到启动次数用完或发电机启动成功。(4).齿轮齿数选择磁传感器为转速输入信号源时，转速显示根据齿轮齿数来计算。(5).启动条件0 (启动容易)启动时间在3秒之内容易成功的机组，启动条件选择“0” 。1 (启动困难)对于某些大型机组或在较寒冷的环境下启动较困难的机组，启动条件选择“1” 。(6).供油模式运行输出油机启动时，“供油”继电器闭合，直到接收到停机命令或者油机发生故障时，继电器断开，停止供油，使油机停止运行。停机输出正常情况下，“供油”继电器是断开的；油机运行中，如果接收到停机命令或者油机发生故障，“供油”继电器会闭合，停止供油，油机停止运行，直到供油延时结束且油机完全停下时才会断开。(7).水温输入控制器提供4种温度传感器曲线供选择，曲线代号03，下表为4条曲线的温度-电阻对应值，出厂默认为“曲线2”。 温度02040608090100120曲线02999100040017085624328曲线129992284569218123908070曲线2205082033015072523822曲线318931138499225.514183.350.636.8(8).停机失败不监测不监测停机失败故障监测监测停机失败故障(9).转速输入频率速度信号取自发电机频率磁传感器速度信号取自速度传感器(10).油温监测不监测系统不监测油温输入，即主界面不显示油温值，在模拟量菜单中，油温参数的设置值无效。监测监测油温输入，主界面显示油温。(11).油位监测不监测控制器不监测油位输入。主界面不显示油位值，在模拟量菜单中，油位参数的设置值无效。监测控制器监测油位输入，主界面显示油位。(12).电压监测监测三相控制器监测A、B、C三相电压和电流。监测单相控制器只监测A相电压和A相电流。在模拟量菜单中， B、C相电压和电流的设置值无效。(13).时间设置显示模块当前的日期及时间，数据格式如下：年-月-日A/P时:分:秒年：2位数字，例如“05”，代表2005年。月：2位数字(01-12)，例如“04”，代表4月份。日：2位数字(01-31)，例如“06”，代表6日。A/P: “A”代表上午，“P”代表下午。时：2位数字(01-12)，分为上下午。分：2位数字(00-59)，例如“09”，代表9分钟。秒：2位数字(00-59)，例如“05”，代表5秒钟。例如：05-04-12P02:32:08,表示2005年4月12日，下午2点32分08秒。(14).出厂设置模拟量参数所有模拟量参数恢复为出厂默认值延时和系统参数所有延时和系统参数恢复为出厂默认值在一般情况下，不建议设置此项。 “系统参数”的三级菜单包括1项：设置值。“设置值”的查看及修改的操作方式同上，以上粗体字部分为系统参数的出厂设置值。CT比率启动次数启动条件供油模式温度种类停机失败转速输入油温监测油位监测电压监测8.4 输入状态菜单共包括8项：低油压、高水温、油位低、急停、远端启动、远端复位、升速限位、降速限位。 开关状态显示白底黑字表示该开关处于未接通状态, 黑底白字表示该开关处于接通状态.注:此类参数仅供查看，用以检查控制器当前输入接口开关量的工作状态，无下级菜单，查看方法同上。8.5 输出状态菜单共包括8项：启动,供油、预供、故障、运行、降速、升速、怠速。显示白底黑字表示该输出继电器在开路状态，黑底白字表示继电器处于接通状态，查看方法同上。8.6 故障记录9注意事项 输出接电感性负载（如继电器）时，需在外接电路中加上电流吸收电路，否则将影响控制器正常工作。 一般来说，装机调试时需要修改的参数主要有：负载三相电流、功率的告警、停机值，电池电压的上、下限，齿轮齿数，CT（变流器）比率，供油模式。 负载电流外部接线应采用1.5mm2的软线，其余连线可采用1mm2的软线。 请依据启动电池容量正确连接以上电源端口，如果发现控制器加电后无显示，请首先检查电源+、-极是否接反，不正确的接线可能会引起控制器烧毁。 油压传感器、水温传感器的开关量与模拟量接反可能会引起模块误停机或启动输出不正常。 在系统参数中的“出厂设置”可以将所有模拟量参数、延时和系统参数恢复为出厂默认值，包括模拟量校准值。10控制过程启动成功判断的油机转速下限、电压设置。供油输出的不同控制方式，应正确设置“供油模式”参数，选择在启动时或停机时接通。11.附件
