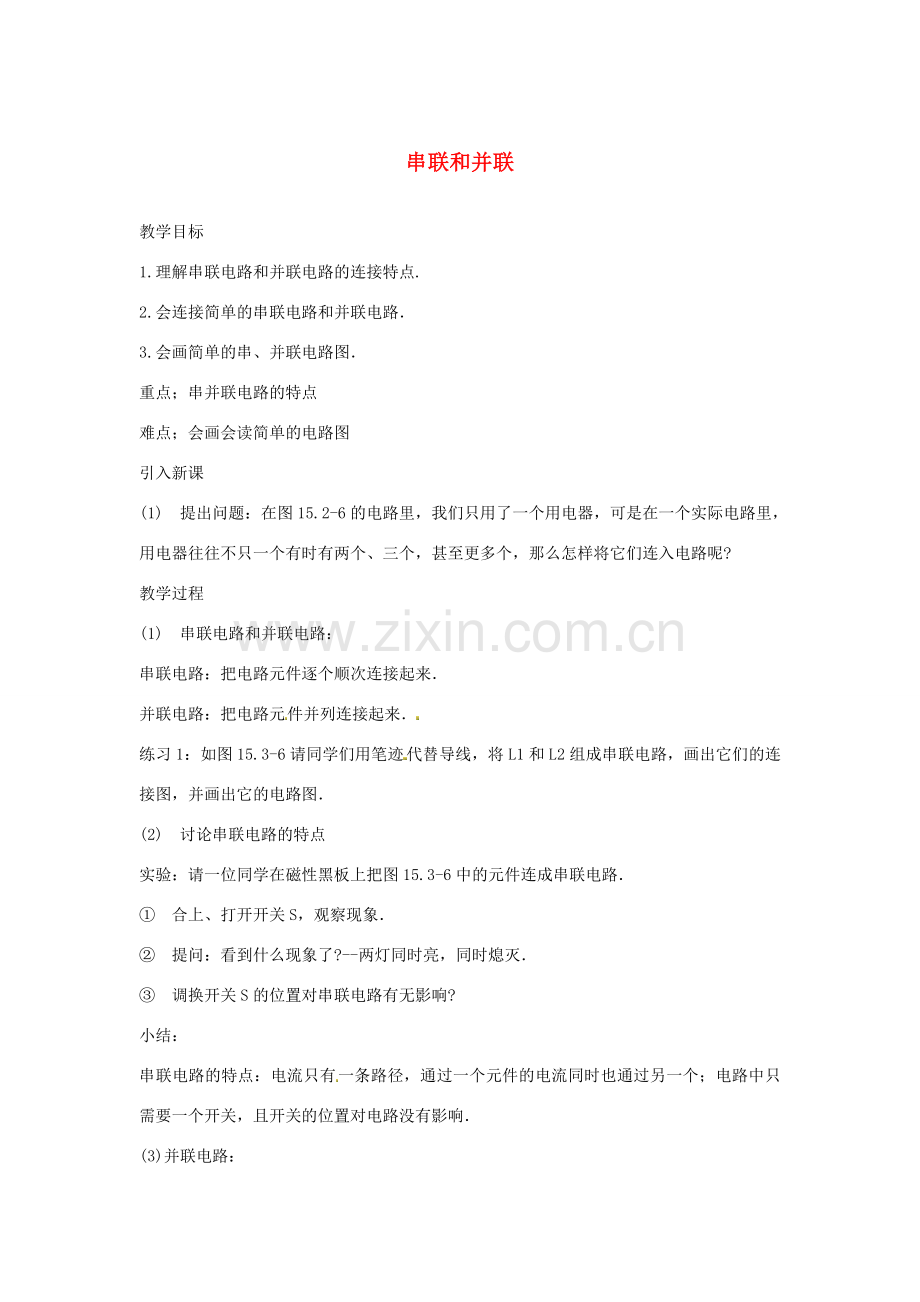

九年级物理全册 15.3 串联与并联（第2课时）教案 （新版）新人教版.doc

串联和并联
教学目标
1.理解串联电路和并联电路的连接特点.
2.会连接简单的串联电路和并联电路．
3.会画简单的串、并联电路图．
重点；串并联电路的特点
难点；会画会读简单的电路图
引入新课
(1) 提出问题：在图15.2-6的电路里，我们只用了一个用电器，可是在一个实际电路里，用电器往往不只一个有时有两个、三个，甚至更多个，那么怎样将它们连入电路呢?
教学过程
(1) 串联电路和并联电路：
串联电路：把电路元件逐个顺次连接起来．
并联电路：把电路元件并列连接起来．
练习1：如图15.3-6请同学们用笔迹代替导线，将L1和L2组成串联电路，画出它们的连接图，并画出它的电路图．
(2) 讨论串联电路的特点
实验：请一位同学在磁性黑板上把图15.3-6中的元件连成串联电路．
① 合上、打开开关S，观察现象．
② 提问：看到什么现象了?--两灯同时亮，同时熄灭．
③ 调换开关S的位置对串联电路有无影响?
小结：
串联电路的特点：电流只有一条路径，通过一个元件的电流同时也通过另一个；电路中只需要一个开关，且开关的位置对电路没有影响．
(3)并联电路：
练习2：如图15.3-6用笔迹代替导线，将L1和L2组成并联电路，开关S同时控制两盏灯，画出它的实际连接图．
实验：找一位同学到黑板上连接课本上图15.3-7的并联电路．
①闭合、断开开关，观察开关S控制几盏灯?
②熄灭一盏灯，观察另一盏灯的发光情况．
③分析电流有几条路径．
小结：并联电路的特点：
①电流有两条(或多条)路径；
②各元件可以独立工作；
③干路的开关控制整个干路，支路的开关只控制本支路．
小结
板书设计：
串联电路和并联电路
一 串联电路
1，串联电路连接特点：各元件逐个顺次接人电路。
2，电流特点：电流无分支。
3，串联电路的特点：电流只有一条路径，通过一个元件的电流同时也通过另一个；电路中只需要一个开关，且开关的位置对电路没有影响
二 并联电路
1，连接特点：元件并列在电流分支处。电流特点：电流有分支，干路电流分成几部分分别流经各元件。
2 并联电路的电路特点；①电流有两条(或多条)路径；
②各元件可以独立工作；
③干路的开关控制整个干路，支路的开关只控制本支路．
课堂作业
教学反思；
优势：
缺点：
措施：
