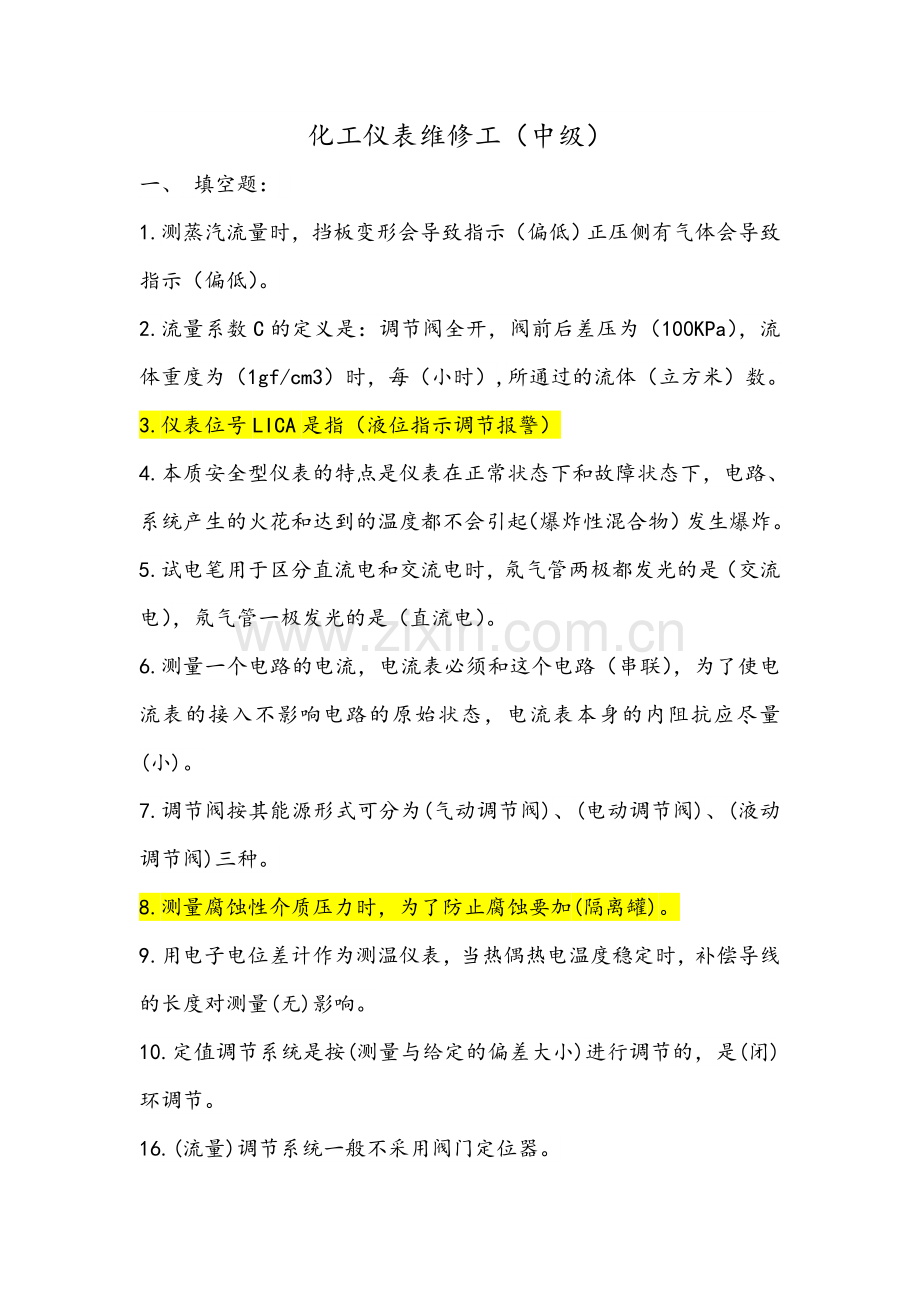

化工仪表维修工（中级）
一、 填空题：
1.测蒸汽流量时，挡板变形会导致指示（偏低）正压侧有气体会导致指示（偏低）。
2.流量系数C的定义是：调节阀全开，阀前后差压为（100KPa），流体重度为（1gf/cm3）时，每（小时）,所通过的流体（立方米）数。
3.仪表位号LICA是指（液位指示调节报警）
4.本质安全型仪表的特点是仪表在正常状态下和故障状态下，电路、系统产生的火花和达到的温度都不会引起（爆炸性混合物）发生爆炸。
5.试电笔用于区分直流电和交流电时，氖气管两极都发光的是（交流电），氖气管一极发光的是（直流电）。
6.测量一个电路的电流，电流表必须和这个电路（串联），为了使电流表的接入不影响电路的原始状态，电流表本身的内阻抗应尽量(小)。
7.调节阀按其能源形式可分为(气动调节阀)、(电动调节阀)、(液动调节阀)三种。
8.测量腐蚀性介质压力时，为了防止腐蚀要加(隔离罐)。
9.用电子电位差计作为测温仪表，当热偶热电温度稳定时，补偿导线的长度对测量(无)影响。
10.定值调节系统是按(测量与给定的偏差大小)进行调节的，是(闭)环调节。
16.(流量)调节系统一般不采用阀门定位器。

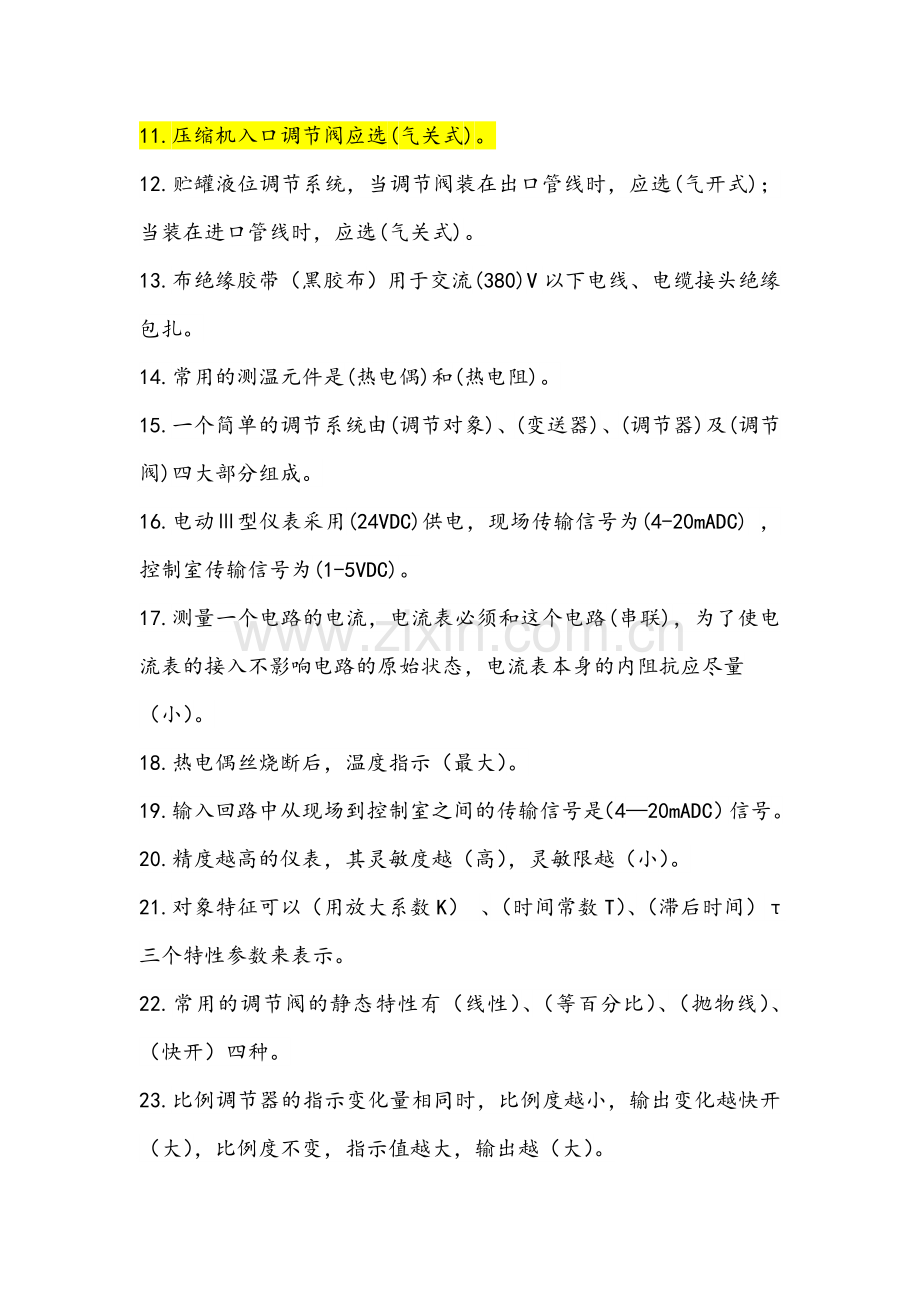

11.压缩机入口调节阀应选(气关式)。
12.贮罐液位调节系统，当调节阀装在出口管线时，应选(气开式)；当装在进口管线时，应选(气关式)。
13.布绝缘胶带（黑胶布）用于交流(380)V以下电线、电缆接头绝缘包扎。
14.常用的测温元件是(热电偶)和(热电阻)。
15.一个简单的调节系统由(调节对象)、(变送器)、(调节器)及(调节阀)四大部分组成。
16.电动Ⅲ型仪表采用(24VDC)供电，现场传输信号为(4-20mADC) ，控制室传输信号为(1-5VDC)。
17.测量一个电路的电流，电流表必须和这个电路(串联)，为了使电流表的接入不影响电路的原始状态，电流表本身的内阻抗应尽量
（小）。
18.热电偶丝烧断后，温度指示（最大）。
19.输入回路中从现场到控制室之间的传输信号是（4—20mADC）信号。
20.精度越高的仪表，其灵敏度越（高），灵敏限越（小）。
21.对象特征可以（用放大系数K） 、（时间常数T）、（滞后时间）τ三个特性参数来表示。
22.常用的调节阀的静态特性有（线性）、（等百分比）、（抛物线）、（快开）四种。
23.比例调节器的指示变化量相同时，比例度越小，输出变化越快开（大），比例度不变，指示值越大，输出越（大）。
24.如果组成热电偶回路的两种材料相同，则无论热电偶温度如何，热电偶回路内的总热电势为（零）。
25.在热电偶回路中接入第三种材料的导线后，只要第三种导线的两端温度相同，则第三种导线的引入（不）影响热电偶的热电势。
26.测量气体压力时，取压口应在管道的（上半部）。
27.热电偶AB的热电势与A、B材料的中间温度（无关），而只与端点温度ｔ和ｔ0（有关）。
28.气动调节阀分为气开式和气关式两种形式，有信号压力时阀关，无信号压力时阀开的，是（气关）式，有信号压力时阀开，无信号压力时阀关的，是（气开）式。
29.调节器的调节规律有（双位调节）、（比例调节）、（比例积分调节）、（比例微分调节）、（比例积分微分调节）。
30.差压流量计所受差压和（流体流量的平方）成正比。
31.在自动调节系统中都采用（负）反馈。
52.自动调节系统中自动化装置包括（变送器）.（调节器 ）和（调节阀）三部分。
32.非反吹风仪表的平衡阀泄露时，仪表指示（偏低），正压侧完全堵塞，负压侧畅通时，仪表指示（零下）。
33.K型热电偶的材质为（镍铬—镍硅），EA型热电偶的材质为（镍铬—考铜）。
34.构成安全火花防爆系统的必要条件，其一是（采用安全火花防爆仪表），其二是（采用安全栅）。
35.热电偶温度计的R0和R100分别表示（0℃）和（100℃）的温度。
36.中差压变送器的膜盒比高差压的（大），而比低差压的（小）。
37.热电偶或补偿导线短路时，仪表指示（短路处温度）；一般认为短路时仪表显示（室温）。
38.一个简单的调节系统由（调节对象）、（变送器）、（调节器）及（调节阀）四大部分组成。
39.最大偏差是指被调参数在过渡过程中偏离（给定值）的最大幅度。
40.测量腐蚀性介质压力时，为了防止腐蚀要加（隔离罐）。
41.1千克力（Kgf）＝（9.8）牛顿（N）， 1MPa＝（10）Kgf/cm2
42.测量一个电路的电流，电流表必须和这个电路（串联 ），为了使电流表的接入不影响电路的原始状态，电流表本身的内阻抗应尽量（小）。
43.误将Ｋ型热电偶换成Ｅ型热电偶，温度指示应比实际值（高）。
44.反吹风仪表停表检查时，应先关（一次）阀，后关（反吹风）阀。
45.差压变送器，按其所测量的差压来分，一般有（微）差压、（低）差压、（中）差压、（高）差压、（大）差压五类。
46.测量流量的差压变送器，当正压侧完全堵塞，负压侧畅通时，仪表指示与流量变化趋势（相反）。
47.积分调节的主要作用是消除（余差）。
48.仪表的灵敏限的数值应小于（仪表基本误差）的绝对值的一半。
49调节阀的放大系数主要由（阀体）决定。
50.标准节流装置统一采用（角接）取压法。
二、 判断题：
1.智能变送器接口卡与Honeywell智能变送器之间可以进行数字通信，但是单向的。（X）
2.探头安装一般要在机组静止状态下进行。（√）
3.轴向位移探头安装时，其零位参考位置只有一个。（X）
4.继电器动作功率愈小，其灵敏度越高。（√）
5.使继电器释放的方法有直接切断电源法，电阻并联法和电源并联法三种。（√）
6.有时候，工艺上允许短时期参数越限，为了避免报警系统过于频繁地报警，可以采用延时报警系统。（√）
7.在信号报警连锁系统中，为了减少联锁电路出现误动作的机会，提高联锁动作的可靠性，可以采用三选二表决电路。（√）
8.浮球测液位，浮球脱落后，仪表输出为最大。（√）
9.校验热电阻温度变送器时，送信号要减室温。（X）
10.要测量某电压的大小，测量回路必须从被测电压中分出电流。（X）
11.调节器的测量值大于给定值时，输出信号减小为正作用。（X）
12.当用热偶测量温度时，若连接导线使用的是补偿导线，就可以不考虑热偶冷端的补偿。（X）
13.如果被校表的精度为１．５级，那么标准表的精度选１．５级。（X）
14.流量测量中，当负压全堵，正压畅通时，仪表指示的变化趋势与流量变化的趋势相反。（X）
15.用孔板测量流量，应将孔板安装在调节阀前。（√）
16.对于差压变送器的量程，只要小于仪表的量程标准值，可以任意调整。（X）
17.对一次表进行故障检查时，首先要将调节器打到手动操作位置。（√）
18.热电偶必须由两种不同材料组成。（√）
19.紫铜就是纯铜，有良好的导电性、导热性和抗大气腐蚀性。（√）
20.自动调节属于定量控制，它不一定是闭环系统。（√）
21.热电阻Cu50在接线时，不要将正负接反（X）
22.流量测量中，当负压全堵，正压畅通时，仪表指示的变化趋势与流量变化的趋势相反。（X）
23.当调节过程不稳定时，可增大积分时间或加大比例度，使其稳定。（√）
24.调节系统中采用微分作用可以消除纯滞后。（X）
25.浮筒液位计的浮筒脱落后，输出指示为零。（X）
26.流量愈大，靶上所受的作用力愈大 。（√）
27.浮球式液位计的液位示值与被测介质的密度有关。（X）
28.由于补偿导线是热偶的延长，因此热偶电势只和热端、冷端的温度有关，和补偿导线与热偶连接处的温度无关．（X）
29.当调节过程不稳定时，可增大积分时间或加大比例度，使其稳定．（√）
30.比例调节过程的余差与调节器的比例度成正比．（√）
31.为了不致影响电路的工作情况，电压表的内阻应该很小，并且内阻越小，测量的量限越大。（X）
32.一个简单的调节系统由调节对象、变送器、调节器三大部分组成。（X）
33.热电偶接线柱与热电极接触不良，将导致热电势输出不稳定。（√）
34.使用补偿导线即热电偶连接线，是为补偿热电偶冷端因环境温度变化而产生的电势差。（√）
35.用差压法测量容器液位时，液位高低取决于取压点的位置。（X）
36.安全生产责任制是企业最基本的安全制度，是安全规章制度的核心。（√）
37.溶液的酸性越强，PH值分析仪显示的数值越小。（√）
38.PID控制系统指比例、积分、微分作用控制系统。（√）
39.智能变送器可以在线调整参数。（√）
40.调节系统方框图中，每一个方框都代表一个有一定功能的设备或元件。（√）
41.热电偶测量炉膛温度时，如果直接与火焰接触，则所测温度指示偏高。（√）
42.压缩机喘振时其工作点在喘振区和非喘振区之间来回变化。（√）
43.可燃气体报警器探头的工作原理为催化燃烧式。（√）
44.控制点常用的控制模式有手动、自动和串级三种。（√）
45.DCS点参数中的PVHITP代表PV值高报报警限。（√）
46.雷达液位计的微波发射频率一般为1～5GHz。（√）
47.法兰式差压变送器的型号后面带"A"表示可进行正迁移；带"B"表示可进行负迁移。（√）
48.使用标准节流装置进行流量测量时，流体必须是充满和连续流经管道的。（√）
49当由电气引起的火灾，火灾现场有通电的导线和设备时，扑救人员首先要想法切断电源。（√）
50.使用过滤式防毒面具，空气中的氧含量应不少于16%，有毒气体含量不大于2%。（√）
三、 选择题：
1.校验双法兰液位变送器时，其两个法兰点应（B）。
A. 保持一定高度 B. 放在同一平面上 C. 随意放置
2.A/D转换是将模拟信号转换成（A）信号。
A. 数字 B. 脉冲 C. 模拟 D. 频率
3.涡街流量计的频率和流体的（C）成正比.
A. 压力 B. 密度 C. 流速 D. 温度
4.涡轮流量计安装前应有（C）以上直管段,后应有5D以上的直管段.
A. 5D B. 10D C. 15D D. 20D
5.电磁流量计安装地点要远离一切(C),不能有振动.
A. 腐蚀场所 B. 热源 C. 磁源 D. 防爆场所
6.质量流量计的主要特点之一是可直接测量(B),与被测介质的温度、压力、粘度、密度变化无关。
A. 体积流量 B. 质量流量 C. 批量流量 D. 累积流量
7.调节阀由哪几部分组成（A）。
A. 执行机构与阀体 B. 执行机构与定位器 C. 阀体与转换器 D. 执行机构，阀体，定位器
8.非线性误差是指检验曲线与相应直线之间的（B）。
A. 最小偏差 B. 最大偏差 C. 平均偏差 D. 百分偏差
9.仪表在规定的参比工作条件下，输入为测量范围下限值时，误差指的是（A）。
A. 始点误差 B. 零点误差 C. 静态误差 D. 动态误差
10.零漂是指仪表在参比工作条件下，输入一个恒定的值（零或测量范围的下限值）时的（C）。
A. 重复性 B. 再现性 C. 输出变化 D. 可变性
11.动态误差的大小常用（B）来表示。
A. 时间常数、滞后时间 B. 时间常数、全行程时间、滞后时间 C. 时间常数、全行程时间 D. 滞后时间
12.时间常数是当输入阶段跃变化时，仪表的输出值达到其稳定值的（B）所需的时间。
A. 50% B. 63.2% C. 75% D. 88.7%
13.某台差压计的最大差压为1600mmH2o,精度等级为1级,则在校验点为800mmH2o时,该点差压允许变化的范围是多少。（B）
A. 792--808mmH2o B. 784--816mmH2o C. 792--816mmH2o D. 784--808mmH2o
14.有一块精度为2.5级,测量范围为0--100KPa的压力表,它的刻度标尺最小应分多少格（B）。
A. 20格 B. 40格 C. 10格 D. 25格
15.在测量某些变化较快的温度时,采用无保护套管的热电偶,目的在于减小仪表的（C）。
A. 系统误差 B. 滞后时间 C. 时间常数 D. 阻尼时间
16.在节流装置的流量测量中进行温度、压力等修正是修正（B）。
A. 疏忽误差 B. 系统误差 C. 偶然误差 D. 附加误差
17.关于回差,滞环和死区,以下说明正确的是（A）。
A. 回差包括滞环和死区 B. 滞环包括死区和回差 C. 死区包括滞环和回差 D. 三者无直接关系
18.压力由受力的面积和（A）的大小决定。
A. 垂直作用力 B. 水平作用力 C. 垂直与水平的合力 D. 截面积
19.测量工艺管道内的真实压力,压力取源部件要安装在流束稳定的（A）上。
A. 直管段 B. 管道拐弯处 C. 管道分支处 D. 呈旋涡的死角处
20.压力表在测量（A）介质时，一般在压力表前装隔离器。
A. 粘稠 B. 稀薄 C. 气体 D. 水
21.法兰式差压变送器的型号后面带B表可进行（B）。
A. 正迁 B. 负迁 C. 屏蔽 D. 修正
22.测量液位用的差压计,其差压量程（A）。
A. 由介质密度决定与封液密度无关 B. 由封液密度决定与介质密度无关 C. 两者都有关 D. 两者都无关
23.用压力法测量容器液位时,液位的高低取决于（B）。
A. 取压点位置和容器横截面 B. 取压点位置和介质密度 C. 介质密度和横截面 D. 都无关
24.用差压变送器测量液位，仪表在使用过程中上移一段距离，量程大小（C）。
A. 增大 B. 减小 C. 不变 D. 无关
25.气动浮球式液位变送器是一种（A）平衡式仪表。
A. 力矩 B. 能量 C. 压力 D. 浮力
26.浮筒外部水平中线要与液位变化范围（C)一致。
A. 零点 B. 量程 C. 中点 D. 30%处
27.串级调节系统的投运步骤（B）。
A、先主回路后副回路 B、先副回路后主回路
28.在管道上安装孔板时，如果将方向装反了会造成：（B）
A．差压计倒指示；
B．差压计变小；
C．差压计指示变大；
D．对差压计指示无影响．
29.防爆标志为ExdⅡBT4的电气设备的防爆类别和级别是（A）。
(A)Ⅱ类B级 (B)d类Ⅱ级 (C)B类T4级 (D)以上都不是
30.热电阻所测温度偏低，则以下因素不大可能的是（C）
（A）保护管内有金属屑、灰尘 （B）接线柱间集灰 （C）引出线接触不良 （D）热电阻短路
31.加热炉出口温度控制中，由于燃料气压力波动引起炉膛温度发生变化，进而影响到炉出口温度，在串级调解系统设计中，应将（A）参考选作负变量。
（A）炉出口温度 （B）炉膛温度 （C）燃料气压力 （D）原料温度
32.智能变送器采用手操器校验时，回路中串接一（C）欧姆电阻。
（A）360 （B）100 （C）250 （D）500
33.智能变送器不具有（C）功能。
（A）A/D转换 （B）线性化 （C）参数自整定 （D）自诊断
34.流体的密度与压力有关，随着压力增大，密度将（A）。
（A）增大 （B）不变 （C）减小 （D）不确定
35.恒浮力式液位计是根据（A）随液位的变化而变化来进行液位测量的。
（A）浮子（浮球、浮标）的位置 （B）浮筒的浮力
（C）浮子的浮力 （D）浮筒的位置
36.流量是指（B）。
（A）单位时间内流过管道某一截面的流体数量 （B）单位时间内流过某一段管道的流体数量 （C）一段时间内流过管道某一截面的流体数量 （D）一段时间内流过某一段管道的流体数量
37.当三阀组的平衡阀出现泄露时，差压变送器指示（A）。
（A）偏低 （B）偏高 （C）不变 （D）无法判断
38.如果三阀组的正压阀堵死、负压阀畅通，则差压计指示（C）。
（A）偏高 （B）偏低 （C）跑零下 （D）跑最大
39.目前国际上温标的种类有（D）。
（A）摄氏温标 （B）摄氏温标、华氏温标 （C）摄氏温标、华氏温标、热力学温标 （D）摄氏温标、华氏温标、热力学温标、国际实用温标
40.热电偶输出电压与（C）有关。
（A）热电偶两端温度 （B）热电偶热端温度 （C）热电偶两端温度和电极材料
（D）热电偶两端温度、电极材料及长度。
41.热电偶产生热电势的条件是（A）。
（A）两热电极材料相异且两接点温度相异 （B）两热电极材料相异且两接点温度相同
（C）两接点温度相异且两热电极材料相同 （D）以上都不是
42.K型热电偶是由(A)。
（A）镍铬-镍硅两种材料制成的，其中负极是镍硅 （B）镍铬-镍铝两种材料制成的，其中负极是镍铝 （C）镍铬-镍铜两种材料制成的，其中负极是镍铜 （D）铜-铜镍两种材料制成的，其中负极是铜镍
四、 问答题
1.调节阀的理想流量特性取决于什么？工作流量特性又取决于什么？
答：理想流量特性取决于阀芯形状。工作流量特性取决于阀芯形状和配管状况。
2.定位器和调节阀阀杆连接的反馈杆脱落时，定位器的输出如何变化？
答：定位器和调节阀阀杆连接的反馈杆脱落时，定位器就没有了反馈，成了高放大倍数的气动放大器。如果定位器是正作用，即信号增加，输出也增加，则阀杆脱落，输出跑最大。如果是反作用，则跑零。
3.试述差压式流量仪表的测量原理。
答：差压式流量计是基于流体流动的节流原理，即利用流体流经节流装置时所产生的压力差而测量流量的。
4.比例调节规律的含义是什么？
答：比例调节是依据‘偏差大小’来动作的；其输出和输入偏差大小成比例。
5.积分调节规律的含义是什么？
答：积分调节是依据‘偏差是否存在’来动作的；其输出与偏差对时间的积分成比例。
6.微分调节规律的含义是什么？
答：微分调节是依据‘偏差的变化速率’来动作的；其输出与输入偏差的变化速率成比例。
7.选择测量元件的安装点时应注意什么？
答：应合理地选择测量元件的安装地点，尽可能地缩短纯滞后的时间。
8.什么是PI调节器的控制点？控制点的偏差又是什么意思？
答：控制点是当测量值与给定值重合时，即偏差为零时，重合的这一点即为比例积分调节器控制点。
控制点偏差是指调节器输出稳定不变时，测量值与给定值之差。
9.串级调节系统有什么特点？
答： ⑴系统有主、副两个互相串联的调节器，其中副调节器的给定值是主调节器的输出值；
⑵系统有主、副两个调节回路，有较强的抗干扰能力。
10.什么是分程调节？
答：分程调节就是一个调节器同时控制两个或两个以上的调节阀，每一个调节阀根据工艺的要求在调节器输出的一段信号范围内工作。
11.调整差压变送器时，零点和量程会不会相互影响？
答：调整量程时，由于改变了仪表的力平衡关系，所以影响零点。而调整零点时，一般不影响量程。
12.什么是电压继电器？
答：根据线圈电压变化而动作的继电器称为电压继电器。
13.热电偶输出不稳定，试说出至少三条可能原因。
答：
①、热电极将断未断
②、热电偶接线柱与热电极接触不良
③、热电偶测量线路引起断续短路或接地
④、外界干扰（电磁感应等）
14.为什么在温度调节系统中，普遍增加微分调节作用？
答：对于滞后较大的系统，增加微分作用可以提高调节系统的质量。在这种情况下，当调节器感受到偏差时，实际上干扰已经作用了一段时间，因而适当加大一些输出会有利于克服干扰已产生的影响。有利于抑制偏差的继续增长。对于温度调节系统来说，滞后较大，所以应加入适当的微分作用。
15.什么叫绝对压力、大气压、表压及真空度？
答:绝对真空下的压力称为绝对零压，以绝对零压为基准来表示的压力叫绝对压力。
测量流体压力用的压力表的读数叫表压，它是流体绝对压力与该处大气压力的差值。
如果被测流体的绝对压力低于大气压，则压力表所测得的压力为负压，其值称为真空度。
16.什么叫差压变送器的静压误差？
答:向差压变送器正、负压室同时输入相同的压力时，变送器的输出零位会产生偏移，偏移值随着静压的增加而发生变化，这种由于静压而产生的误差，称为静压误差。
17.用孔板测量流量，孔板装在调节阀前为什么是合理的？[T/]
答：①用节流装置测量流量时，理论上有两个要求，即流体流动是连续的，并且流体流动过程中遵守能量守恒定律。这就告诉我们孔板不能安装在气液两相并存的地方，以免增大测量误差。
②有的液体（如液化烃）经调节阀降压后，有时会有部分气化，形成两相共存。因此，流量孔板 应尽量安装在调节阀前，这种安装方式是合理的。
18.查看仪表的完好状况，通常要检查哪些内容？
答：1）零部件完整，符合技术要求
(A) 名牌清晰无误 (B)零部件完好齐全并规格化 (C)紧固件不松动 (D)插接件接触良好（E）端子接线应牢靠（F）密封件无泄漏。
2）设备及环境整齐、清洁、符合工作要求。
(A)整机应清洁、无腐蚀、漆层应平整、光亮、无脱落 (B)仪表管线、线路敷设整齐、均要做固定安装 (C)在仪表外壳的明显部位应有表示流动流向的永久性标志 (D)管路、线路标号应齐全、清晰、准确。
19.安装压力表时，如何选用密封垫片？
答：①被测介质低于80℃及2MPa时，可选用胶皮或橡皮垫片；低于450℃及5MPa时，可选用石棉或铅垫片；温度及压力更高时，可选用退火紫铜或铝垫片。②测量氧气压力时，不能使用浸油垫片或有机化合物垫片；测量乙炔压力时，不得使用铜垫片。因为它们均有发生爆炸的危险。
