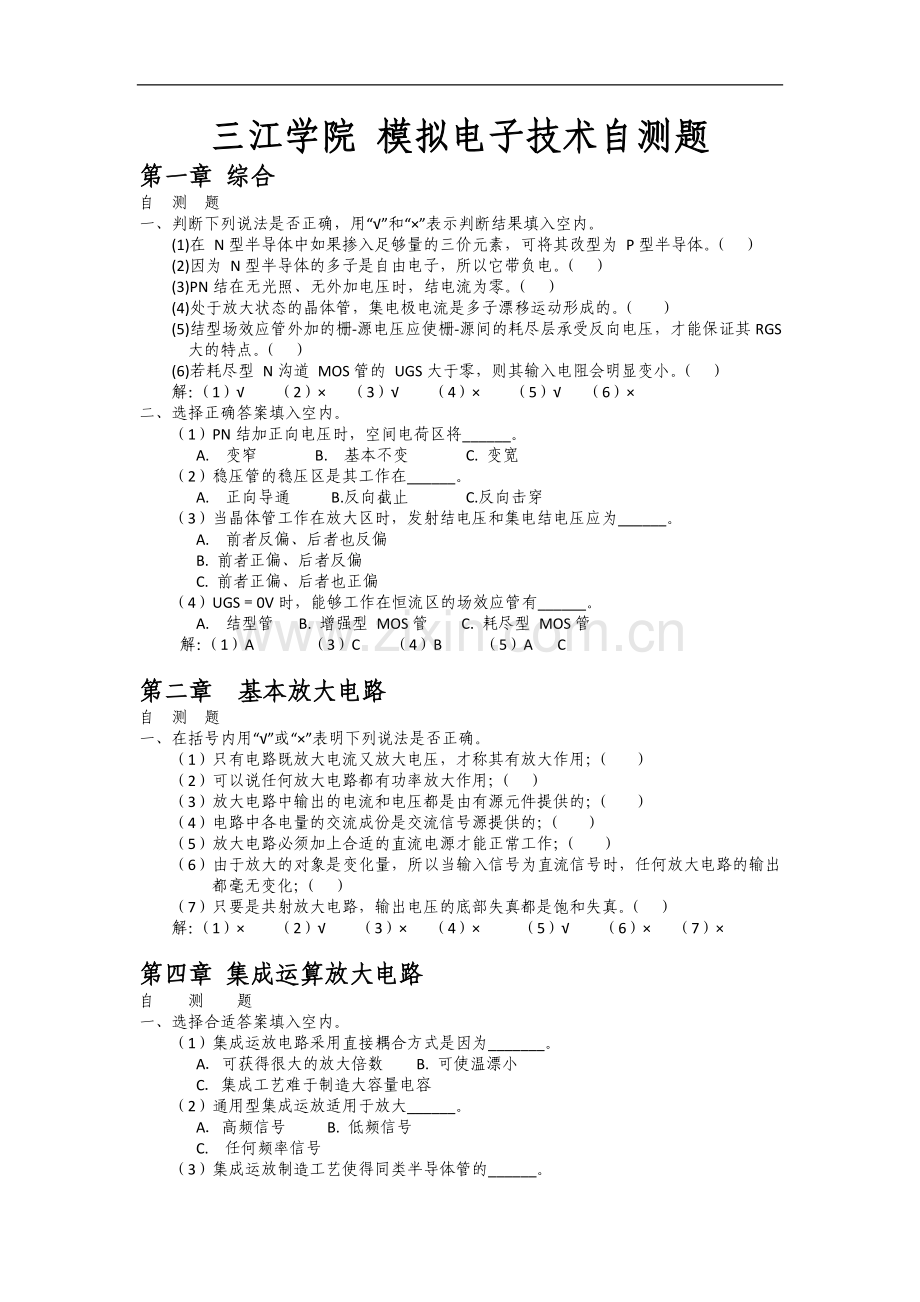

三江学院 模拟电子技术自测题
第一章 综合
自 测 题
一、判断下列说法是否正确，用“√”和“×”表示判断结果填入空内。
(1)在 N型半导体中如果掺入足够量的三价元素，可将其改型为 P型半导体。（ ）
(2)因为 N型半导体的多子是自由电子，所以它带负电。（ ）
(3)PN结在无光照、无外加电压时，结电流为零。（ ）
(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。（ ）
(5)结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压，才能保证其RGS大的特点。（ ）
(6)若耗尽型 N沟道 MOS管的 UGS大于零，则其输入电阻会明显变小。（ ）
解：（1）√ （2）× （3）√ （4）× （5）√ （6）×
二、选择正确答案填入空内。
（1）PN结加正向电压时，空间电荷区将______。
A. 变窄 B. 基本不变 C. 变宽
（2）稳压管的稳压区是其工作在______。
A. 正向导通 B.反向截止 C.反向击穿
（3）当晶体管工作在放大区时，发射结电压和集电结电压应为______。
A. 前者反偏、后者也反偏
B. 前者正偏、后者反偏
C. 前者正偏、后者也正偏
（4）UGS＝0V时，能够工作在恒流区的场效应管有______。
A. 结型管 B. 增强型 MOS管 C. 耗尽型 MOS管
解：（1）A （3）C （4）B （5）A C

第二章 基本放大电路
自 测 题
一、在括号内用“√”或“×”表明下列说法是否正确。
（1）只有电路既放大电流又放大电压，才称其有放大作用；（ ）
（2）可以说任何放大电路都有功率放大作用；（ ）
（3）放大电路中输出的电流和电压都是由有源元件提供的；（ ）
（4）电路中各电量的交流成份是交流信号源提供的；（ ）
（5）放大电路必须加上合适的直流电源才能正常工作；（ ）
（6）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（ ）
（7）只要是共射放大电路，输出电压的底部失真都是饱和失真。（ ）
解：（1）× （2）√ （3）× （4）× （5）√ （6）× （7）×

第四章 集成运算放大电路
自 测 题
一、选择合适答案填入空内。
（1）集成运放电路采用直接耦合方式是因为_______。
A．可获得很大的放大倍数 B. 可使温漂小
C．集成工艺难于制造大容量电容
（2）通用型集成运放适用于放大______。
A．高频信号 B. 低频信号
C. 任何频率信号
（3）集成运放制造工艺使得同类半导体管的______。
A. 指标参数准确 B. 参数不受温度影响
C．参数一致性好
（4）集成运放的输入级采用差分放大电路是因为可以______。
A．减小温漂 B. 增大放大倍数
C. 提高输入电阻
（5）为增大电压放大倍数，集成运放的中间级多采用______。
A．共射放大电路 B. 共集放大电路
C．共基放大电路
解：（1）C （2）B （3）C （4）A （5）A
二、判断下列说法是否正确，用“√”或“×”表示判断结果填入括号内。
（1）运放的输入失调电压UIO是两输入端电位之差。( )
（2）运放的输入失调电流IIO是两端电流之差。( )
（3）运放的共模抑制比KCMR = |AD/AC|( )
（4）有源负载可以增大放大电路的输出电流。( )
（5）在输入信号作用时，偏置电路改变了各放大管的动态电流。( )
解：（1）× （2）√ （3）√ （4）√ （5）×
五、根据下列要求，将应优先考虑使用的集成运放填入空内。已知现有集成运致的类型是：①通用型 ②高阻型 ③高速型 ④低功耗型 ⑤高压型⑥大功率型 ⑦高精度型
（1）作低频放大器，应选用______。
（2）作宽频带放大器，应选用______。
（3）作幅值为 1μV以下微弱信号的量测放大器，应选用______。
（4）作内阻为 100kΩ信号源的放大器，应选用______。
（5）负载需5A电流驱动的放大器，应选用______。
（6）要求输出电压幅值为±80的放大器，应选用______。
（7）宇航仪器中所用的放大器，应选用______。
解：（1）① （2）③ （3）⑦ （4）② （5）⑥
（6）⑤ （7）④

第五章 放大电路的频率响应
自 测 题
一、选择正确答案填入空内。
（1）测试放大电路输出电压幅值与相位的变化可以得到它的频率响应，条件是_______。
A.输入电压幅值不变，改变频率
B.输入电压频率不变，改变幅值
C.输入电压的幅值与频率同时变化
（2）放大电路在高频信号作用时放大倍数数值下降的原因是_____，而低频信号作用时放大倍数数值下降的原因是 。
A.耦合电容和旁路电容的存在
B.半导体管极间电容和分布电容的存在。
C.半导体管的非线性特性
D.放大电路的静态工作点不合适
（3）当信号频率等于放大电路的fL 或 fH时，放大倍数的值约下降到中频时的_____。
A.0.5倍 B.0.7倍 C.0.9倍
即增益下降______。
A.3dB B.4dB C.5dB

第六章 放大电路中的反馈
自测题
一、在括号内填入“√”或“×”，表明下列说法是否正确。
（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。（ ）
（2） 负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。（ ）
（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。（ ）
（4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。（ ）
解：（1）× （2）√ （3）× （4）√
二、已知交流负反馈有四种组态：
A．电压串联负反馈 B．电压并联负反馈
C．电流串联负反馈 D．电流并联负反馈
选择合适的答案填入下列空格内，只填入A、B、C或 D。
（1）欲得到电流－电压转换电路，应在放大电路中引入______；
（2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入______；
（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入_____；
（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入______。
解：（1）B （2）C （3）A （4）D
第六章题解－4 习 题
6.1 选择合适的答案填入空内。
（1）对于放大电路，所谓开环是指_____。
A．无信号源 B．无反馈通路
C．无电源 D．无负载
而所谓闭环是指______。
A．考虑信号源内阻 B．存在反馈通路
C．接入电源 D．接入负载
（2）在输入量不变的情况下，若引入反馈后______，则说明引入的反馈是负反馈。
A．输入电阻增大 B．输出量增大
C．净输入量增大 D．净输入量减小
（3）直流负反馈是指______。
A．直接耦合放大电路中所引入的负反馈
B．只有放大直流信号时才有的负反馈
C．在直流通路中的负反馈
（4）交流负反馈是指______。
A．阻容耦合放大电路中所引入的负反馈
B．只有放大交流信号时才有的负反馈
C．在交流通路中的负反馈
（5）为了实现下列目的，应引入
A．直流负反馈 B．交流负反馈
① 为了稳定静态工作点，应引入 ；
② 为了稳定放大倍数，应引入 ；
③ 为了改变输入电阻和输出电阻，应引入 ；
④ 为了抑制温漂，应引入 ；
⑤ 为了展宽频带，应引入 。
解：（1）B B （2）D （3）C （4）C
（5）A B B A B
第六章题解－5 6.2 选择合适答案填入空内。
A．电压 B．电流 C．串联 D．并联
（1）为了稳定放大电路的输出电压，应引入 负反馈；
（2）为了稳定放大电路的输出电流，应引入 负反馈；
（3）为了增大放大电路的输入电阻，应引入 负反馈；
（4）为了减小放大电路的输入电阻，应引入 负反馈；
（5）为了增大放大电路的输出电阻，应引入 负反馈；
（6）为了减小放大电路的输出电阻，应引入 负反馈。
解：（1）A （2）B （3）C （4）D （5）B （6）A
6.3 判断下列说法的正误，在括号内填入“√”或“×”来表明判断结果。
（1）只要在放大电路中引入反馈，就一定能使其性能得到改善。（ ）
（2）放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。（ ）
（3）反馈量仅仅决定于输出量。（ ）
（4）既然电流负反馈稳定输出电流，那么必然稳定输出电压。（ ）
解：（1）× （2）× （3）√ （4）×

第七章 信号的运算和处理
自 测 题
一、判断下列说法是否正确，用“√”或“×”表示判断结果。
（1）运算电路中一般均引入负反馈。（ ）
（2）在运算电路中，集成运放的反相输入端均为虚地。（ ）
（3）凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系。（ ）
（4）各种滤波电路的通带放大倍数的数值均大于1。（ ）
解：（1）√ （2）× （3）√ （4）×
